5.2　定义复杂类型

复杂类型专门为元素而准备——只有元素的类型才能是复杂类型。属性的类型只能是简单类型，而元素的类型则既可以是简单类型，也可以是复杂类型。复杂类型的元素有如下几种情况：

　元素内容是简单类型值，但元素包含属性——称为包含简单内容的复杂类型。

　包含子元素的元素，空元素或混合内容的元素，不管它们是否包含属性，都是复杂类型的——称为包含复杂内容的复杂类型。

简单类型的元素必须满足如下两点：

　元素内容是简单类型值。

　元素不能包含属性。

定义复杂类型使用<complexType…/>元素，与<simpleType…/>元素类似，定义<complexType…/>元素有两种方式：

　定义全局命名复杂类型：将<complexType…/>元素作为<schema…/>、<redefine…/>元素的子元素使用，需要指定name属性，其值就是该复杂类型的类型名。

　定义局部匿名复杂类型：将<complexType…/>元素作为<element…/>元素的子元素使用，无须指定name属性，仅用于指定其父元素<element…/>所定义的元素的类型。

复杂类型使用<complexType…/>元素定义，为了具体地定义复杂类型所包含的内容，<complexType…/>元素可以接受如下两个子元素：

　<simpleContent…/>：如果元素内容是简单类型的值，但元素包含属性，则使用该元素定义复杂类型。该元素用于定义包含简单内容的复杂类型。

　<complexContent…/>：对于包含子元素的元素，空元素或混合内容的元素，不管它们是否包含属性，其类型都必须使用该元素定义。该元素用于定义包含复杂内容的复杂类型。

图5.1显示了所有元素类型的整体分类，并详细指出了各类型应该使用怎样的元素来定义。

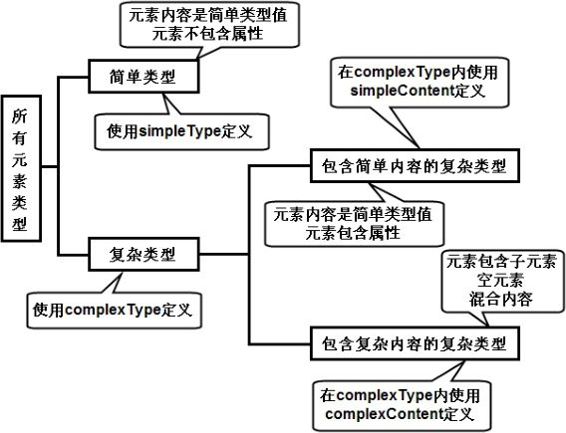

图5.1　元素类型分类概要

5.2.1　定义复杂类型的方式

如果元素的内容是简单数据类型（包括内置类型和用户派生类型），但元素包含属性，则用<simpleContent…/>元素为该元素定义类型。也就是说，<simpleContent…/>元素用来定义包含简单内容的复杂类型。

提示

如果元素的内容是简单数据类型（包括内置类型和用户派生类型），且元素不包含属性，则根本没有必要使用复杂类型，直接使用简单类型定义该元素类型即可。

<simpleContent…/>元素有且只能有一个如下的子元素：

　<restriction…/>：对已有类型进行限制从而派生新的复杂类型。

　<extension…/>：对已有类型进行扩展从而派生新的复杂类型。

在使用<simpleContent…/>元素定义元素类型时，不管是使用<restriction…/>还是<extension…/>子元素来派生新类型，都必须指定一个基类型，这个基类型既不能是包含子元素的类型，也不能是混合内容类型，也不能是空元素类型。换句话说，这个基类型要么是简单类型，要么是使用<simpleContent…/>元素定义的复杂类型。

提示

复杂类型与简单类型不同，系统中没有内置的复杂类型，所有的复杂类型都必须由用户派生出来。派生复杂类型有两种方式：通过限制（restriction）派生或通过扩展（extension）派生。不管是<simpleContent…/>元素，还是<complexContent…/>元素，都可使用这两种方式来派生新的复杂类型。

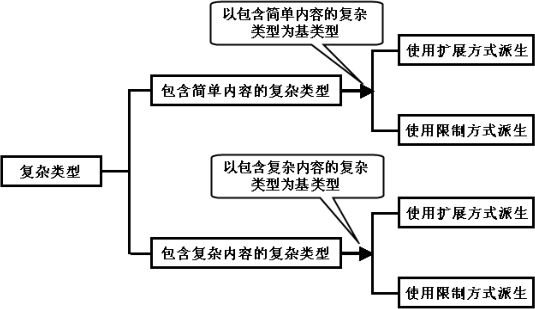

图5.2显示了各种复杂类型的派生方式：

图5.2　复杂类型派生方式概要

5.2.2　扩展简单类型

使用<extension…/>元素能以扩展简单类型的方式来派生复杂类型，这种扩展包括添加属性或属性组等方式。

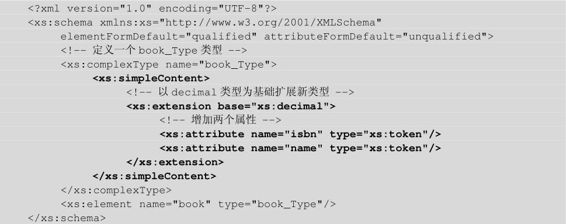

如下所示定义了一份Schema，其中定义了一个<book…/>元素，该<book…/>元素的内容是decimal类型的值，该元素具有两个属性：

程序清单：codes\05\5.2\extendSimpleType.xsd

对于上面的Schema，如下XML文档是有效的：

程序清单：codes\05\5.2\extendSimpleType.xml

学生提问：既然派生复杂类型的方式有两种，那接下来是不是应该介绍“限制简单类型来派生复杂类型”了？

答：没错！派生复杂类型的方式有两种：通过扩展派生和通过限制派生。前面刚刚介绍了通过扩展简单类型来派生复杂类型，但通过限制简单类型无法派生复杂类型。前面已经介绍过，为简单类型增加限制后派生的新类型依然是简单类型，而不是复杂类型。对于简单类型而言，只能通过扩展来派生复杂类型。

5.2.3　包含属性的两种方式

前面已经指出：Schema中定义元素和定义属性是完全统一的，只是定义属性使用<attribute…/>元素，关键是如何建立元素和属性的关联，也就是如何指定一个属性属于哪个元素。

Schema支持如下两种语法来指定属性属于某个元素：

　局部属性：直接把属性放在<complexType…/>内定义，该局部属性只能属于当前复杂类型。

　全局属性：把属性作为<schema…/>的子元素定义，该全局属性可属于多个复杂类型。通过为<attribute…/>元素指定ref属性建立全局属性和复杂类型之间的关联。

使用<attribute…/>元素定义属性时可以指定如下两个常用属性：

　fixed：为该属性指定一个固定值。

　default：为该属性指定一个默认值。

注意

因为fixed是指定固定值，而default是指定默认值，因此不能在同一个<attribute…/>元素中同时使用这两个属性。

下面先看局部属性的例子：

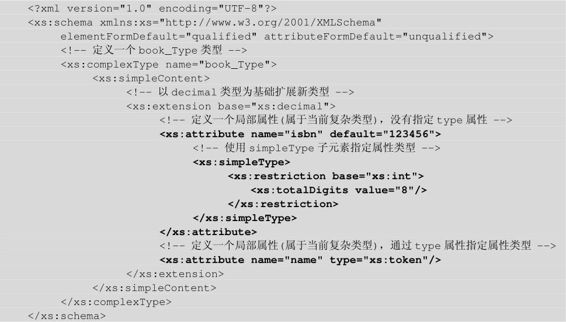

程序清单：codes\05\5.2\localAttribute.xsd

上面的Schema中定义了2个局部属性，这两个局部属性都是在book_Type类型内定义的，因此都属于该类型。

除此之外，Schema也允许为<attribute…/>元素添加ref属性，该属性值引用一个已有的全局属性，这样就可以建立元素和全局属性之间的关联，上面的Schema可改为如下形式：

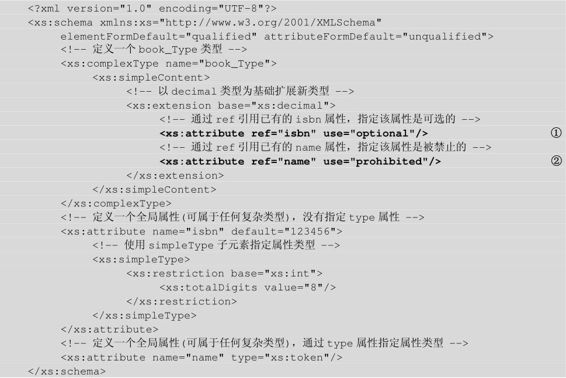

程序清单：codes\05\5.2\globalAttribute.xsd

上面的Schema中定义了两个全局属性：isbn和name，然后在①、②两行代码处分别通过ref引用这两个全局属性，建立了全局属性和元素之间的关联关系。

值得指出的是，在为<attribute…/>元素增加ref属性时，该属性总是引自一个已有的全局属性定义，因此该<attribute…/>元素的ref属性不能和name、type两个属性（它们用于定义属性）同时出现。

从上面的Schema代码中可以看到，我们还在<attribute…/>元素中使用了use属性。只有在如下两种情况下才能为<attribute…/>元素指定use属性：

　<attribute…/>元素里指定了ref属性。

　采用<attribute…/>元素定义局部属性时。

use属性用于指定该复杂类型对该属性的要求，支持如下几个属性值：

　optional：指定该属性是可选的，即它是一个可有可无的属性。这是该属性的默认值。

　prohibited：指定该属性是被禁止的，表明该属性不能出现。

　required：指定该属性是必需的。

注意

可能有读者对prohibited感到奇怪，既然我们声明了引用该属性，为何又要指定禁止使用该属性呢？其实这个属性值主要在由已有复杂类型派生新的复杂类型时使用，用于删除原复杂类型中的某个属性。还有一点，若定义某个属性时通过default指定了默认的属性值，则引用该属性时的use属性只能是optional。

5.2.4　扩展包含简单内容的复杂类型

图5.2已经指出，扩展包含简单内容的复杂类型依然需要使用<simpleContent…/>元素，因此扩展后的类型依然只能是包含简单内容的复杂类型。简单地说，这种扩展方式只能是添加属性。

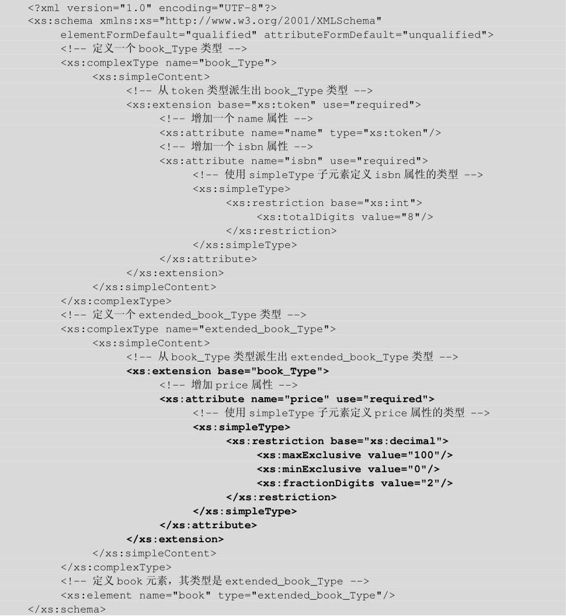

如下Schema中采用这种方式派生了一个新的复杂类型：

程序清单：codes\05\5.2\extendSimpleContent.xsd

上面的Schema中先定义了一个book_Type类型，这是一个包含简单内容的复杂类型。接下来以book_Type类型为基础派生出了extended_book_Type类型——是以扩展的方式派生的，因此只是增加了一个price属性。上面的Schema中指定了<book…/>元素的类型是extended_book_Type。对于上面的Schema文档，如下XML文档是有效的：

程序清单：codes\05\5.2\extendSimpleContent.xml

由上面的代码可看到：<book…/>元素里同时指定了isbn、name和price 3个属性，这表明扩展出来的extended_book_Type类型确实包含这3个属性。

5.2.5　使用派生类型的另一种方式

学生提问：在上面的Schema中先定义了一个book_Type类型，然后扩展该类型增加了一个price属性，为何不在定义book_Type类型时一次性添加isbn、name和price 3个属性，而非要一次一次地添加呢？这样做有实际意义吗？

答：这样做是有实际意义的。实际开发中可能无法一次确定某个元素需要哪些属性，因此可能第一次定义<book…/>元素时指定它的类型为book_Type。随着项目的开展，可能出现一些新的<book…/>元素，这些<book…/>元素的类型有了改变，此时就可以通过原有的book_Type类型派生新类型，这样就可以复用原有的book_Type类型。

当原有的book_Type类型不足以满足实际需要时，Schema允许通过原有的book_Type类型派生新的类型，此处的Schema中就出现了2个类型（book_Type和extended_book_Type），如果我们只是使用extended_book_Type来定义元素，那这种派生就没有必要，还不如直接修改原有的book_Type好了。

实际上派生类型有一种额外的功能：在开始定义<book…/>元素时指定它的类型是book_Type，后面在为book_Type派生了新类型之后，无须改变<book…/>元素的类型，但<book…/>元素将变成2个“虚拟”的元素：一个<book…/>元素的类型是book_Type，另一个<book…/>元素的类型则是book_Type的派生类型。

下面将extendSimpleContent.xsd中的<book…/>元素的类型改为book_Type，也就是使用如下代码来定义<book…/>元素（Schema其他部分不变）：

引入该Schema的XML文档中将拥有两个版本的<book…/>元素，一个<book…/>元素的类型是book_Type，另一个<book…/>元素的类型是book_Type的派生类型，可在<book…/>元素中增加xsi:type属性来指定该元素实际的类型。

如下XML文档是有效的：

程序清单：codes\05\5.2\useDerived1.xml

由上面的代码可以看出，如果使用<book…/>元素时没有指定xsi:type属性，则该元素将采用它的默认类型。

提示

xsi:type中的xsi是http://www.w3.org/2001/XMLSchema-instance命名空间对应的前缀，

因此使用该属性时需要增加xsi前缀。该命名空间里定义的type属性可应用于任何元素。

如下XML文档也是有效的：

程序清单：codes\05\5.2\useDerived2.xml

5.2.6　限制包含简单内容的复杂类型

限制包含简单内容的复杂类型主要可从3个方面入手：

　为元素内容增加进一步的约束。

　为元素的属性类型增加进一步的约束。

　删除某些属性。

注意

前面已经指出，不要试图限制简单类型来派生复杂类型，为简单类型增加限制只能派生出新的简单类型。

如下Schema中示范了从3个方面来限制包含简单内容的复杂类型：

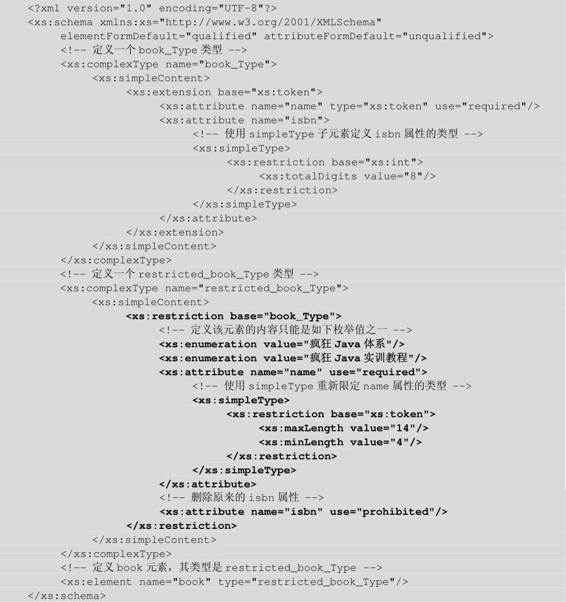

程序清单：codes\05\5.2\restrictSimpleContent.xsd

上面的Schema中先定义了一个book_Type类型，然后以该类型派生了一个restricted_book_Type类型，派生的restricted_book_Type类型删除了isbn属性，对元素内容和name属性都增加了进一步的约束。对于上面的Schema，如下XML文档是有效的：

程序清单：codes\05\5.2\restrictSimpleContent.xml

5.2.7　限制anyType派生新类型

前面介绍过，anyType是所有类型的基类型，因此通过限制anyType来派生新的类型应使用<complexContent…/>子元素。也就是说，它派生出来的是包含复杂内容的复杂类型，这就可定义包含子元素的元素类型了。

前面介绍DTD时已经知道：子元素之间是有先后顺序的，而且子元素之间还可存在互斥关系。类似地，Schema也提供了这种支持。Schema为定义子元素提供了如下3个元素：

　<sequence…/>元素：该元素包含的所有子元素必须按定义的顺序出现。

　<choice…/> 元素：该元素包含的所有子元素只能出现其中之一。

　<all…/> 元素：该元素包含的子元素能以任意顺序出现。

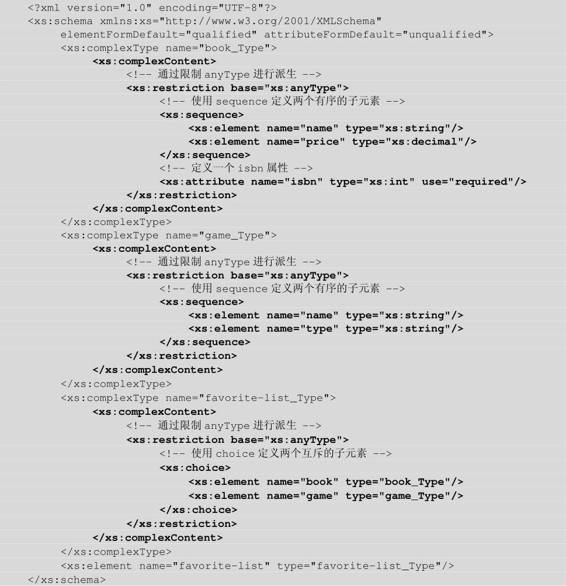

如下Schema中通过限制anyType类型派生了几个复杂类型：

程序清单：codes\05\5.2\restrictAnyType.xsd

上面的Schema中定义的<favorite-list…/>元素是favorite-list_Type类型，即该元素里可以出现<book…/>或<game…/>元素中的任意一个。

<book…/>元素是book_Type类型，该元素里可依次出现<name…/>和<price…/>两个子元素。

<game…/>元素是game_Type类型，该元素里可依次出现<name…/>和<type…/>两个子元素。

对于上面的Schema，如下XML文档是有效的：

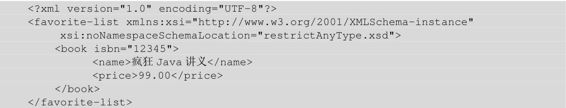

程序清单：codes\05\5.2\restrictAnyType1.xml

如下XML文档也是有效的：

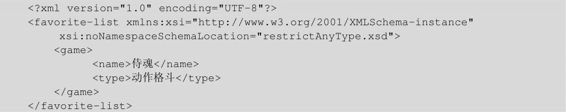

程序清单：codes\05\5.2\restrictAnyType2.xml

学生提问：为什么没有通过扩展anyType来派生新类型呢？

答：想想anyType这个类型吧，它是一个没有任何限制的类型，既然如此，还能怎么扩展呢？所以不要考虑扩展anyType类型。

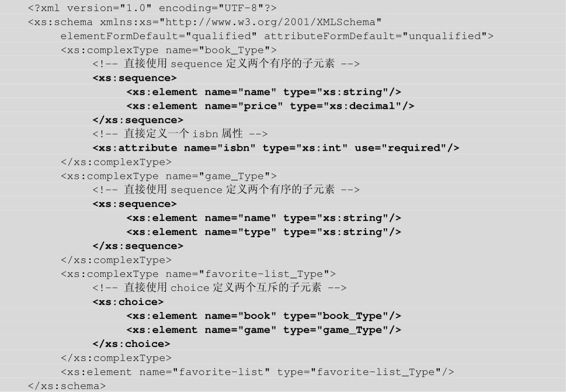

Schema约定：如果某个复杂类型是由限制anyType派生出来的，那么在定义该复杂类型时可以省略<complexContent…/>和<restriction…/>元素，而直接在<complexType…/>元素内使用<sequence…/>、<choice…/>、<all…/>和<attribute…/>来定义元素和属性。因此restrictAnyType.xsd和如下Schema的效果完全一样（省略了<complexContent…/>和<restriction…/>元素）：

程序清单：codes\05\5.2\restrictAnyType2.xsd

从表面上看，<all…/>元素内包含的子元素能以任意顺序出现，似乎可用于定义多个无序子元素，但使用<all…/>元素包含子元素有如下几个限制（使用<sequence…/>和<choice…/>元素则不存在这样的限制）：

　<all…/>元素内包含的子元素不能重复出现，最多只能出现一次。

　<all…/>元素不能与<sequence…/>和<choice…/>元素同时出现，而且不能放在<sequence…/>和<choice…/>元素内部使用，通常只能作为<complexContent…/>或< complexType…/>元素的顶级子元素使用。

下面先看如下Schema定义：

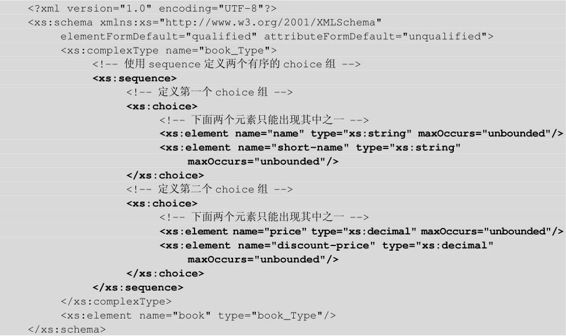

程序清单：codes\05\5.2\choice_in_sequence.xsd

上面的Schema在<sequence…/>元素里放置了两个<choice…/>子元素，表明这两个<choice…/>组必须按顺序出现，第1组可以是<name…/>或<short-name…/>元素中的任意一个，第2组则可以是<price…/>或<discount-price…/>元素中的任意一个。如下XML文档是有效的：

程序清单：codes\05\5.2\choice_in_sequence1.xml

如下XML文档也是有效的：

程序清单：codes\05\5.2\choice_in_sequence2.xml

从上面的Schema可以看出：<choice…/>和<sequence…/>两个元素可以相互嵌套使用，但<all…/>元素就不能这样使用。而且<choice…/>和<sequence…/>元素包含的<element…/>元素可指定maxOccurs属性，用于指定该元素允许出现的次数，<all…/>元素也可指定maxOccurs属性，但其属性值只能是0或1。下面是使用<all…/>元素的示例：

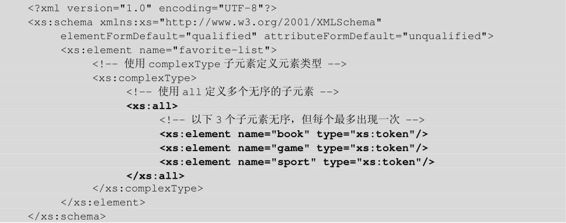

程序清单：codes\05\5.2\all.xsd

对于上面的Schema，如下XML文档是有效的：

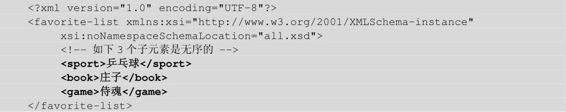

程序清单：codes\05\5.2\all.xml

5.2.8　包含子元素的两种方式

正如在前面的示例中所看到的那样，在Schema中定义元素有两种方式：

　全局元素：将<element…/>元素放在<schema…/>元素的根元素下定义。

　局部元素：将<element…/>元素放在<sequence…/>、<choice…/>或<all…/>等3个元素里定义。

使用<element…/>定义元素时可以指定如下3个常用属性：

　fixed：为该元素指定一个固定值。

　default：为该元素指定一个默认值。

　nillable：该属性值只能是true或false。用于指定是否可以将显式的零值分配给该元素，该属性只对元素内容有效，而对元素属性无效。默认值为false。

如果定义元素类型时指定了nillable属性为true，则在XML文档中使用该元素时允许将nil属性设置为true，用于将显式的零值分配给该元素。

如下Schema中定义了一个nillable属性为true的元素：

程序清单：codes\05\5.2\nillable.xsd

接下来在XML文档中就可以将显式的零值赋给该元素了，如以下XML文档所示：

程序清单：codes\05\5.2\nillable.xml

注意

因为fixed是指定固定值，而default是指定默认值，因此不能在同一个<element…/>元素中同时使用这两个属性。

对于局部元素而言，它本身就是放在<sequence…/>、<choice…/>或<all…/>元素里定义的，因此自然也属于当前类型。前面all.xsd中定义<book…/>、<game…/>和<sport…/>元素时使用的都是局部元素的语法。

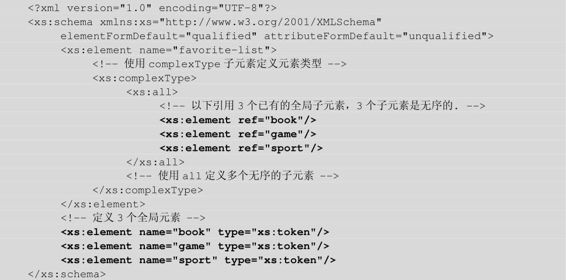

除此之外，Schema还允许为<element…/>元素添加ref属性，以引用一个已有的全局元素，即可将被引用的全局元素变成当前元素的子元素，因此将前面的all.xsd改为如下形式效果不变：

程序清单：codes\05\5.2\all2.xsd

很明显，使用局部元素的形式定义子元素具有更好的内聚性，因为局部子元素只在当前类型内有效；而使用全局元素的形式定义子元素具有更好的可复用性，因为可以在多个类型定义里通过ref重复引用同一个子元素。

与<attribute…/>元素类似的是，在为<element…/>元素增加ref属性时，该属性总是引自一个已有的全局元素定义，因此该<element…/>元素的ref属性不能和name、type两个属性（它们用于定义元素）同时出现。

就笔者的使用经验来看，如果子元素定义比较简单，而且该子元素确实只需要在指定类型内有效，则可以使用局部元素的语法来定义子元素；反之应该考虑使用全局元素语法。

使用<element…/>元素时还可使用minOccurs和maxOccurs两个属性，但只有在如下两种情况下才能为<element…/>元素指定minOccurs和maxOccurs属性：

　<element…/>元素里指定了ref属性。

　采用<element…/>元素定义局部元素时。

minOccurs和maxOccurs属性值分别用于指定该元素允许出现的最小次数和最大次数，它们可以是任何非零整数或者unbounded（不限制最大次数），但minOccurs属性值不能大于maxOccurs属性值。如果没有指定这两个属性，则其默认值都是1，表明该元素必须出现，而且至少出现1次。

如下Schema中使用minOccurs和maxOccurs两个属性增加了对元素出现次数的控制：

程序清单：codes\05\5.2\frequency.xsd

对于上面的Schema文档，如下XML文档是有效的：

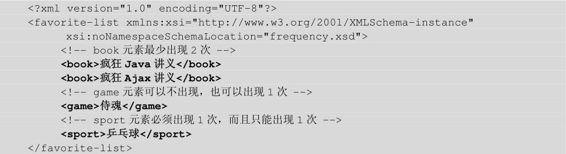

程序清单：codes\05\5.2\frequency.xml

除此之外，还可以为<sequence…/>、<choice…/>或<all…/>等元素指定这两个属性，用以表示整个元素组允许出现的次数。特别是当需要指定无序子元素时（<all…/>元素的功能太有限，它所包含的每个无序子元素最多只能出现一次），此时可以通过为<choice…/>元素增加maxOccurs属性来实现。例如希望在<favorite-list…/>元素下包含3个无序子元素，而且3个无序子元素都可出现多次，则可定义如下Schema：

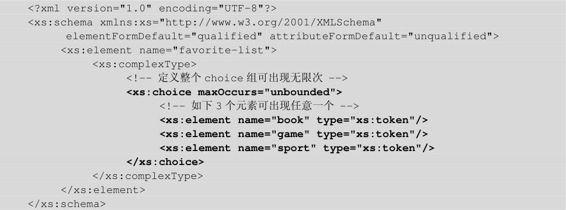

程序清单：codes\05\5.2\noSequence.xsd

对于上面的Schema，如下XML文档是有效的：

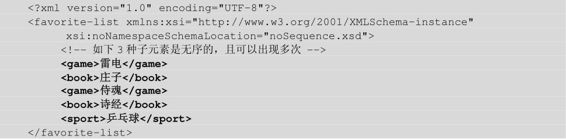

程序清单：codes\05\5.2\noSequence.xml

5.2.9　空元素类型

空元素类型用于定义元素内容为空或空字符串的元素，但该元素可以接受属性。

定义空元素类型有两种方式：

　扩展长度为0的字符串：如果该元素不需要包含属性，那么直接使用长度为0的字符串类型定义该元素即可。

　限制anyType：限制anyType时不定义任何子元素，只定义所需属性即可。

如下Schema采用第1种方式定义了一个空元素类型：

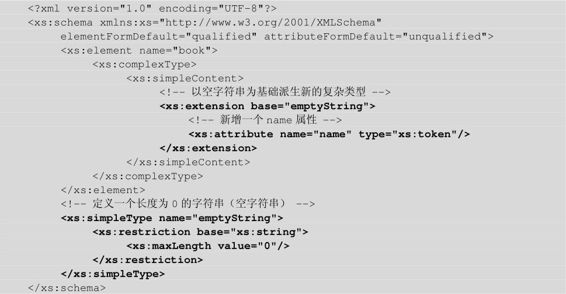

程序清单：codes\05\5.2\empty1.xsd

对于上面的Schema，如下XML文档是有效的：

程序清单：codes\05\5.2\empty1.xml

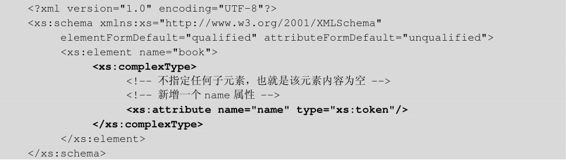

大部分情况下，Schema更推荐采用第2种方式来定义空元素类型，如下Schema采用第2种方式定义了一个空元素类型：

程序清单：codes\05\5.2\empty2.xsd

很明显，这种方式定义的空元素类型要简单得多，因此实际应用中大多采用这种方式来定义空元素类型（如果该空元素类型不包含属性，则<complexType…/>元素内连<attribute…/>子元素都不需要）。

5.2.10　混合内容类型

Schema中定义混合内容类型非常简单，只需为<complexType…/>元素增加mixed="true"即可。当然，该元素包含的子元素还需要使用嵌套定义。下面的Schema中定义了一个混合内容的元素：

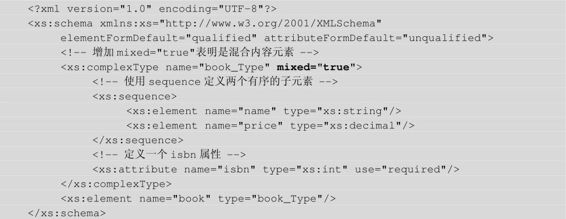

程序清单：codes\05\5.2\mixed.xsd

对于上面的Schema，如下XML文档是有效的：

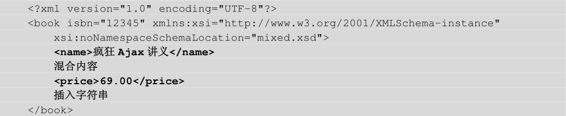

程序清单：codes\05\5.2\mixed.xml

与DTD中的混合内容类型不同的是：Schema中的混合内容类型约束更严谨。由于在<complexType…/>元素内使用了<sequence…/>子元素来规定各子元素必须按指定顺序出现，因此<book…/>元素内允许出现字符串内容，而且字符串可以出现在任意位置，但<name…/>元素必须出现在<price…/>元素之前。

注意

DTD中的混合内容类型里各子元素之间总是无序的，DTD无法为子元素关系提供更细致的约束。但Schema中的混合内容类型里各元素间依然可以提供有序、互斥和无序等进一步的语义约束。
