15.1　系统设计

本章所介绍的系统是一个基于XML的电子公告系统，该系统允许用户发布电子公告，以及对指定电子公告发表评论。

本系统是一个“非传统”的Java EE应用，因为它没有使用传统的数据库来保存信息，而是直接将电子公告数据和用户评论数据都保存在XML文档中。系统采用这样的设计将更加轻便，无须任何数据库支持，可以在任何的Java EE环境下运行，可移植性相当好。

当然，这种把信息保存到XML文档而不是数据库里的做法也有坏处，因为添加电子公告和评论时都将需要将信息保存到XML文档中。因此，当有多个用户同时添加电子公告时，必然会引起并发修改的问题。很显然，XML文档的并发控制能力远不如关系数据库，因此，这种设计主要适用于一些并发要求不高的场景，比如单用户Blog系统等。

该系统一样遵守典型的MVC架构，系统组件可分为视图、控制器和模型3类：

　视图组件：直接由XML+XSLT样式单充当。本系统的XSLT转换采用的是客户端转换，即由浏览器进行实时转换。

　控制器组件：由Servlet充当。

　模型组件：由自定义的XML解析器充当。这个解析器负责将电子公告信息和用户评论信息等保存到XML文档中。

提示

从理论上讲，XML文档也应该属于模型一类，因为它保存了整个应用的状态数据。但在加上XSLT样式单文档之后，XML文档就变成了可显示的视图。

15.1.1　系统组件的交互关系

下面以用户添加新公告为例介绍系统各组件之间的交互关系。在用户发出添加新公告的请求之后，该请求将由系统的控制器拦截，该控制器由AddNewsServlet充当，该Servlet负责获取请求参数，然后调用系统的模型组件来操作XML文档，也就是将需要添加的公告信息写入指定XML文档里。

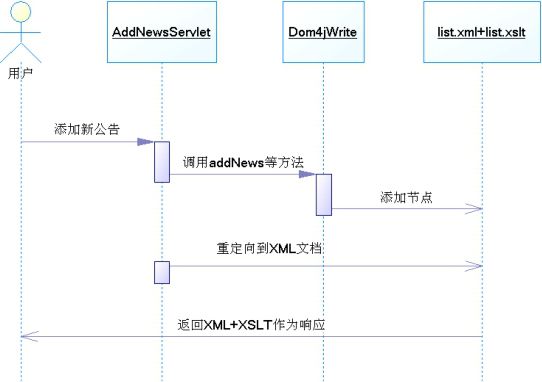

图15.1为本系统中添加新公告的顺序图。

图15.1　添加新公告的顺序图

从图15.1可以看出，本系统中XML文档的作用有两个：一方面它代替了传统关系数据库，用于保存系统状态信息；另一方面，它又直接作为视图响应被送回浏览器。
