3.1.4　映像的格式

不知读者留意到没有，无论是setup.bin、vmlinux.bin，还是vmlinux.bin.gz，命名中都包含"bin"的字样，这是开发者有意为之，还是机缘巧合？显然，这个bin不是开发人员随意杜撰的，而是binary的缩写，表示文件格式是裸二进制（raw binary）的。

读者可能有个困惑，在Linux操作系统中二进制文件的格式不是使用ABI（Application Binary Interface）规定的ELF吗？

没错，在Linux作为操作系统的hosted environment环境下，二进制文件使用ELF格式，操作系统也提供ELF文件的加载器。但是，操作系统本身确是工作在freestanding environment环境下。操作系统显然不能强制要求Bootloader也提供ELF加载器。而且，操作系统映像也没有必要使用ELF格式来组织，将代码和数据顺次存放即可，即所谓的裸二进制格式。所以，内核映像都采用裸二进制格式进行组织。

但是，从Linux 2.6.26版本开始，内核的压缩部分，即有效载荷部分，采用了ELF格式。至于为什么采用ELF格式，Patch的提交者给出了原因：

我们知道，在解压内核映像后，将会跳转到解压映像的开头执行。但是，ELF文件的开头并不是代码段的开始，而是ELF文件头，也就是说，并不是CPU可执行的机器指令。显然，当内核映像不是裸二进制格式时，我们需要有一个ELF加载器来将ELF格式的内核映像转化为裸二进制格式。那么谁来充当这个ELF加载器呢？

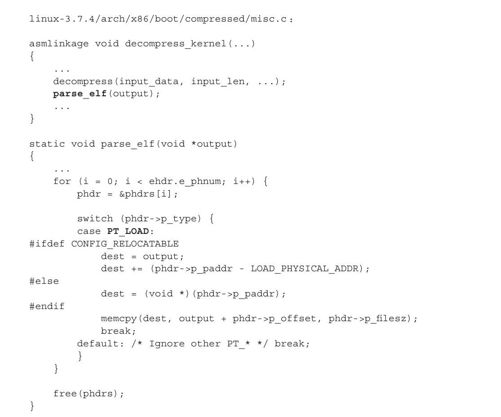

正所谓“螳螂捕蝉，黄雀在后”。内核的非压缩部分调用函数decompress解压内核后，紧接着就调用了函数parse_elf来处理ELF格式的内核映像，代码如下：

在ELF文件中，存放代码和数据的段的类型是PT_LOAD，因此，仅处理这个类型的段即可。在函数parse_elf中，对于类型是PT_LOAD的段，其按照Program Header Table中的信息，将它们移动到链接时指定的物理地址处，即p_paddr。当然，如果内核是可重定位的，还要考虑内核实际加载地址与编译时指定的加载地址的差值。

事实上，如果Bootloader不是所谓的"the Xen domain builder"，我们完全没有必要保留内核的压缩部分为ELF格式，并略去启动时进行的"parse_elf"。具体方法如下：

（1）将压缩部分链接为裸二进制格式

将传递给命令objcopy的参数追加"-O binary"，如下面使用黑体标识的部分：

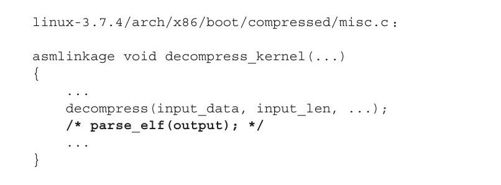

（2）注释掉parse_elf

既然内核压缩部分已经是裸二进制格式的了，解压后自然不再需要调用函数parse_elf了。
