3.2　内核映像的构建过程

3.2.1　kbuild简介

虽然内核有自己的构建系统kbuild，但是kbuild并不是什么新的东西。我们可以把kbuild看作利用GNU Make组织的一套复杂的构建系统，虽然kbuild也在Make基础上作了适当的扩展，但是因为内核的复杂性，所以kbuild要比一般项目的Makefile的组织要复杂得多。虽然kbuild很复杂，但也是有章可循的，下面两点是理解kbuild的关键。

1.Makefile的包含

Makefile的包含是很多复杂的项目中常用的方法之一。通常的做法是将共同使用的变量或规则定义在一个文件中，在需要使用的Makefile中使用关键字"include"来包含这个文件。kbuild中多处使用了包含的方式，其中关键的两处我们需要特别指出。

（1）顶层Makefile包含平台相关的Makefile

为了Linux能够方便地支持多平台，kbuild必须方便添加对新平台的支持，同时上层的Makefile不需要做大的改动，甚至不需要改动。所以，kbuild将与平台无关的变量、规则等放到了顶层的Makefile中，平台相关的部分定义在各个平台的“顶层”Makefile中。所谓各个平台的“顶层”Makefile，即arch/$(SRCARCH)目录下的Makefile。在顶层的Makefile中包含平台的“顶层”Makefile，脚本如下所示：

其中变量SRCARCH的值就是平台相关部分所在的目录，对于IA32架构，SRCARCH的值为x86。顶层Makefile包含了平台的“顶层”Makefile后，才组成了真正的Makefile。这也是为什么我们在顶层目录执行"make bzImage"这样的命令时，可以编译内核映像，却在顶层目录下的Makefile中找不到目标bzImage的原因，因为其在平台的“顶层”Makefile中。

（2）Makefile.build包含各个子目录下的Makefile

为了方便Linux开发者能够编写Makefile，kbuild考虑得不可谓不周到，在牺牲自己的同时（kbuild的实现非常烦琐），确实让Linux的开发者们享受了便捷。比如，kbuild将所有与编译过程相关的公共的规则和变量都提取到scripts目录下的Makefile.build中，而具体的子目录下的Makefile文件则可以写得非常简单和直接。

kbuild定义了若干变量，如obj-y、obj-m等，用于记录参与编译过程的文件。这些变量就像钩子或者回调函数，各个子目录Makefile只需为其赋值，设置参与编译的文件即可，其他事情都由Makefile.build处理。甚至最简单的Makefile可以简单到只有一行语句：

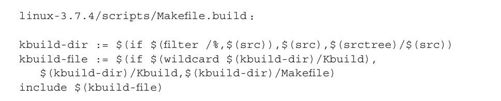

在编译时，Makefile.build会指导make将要编译的子目录下的Makefile文件包含到Makefile.include中动态地组成完整的Makefile文件，脚本如下：

理论上，要包含Makefile文件，一条include命令就够了，为什么这里实现得如此复杂？

一是因为src的值是相对于顶层目录的，所以在顶层目录执行make没有任何问题。但是如果make不是在顶层目录执行的，那么就需要使用绝对路径来定位编译的子目录了。这就是为什么既然有了src，还要定义变量kbuild-dir。src是kbuild中定义的一个变量，始终指向需要构建的目录，kbuild-dir则是加上了绝对路径的src。make使用内嵌函数filter来判断编译所在的目录的路径是否是以绝对路径表示，即以“/”开头，如果不是，则冠以$(srctree)。srctree记录内核顶层目录的绝对路径。以笔者的环境为例，srctree的值是/vita/build/linux-3.7.4。在一般情况下，构建都发生在顶层目录下，在子目录下构建是为内核开发人员提供的特性。

二是因为子目录下的"Makefile"文件毕竟不是一个真正意义上的Makefile，所以kbuild的设计者的初衷是希望使用Kbuild这个名字。所以，我们看到，在确定kbuild-file时，使用make的内嵌函数wildcard首先尝试匹配子目录下是否存在Kbuild这个文件。如果有则优先使用Kbuild，否则使用Makefile。但是事实上，在内核目录的绝大部分子目录下，人们还是更习惯使用Makefile这个名字。

2.使用指定Makefile的方式进行递归

通常，很多使用make进行构建的项目，当存在多级目录时，使用递归方式构建，例如：

也就是说，在子目录下构建时，首先要切换当前工作目录到子目录，然后再启动一个make进程解释执行当前目录下的Makefile。在编译一些规模稍大一点的软件时，我们经常看到make不断通过cd命令切换目录，原因就在于此。

但是，kbuid并没有采用切换目录的方式。在kbuild中，make的当前工作目录永远是顶层目录，当编译子目录时，kbuild通过命令行选项-f将子目录的Makefile传递给make，从而达到编译子目录的目的。kbuild使用的典型方式如下：

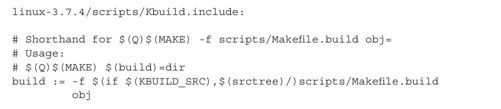

其中MAKE是make的内部变量，读者把它理解为make即可。变量build在Makefile.build中定义：

只有当在子目录进行make时，变量KBUILD_SRC才会被设置为子目录，否则，在顶层目录进行make时，该变量值为空，所以make的内嵌函数if的返回值为else部分。但是因为if函数的else部分为空，所以该函数返回值为空。正如注释中所说，变量build相当于下面这段脚本的简写：

我们进一步把上面的make命令展开：

也就说，通过命令行参数-f，指定Makefile为scripts目录下的Makefile.build。而当make解释执行Makefile.build时，再将子目录中的Makefile包含到Makefile.include中来，动态地组成子目录的真正的Makefile。

既然通过指定Makefile的方式编译多级目录，而make又始终工作在顶层目录下，那么必然要在顶层工作目录中跟踪编译所在的子目录。为此，kbuild定义了两个变量：src和obj。其中，src始终指向需要构建的目录；obj指向构建的目标存放的目录。并约定，在引用源码树中业已存在的对象时使用变量src，引用编译时动态生成的对象使用变量obj。kbuild在脚本中小心地维护着这两个变量的值。实际上，因为构建的目标存放的目录与源文件经常在同一个目录下，所以大部分情况下这两个变量均指向同一个目录。

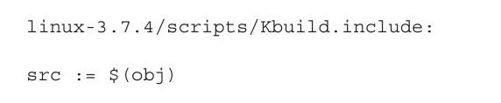

理解了kbuild中这两个变量的意义后，读者一定看明白了上述make命令中参数"obj=＜subdir＞"的意义，就是设置变量obj的值，记录编译所在的子目录。而在Makefile.build的一开头，变量src的值也被设置为$(obj)。

下面，我们就结合构建IA32架构下的内核映像bzImage，探讨内核映像的具体构建过程。
