5.1.4　加载内核和initramfs

normal模块读取并解析GRUB配置文件grub.cfg，然后根据grub.cfg中的具体命令，加载相应的模块。命令和模块的关系记录在文件command.lst中，通常GRUB将该文件被安装在/boot/grub/i386-pc目录下，normal模块加载时将加载这个文件。command.lst包括两列，第一列是命令，第二列是该命令所在的模块：

以下面的GRUB配置文件中的片段为例：

当normal模块遇到命令如"linux"、"initrd"时，将到文件command.lst中查找这些命令所在的模块。根据command.lst可知，命令"linux"、"initrd"都在模块linux中，因此，normal模块将加载linux模块。然后，调用linux模块中的命令"linux"、"initrd"，完成Linux内核以及initramfs的加载。本节中，我们通过分析这两个命令对应的回调函数，来探讨Linux内核和initramfs的加载。

1.引导协议

Bootloader负责加载内核，显然Bootloader和内核之间需要分享一些数据。典型的比如Bootloader需要知道内核的保护模式部分希望加载到什么位置？内核是不是可重定位内核？从内核的角度，则需要清楚Bootloader将initramfs加载到了内存的什么位置、initramfs的尺寸是多少等。

因此，内核和引导程序之间需要有个约定，这个约定称为引导协议（boot protocol），也称为16位引导协议（16-bit boot protocol）。该协议约定了Bootloader和内核之间分享的数据存储的位置、大小以及哪些由内核提供给Bootloader，哪些由Bootloader提供给内核等。

在进入保护模式后，内核将不会再切换到实模式，而硬件相关的参数必须在实模式下借助BIOS中断获取。为此，在早期的内核中，内核中包含了一部分实模式代码，即setup.bin，其主要功能之一就是为保护模式部分的代码获取硬件的信息，也就是内核中所说的零页（zero-page）中规定的信息。

随着新的BIOS标准，如EFI、LinuxBIOS等的出现，出现了32位引导协议（32-bit boot protocol）。在32位引导协议下，除了传统的16位协议，Bootloader取代内核中实模式部分负责收集硬件信息（即零页信息）的功能。而且Bootloader会将CPU切换为保护模式，在内核和initramfs加载完成后，Bootloader不再跳转到内核实模式部分，而是直接跳转到内核的保护模式部分。

下面我们就来看看在32位引导协议下，内核和Bootloader之间是如何分享信息的。

（1）内核向Bootloader传递信息

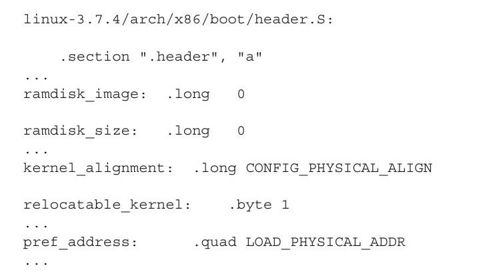

内核中引导协议的相关部分在文件arch/x86/boot/header.S中：

上面列出了几个典型的信息，其中ramdisk_image和ramdisk_size是由Bootloader负责填充的，告诉内核initramfs被加载到了内存的什么位置，占据多大空间。而kernel_alignment、relocatable_kernel、pref_address则由内核负责填充，告知Bootloader内核加载的对齐要求、内核是否是可以重定位的以及内核希望的加载地址等信息。

引导协议规定，协议数据从内核映像的偏移0x1F1处开始，所以在header.S中使用汇编伪指令.section".header"指示编译器将引导数据所在的段定义为".header"，并在setup.bin的链接脚本中将此段安排在内核映像偏移0x1F1处：

setup.ld指示链接器将段".header"链接在地址497处，其十六进制即0x1F1，这恰是引导协议约定的位置。GRUB加载内核时，将首先从setup.bin中读取引导协议相关的信息。

对于零页中规定的信息，并不需要从内核传递给Bootloader，所以setup.bin中定义的依然是传统的16位引导数据。

（2）Bootloader向内核传递信息

Bootloader向内核传递的信息，要比内核向Bootloader的传递复杂一些。因为除了传统的16位引导信息外，还需要向内核传递零页信息。Bootloader和内核均为此定义了一个数据结构，通常将这个结构体称为引导参数（boot parameters）。GRUB中的定义如下：

在结构体linux_kernel_params中，从偏移0x1F1处，即成员setup_sects处，保存的传统的16位引导协议的数据。除此之外，结构体linux_kernel_params中保存就是零页信息了，如显示相关的信息、内存相关的信息等。

GRUB在启动内核前，将创建一个结构体linux_kernel_params类型的变量linux_params，首先从setup.bin中读取16位的引导数据到这个变量中，代码如下：

grub_cmd_linux是模块linux中的命令linux的回调函数，跟在命令linux后的第一个参数就是内核映像文件，因此，这里的argv[0]就是内核映像文件。函数grub_cmd_linux从内核映像的开头读取了结构体linux_kernel_header大小的一块数据，结构体linux_kernel_header定义的就是传统的16位的引导数据：

然后，grub_cmd_linux将其复制到变量linux_params中。

GRUB除了使用从内核中读取的信息，比如内核希望加载的地址，也将实际加载的情况（比如initramfs加载的位置）填充到变量linux_params中。另外，GRUB还要按照32位启动协议规定，检测零页定义的信息，填充到变量linux_params中。比如在上面列出的函数grub_cmd_linux的代码片段中设置linux_kernel_params中的ext_mem和alt_mem等。再举一个典型的例子，在引导Linux内核前，GRUB会将探测到的内存的信息记录在变量linux_params中：

在内核中，引导信息定义的数据结构如下：

其中，结构体setup_header中记录的就是传统的16位引导信息，结构体boot_params对应于GRUB中的结构体linux_kernel_params，即记录的是传统的16位的引导信息和零页信息。在初始化时，内核会将GRUB准备好的这些信息复制到内核的地址空间中，代码如下：

内核重复调用汇编指令movsl进行复制。复制的源寄存器esi在GRUB中启动内核前设置指向linux_kernel_params对象，目的地址是内核中定义的结构体boot_params类型的变量boot_params。

如果用户通过GRUB向内核传递了参数，即我们所说的grub.cfg中的命令行参数，则GRUB将这些参数保存在一块内存中，并设置引导参数结构体中的字段cmd_line_ptr指向这块内存，内核也要将这些参数从GRUB复制到内核。

2.加载内核及initramfs

理解了引导协议后，接下来看看GRUB是如何加载内核以及initramfs到内存的。

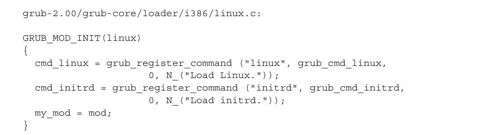

模块linux初始化时注册了两个命令，一个是命令linux，另外一个是initrd。命令linux的作用是加载Linux内核，其对应的回调函数是grub_cmd_linux；命令initrd的作用是加载initramfs，其对应的回调函数是grub_cmd_initrd，代码如下：

（1）加载内核

前面提到过，在32位引导协议下，内核的实模式部分已经退化为仅负责承载引导协议，其功能部分已经被GRUB取代了，所以实模式部分无须再加载到内存了。GRUB只需将内核的保护模式加载到内存即可，相关代码如下：

在讨论函数grub_cmd_linux前，首先解释代码中出现的两个容易混淆的变量—prot_mode_mem和prot_mode_target，见代码第1行和第2行。这两个变量很容易让人困惑，但是仔细观察它们的变量类型可以发现，prot_mode_mem是指向一块内存的指针，所以读写内存操作应该使用这个指针。而prot_mode_target记录的仅仅是一个内存地址，典型的用作跳转指令的操作数。比如跳转到内核的保护模式部分时，指令jmp后接的操作数是内存地址，而不应使用指向内存的指针。

函数grub_cmd_linux执行的主要操作如下：

1）既然准备将内核映像加载到内存，函数grub_cmd_linux首先确定内核希望加载的地址，见代码第15～22行。以大于0x020a版本的引导协议为例，如果内核支持重定位，那么GRUB将从引导协议中读取的pref_address作为内核加载的位置。否则，将内核加载到位置GRUB_LINUX_BZIMAGE_ADDR，该宏在GRUB中定义为1MB：

2）确定了加载地址后，grub_cmd_linux调用函数allocate_pages为内核映像分配内存，见代码第24～25行。同时，函数allocate_pages设置指针prot_mode_mem指向为内核分配的内存，而将该内存的地址记录在变量prot_mode_target中。

3）函数grub_cmd_linux也将内核加载的物理地址，即变量prot_mode_target的值，记录在引导参数的成员code32_start中，见代码第27～28行。后面启动内核时的跳转命令将以code32_start记录的物理地址作为操作数。这里，GRUB的开发者们应该是考虑了某些特殊情况，因为针对我们的具体情况，setup.bin中的code32_start定义为1MB：

而宏GRUB_LINUX_BZIMAGE_ADDR也是1MB，所以lh.code32_start和GRUB_LINUX_BZIMAGE_ADDR是相互抵消的，变量code32_start的值就是prot_mode_target。

4）准备好了内核映像加载的内存后，下面就要准备从硬盘将内核映像读入内存。因为实模式部分不需要加载，所以读取前需要将映像文件的指针定位到保护模式。显然只有内核知道自己的实模式部分有多大，因此，GRUB需要从承载引导协议的setup.bin中读取实模式部分的尺寸。

最初，内核为了支持从软盘启动，实模式部分分为bootsect以及setup两部分。后来引导统一由Bootloader来负责，因此，内核从2.6版本开始把bootsect.S文件和setup.S文件合成为一个文件—header.S文件。但是为了向后兼容，引导协议中记录setup部分大小的成员setup_sectors依旧被内核设置为实模式部分的尺寸再减去一个扇区，代码如下所示：

代码中第9行就是读取setup部分占据的扇区数，第11行是将扇区转换为字节。

5）获取了实模式部分的大小后，下面就要将内核映像文件定位到保护模式开始的地方，第30行代码就是做这件事。其中GRUB_DISK_SECTOR_SIZE就是在setup的基础上再增加一个扇区的bootsect。

6）在最后读取之前，还有一件事要做，那就是确定保护模式部分的尺寸。一旦确定了实模式部分的大小，保护模式的尺寸就非常容易计算了，即整个映像的尺寸减去实模式的尺寸（包括setup部分和bootsect部分），就是保护模式的大小，见代码第12～13行。

7）一切就绪，第33行代码加载内核。此时，GRUB已经加载了驱动硬盘和文件系统的模块，所以，GRUB不再是通过BIOS中断，而是通过自身的文件系统驱动提供的接口grub_file_read读取的内核映像。

（2）加载initramfs

与加载内核类似，命令initrd对应的回调函数grub_cmd_initrd首先确定initramfs的加载地址，为initramfs分配好内存。然后调用GRUB中的文件系统驱动提供的接口grub_file_read从硬盘加载initramfs。相关代码如下：

函数grub_cmd_initrd执行的主要操作如下：

1）grub_cmd_initrd首先要确定initramfs加载的位置，见代码第4～13行。从引导协议0x0203版本开始，内核定义了加载initramfs的上限，以Linux内核3.7.4版本为例，其规定的initramfs的上限为0x7fffffff：

如果引导协议小于这个版本，则GRUB只需自己作主即可，GRUB将initramfs加载的上限设置为GRUB_LINUX_INITRD_MAX_ADDRESS：

而对于下限，内核没有要求。但是根据代码可见，GRUB将initramfs加载在内核映像之后。

2）函数grub_cmd_initrd调用函数grub_relocator_alloc_chunk_align在这个范围内找一个合适的位置，见代码第18～20行。根据传给函数grub_relocator_alloc_chunk_align的参数GRUB_RELOCATOR_PREFERENCE_HIGH可见，GRUB采用的策略是尽可能的将initramfs加载到高地址处。

为initramfs分配完内存之后，grub_cmd_initrd将指针initrd_mem指向为加载initramfs分配的内存，并将这块内存的物理地址记录到变量initrd_mem_target中，见代码第22～23行。这两个变量与前面讨论加载内核时见到的变量prot_mode_mem和prot_mode_target类似。最后这个内存地址是要分享给内核的，当然不能将GRUB中的一个内存指针传递给内核了。

3）确定了地址，并分配了内存后，函数grub_cmd_initrd调用grub_file_read将initramfs加载到内存initrd_mem处。这里GRUB考虑了可能存在多个initrd的情况，所以有个for循环。

4）最后，GRUB将initramfs的尺寸、加载的位置记录到引导参数中，供内核寻找initramfs时使用，见代码第33～34行。这里，我们看到，传递给内核的initramfs的加载地址就是前面分配的内存的物理地址initrd_mem_target。

3.将控制权交给内核

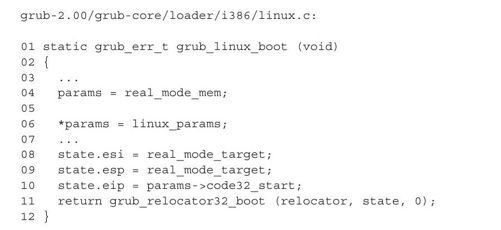

在加载完内核映像和initramfs后，GRUB完成了其作为操作系统加载器的使命，其将跳转到加载的内核映像，将控制权交给内核。相关代码如下：

基本上，GRUB是运行在保护模式的，只有在使用BIOS时才切换到实模式，所以记录引导参数的全局变量linux_params的位置是随机的。因此，在启动内核前，GRUB在传统的低端内存中申请了一块区域，将引导参数放置到传统的实模式占据的位置。函数grub_linux_boot中指向这块内存的指针是real_mode_mem，并将这块内存的物理地址记录在变量real_mode_target。最终，在跳转到内核之前，GRUB会将real_mode_target记录到寄存器esi中，内核启动后，将从寄存器esi记录的这个地址复制引导参数。

第6行代码就是将变量linux_params的值复制到这块内存区域。

第10行设置了指令指针的地址为code32_start，我们在讨论加载内核映像时已经见到了code32_start，其就是内核保护模式加载的地址。最后，函数grub_relocator32_boot将调用函数grub_relocator32_start跳转到内核的保护模式处，代码如下：

上面代码片段中第5行装载gdt寄存器，gdt的内容在第12～24行代码中定义。根据gdt的定义可见，gdt中定义了两个段，一个是代码段，另外一个是数据段。这两个段的基址都是0，段的长度是32位CPU线性地址空间的范围，即4GB。这两个段的唯一区别是代码段是只读的，而数据段具有读写权限。

继续向下看第7行代码，其中有一个字节的"0xea"，这个正是x86指令集中的长跳转指令之一的操作码，如表5-1所示。

根据表5-1可见，指令jmp的操作数是48位的，前16位是代码段CS的内容，后32位是指令指针EIP的内容。

显然，上述代码片段中跟在0xea之后的第10行的word类型的变量就是CS段的内容，我们看到这2个字节处的宏CODE_SEGMENT在第1行代码处定义，值为0x10，展开二进制为：

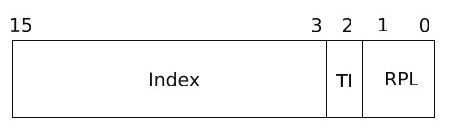

在保护模式下，寄存器CS中保存的是段选择子（Segment Selector），其格式如图5-6所示。

图　5-6　段选择子格式

参照图5-6，除去最后三位，那么CS段在GDT中的索引就是二进制的10，十进制的2。而GDT表的下表从0开始，所以第2项正好是代码段。

第9行的long类型的变量就是EIP的内容，这个值是在函数grub_relocator32_boot中填充的，代码如下：

看到"state.eip"是不是很熟悉？没错，它是在函数grub_linux_boot中设置的，值是code32_start，也就是内核32位保护模式开始的地方。由此可见，函数grub_relocator32_start中的第7～10行代码，通过一个长跳转，GRUB将控制权交给了内核。
