7.1.7　绘制装饰窗口

在7.1.6节中，winman创建了各个装饰窗口，但是并没有为各装饰窗口绘制内容。事实上，即使winman想去绘制，也是有心无力。基于X的原理，X服务器并不保存窗口的内容，在窗口可见时，X服务器会向应用报告Expose事件，应用收到这个事件后，开始绘制。否则即使应用在创建窗口时自说自话地进行了绘制，也会被丢掉。

因此，在函数wm_new_client中，在构建了窗口装饰后，调用了窗口对象中函数指针show指向的函数，请求X服务器进行显示。对于标准窗口来说，请求X服务器显示窗口是normal_client_show，代码如下：

在接受了winman的显示请求后，X服务器将向winman发送Expose事件。收到Expose事件后，winman将绘制窗口装饰。标准窗口的处理Expose事件的函数如下：

该函数执行的主要操作如下：

1）为标题栏绘制边框，使标题栏看上去更富立体感。

2）为标题栏上的关闭等各个按钮绘制图标，并为它们也绘制边框。

3）为窗口绘制边框。

事实上，所谓的绘制边框就是在窗口边上绘制线条，但是不同的线条使用不同的颜色，依据色差来产生立体感。函数draw_raised和draw_lowered就是做这件事的。

对于标题栏上关闭等按钮的图标，winman使用了类似掩码的方法来绘制。以函数XFillRectangle为例，在默认情况下，将使用图形上下文（GC）中指定的前景色填充矩形。但是，如果设置了GC中的clip_mask，那么clip_mask中凡是值为“1”的位，依然使用前景色填充，但是值为“0”的位则不会进行填充，如图7-10所示。

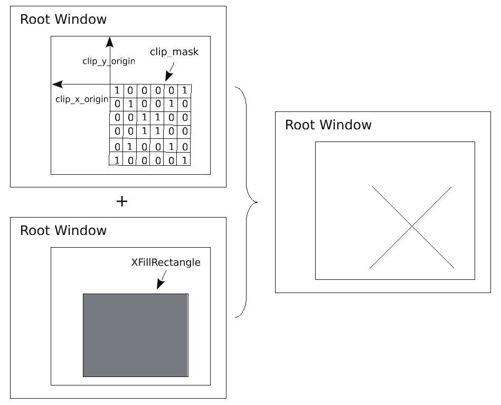

图　7-10　clip_mask使用示意图
