5.2　解压内核

根据构建内核时的分析，我们知道，内核的保护模式部分包括非压缩部分以及压缩部分，压缩部分才是内核正常运转时的部分，而非压缩部分只是一个过客，其主要作用是解压内核的压缩部分，解压完成后，非压缩部分也将退出历史舞台。

内核的解压缩过程几经演进，现在的解压过程不再是首先将内核解压到另外的位置，然后再合并到最终的目的地址。而是采用了所谓的就地解压（in-place decompression）方法，内核解压时并不需要解压到另外的位置，从而避免覆盖其他部分的数据。

以不可重定位的内核的解压过程为例，其解压过程如图5-7所示。

图　5-7　不可重定位内核的就地解压过程

对于不可重定位内核，最终解压后的的内核的起始位置是内核编译时设定的加载地址，即LOAD_PHYSICAL_ADDR。虽然解压的方式是就地解压，但是为了安全起见，解压过程所需要的内存空间并不完全等于解压后内核占据的空间，而是还预留有那么一点点安全空间。所以这个解压所需的空间，即图中标明的"In-place decompress buffer"的长度是解压后内核的长度z_output_len加上这个预留的安全空间。

为了确保在解压时，读取的位置永远在写入的位置的前面。内核首先移动到这个解压空间的最后。那么内核如何才能确保移动到这个空间的最后呢？内核只需从LOAD_PHYSICAL_ADDR向后移动z_extract_offset，就确保了内核映像移动到了这个解压空间的最后。

那么z_extract_offset以及图5-7中的几个数据，包括解压后内核的长度z_output_len等数据，都是从哪里获取的呢？这些数据当然是压缩内核的时候最清楚了，因此这些早已在内核编译时，进行压缩时就已经计算好了，定义在内核映像中：

piggy.S中定义的解压内核时需要的变量包括：

1）z_input_len，压缩内核的长度，即vmlinux.bin.gz的长度。

2）z_output_len，内核解压缩后的长度。

3）z_extract_offset，进行就地解压前，相对于解压后的位置，内核映像需要向后移动一段距离，为解压留出空间，避免解压的内核覆盖了压缩的内核，z_extract_offset就是这个偏移的大小。

4）z_extract_offset_negative，这个是z_extract_offset的负数，是为了编程方便定义的。

5）input_data，标识内核映像中，压缩部分的起始位置。

在解压缩后，非压缩部分根据需要可能还要对内核进行重定位符号，然后跳转到解压后的内核的入口startup_32。接下来，我们就具体讨论一下这个过程。

5.2.1　移动内核映像

1.确定源地址

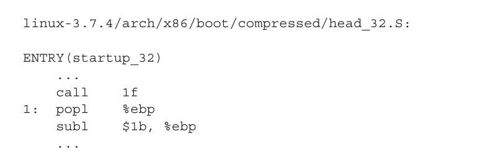

前面讨论GRUB时，我们看到虽然GRUB按照引导协议的规定，将内核保护模式部分加载的地址，即code32_start写入了引导参数中，但是只有内核的“真正”部分投入运行时，内核才复制GRUB保存在低端内存的引导参数。也就是说，这个临时的负责解压部分，并没有复制GRUB保存的引导参数，因此，内核还需要自己计算映像被加载的地址。内核使用下面的代码获得当前被Bootloader加载的地址：

这里首先解释一下代码片段中的1f。1后面的f表示的是forward，即以该条指令为参照，继续向前来寻找1这个标号；如果1的后缀是b，则意义正好与此相反。

call指令执行时，首先会将该调用返回后执行的下一条指令的地址压栈，这里就是标号1标识的指令运行时的地址。执行了call指令后，程序跳转到标号1所在的代码行处执行，标号1所在行的代码将栈顶的内容弹出到寄存器ebp中。而此时栈顶的内容恰恰是执行call调用前CPU压入的标号1处的指令的地址，也就是说，寄存器ebp中保存的就是标号1标识的指令在运行时所在的地址。接下来，减去标号1这行代码相对于程序开头处的偏移，即$1b，就获得了函数startup_32的运行时地址。而函数startup_32就是内核开头，换句话说，就是获得了内核保护模式部分被GRUB实际加载的地址。

这段代码执行后，寄存器ebp中保存的就是内核的加载地址。

2.确定目的地址

内核映像移动的目的地址针对内核是否支持重定位需要区别计算。

（1）内核被编译为可重定位

如果内核被编译为可重定位，理论上内核映像被加载的地址就可以作为最终的解压目的地址。但是出于效率角度的考虑，所以还要进一步检查Bootloader加载的地址是否符合内核的对齐要求。如果不符合要求，那么还要按照内核的对齐要求修正一下这个地址，然后再将其作为最终的内核解压的目的地址。代码如下所示：

在上面代码中，#if代码块的目的就是进行对齐修订。修订后的地址，也就是解压内核的目的地址，保存在寄存器ebx中。

然后，将内核解压后的地址再加上偏移z_extract_offset，最后寄存器ebx中保存的即是内核映像在解压前应该移动到的位置。

如果需要配置一个可重定位的内核，则可按如下步骤进行：

1）执行make menuconfig，出现如图5-8所示的界面。

图　5-8　配置可重定位内核（1）

2）在图5-8中，选择菜单项"Processor type and features"，出现如图5-9所示的界面。

图　5-9　配置可重定位内核（2）

3）在图5-9中，选择"Build a relocatable kernel"。

在内核3.7.4版本中默认对齐为0x1000000，当然也可以通过配置内核进行修改。

（2）内核不支持重定位

如果内核没有被编译为可重定位，那么表明内核不允许将其加载到其他位置，必须要加载到LOAD_PHYSICAL_ADDR，因此内核的解压目的地址就是LOAD_PHYSICAL_ADDR。代码如下：

然后，将解压的目的地址偏移z_extract_offset，最后，寄存器ebx中保存的即是内核映像在解压前应该移动到的位置。

变量LOAD_PHYSICAL_ADDR是内核编译时指定的加载地址。其定义如下：

可见，LOAD_PHYSICAL_ADDR就是内核配置选项CONFIG_PHYSICAL_START按照内核的对齐要求修订后的值。

由这里可见，即使内核不允许重定位，那么事实上最后内核解压后的地址也是符合内核的对齐要求的，因为这里已经对编译时指定的加载地址进行了对齐处理。

内核3.7.4版本的默认加载地址是0x1000000，用户可以通过配置指定内核加载的物理地址，步骤如下：

1）执行make menuconfig，出现如图5-10所示的界面。

图　5-10　更改内核加载地址（1）

2）在图5-10中，选择菜单项"Processor type and features"，出现如图5-11所示的界面。

图　5-11　更改内核加载地址（2）

3）设置内核加载地址依赖于CONFIG_EXPERT或者CONFIG_CRASH_DUMP，所以如果要修改内核依赖地址，必须选择这两项中的一项。可以在图5-11中选中"kernel crash dumps"，即CONFIG_CRASH_DUMP，在该配置项的下面即可出现修改内核加载地址的配置项"Physical address where the kernel is loaded"，修改这一项的值即可达到修改内核加载地址的目的。

3.移动内核映像

源地址和目的地址确定后，内核映像就开始了移动过程，代码如下：

在上述代码中，符号_bss在链接vmlinux.bin时定义在bss段的开头。BSS段被链接在vmlinux.bin的最后，而它在内核映像文件中并不占据空间，因此，符号_bss的地址就是内核保护模式的末尾。

寄存器esi是保存移动指令的源地址的，第2行代码就是设置这个寄存器的值，表达式：

展开后如下：

而寄存器ebp中保存的值是内核加载的地址，所以"%ebp+_bss"即为内核的末尾地址，-4的目的当然是为第一次复制留出4字节的空间。

类似的，第3行代码是设置保存移动指令的目的地址的寄存器edi。因为寄存器ebx中保存移动后的内核地址，所以edi中的值最后设置为移动后的内核的末尾地址，并为第一次复制留出4字节的空间。

同理，读者回忆一下vmlinu.bin的构建，链接脚本指定将函数startup_32链接在vmlinux.bin的最开头，因此，在第4行代码中，"_bss-startup_32"就是内核以字节为单位的长度了。因为，一次复制4字节，所以代表移动次数的寄存器ecx需要右移两位（即除以4）。

第6行代码中，指令std的目的是表示每移动一次，esi和edi分别减一（4字节），也就是说复制是从内核尾部向着头部的方向复制。

内核移动结束后，显然需要重新装载指令指针EIP的值，跳转到移动后的内核中继续执行。这里是通过jmp指令修改指令指针的，即第12行代码，这条语句的目的是跳转到移动后的内核映像中标号relocated处继续执行。
