2.6　BGP消息格式

2.6　BGP消息格式

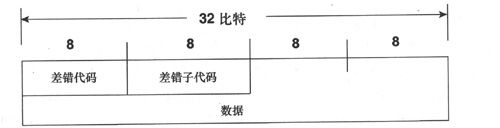

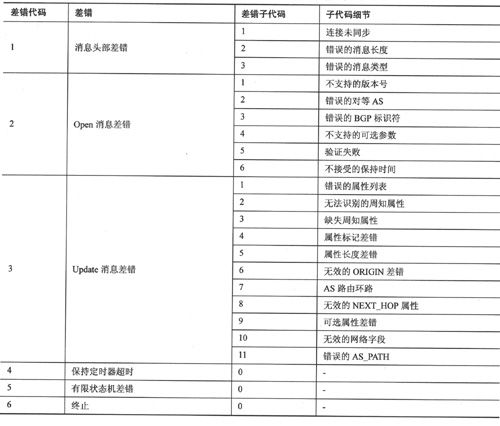

BGP消息是在TCP报文段中使用TCP端口179进行承载的，其最大长度是4 096个8位组，最小长度是19个8位组，所有BGP消息都有一个相同的头部（如图2-43所示）。对不同类型的BGP消息来说，数据部分可能位于该头部之后，也可能不位于该头部之后。

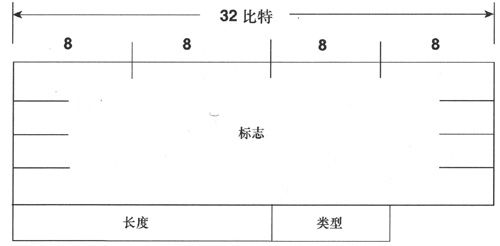

图2-43　BGP消息头部

•　标志（marker）字段长16个8位组，用于检测BGP对等体之间的同步丢失情况，并且在支持验证功能的情况下进行消息验证。如果消息类型为Open或Open消息中未包含验证信息，标志字段将被设置为全1；否则，标志字段值通过某些计算得到（作为验证进程的一部分）。

•　长度（length）字段长2个8位组，指示消息的全部长度（包括头部），以8位组为单位。

•　类型（type）字段长1个8位组，指示消息的类型。表2-6列出了各种可能类型的代码。

表2-6　BGP类型代码

img115a

2.6.1　Open（打开）消息

Open消息的格式如图2-44所示，该消息是TCP连接建立后发出的第一条消息。如果接收到的Open消息是可接受的，则发送一条Keepalive消息，以确认该Open消息。确认了Open消息之后，BGP连接就处于Established（建立）状态，并能发送Update、Keepalive及Notification消息。

img115b

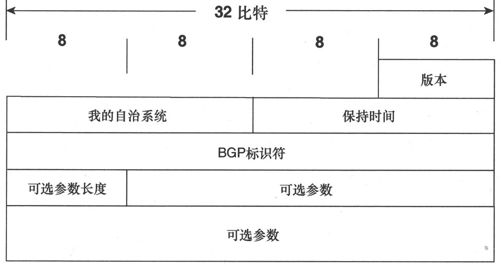

图2-44　BGP打开（Open）消息的格式

BGP的Open消息包含了以下字段。

•　版本（Version）：该字段长为1个8位组，用于指定发起者所运行的BGP版本。

•　我的自治系统（My Autonomous System）：该字段长为2个8位组，用于指定发起者的AS号。

•　保持时间（Hold Time）：该字段长为2个8位组，用于表示发送端建议的保持时间的秒数。接收端将该字段的值与其配置的保持时间进行对比，要么接受较小的保持时间值，要么拒绝该连接。保持时间必须为0或至少3秒钟。

•　BGP标识符（BGP Identifier）：发起者的路由器IP。Cisco路由器将路由器ID设置为最大的环回接口IP地址，如果没有配置环回接口，则设置为最大的物理接口IP地址。

•　可选参数长度（Optional Parameters Length）：该字段长为1个8位组，用于表示后面可选参数（Optional Parameters）字段的长度（以8位组为单位）。如果该字段的值为0，那么就表示该消息中无可选参数字段。

•　可选参数（Optional Parameters）：该可变长度字段包含了一个可选参数列表，每个参数都由一个长为1个8位组的类型字段、一个长为1个8位组的长度字段以及一个可变长度的包含参数值的字段组成。

2.6.2　Update（更新）消息

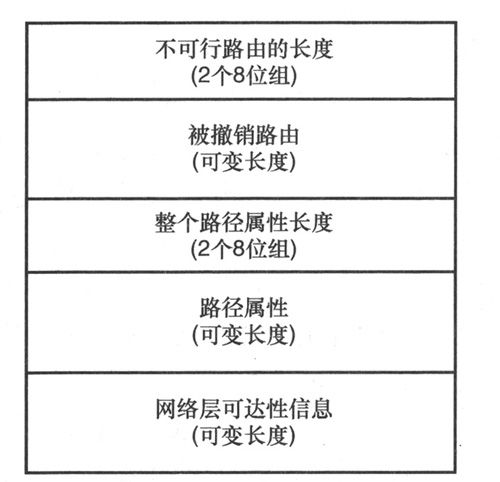

Update消息的格式如图2-45所示，该消息用来向对等体宣告一条可行路由、撤销多条不可行路由或两者。

BGP的Update消息包括以下字段。

•　不可行路由的长度（Unfeasible Routes Length）：该字段长为2个8位组，用于指示随后被撤销路由（Withdraw Routes）字段的长度（以8位组为单位）。该字段值为0时表示没有路由要被撤销，且Update消息中无被撤销路由（Withdraw Routes）字段。

•　被撤销路由（Withdraw Routes）：该可变长度字段包含了一个要退出服务的路由列表，列表中的每条路由都以（长度，前缀）二元组形式加以表示。其中，长度表示的是前缀的长度，前缀表示的则是被撤销路由的IP地址前缀，如果该二元组中的长度部分为0，则前缀部分将匹配所有路由。

•　整个路径属性的长度（Total Path Attribute Length）：该字段长为2个8位组，用于指示随后的路径属性（Path Attributes）字段的长度（以8位组为单位）。该字段值为0时表示Update消息中未包含路径属性和NLRI。

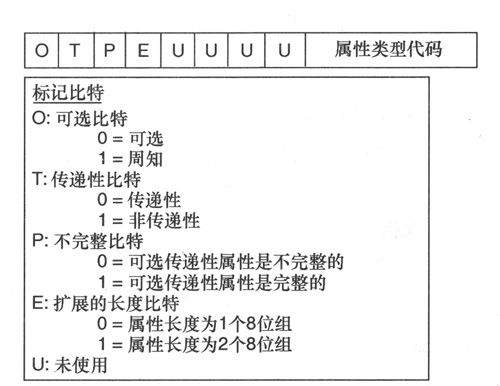

•　路径属性（Path Attributes）：该可变长度字段列出了与随后字段NLRI相关的属性信息。每个路径属性都以可变长度的三元组（属性类型，属性长度，属性值）加以表示，该三元组中的属性类型部分是一个长为2个8位组的字段，由4个标记bit、 4个未使用bit以及1个属性类型代码组成（参见图2-46）。

img116a
