7.8　案例研究：任播RP

对地理区域分布辽阔的大型PIM-SM域的设计者来说，他们常常遇到的难题是如何最有效地放置RP。由于PIM-SM仅允许有一个group-to-RP映射，因而对大型多播源来说可能会引起以下问题。

•　可能的流量瓶颈；

•　缺乏可扩展的Register消息解封装（使用共享树时）；

•　活动RP失效后的故障倒换很慢；

•　可能存在多播包的次优转发行为；

•　依赖远程RP。

第5章和第6章曾经介绍过解决上述部分问题的一些解决方案，如用于PIMv2 Bootstrap协议的哈希算法以及Auto-RP过滤，但这些工具都无法提供一个完整的解决方案。任播（anycast）RP是一种可以将单个多播包映射到多个RP的方法，这些RP可以分布于整个多播域中，并且全部使用相同的RP地址，因而创建了一个”虚拟RP”，而MSDP则是创建虚拟 RP的基础。

注意：　通常来说，任播意味着可以将数据包发送给单个地址，而多台设备中的任一台设备都可以响应该地址。

图7-17中的路由器与前一个案例研究类似，但此时的4台路由器都在运行Auto-RP，并且都在宣告RP地址10.100.254.1。该多播域中的源DR知道只有一个RP地址，并注册到物理上最靠近的RP，这通常会导致PIM域的分区，但使用了MSDP网状多播组之后，任播RP就可以在多播组中交换源信息。

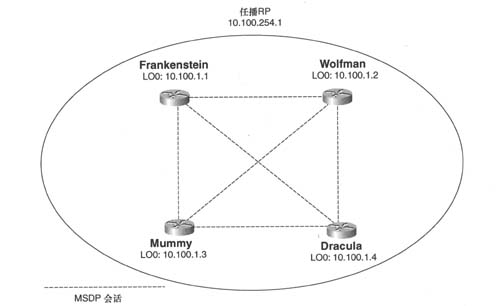

图7-17　4台路由器组成一个虚拟RP，宣告单个RP地址10.100.254.1，并使用MSDP来交换已注册到每台路由器的源信息

由每个任播RP的单播路由协议负责宣告公共RP地址，从多播源和组DR的角度来看，该地址上只有一个RP，但是有多条路由去往该地址。DR会从中选择最短路由，通过该路由可以去往最近的任播RP，如果此任播RP出现故障，单播路由协议会将去往该RP的路由宣告为不可行路由，此时DR将看到该不可行路由，从而选择次优路由。通过该路由可以去往次最近任播RP，因而RP的故障倒换被链接到单播路由协议，而且与单播路由的重收敛时间一样快。

虽然MSDP的对等关系建立在接口LO0之间，但却使用了其他环回接口来配置这些路由器所宣告的RP地址。通常情况下，MSDP在其SA消息中使用的是RP地址，由于这4台路由器都在宣告相同的RP地址，因而必须将MSDP配置为在其SA消息中使用一个惟一的地址，命令ip msdp originator-id就可以完成该要求。例7-18显示了这4台路由器使用网状多播组和ip msdp originator-id的相关配置。

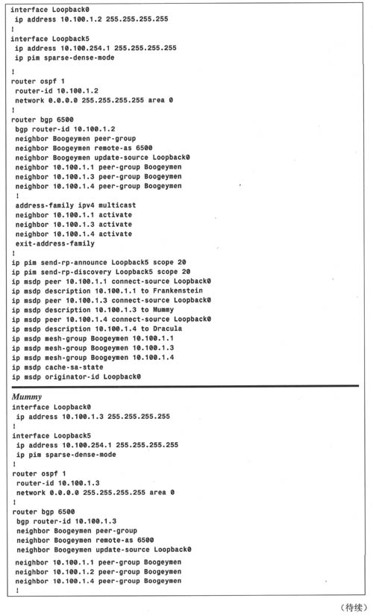

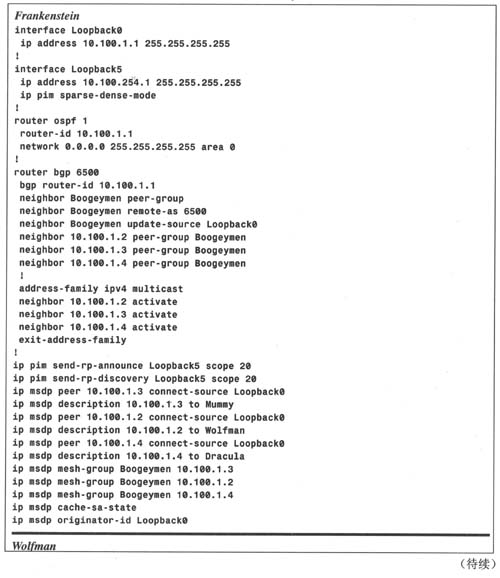

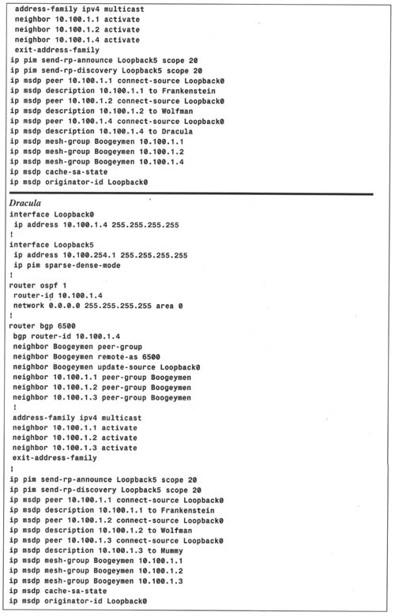

例17-18：为Frankenstein、Wolfman、Mummy和Dracula配置任播RP。

在例7-18中，这4台路由器都被配置为Auto-RP C-RP和映射代理，也可以为任播RP使用静态映射或PIMv2 Bootstrap。此外，这4台路由器都被配置为缓存SA消息。

每台路由器都使用接口LO5来配置虚拟RP地址，而LO0则是MSDP会话的端点。需要注意的是，上述配置中的Auto-RP命令引用的是接口LO5，而命令ip msdp originator-id引用的则是接口LO0，这一点非常重要，因为MSDP要求其对等会话的端点必须使用惟一的IP地址。

上例中的OSPF和BGP配置出于一个非常重要的原因：前面说过，OSPF和BGP会将配置在环回接口上的最大IP地址作为其路由器ID，但不幸的是，这些路由器的接口LO5上的IP地址都大于接口LO0上的IP地址。因而每台路由器上的OSPF和BGP进程在默认情况下都会将10.100.254.1作为路由器ID，从而会产生大量的非期望结果，其中一种结果就是OSPF数据库将出现系统震荡（thrashing），这是因为每台路由器的LSA都试图覆盖其他路由器的LSA。一种解决方案就是总使用一个数值上小于所有环回地址的虚拟RP地址，但很明显这种方法不切实际，而且也很容易出现配置失误。本例使用了一种更好的解决方案，即在OSPF和BGP的配置中利用router-id来强制每台路由器都使用其惟一的LO0地址。

需要注意的是，这些路由器的接口LO0都没有运行PIM，这些接口都不需要PIM功能，只要为MSDP对等会话提供与路由器相关的IP地址即可。
