3.9故障检测及排除练习题

附录F中提供了以下故障检测及排除练习题的答案。

图3-37给出了故障检测及排除练习题（1）〜(6）的互联网络拓扑结构。

(1）例3-165给出了图3-37中路由器R2的BGP配置情况。

例3-166给出了R2的BGP表和路由表情况，虽然表中有去往图3-37中各自治系统目的地的路由，但ping这些目的地均失败，为什么？

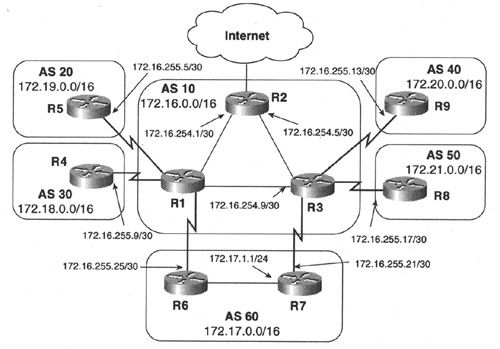

图3-37故障检测及排除练习题（1）～(6）的互联网络

例3-165：路由器R2的配置。

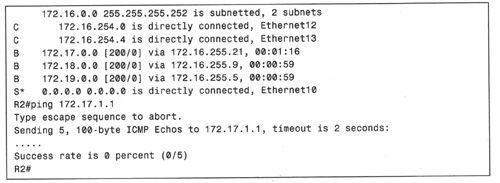

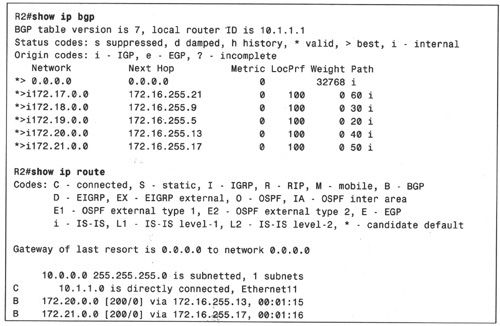

例3-166：图3-37中R2的BGP表和路由表。

（待续）

(2）例3-167给出了图3-37中路由器R1和R5的debug输出结果，通过这些信息可以看出哪些问题？

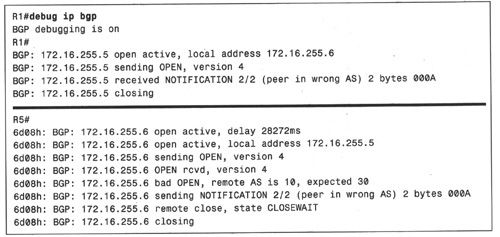

例3-167：图3-37中路由器R1和R5的debug输出结果。

(3）例3-168给出了图3-37中路由器R1和R3的BGP表情况，第一个表显示通过R6(172.16.255:25)或R3（172.16.254.9)均可到达172.17.0.0/24，那么R1将选择哪条路径？为什么？

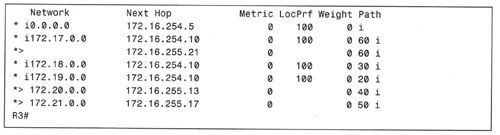

例3-168：图3-37中路由器R1和R3的BGP表。

（待续）

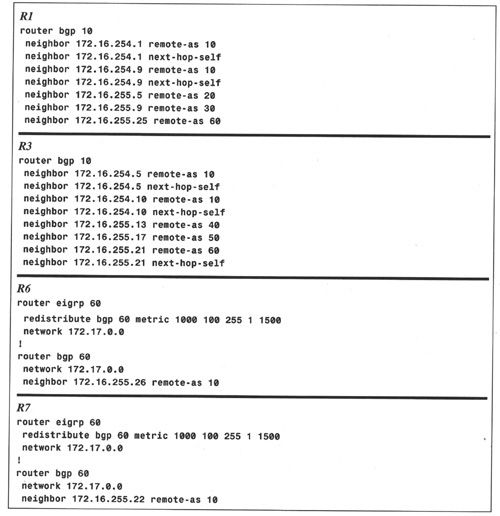

(4）例3-169给出了图3-37中路由器R1、R3、R6和R7的BGP及IGP配置情况。

例3-168显示了R1和R3的BGP表。对下面的每个目的地来说，R6将使用哪个下一跳地址？请解释使用这些地址的原因。

目的地：

172.20.7.102

172.18.58.35

10.53.12.6

(5）例3-170给出了图3-37中路由器R1和R3的BGP配置情况。

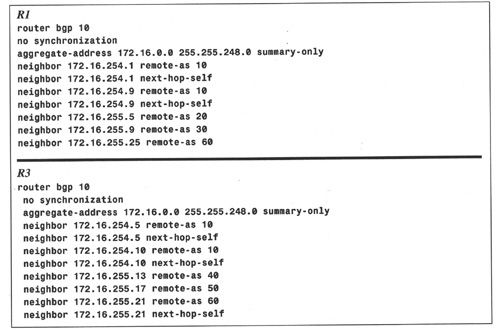

例3-170：路由器R1和R3的BGP配置。

要求抑制所有精确路由，仅宣告聚合路由。但R8的BGP表（如例3-171所示）却仍然显示存在精确路由，问题出在什么地方？

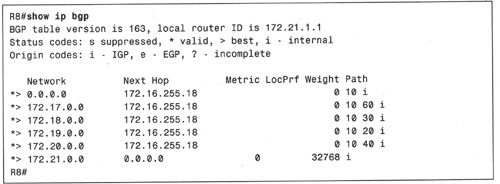

例3-171：图3-37中路由器R8的BGP表。

(6）来自AS 60、去往图3-37中其他自治系统的数据包应通过R6和R1之间的链路进行转发，而将R7和R3之间的链路作为备用链路（虽然去往Internet的流量仍然使用该链路）。为了实施该路由策略，R3应仅宣告默认路由和聚合路由172.16.0.0/13,R1应宣告精确路由。例3-172显示了R1、R3、R6和R7的配置情况。

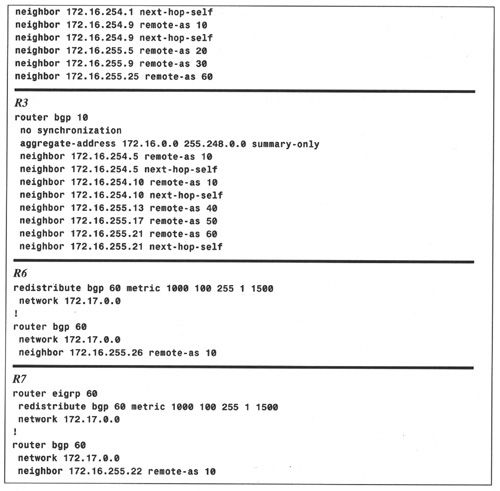

例3-172:R1、R3、R6和R7的配置。

（待续）

例3-173显示了R7的路由表，从表中可以看出是否实现了上述目标？如果没有，为什么？

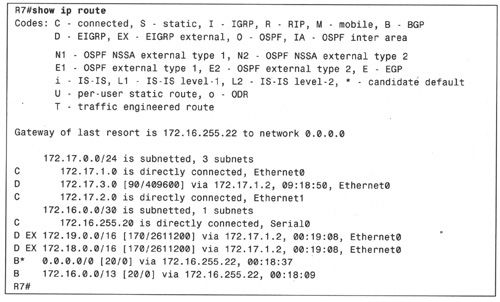

例3-173：故障检测及排除练习题（6）中R7的路由表。

(7）再次回顾例3-19和例3-98,Meribel将其本地路由172.17.0.0宣告给EBGP对等体（ORIGIN属性为Incomplete），而Lillehammer又将该路由又宣告回Meribel(ORIGIN属性为IGP)。请问这是否会让Meribel优选来自Lillehammer的路由，从而形成路由环路？

(8）例3-174给出了图3-24中路由器Colorado的配置情况。

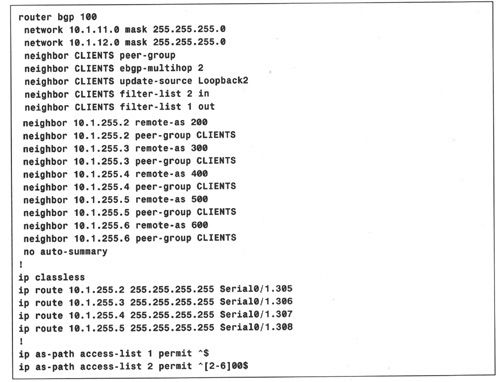

例3-174：图3-24中路由器Colorado的配置。

图3-24中显示的所有路由器ID都配置在环回接口上，除BGP之外，这些路由器上未运行任何路由协议。假设图中所示的全部链路都正常，请问其他5台路由器是否都是Colorado的EBGP对等体？如果不是，为什么？

(9）参考故障检测及排除练习题（8）中路由器Colorado（如图3-24所示）的配置文件，请问从配置中删除语句no auto-summary的后果是什么？

(10）参考故障检测及排除练习题（8）中的配置文件，请问入站路由过滤器允许哪些路由？

(11）参考故障检测及排除练习题（8）中路由器Colorado（如图3-24所示）的配置文件，请问子网10.1.3.0/24中的主机可以ping哪些子网（除了自身AS内部的子网或AS间链路之外）?
