第1章

（1）如图1-17所示，在互联网络中增加了路由器RTG。

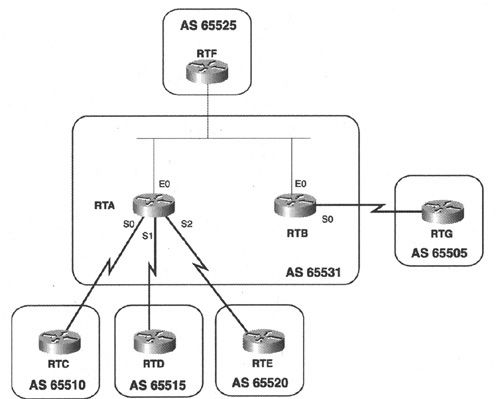

图1-17　故障检测及排除练习题（1）的互联网络

虽然RTG与RTB处于对等关系并相互交换可达性信息，但是却存在一个配置错误。请根据例1-29所提供的信息，找出错误之所在。

答案：RTG的EGP配置应该是router egp 65505，而不是router egp 65531。

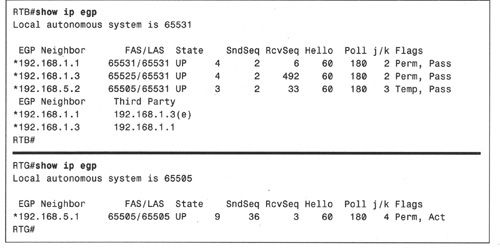

例1-29：图1-17中的RTB和RTG的EGP表。

第3章

图3-37给出了故障检测及排除练习题（1）〜（6）的互联网络拓扑结构。

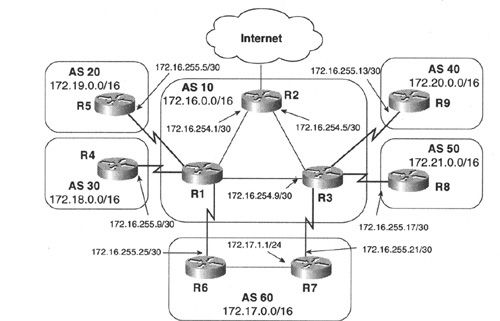

图3-37　故障检测及排除练习题（1）〜（6）的互联网络

（1）例3-165给出了图3-37中路由器R2的BGP配置情况。

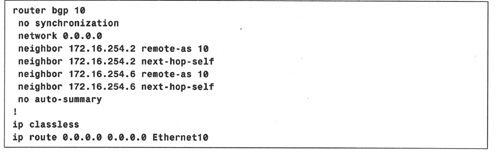

例3-165：路由器R2的配置。

例3-166给出了R2的BGP表和路由表情况，虽然表中有去往图3-37中各自治系统目的地的路由，但ping这些目的地均失败，为什么？

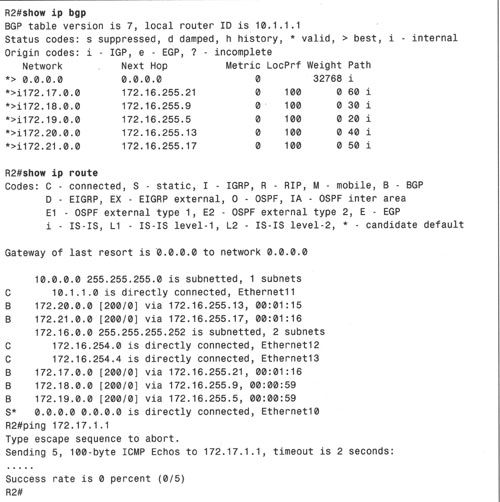

例3-166：图3-37中R2的BGP表和路由表。

答案：因为R2没有去往BGP表中所引用的下一跳地址的路由，R1和R3必须宣告去往这些地址的路由或使用命令neighbor next-hopself。

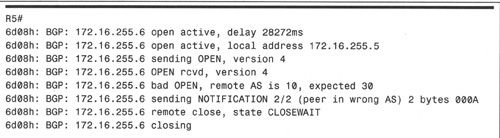

（2）例3-167给出了图3-37中路由器R1和R5的debug输出结果，通过这些信息可以看出哪些问题？

例3-167：图3-37中路由器R1和R5的debug输出结果。

（待续）

答案：R5的BGP配置中包含了语句neighbor 172.16.255.6 remote-as 30，而该语句应该为neighbor 172.16.255.6 remote-as 10。

（3）例3-168给出了图3-37中路由器R1和R3的BGP表情况，第一个表显示通过R6（172.16.255.25）或R3（172.16.254.9）均可到达172.17.0.0/24，那么R1将选择哪条路径？为什么？

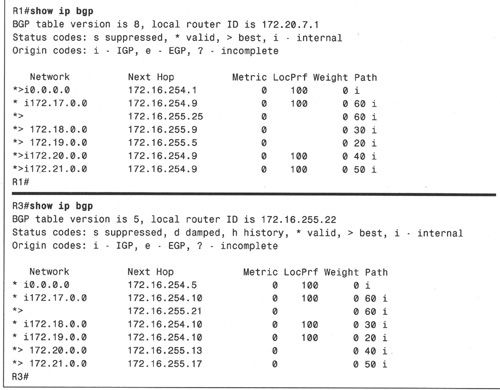

例3-168：图3-37中路由器R1和R3的BGP表。

答案：由于EBGP路径要优于IBGP路径，因而R1将使用经R6的路径。

（4）例3-169给出了图3-37中路由器R1、R3、R6和R7的BGP及IGP配置情况。

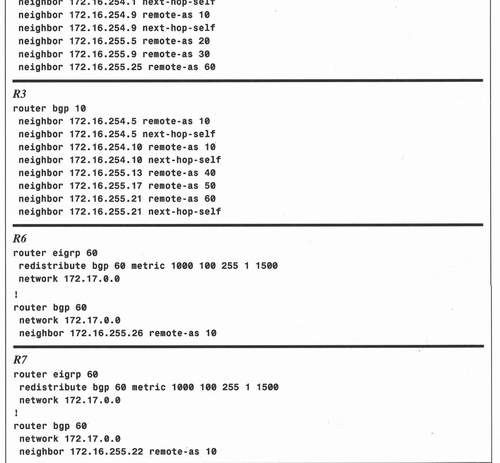

例3-169：路由器R1、R3、R6和R7的BGP及IGP配置。

例3-168显示了R1和R3的BGP表。对下面的每个目的地来说，R6将使用哪个下一跳地址？请解释使用这些地址的原因。

目的地：

172.20.7.102

172.18.58.35

10.53.12.6

答案：172.20.7.102的下一跳地址172.17.1.1，

172.18.58.35的下一跳地址172.16.255.26，

10.53.12.6的数据包被丢弃。

由于R1和R3都没有关闭同步机制，因而它们仅宣告其学习自EBGP邻居的路由，R6从R1学习了172.18.0.0/24，但R1不会向外宣告172.20.0.0/24（因为该路由学习自IBGP对等体），R3将该路由器宣告给R7，而R7又将该路由通过EIGRP宣告给R6。由于R1和R3都是从IBGP邻居R2学习到的默认路由，因而这两台路由器都不会向外宣告该默认路由。

（5）例3-170给出了图3-37中路由器R1和R3的BGP配置情况。

要求抑制所有精确路由，仅宣告聚合路由。但R8的BGP表（如例3-171所示）却仍然显示存在精确路由，问题出在什么地方？

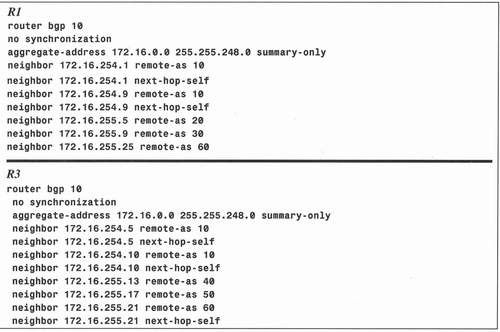

例3-170：路由器R1和R3的BGP配置。

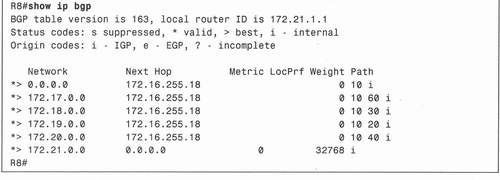

例3-171：图3-37中路由器R8的BGP表。

答案：命令aggregate-address中指定的掩码应该是255.248.0.0，由于所指定的聚合路由与R1和R3路由表中的路由都不匹配，因而没有宣告该聚合路由。

（6）来自AS 60、去往图3-37中其他自治系统的数据包应通过R6和R1之间的链路进行转发，而将R7和R3之间的链路作为备用链路（虽然去往Internet的流量仍然使用该链路）。为了实施该路由策略，R3应仅宣告默认路由和聚合路由172.16.0.0/13，R1应宣告精确路由。例3-172显示了R1、R3、R6和R7的配置情况。

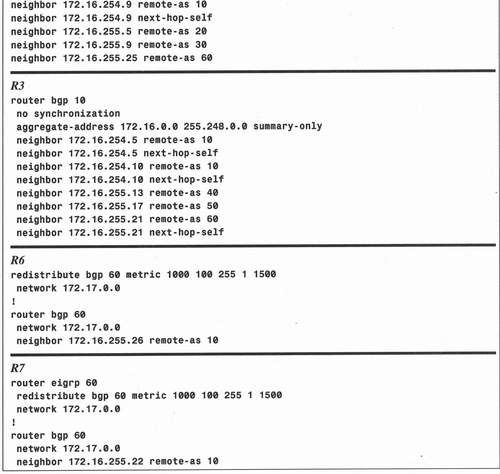

例3-172：R1、R3、R6和R7的配置。

例3-173显示了R7的路由表，从表中可以看出是否实现了上述目标？如果没有，为什么？

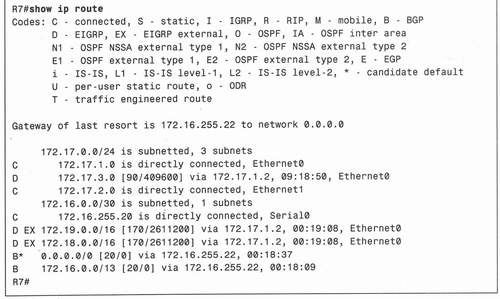

例3-173：故障检测及排除练习题（6）中R7的路由表。

答案：没有完全实现上述目标。虽然去往172.18.0.0/24和172.19.0.0/24的路由是正确的，但去往172.20.0.0/24和172.21.0.0/24的路由没在路由表中。这是因为在路由器R3上配置的命令aggregate-address不但抑制了向R3的对等体宣告精确路由，而且还抑制了向其IBGP对等体宣告精确路由，因而R1不知道去往172.20.0.0/24和172.21.0.0/24的路由。

（7）再次回顾例3-19和例3-98，Meribel将其本地路由172.17.0.0宣告给EBGP对等体（ORIGIN属性为Incomplete），而Lillehammer又将该路由宣告回Meribel（ORIGIN属性为IGP）。请问这是否会让Meribel优选来自Lillehammer的路由，从而形成路由环路？

答案：不会。虽然对BGP决策进程来说，IGP的ORIGN属性优先级高于Incomplete的ORIGIN属性，但管理性权值的优先级要高于ORIGIN属性。在默认情况下，Meribel给本地发起的路由分配的权值是32768，而给学习自外部的路由分配的权值是0，因而本地路由的优先级较高。

（8）例3-174给出了图3-24中路由器Colorado的配置情况。

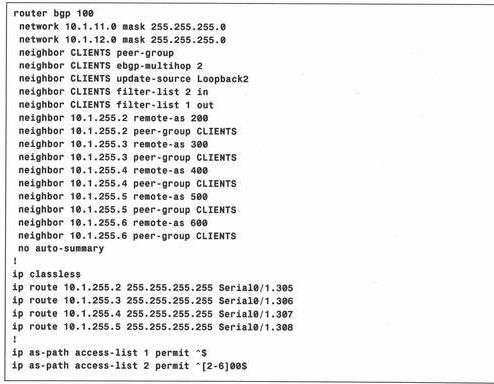

例3-174：图3-24中路由器Colorado的配置。

图3-24中显示的所有路由器ID都配置在环回接口上，除BGP之外，这些路由器上未运行任何路由协议。假设图中所示的全部链路都正常，请问其他5台路由器是否都是Colorado的EBGP对等体？如果不是，为什么？

答案：不是。由于Colorado没有关于10.1.255.6/32的静态路由，因而路由器NewHampshire不是Colorado的EBGP对等体。

（9）参考故障检测及排除练习题（8）中路由器Colorado（如图3-24所示）的配置文件，请问从配置中删除语句no auto-summary的后果是什么？

答案：删除该语句对图中的拓扑结构不会产生任何影响，这是因为所有的路由器ID以及所有自治系统的地址都是10.0.0.0的子网。

（10）参考故障检测及排除练习题（8）中的配置文件，请问入站路由过滤器允许哪些路由？

答案：入站路由过滤器引用了AS_PATH列表2，该列表允许AS_PATH满足以下条件的所有路由。

•　路由的AS_PATH由单个AS号组成；

•　AS号的十进制表示值必须是3位数；

•　AS号的第一个数字必须是2〜6（含2和6）；

•　AS号的第二个和第三个数字必须是0。

（11）参考故障检测及排除练习题（8）中路由器Colorado（如图3-24所示）的配置文件，请问子网10.1.3.0/24中的主机可以ping哪些子网（除了自身AS内部的子网或AS间链路之外）？

答案：仅能ping子网10.1.11.0/24、10.1.12.0/24和10.1.255.1/32，这是因为Colorado上

的出站路由过滤器阻止其EBGP对等体学习本地路由之外的任何路由。

第4章

（1）请指出例4-33配置中的错误。

例4-33：故障检测与排除练习题（1）的配置文件。

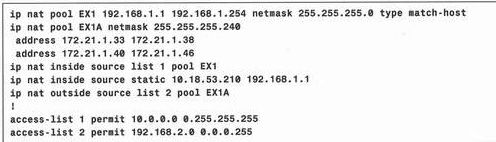

答案：静态映射中的IG地址覆盖了地址池EX1。

（2）图4-30中的RTR1连接了两个地址空间重叠的互联网络。

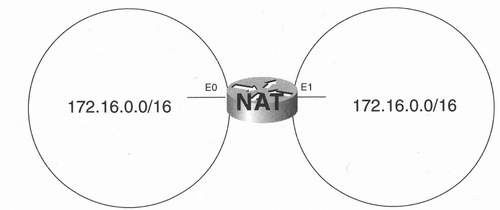

图4-30　故障检测与排除练习题（2）所要使用的互联网络

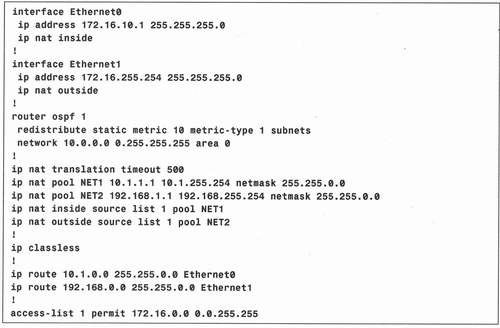

在图中的路由器上部署了NAT机制（具体配置详见例4-34），但是网络设备无法通过该路由器进行通信，请问错在何处？

例4-34：故障检测与排除练习题（2）的配置文件。

答案：问题并不在于NAT，而在于路由。这是因为所有的地址转换都是动态的，通信双方的主机都无法确定初始地址，因而也就没有办法将数据包发送给对方。

（3）参考图4-21中Cozumel和Guaymas的配置，如果删除这两个配置中的access-list 1的第一行，将会产生什么结果？Cozumel和Guaymas是否仍能ping通对方？

答案：当其中的一台路由器向另一台路由器发送源自其E1接口的数据包时，该数据包的源地址将被转换为IG地址池中的地址。即便换转了源地址，这两台路由器仍能ping通对方。例如，假设Cozumel向Guaymas发出ping包，其源地址10.255.13.254可能会被转换为206.100.176.50，虽然Guaymas并不知道该地址属于其直连子网的一部分，但是它有一条去往206.100.176.0/20（指向Cozumel）的路由，因而Guaymas在发送ping的响应包时，该响应包会被转发到Cozumel，其目的地址又被转换回10.255.13.254。

第6章

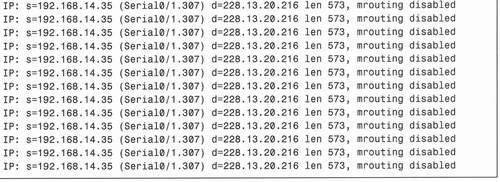

（1）请说明例6-63输出结果的含义。

例6-63：故障检测与排除练习题（1）的输出结果。

答案：由于没在路由器上启用多播路由，因而这些多播包将被丢弃。

（2）请说明例6-64输出结果的含义。

例6-64：故障检测与排除练习题（2）的输出结果。

答案：上述输出结果表示在接口E0上接收到（192.168.13.5，227.134.14.26）的多播包，显然该接口不是去往多播源的上行接口，因而该接口不是RPF接口，这些多播包也就无法通过RPF检查，从而被丢弃。

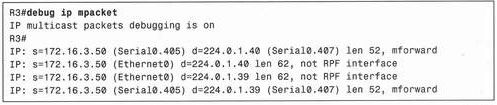

（3）请说明例6-65输出结果的含义。

例6-65：故障检测与排除练习题（3）的输出结果。

答案：在地址172.16.3.50处的路由器既是一个C-RP（224.0.1.39），也是一个映射代理。接口S0.405正在接收Auto-RP消息，并从接口S0.407向外转发这些消息，此外，接口E0上也接收到这些消息，但没有通过RPF检查，因而接口S0.405是去往172.16.3.50的上行接口。

（4）图6-12所示4台路由器中哪台路由器是PIM指派路由器？

答案：IP地址最大的路由器是PIM DR，因而RT4是PIM DR。

（5）图6-12中的哪台路由器正向组成员发送IGMPv2查询消息？

答案：IP地址最小的路由器是IGMPv2查询路由器，因而RT2是查询路由器。

（6）表6-5列出了去往图6-12中多播源172.16.12.18的所有单播路由，请问哪台路由器是PIM转发路由器？

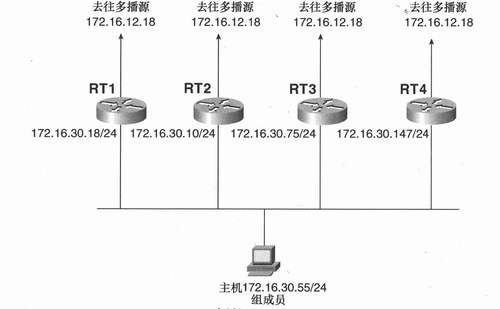

图6-12　故障检测与排除练习题（4）、（5）、（6）的拓扑结构

表6-5　去往图6-12中多播源172.16.12.18的所有单播路由

答案：管理性距离最小的路由器是PIM转发路由器；在管理性距离相等的情况下，度量值最小的路由器是PIM转发路由器。EIGRP的管理性距离是90，而OSPF的管理性距离为110，因而EIGRP的管理性距离较小。对这两台EIGRP路由器来说，R2的路由拥有较小的度量值，因而R2是PIM转发路由器。

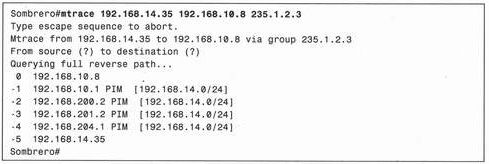

（7）例6-66显示了图6-10所示PIM域的RPF跟踪情况，该路由器运行的单播IGP是RIP-2。请问该跟踪信息是否指示了什么问题？

例6-66：故障检测与排除练习题（7）的mtrace输出结果。

答案：是的。Beret和Boater之间存在等价路径（或者经过Turban，或者经过Fez）。由于Beret可以只有一个RPF邻居，因而其选择IP地址最大的邻居。在本练习题中，Turban的IP地址最大，但跟踪结果显示其使用的路径是经过Fez的路径，因而可以知道Beret与Turban之间存在问题。
