7.5　案例研究：配置MBGP

如图7-14所示，AS 200正在向转接AS 100宣告前缀172.16.226.0/24和172.16.227.0/24，并用于正常的AS间路由。此外，AS 200也拥有少量多播源，分别是IP地址为172.16.224.1和172.16.225.50的主机。子网172.16.227.0/24上也有少量多播源，而且该前缀同时被宣告为单播前缀和多播源前缀。

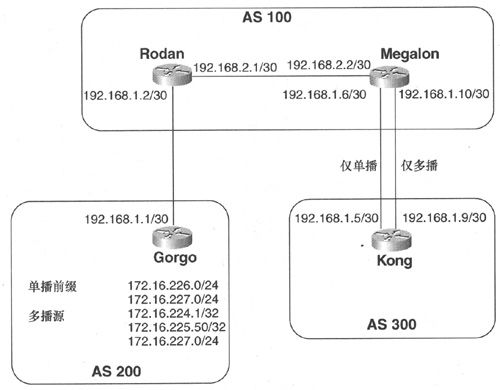

图7-14　AS 200正在宣告部分前缀和地址。某些是单播，某些是多播，某些同时是单播和多播

例7-7显示了图7-14中Gorgo和Rodan的配置情况。

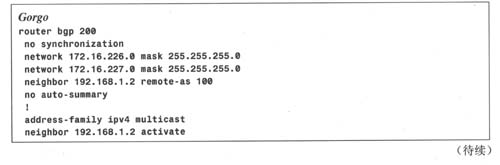

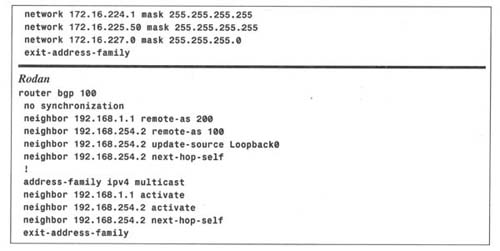

例7-7：图7-14中Gorgo和Rodan的配置情况。

这两台路由器BGP配置中的单播部分与第3章中的配置没什么区别。与Gorgo将两个单播前缀宣告到了AS 100中一样，配置中标识了它们的邻居及相应的AS号。

注意：　本章假设读者已经熟悉了单播BGP的配置方法。如果对next-hop-self和update-source等IBGP工具还不清楚的话，请复习第3章的相关内容。

命令address-family ipv4 multicast的作用是激活MBGP。回顾7.4.1小节中的内容，MBGP使用了两个新属性（MP_REACH_NLRI和MP_UNREACH_NLRI），而且这些属性的AFI代码对IPv4来说始终为1，关键字multicast将这些属性的Sub-AFI设置为多播。命令address-family之后的MBGP配置情况与单播BGP的配置非常相似，标识了MBGP邻居，也标识了被宣告为多播的前缀。关键字activate表示已经为该邻居激活了MBGP，仅在BGP下指定（MBGP不指定）对等体的AS号。需要注意的是，IBGP配置中的next-hop-self等命令在MBGP下的使用方式与BGP一样，也可以为MBGP邻居单独配置策略。最后的命令exit-address-family是由Cisco IOS软件自动输入的，作为MBGP配置内容的结束标记。

使用了命令address-family ipv4 multicast之后就隐含了启用命令address-family ipv4 unicast。虽然该命令从不显示在配置文件，但的确应用到了单播BGP配置中，其结果就是该配置片段中指定的前缀被赋予了属性MP_REACH_NLRI和一个单播Sub-AFI。请注意，前缀172.16.227.0/24出现在Gorgo的BGP和MBGP配置中，之后该前缀同时作为单播和多播前缀（Sub-AFI=3）被宣告出去。

如例7-8所示，命令show ip bgp ipv4显示了上述配置结果，第一次使用了关键字unicast，第二次使用了关键字multicast，显示了所有Sub-AFI与关键字相匹配的前缀。请注意，由于前缀172.16.227.0/24被同时配置为单播和多播前缀，因而出现在两个输出结果中。

注意：　命令show ip bgp ipv4 unicast与命令show ip bgp的输出结果相同。

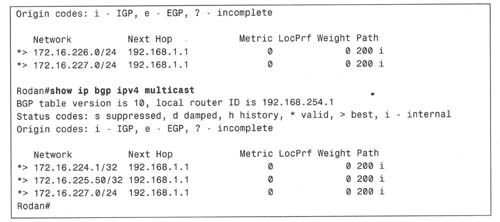

例7-8：命令show ip bgp ipv4 unicast所显示的前缀情况（根据它们的Sub-AFI值）。

由于图7-14中的Megalon和Kong为单播BGP和MBGP使用了不同的链路，因而它们的配置相对较为复杂。例7-9显示了这两台路由器的配置情况。

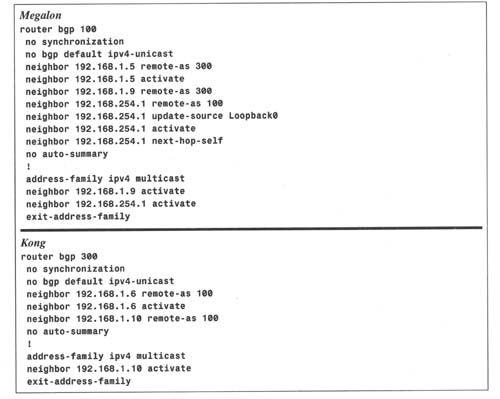

例7-9：Megalon和Kong为单播和多播使用不同数据链路的配置情况。

从上例的MBGP配置中可以看出，只有子网192.168.1.8/30被建立了MBGP对等关系，在单播BGP配置中出则现了一些新命令。请记住，在调用命令address-family ipv4 multicast的时候会隐式地自动调用命令address-family ipv4 unicast，对子网192.168.1.8/30来说，由于不期望存在单播BGP流量，因而使用命令no ip default ipv4-unicast来阻止这种自动配置行为。之后，利用命令neighbor activate在所期望的链路上显式启用单播BGP。请注意，子网 192.168.2.1/30和192.168.1.4/30上激活了BGP，而子网192.168.1.8/30上却没有。由于本链路只有在BGP中指定的AS号，因而可以建立对等关系。

例7-10显示了例7-9的配置结果，该输出结果与例7-8相似。例7-8对单播和多播前缀做了正确划分，但本例中单播前缀的下一跳地址是192.168.1.6，而多播前缀的下一跳地址（RPF邻居）却是192.168.1.10。

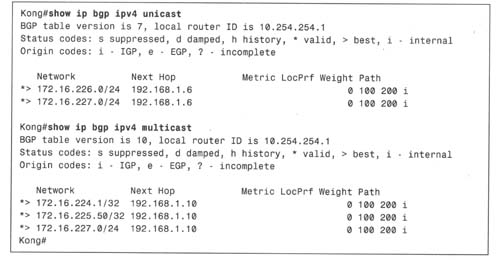

例7-10：AS 300已接收到AS 200宣告的前缀，为Kong与Megalon之间的仅单播链路（unicast-only link）和仅多播链路（multicast-only link）使用了正确的下一跳地址。

例7-11以172.16.227.0/24（该前缀被同时宣告为单播和多播前缀）为例给出了实际的BGP和MBGP宣告应用示例，对172.16.227.1执行了路由查找操作，输出结果显示该路由携带了下一跳地址192.168.1.6（是图7-14中的仅单播链路）。接下来，对该地址执行了RPF查找操作，查找结果返回了下一跳地址192.168.1.10（图7-14中的仅多播链路）。因而可以看出，按照地址的不同使用功能，同一个地址可以引用两条不同的链路。

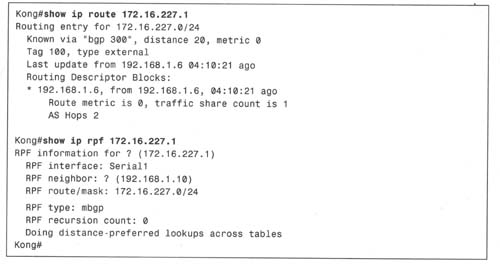

例7-11：对172.16.227.1执行路由查找显示的下一跳为192.168.1.6，而对该地址执行 RPF查找显示的下一跳则是192.168.1.10。

最后需要强调的是，MBGP并不会影响多播流量的转发操作。对图7-14所示存在多条并行链路的应用环境来说，需要进行额外的配置来强制多播流量只通过仅多播链路进行转发，而MBGP的作用仅仅是允许RPF信息穿越AS边界进行分发。
