3.8配置练习题

表3-4给出了本章配置练习题（1）～(13）所要用到的路由器及地址情况。附录E中提供了以下配置练习题的答案。

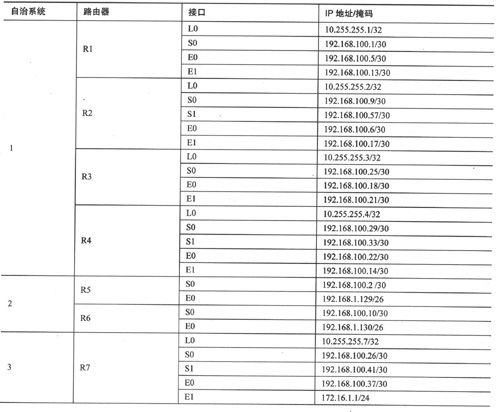

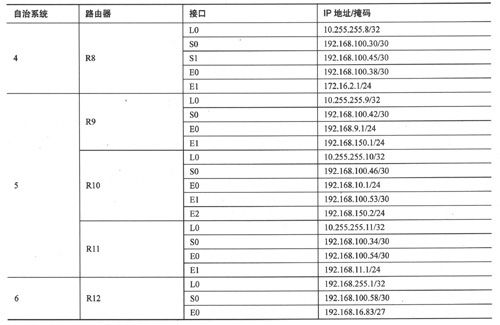

表3-4配置练习题（1)〜(13）所要用到的路由器及地址情况。

表3-4列出了配置练习题（1)～(13）所要用到的自治系统、路由器、接口及相应的IP地址，并列出了所有路由器的接口情况。对每道配置练习题来说，如果表中指示该路由器拥有一个环回接口，那么该接口就应该是所有IBGP连接的源。除非练习题中有特别规定，否则EBGP连接应该总是位于物理接口地址之间。

提示：在做每道配置练习题之前，应该根据表中所列子网画出互联网络的拓扑结构。

(1）表3-4中的AS 1是一个转接AS，其IGP是OSPF,aera 0跨越整个AS。要求不将AS内部的网络宣告到AS之外，而且运行了EBGP的子网都不允许被宣告到AS 1之内。请写出AS 1中的路由器配置，将所有内部邻居都归入对等体LOCAL。对R3来说，仅允许在环回接口间建立EBGP对等关系。最后，要使用密码ExeRcisel来验证所有的IBGP连接。

(2）表3-4中的AS 2是一个末梢（非转接）AS，其IGP是EIGRP。请配置AS 2中的路由器，让它们与外部对等体建立EBGP对等关系，并将EIGRP路由重分发到BGP中。此外，要求将学习自BGP的路由重分发到EIGRP中。最后，请部署必需的路由过滤器，以防止不正确路由被重分发。

(3）网络192.168.1.0、192.168.2.0、192.168.3.0、192.168.4.0和192.168.5.0均位于AS 2之中，AS 2的管理员希望邻居AS在发送去往192.168.1.0和192.168.3.0的流量时优选R5，并希望邻居AS在发送去往192.168.2.0和192.168.4.0的流量时优选R6，此时次优链路均作为更优链路的备份链路。192.168.5.0是一个私有网络，不允许将其宣告给EBGP对等体。请修改配置练习题（2）的配置文件，以实现上述路由策略。

(4）配置R5和R6的EBGP邻居，以便将默认路由宣告给AS 2。注意，不允许宣告其他路由。

(5)AS 2的邻居AS的管理员不同意配置练习题（2）中的某些路由策略，希望其AS中的所有路由器在发送去往192.168.3.0的流量时优选R6，将R5作为备份，在发送去往192.168.4.0的流量时优选R5，将R6作为备份。配置练习题（2）中的其他策略均接受。请给出实现上述路由策略的配置文件。

(6）表3-4中的AS 3是一个末梢（stub)AS,AS 4是一个转接AS，这两个自治系统的IGP均为OSPF,R7和R8的内部接口均位于aera 0。请给出R7和R8的BGP及OSPF配置文件，将表3-4所列出的内部地址均宣告给所有的EBGP对等体，并确保OSPF域中的路由器能够到达外部目的地。不要在BGP和OSPF之间进行路由的重分发，而且要确保R7的BGP路由器ID为192.168.3.254。

(7）请修改配置练习题（6）的配置文件，让R7和R8在直连两者的链路上运行OSPF，并将BGP从该链路上删除。子网172.16.3.0/24与172.16.4.0/24之间的流量应优选该直连链路，而将其他EBGP链路均作为备用链路。AS 3内的其他地址与AS 4间的流量应优选EBGP链路，而将直连链路作为备用链路。此外，来自其他自治系统的流量可以将直连链路作为备用路由。例如，在去往AS 4的EBGP链路出现故障时，邻居AS可以将去往AS 4的流量发给AS 3，再通过该直连链路转发给AS 4。

(8）表3-4中的AS 5是一个转接AS，其IGP是IS-IS,level 2区域47.0001跨越整个AS,192.168.9.0、192.168.10.0、192.168.11.0和192.168.12.0均是AS 5的内部网络。请给出R9、R10和R11的IS-IS及BGP配置文件，要求确保IS-IS域中的路由器都知道所有的外部路由，并将所有的内部网络都宣告给全部EBGP对等体。不要将IS-IS路由重分发到BGP中。

(9）请修改配置练习题（8）的配置文件，仅让AS 4知道网络192.168.12.0，其他自治系统都不知道。

(10）请修改配置练习题（9）的配置文件，让AS 3和AS 4优选经AS 1的路径去往网络192.168.11.0。

(11）表3-4中的AS 6拥有192.168.16.0、192.168.17.0、192.168.18.0和192.168.19.0等几个内部网络。请给出R12的BGP配置，要求向其邻居AS宣告这些网络以及这些网络的汇总路由，而邻居AS仅向其他自治系统宣告汇总路由。

(12）请修改R12的EBGP邻居的最后配置，让邻居不接受不属于R12宣告的聚合路由的所有前缀，不接受长于24bit的前缀，而且要求所接受的前缀数量不得超过5条。

(13）例3-164给出了表3-4中R7的BGP配置情况，表3-4中所列出的前缀均通过OSPF进行宣告。

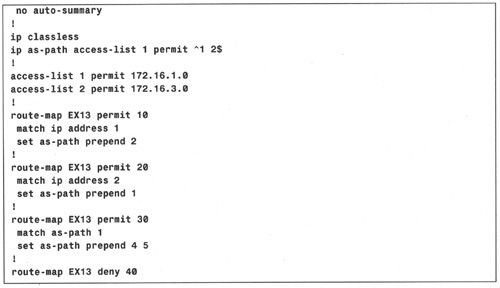

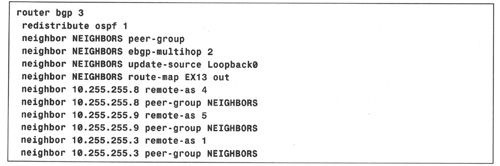

例3-164：路由器R7的配置。

（待续）

请解释路由映射EX 13的作用。

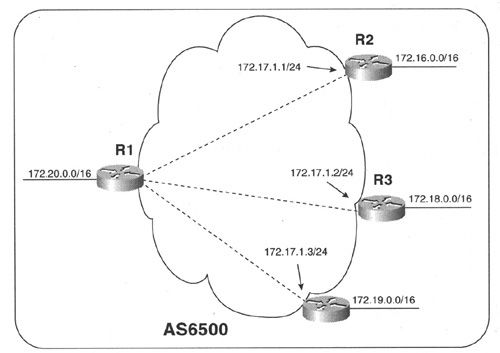

(14）图3-36中的路由器R1是路由器R2、R3和R4的路由反射器，并通过帧中继PVC与这些邻居进行互连。请给出R1的配置文件，要求为连接在这4台路由器上的网络提供完全的网络连接性，簇ID为6500。

图3-36配置练习题（14）的路由反射簇
