4.4　NAT 的故障检测与排除

Cisco NAT机制可以完成很多功能，配置也非常简单。如果出现了故障，可以重点关注以下问题。

•　动态地址池是否包含了正确的地址段？

•　动态地址池之间是否与地址重叠？

•　静态映射所用的地址与动态地址池中的地址是否重叠？

•　访问列表是否正确指定了需要进行转换的地址？是否遗漏了部分地址？是否包含了部分不应包含在内的地址？

•　是否正确指定了内部和外部接口？

对一个新的NAT配置来说，最常见的问题不是NAT本身，而是路由问题。请记住，NAT需要改变数据包中的源地址或目的地址。在进行地址转换之后，路由器是否知道如何路由新的地址？

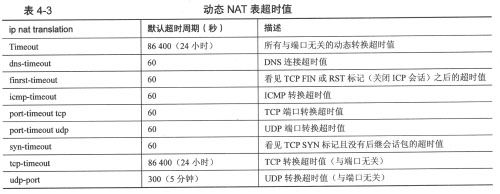

另一个问题就是超时。如果NAT表中的动态映射表项超时后，被转换地址仍然被缓存在某些系统中，那么数据包将会被发送给错误的地址，或者目的地被误认为已经消失。除了前面已经讨论过的命令ip nat translation timeout之外，还可以更改其他默认超时周期。表4-3列出了命令ip nat translation可用的全部关键字及相应的默认超时周期值，可以将默认值更改为0~2 147 483 647秒之间的任何值。

NAT表所能容纳的映射表项理论上没有数量上的限制，但在实际应用中，映射表项的数量受到NAT设备的内存和CPU的限制，或者受到可用地址或可用端口的数量限制，每条NAT映射表项大约要占用160字节的内存容量。如果今后遇到因性能或策略等因素而不得不限制Nat映射表项时，可以使用命令ip nat translation max-entries。

另一条非常有用的故障检测与排除命令是show ip nat statistics（如例4-32所示）。该命令将显示NAT配置的汇总信息，包括有效转换类型的数量、命中现有映射表项的次数、未命中现有映射表项的次数（导致试图创建一个新的映射表项）以及地址转换到期的数量，对动态地址池来说，还包括地址池类型、全部可用地址数、已分配地址数、未成功分配的次数以及使用地址池进行转换（refcount）的次数。

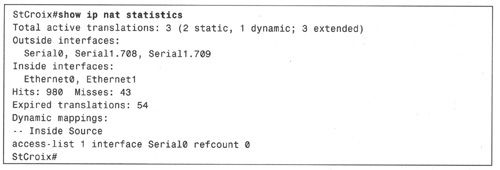

例4-32:命令show ip nat statistics可以显示很多有助于分析和检测及排除NAT配置故障的信息。

最后，可以手工清除NAT表中的动态NAT映射表项。这一招在希望尽快清除非期望映射表项（而不是等到超时周期过期）或需要清除整个NAT以重新配置地址池时非常有用。请注意，当地址池中的地址被映射到NAT表中时，Cisco IOS Software不允许更改或删除地址池。命令clear ip nat translations的作用是清除映射表项，可以通过全局和本地地址或者通过TCP和UDP转换（包括端口转换）来指定清除某条映射表项，也可以使用通配符（*;）来清除整个NAT表。当然，该命令只能清除动态映射表项，无法删除静态映射表项。
