5.2　5.8GHz频段频率规划

5.2.1　工作频率范围

IEEE 802.11a可以使用无许可证的国家信息基础设施（Unlicensed National Information Infrastructure,UNII）的UNII-1（5.15GHz～5.25GHz）、UNII-2（5.25GHz～5.35GHz）和UNII-3（5.725GHz～5.825GHz）频段总共300MHz的射频信道。

各国对允许的传输功率以及UNII波段是否可以用于Wi-Fi有着各自的法规，尤其是提供连续性200MHz带宽（5.15GHz～5.35GHz）的UNII-1和UNII-2频段（共有8个非重叠信道）。UNII-3另有100MHz频段可用，但在大多数国家只获准用于室外。

澳大利亚、新西兰和美国都批准了UNII-1和UNII-2（8个信道），新加坡批准了UNII-1（4个信道）。而在英国，IEEE 802.11a还不是完全合法，因为它会干扰同样使用5GHz波段的卫星通信。因而，目前只有3个国家能够利用8个非重叠信道供IEEE 802.11a在室内使用。

在中国大陆，IEEE 802.11a使用5.8GHz频段，工作频率范围为5725～5 850MHz。

5.2.2　信道划分

两个相邻Wi-Fi物理信道中心频率相距20MHz，中心频率分别对应的是UNII-1频段的36、40、44和48号信道，UNII-2频段的52、56、60和64号信道。

在中国大陆，5.8GHz频段可用频率范围为5 725～5 850MHz，总计125MHz带宽，划分为5个信道，每个信道带宽为20MHz。

具体信道配置方案如图5-9和表5-2所示。信道中心频率为5000＋5×n_ch（MHz），其中n_ch＝149，153，157，161，165（n_ch为信道号）。

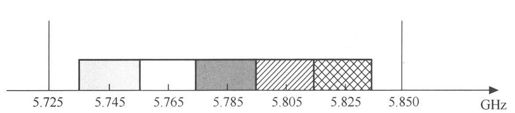

图5-9　5.8GHz频段信道划分

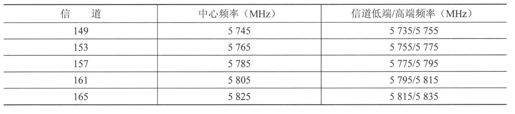

　　表5-2　　　　　5.8GHz频段信道配置频率表

5.2.3　5.8GHz频段频率规划

在IEEE 802.11a中，提供了12个互不交叠的信道，但是在中国大陆，可用的频段为5.8GHz，可用信道数为5。故此处只在5.8GHz频段上做IEEE 802.11a的频率规划。虽然这5个信道（信道号分别为149，153，157，161，165）是可用的，但是目前一般设备只支持工作在其中的4个信道上（信道号分别为149，153，157，161）。

1．典型的IEEE 802.11a覆盖设计（二维模型）

虽然IEEE 802.11a使用的是互不交叠的信道，但是为最大限度地减少信道之间的重叠和干扰，在分配信道时，应尽量错开分配相邻频点，使重叠区域的信号不受邻频干扰。

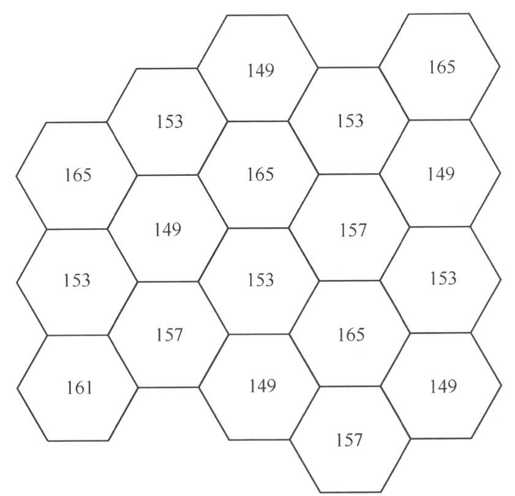

典型的IEEE 802.11a覆盖设计的二维模型如图5-10所示。

图5-10　典型的IEEE 802.11a覆盖设计（二维模型）

2．典型的IEEE 802.11a覆盖设计（三维模型）

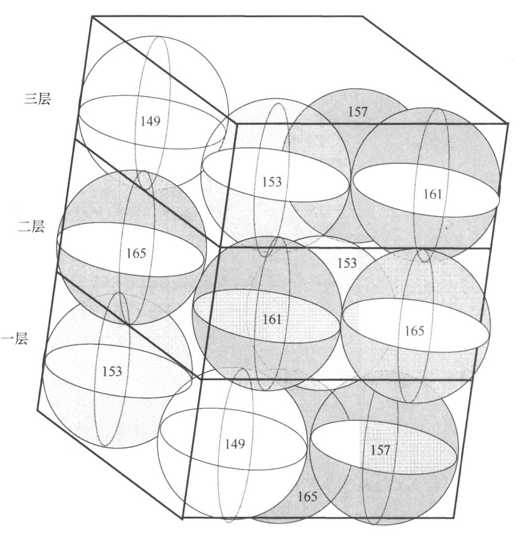

同样，基于以上原则，使用5.8GHz频段进行多楼层覆盖的典型IEEE 802.11a三维覆盖模型如图5-11所示。

图5-11　典型的IEEE 802.11a覆盖设计（三维模型）
