6.6　Wi-Fi核心网VLAN规划

VLAN技术的出现，主要是为了解决交换机在进行局域网互连时无法限制广播的问题。VLAN技术允许网络管理者将一个物理的LAN逻辑地划分成不同的广播域（即VLAN）。VLAN与物理上形成的LAN有着相同的属性，但由于其为逻辑划分而不是物理划分，所以同一个VLAN内的各个工作站无需被放置在同一个物理空间里，即这些工作站不一定属于同一个物理LAN网段。一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，即使是两台计算机有着同样的网段，如果两者没有相同的VLAN号，它们各自的广播流也不会相互转发，从而有助于控制流量，减少设备投资，简化网络管理，提高网络的安全性。

6.6.1　VLAN划分的优点

划分VLAN具备如下优点。

（1）限制广播域：广播域被限制在一个VLAN内，由VLAN用户发送的信息帧或数据包仅在VLAN内的成员之间传送，而不是向网络中的所有工作站发送，从而节省了带宽，提高了网络处理能力。

（2）增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他VLAN内的用户直接通信。由于VLAN划分在数据链路层实现，而子网划分在网络层实现，即使不同子网中的同名VLAN也不可以相互通信。因此，不同VLAN要进行通信需要通过路由器或三层交换机等设备。

（3）灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更加方便灵活。

6.6.2　VLAN划分原则

划分VLAN主要基于以下三种原则。

第一，网络性能原则。对于大型网络，网上过多的广播信息会使网络性能恶化，甚至形成广播风暴，引起网络堵塞。利用广播信息不会跨过VLAN的特点，VLAN划分可减少整个网络范围内广播包的传输，并缩小广播域，提高网络的传输效率，从而提高网络性能。

第二，安全性原则。由于各VLAN之间进行通信必须通过路由器转发，这为高级的安全控制提供了可能，增强了网络的安全性。对于大规模的网络，例如大型集团公司，某些部门之间的数据需要保密，可以通过划分VLAN对不同部门的网络进行隔离。

第三，组织结构原则。在某些网络的应用中，如果同一个部门的人员分散在不同的物理地点，他们之间实现数据共享和安全性保证需要跨地域（即跨交换机），因此可以将这个部门的用户设置在同一VLAN中。

针对实际业务需求，确定Wi-Fi网络VLAN划分的目的为：

（1）识别业务流量归属（即确定业务源AP）；

（2）隔离广播，减少广播风暴对网络的影响；

（3）增强网络的安全性，控制用户访问权限和逻辑网段大小，将不同用户群划分在不同VLAN；

（4）简化网络管理。

6.6.3　VLAN划分方案讨论

（1）基于AP的VLAN划分

Wi-Fi网络规划中VLAN的划分方式可采用基于AP的划分，即每个部署的AP划分为一个VLAN。例如：一个热点地区分为几个相对独立的部分，各个部分分别部署一个AP，则每个AP对应一个VLAN。如图6-7所示，某高级酒店作为一个热点地区，该酒店大楼包括5层，分别为H1、H2、H3、H4和H5，每层部署一个AP，对应VLAN1、VLAN2、VLAN3、VLAN4、VLAN5。

在这种方案中，通过VLAN的不同标号就可以识别具体的AP。但是由于VLAN的总数有限（不同路由器支持的VLAN划分数量有所不同，但通常只有4 096个），如果需在城域网中保证VLAN号唯一性，就要对AP部署数目进行限制。因此，这种方案存在VLAN的可扩展性问题。

（2）基于层次性的VLAN划分

基于层次性的VLAN划分是基于AC或BRAS的VLAN划分方案。对于使用AC连接AP的方案，每个AC下的AP都可以进行VLAN的独立划分。在同一个AC下为每个AP划分一个VLAN，其编号由1至4 096。由于每个AC可以支持的AP数通常少于200个，因此VLAN的数量对于一个AC而言是足够的。

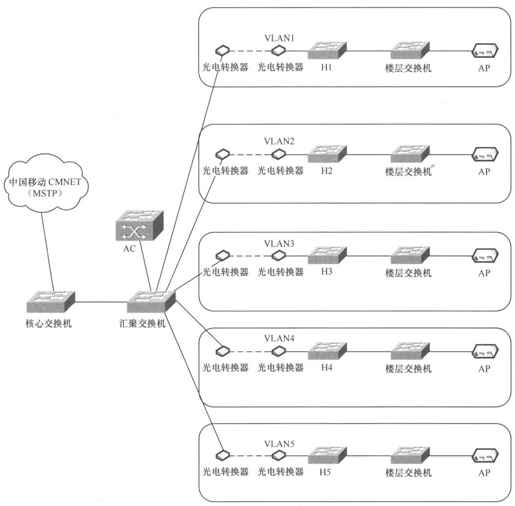

图6-7　某酒店VLAN划分方式

对于使用BRAS连接AP的方案，由于BRAS通常可以支持的并发认证用户数在1.5万以上，按照每个AP平均支持20个用户来计算，AP的数量可达到750个，此时VLAN的数量也基本可以满足每个AP单独划分为一个VLAN。

（3）QinQ

基于802.1q的Tag VLAN使用虚拟局域网ID（VLAN ID,VID）来划分不同的VLAN。当数据帧通过交换机的时候，交换机根据帧中Tag头（Tag Header）的VID信息来识别数据帧所在的VLAN（若帧中无Tag头，则应用帧所通过端口的默认VID信息来识别数据帧所在的VLAN）。这使得所有属于该VLAN的数据帧，不论是单址帧、多址帧或是广播帧，都将被限制在该VLAN中传播。这将使VLAN中主机能够相互通信，而不受其他主机的影响。

QinQ技术源于标准IEEE 802.1ad。协议中将用户私网VLAN Tag封装在公网VLAN Tag中，使报文带着两层VLAN Tag穿越运营商的骨干网络（公网）。在公网中报文只根据外层VLAN Tag（即公网VLAN Tag）传播，用户的私网VLAN Tag被屏蔽。QinQ实现过程如图6-8所示。外层的VLAN Tag不仅可以用于交换机VLAN的标识，还可以携带业务类别的信息。这样，结合两层VLAN标记就可以准确定位每个用户的AP位置。

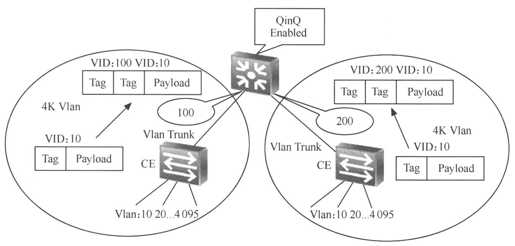

图6-8　QinQ功能示意图

为每个用户划分一个VLAN的主要优点体现在：拥有最小的广播域，网络工作效率高；用户之间的数据传送在二层上隔离，网络安全性高；每个用户拥有全网唯一的VLAN标志，可作为用户的标志，从而解决用户定位的问题；每用户一个VLAN，VLAN标志可作为区分用户进行不同服务类别处理的标签，从而增强QoS的易用性；每个用户一个VLAN使得网络的可操作性、可管理性更强。

QinQ每增加一层VLAN Tag就可以将所覆盖的用户VLAN数量增加4 096倍，两层VLAN标签可以支持4K×4KVLAN。通常情况下两层VLAN Tag就可以满足绝大多数需求。目前，大多数厂商的交换机设备都已经具备QinQ功能。

6.6.4　VLAN建设方案

针对上述的VLAN划分原则，以下提出两套VLAN划分的规划方案。VLAN划分包括业务VLAN和网管VLAN。

1．业务VLAN划分

在业务VLAN中，采用为每个AP划分一个VLAN的方式。根据Wi-Fi业务需要，在每条RADIUS话单上携带各自的VLAN信息，从而区分业务的接入AP，便于业务分析能够细化到AP。

2．网管VLAN划分

每个热点划分一个网管VLAN。具体建设方案如下所示。

方案一：针对VLAN划分数目不足的问题，可采用QinQ方案，使核心交换机支持QinQ方案。针对此方案，由于VLAN编号全局唯一，RADIUS话单上携带各自的VLAN信息，从而区分业务的接入AP。RADIUS话单如图6-9所示。

图6-9　RADIUS话单示例

方案二：采用基于层次性的VLAN划分方案。此时，从全局范围而言，VLAN编号并不唯一。对于本地认证的用户而言，由于对用户的私有IP地址进行了根据热点的统一规划，因此通过用户主叫IP就可确定用户所在的热点及热点的AP位置。对于集团认证的用户而言，由于对NAT转换发生在BRAS或AC中，因此，通过用户主叫IP就可确定对应的BRAS或AC。而在统一BRAS或AC中，VLAN编号对于每个AP而言是唯一的，通过AC子网地址段和VLAN编号可唯一定位一个具体的VLAN。针对此方案，首先将用户私有IP地址（全局唯一）映射到具体AC，再根据VLAN号确定AP。此方案需要制定相关的私有IP地址与AC的对应查询系统。例如：13812345678用户的接入AP可通过其主叫IP地址192.168.20.1定位到相应的AC，再通过其VLAN号定位到其接入的AP，如表6-16所示。

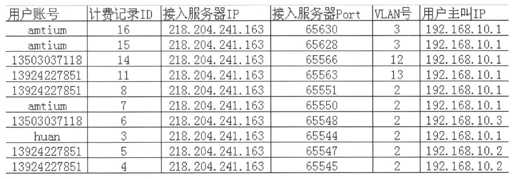

　　表6-16　　　　　VLAN分配示例
