4.4.2　Client、Master和Worker间的通信

在Standalone模式下，存在以下角色。

·Client：提交作业。

·Master：接收作业，启动Driver和Executor，管理Worker。

·Worker：管理节点资源，启动Driver和Executor。

1.模块间的主要消息

这里结合图4-15列出了各个模块之间传递的主要消息及其作用：

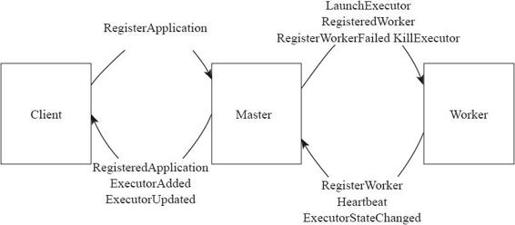

4.4.2　Client、Master和Worker间的通信 - 图1

图4-15　Spark通信模型

（1）Client to Master

RegisterApplication：注册应用。

（2）Master to Client

·RegisteredApplication：注册应用后，回复给Client。

·ExecutorAdded：通知Client Worker已经启动了Executor，当向Worker发送Launch-Executor时，通知Client Actor。

·ExecutorUpdated：通知Client Executor状态已更新。

（3）Master to Worker

·LaunchExecutor：启动Executor。

·RegisteredWorker：Worker注册的回复。

·RegisterWorkerFailed：注册Worker失败的回复。

·KillExecutor：停止Executor进程。

（4）Worker to Master

·RegisterWorker：注册Worker。

·Heartbeat：周期性地Master发送心跳信息。

·ExecutorStateChanged：通知Master，Executor状态更新。

2.主要的通信逻辑

Actor之间，消息发送端通过“！”符号发送消息，接收端通过receive方法中的case模式匹配接收和处理消息。下面通过源码介绍Client、Master、Worker这3个Actor的主要通信接收逻辑。

（1）Client Actor通信代码逻辑

Client Actor通信代码逻辑如下所示。

  1. private class ClientActor（driverArgs： ClientArguments， conf： SparkConf） extends Actor with Logging {
  2. ……
  3. override def preStart（） = {
  4.     masterActor = context.actorSelection（Master.toAkkaUrl（driverArgs.master））
  5.    ……
  6.     driverArgs.cmd match {
  7.       case "launch" =>
  8.      ……
  9.   /*在这段代码向Master 的Actor提交Driver*/
  10.         masterActor ！ RequestSubmitDriver（driverDescription）
  11.   ……
  12.     }
  13.   }
  14. ……
  15. override def receive = {
  16.    /*接收Master命令在Worker创建Driver成功与否的消息*/
  17.     case SubmitDriverResponse（success， driverId， message） =>
  18.       println（message）
  19.       if （success） pollAndReportStatus（driverId.get） else System.exit（-1）
  20.    /*接收终止Driver成功与否的通知*/
  21.     case KillDriverResponse（driverId， success， message） =>
  22.       println（message）
  23.       if （success） pollAndReportStatus（driverId） else System.exit（-1）
  24.     ……
  25.   }
  26. }

（2）Master Actor通信代码逻辑

Master Actor通信代码逻辑如下所示。

  1. private[spark] class Master（
  2.      host： String，
  3.      port： Int，
  4.      webUiPort： Int，
  5.      val securityMgr： SecurityManager）
  6. extends Actor with Logging {
  7. ……
  8. override def receive = {
  9.    /*选举为Master，并判断该Master的State为RecoveryState.RECOVERING，恢复beginRecovery*/
  10.     case ElectedLeader => {
  11.      ……
  12.     }
  13.    /*完成恢复*/
  14.     case CompleteRecovery => completeRecovery（）
  15.     ……
  16. /*注册Worker*/
  17.     case RegisterWorker（id， workerHost， workerPort， cores， memory， workerUiPort，
  18.     publicAddress） =>
  19.     {
  20.       ……
  21.       /*如果Master的状态为RecoveryState.STANDBY，则不对Worker进行注册*/
  22.       if （state == RecoveryState.STANDBY） {
  23.       } else if （idToWorker.contains（id）） {
  24.       /*该Worker已经注册，通知Worker不能重复注册*/
  25.         sender ！ RegisterWorkerFailed（"Duplicate worker ID"）
  26.       } else {
  27.         val worker = new WorkerInfo（id， workerHost， workerPort， cores， memory，
  28.           sender， workerUiPort， publicAddress）
  29.         if （registerWorker（worker）） {
  30.           persistenceEngine.addWorker（worker）
  31.        /*Worker注册成功，通知Worker*/
  32.           sender ！ RegisteredWorker（masterUrl， masterWebUiUrl）
  33.           schedule（）
  34.         } else {
  35.         ……
  36.       /*Worker注册失败，通知Worker*/
  37.           sender ！ RegisterWorkerFailed（"Attempted to re-register worker at same
  38.               address： "+ workerAddress）
  39.         }
  40.       }
  41.     }
  42.     case RequestSubmitDriver（description） => {
  43.     /*如果Master的状态为ALIVE，则提交Driver，否则通知Client无法提交*/
  44.       if （state ！= RecoveryState.ALIVE） {
  45.         val msg = s"Can only accept driver submissions in ALIVE state. Current state： $state."
  46.         sender ！ SubmitDriverResponse（false， None， msg）
  47.       } else {
  48.         ……
  49.        /*提交Driver*/
  50.         sender ！ SubmitDriverResponse（true， Some（driver.id），
  51.           s"Driver successfully submitted as ${driver.id}"）
  52.       }
  53.     }
  54.     case RequestKillDriver（driverId） => {
  55.       if （state ！= RecoveryState.ALIVE） {
  56.       /*如果Master状态不是ALIVE，则通知请求者无法终止Driver*/
  57.          val msg = s"Can only kill drivers in ALIVE state. Current state： $state."
  58.         sender ！ KillDriverResponse（driverId， success = false， msg）
  59.       } else {
  60.         logInfo（"Asked to kill driver " + driverId）
  61.         val driver = drivers.find（_.id == driverId）
  62.         driver match {
  63.           case Some（d） =>
  64.             if （waitingDrivers.contains（d）） {
  65.             /*如果请求终止的Driver在等待队列，则从队列中删除Driver并更新Driver状态为KILLED*/
  66.               waitingDrivers -= d
  67.               self ！ DriverStateChanged（driverId， DriverState.KILLED， None）
  68.             } else {
  69.              /*通知所有Worker，查看Worker上是否运行着需要被终止运行的Driver进程，如果存
  70.              在则终止相应进程*/
  71.              d.worker.foreach { w =>
  72.                 w.actor ！ KillDriver（driverId）
  73.               }
  74.             }
  75.             val msg = s"Kill request for $driverId submitted"
  76.             logInfo（msg）
  77.             sender ！ KillDriverResponse（driverId， success = true， msg）
  78.           case None =>
  79.             // 通知请求者，请求被终止运行的Driver已经被终止运行或者不存在
  80.            ……
  81.         }
  82.       }
  83.     }
  84.     case RequestDriverStatus（driverId） => {
  85.   /*请求查找指定Driver的状态，如果找到，则返回相应的状态*/
  86.          ……
  87.     }
  88.     case RegisterApplication（description） => {
  89.       if （state == RecoveryState.STANDBY） {
  90.       } else {
  91.        /*如果Master的状态不为STANDBY，则创建并注册Application，并通知请求者*/
  92.         logInfo（"Registering app " + description.name）
  93.         val app = createApplication（description， sender）
  94.         registerApplication（app）
  95.         logInfo（"Registered app " + description.name + " with ID " + app.id）
  96.         persistenceEngine.addApplication（app）
  97.         sender ！ RegisteredApplication（app.id， masterUrl）
  98.         schedule（）
  99.       }
  100.     }
  101.     case ExecutorStateChanged（appId， execId， state， message， exitStatus） => {
  102.      /*通过元数据映射，获取到Executor，然后通知使用这个Executor的Driver更新Executor状
  103.             态。如果执行完，则移除Executor，如果异常退出，则移除Application*/
  104.      ……
  105.     }
  106.     case DriverStateChanged（driverId， state， exception） => {
  107.       /*当Driver的state为ERROR | FINISHED | KILLED | FAILED时，删除这个Driver*/
  108.       }
  109.     }
  110.     case Heartbeat（workerId） => {
  111.       idToWorker.get（workerId） match {
  112.         case Some（workerInfo） =>
  113.       /*更新Worker的最近心跳时间为最新时间*/
  114.           workerInfo.lastHeartbeat = System.currentTimeMillis（）
  115.        ……
  116.       }
  117.     }
  118.     case MasterChangeAcknowledged（appId） => {
  119.     ……
  120.     /*将指定的App状态置为WAITING，为下一步切换Master做准备*/
  121.           app.state = ApplicationState.WAITING
  122.     ……
  123.     }
  124.     case WorkerSchedulerStateResponse（workerId， executors， driverIds） => {
  125.      /*如果找到指定的Worker，则将Worker的状态置为ALIVE，并且查找对应App状态为idDefined的Executors，将这些executors都加入app中，然后保存这些Exectutor信息到Worker中，并将DriverIds中的Driver加入这个Worker中*/
  126.      ……
  127.     }
  128.     case DisassociatedEvent（_， address， _） => {
  129.       /*Worker或者Application发送请求，删除请求的Worker*/
  130.       addressToWorker.get（address）.foreach（removeWorker）
  131.       /*删除请求的应用*/
  132.       addressToApp.get（address）.foreach（finishApplication）
  133.       /*如果满足条件，则终止恢复*/
  134.       if （state == Recov· eryState.RECOVERING && canCompleteRecovery） { completeRecovery（） }
  135.     }
  136.     case RequestMasterState => {
  137.       /*向请求者返回Master状态*/
  138.       sender ！ MasterStateResponse（host， port， workers.toArray， apps.toArray， completedApps.toArray，
  139.         drivers.toArray， completedDrivers.toArray， state）
  140.     }
  141.     case CheckForWorkerTimeOut => {
  142.       /*检查并删除超时Worker*/
  143.     }
  144.     case RequestWebUIPort => {
  145.       /*向请求者返回Web UI的端口号*/
  146.     }
  147.   }
  148.  ……
  149. }

3.Worker Actor的消息处理逻辑

Worker Actor的消息处理逻辑，将通过下面的代码分析进行介绍。

  1. private[spark] class Worker（
  2.   host： String，
  3.   port： Int，
  4.   webUiPort： Int，
  5.   cores： Int，
  6.   memory： Int，
  7.   masterUrls： Array[String]，
  8.   actorSystemName： String，
  9.   actorName： String，
  10.   workDirPath： String = null，
  11.   val conf： SparkConf，
  12.   val securityMgr： SecurityManager）
  13.   extends Actor with Logging {
  14.   import context.dispatcher
  15. ……
  16. override def receive = {
  17.     case RegisteredWorker（masterUrl， masterWebUiUrl） =>
  18.       /*Worker收到Master传回的注册成功消息，然后Worker配置对应的Master*/
  19.       ……
  20.     case SendHeartbeat =>
  21.       /*收到主节点消息后，向主节点发送心跳，证明本Worker存活*/
  22.       masterLock.synchronized {
  23.         if （connected） { master ！ Heartbeat（workerId） }
  24.       }
  25.     case WorkDirCleanup =>
  26.      /*启动一个独立的线程去清理旧应用的目录和文件*/
  27.     val cleanupFuture = concurrent.future {
  28.          logInfo（"Cleaning up oldest application directories in " + workDir + " ..."）
  29.          Utils.findOldFiles（workDir， APP_DATA_RETENTION_SECS）
  30.           .foreach（Utils.deleteRecursively）
  31.       }
  32.       ……
  33.     case MasterChanged（masterUrl， masterWebUiUrl） =>
  34.       /*当选举出新的Master时，Worker更新Master节点URL等信息*/
  35.       logInfo（"Master has changed， new master is at " + masterUrl）
  36.       changeMaster（masterUrl， masterWebUiUrl）
  37.      ……
  38.   /*从Driver节点接收心跳消息*/
  39.     case Heartbeat =>
  40.      ……
  41.   /*在主节点注册Worker失败*/
  42.     case RegisterWorkerFailed（message） =>
  43.     /*启动Executor*/
  44.     case LaunchExecutor（masterUrl， appId， execId， appDesc， cores_， memory_） =>
  45.       /*启动Executor进程*/
  46.       if （masterUrl ！= activeMasterUrl） {
  47.          logWarning（"Invalid Master （" + masterUrl + "） attempted to launch executor."）
  48.       } else {
  49.         try {
  50.           logInfo（"Asked to launch executor %s/%d for %s".format（appId， execId， appDesc.name））
  51.           val manager = new ExecutorRunner（appId， execId， appDesc， cores_， memory_，
  52.             self， workerId， host，
  53.             appDesc.sparkHome.map（userSparkHome => new File（userSparkHome））.getOrElse（sparkHome），
  54.             workDir， akkaUrl， conf， ExecutorState.RUNNING）
  55.           /*对元数据进行更新*/
  56.           executors（appId + "/" + execId） = manager
  57.           manager.start（）
  58.           coresUsed += cores_
  59.           memoryUsed += memory_
  60.           masterLock.synchronized {
  61.             master ！ ExecutorStateChanged（appId， execId， manager.state， None， None）
  62.           }
  63.         } catch {
  64.           case e： Exception => {
  65.             logError（"Failed to launch executor %s/%d for %s".format（appId， execId， appDesc.name））
  66.             if （executors.contains（appId + "/" + execId）） {
  67.                 executors（appId + "/" + execId）.kill（）
  68.                 executors -= appId + "/" + execId
  69.             }
  70.             masterLock.synchronized {
  71.               master ！ ExecutorStateChanged（appId， execId， ExecutorState.FAILED，
  72.                   None， None）
  73.             }
  74.           }
  75.         }
  76.       }
  77.     /*Executor状态更新*/
  78.     case ExecutorStateChanged（appId， execId， state， message， exitStatus） =>
  79.       masterLock.synchronized {
  80.         /*同步通知Master节点，Executor状态进行了更新*/
  81.         master ！ ExecutorStateChanged（appId， execId， state， message， exitStatus）
  82.       }
  83.       val fullId = appId + "/" + execId
  84.       if （ExecutorState.isFinished（state）） {
  85.           executors.get（fullId） match {
  86.           /*如果Executor完成工作，则释放资源*/
  87.           case Some（executor） =>
  88.             logInfo（"Executor " + fullId + " finished with state " + state +
  89.               message.map（" message " + _）.getOrElse（""） +
  90.               exitStatus.map（" exitStatus " + _）.getOrElse（""））
  91.             executors -= fullId
  92.             finishedExecutors（fullId） = executor
  93.             coresUsed -= executor.cores
  94.             memoryUsed -= executor.memory
  95.          ……
  96.         }
  97.       }
  98.    /*终止Executor*/
  99.     case KillExecutor（masterUrl， appId， execId） =>
  100.       /*终止本Worker节点上运行的Executor*/
  101.       ……
  102.         executors.get（fullId） match {
  103.           case Some（executor） =>
  104.             logInfo（"Asked to kill executor " + fullId）
  105.             executor.kill（）
  106.    ……
  107.         }
  108.       }
  109.     /*启动Driver*/
  110.     case LaunchDriver（driverId， driverDesc） => {
  111.       /*接收Master节点命令，启动Driver*/
  112.       logInfo（s"Asked to launch driver $driverId"）
  113.       val driver = new DriverRunner（driverId， workDir， sparkHome， driverDesc， self， akkaUrl）
  114.       drivers（driverId） = driver
  115.       driver.start（）
  116.       coresUsed += driverDesc.cores
  117.       memoryUsed += driverDesc.mem
  118.     }
  119.     case KillDriver（driverId） => {
  120.        /*终止本Worker节点正在运行的Driver*/
  121.       ……
  122.     }
  123.     /*Driver状态更新*/
  124.     case DriverStateChanged（driverId， state， exception） => {
  125.       /*如果Worker上运行的Apllication的Driver状态为错误异常或者正常结束等，则打印相应的
  126. 状态日志，通知主节点并移除Driver*/
  127.       state match {
  128.         case DriverState.ERROR =>
  129.           logWarning（s"Driver $driverId failed with unrecoverable exception：
  130.                      ${exception.get}"）
  131.         case DriverState.FAILED =>
  132.           logWarning（s"Driver $driverId exited with failure"）
  133.         case DriverState.FINISHED =>
  134.           logInfo（s"Driver $driverId exited successfully"）
  135.         case DriverState.KILLED =>
  136.           logInfo（s"Driver $driverId was killed by user"）
  137.         case _ =>
  138.           logDebug（s"Driver $driverId changed state to $state"）
  139.       }
  140.       masterLock.synchronized {
  141.         master ！ DriverStateChanged（driverId， state， exception）
  142.       }
  143.       val driver = drivers.remove（driverId）.get
  144.       finishedDrivers（driverId） = driver
  145.       memoryUsed -= driver.driverDesc.mem
  146.       coresUsed -= driver.driverDesc.cores
  147.     }
  148.     case x： DisassociatedEvent if x.remoteAddress == masterAddress =>
  149.       /*与主节点失去连接，更新connected状态为false，等待Master重新连接*/
  150.       logInfo（s"$x Disassociated ！"）
  151.       masterDisconnected（）
  152.     case RequestWorkerState => {
  153.       /*向请求者返回本Worker的目前状态信息*/
  154.       sender ！ WorkerStateResponse（host， port， workerId， executors.values.toList，
  155.         finishedExecutors.values.toList， drivers.values.toList，
  156.         finishedDrivers.values.toList， activeMasterUrl， cores， memory，
  157.         coresUsed， memoryUsed， activeMasterWebUiUrl）
  158.     }
  159.   }
  160. ……
  161. }
