8.1.2　Spark SQL架构分析

Spark SQL与传统DBMS的查询优化器+执行器的架构较为类似，只不过其执行器是在分布式环境中实现，并采用Spark作为执行引擎。Spark SQL的查询优化是Catalyst，其基于Scala语言开发，可以灵活利用Scala原生的语言特性方便地扩展功能，奠定了Spark SQL的发展空间。Catalyst将SQL翻译成最终的执行计划，并在这个过程中进行查询优化。这里和传统不太一样的地方就在于，SQL经过查询优化器最终转换为可执行的查询计划，传统DB就可以执行这个查询计划了。而Spark SQL最后执行还是会在Spark内将执行计划转换为Spark的有向无环图DAG再执行。

1.Catalyst架构及执行流程分析

Catalyst的整体架构如图8-2所示。

8.1.2　Spark SQL架构分析 - 图1

图8-2　Spark SQL查询引擎Catalyst的架构

从图8-2中可以看到整个Catalyst是Spark SQL的调度核心，遵循传统数据库的查询解析步骤，对SQL进行解析，转换为逻辑查询计划和物理查询计划，最终转换为Spark的DAG执行。Catalyst的执行流程如图8-3所示。

8.1.2　Spark SQL架构分析 - 图2

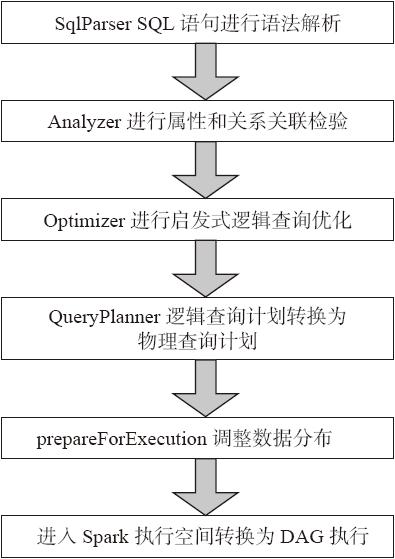

图8-3　Catalyst的执行流程

SqlParser将SQL语句转换为逻辑查询计划，Analyzer对逻辑查询计划进行属性和关系关联检验，之后Optimizer通过逻辑查询优化将逻辑查询计划转换为优化的逻辑查询计划，QueryPlanner将优化的逻辑查询计划转换为物理查询计划，prepareForExecution调整数据分布，最后将物理查询计划转换为执行计划进入Spark执行任务。

2.Spark SQL优化策略

查询优化是传统数据库中最为重要的一环，这项技术在传统数据库中已经很成熟。除了查询优化，Spark SQL在存储上也进行了优化，下面介绍Spark SQL的一些优化策略。

（1）内存列式存储与内存缓存表

Spark SQL可以通过cacheTable将数据存储转换为列式存储，同时将数据加载到内存缓存。cacheTable相当于在分布式集群的内存物化视图，将数据缓存，这样迭代的或者交互式的查询不用再从HDFS读数据，直接从内存读取数据大大减少了I/O开销。列式存储的优势在于Spark SQL只需要读出用户需要的列，而不需要像行存储那样每次都将所有列读出，从而大大减少内存缓存数据量，更高效地利用内存数据缓存，同时减少网络传输和I/O开销。数据按照列式存储，由于是数据类型相同的数据连续存储，所以能够利用序列化和压缩减少内存空间的占用。

（2）列存储压缩

为了减少内存和硬盘空间占用，Spark SQL采用了一些压缩策略对内存列存储数据进行压缩。Spark SQL的压缩方式要比Shark丰富很多，如它支持PassThrough、RunLengthEncoding、DictionaryEncoding、BooleanBitSet、IntDelta、LongDelta等多种压缩方式，这样能够大幅度减少内存空间占用、网络传输和I/O开销。

（3）逻辑查询优化

SparkSQL在逻辑查询优化（见图8-4）上支持列剪枝、谓词下压、属性合并等逻辑查询优化方法。列剪枝为了减少读取不必要的属性列、减少数据传输和计算开销，在查询优化器进行转换的过程中会优化列剪枝。

下面介绍一个逻辑优化的例子。

  1. SELECT Class FROM （SELECT ID，Name，Class  FROM STUDENT ） S WHERE S.ID=1

8.1.2　Spark SQL架构分析 - 图3

图8-4　逻辑查询优化

Catalyst将原有查询通过谓词下压，将选择操作ID=1优先执行，这样过滤大部分数据，通过属性合并将最后的投影只做一次，最终保留Class属性列。

（4）Join优化

Spark SQL深度借鉴传统数据库的查询优化技术的精髓，同时在分布式环境下调整和创新特定的优化策略。现在Spark SQL对Join进行了优化，支持多种连接算法，现在的连接算法已经比Shark丰富，而且很多原来Shark的元素也逐步迁移过来，如BroadcastHashJoin、BroadcastNestedLoopJoin、HashJoin、LeftSemiJoin，等等。

下面介绍其中的一个Join算法。

BroadcastHashJoin将小表转化为广播变量进行广播，这样避免Shuffle开销，最后在分区内做Hash连接。这里使用的就是Hive中Map Side Join的思想，同时使用DBMS中的Hash连接算法做连接。

随着Spark SQL的发展，未来会有更多的查询优化策略加入进来，同时后续Spark SQL会支持像Shark Server一样的服务端和JDBC接口，兼容更多的持久化层，如NoSQL、传统的DBMS等。一个强有力的结构化大数据查询引擎正在崛起。

3.如何使用Spark SQL

下面给出使用Spark SQL的示例。

  1. val sqlContext = new org.apache.spark.sql.SQLContext（sc）
  2. /* 在这里引入sqlContext下的所有方法，就可以直接用SQL方法查询*/
  3. import sqlContext._
  4. case class Person（name： String， age： Int）
  5. /* 下面的people是含有case类型数据的RDD，默认由Scala的implicit机制将RDD转换为SchemaRDD，SchemaRDD是SparkSQL中的核心RDD*/
  6. val people = sc.textFile（"examples/src/main/resources/people.txt"）.map（_.split（"，"））.map（p => Person（p（0）， p（1）.trim.toInt））
  7. /* 在内存的元数据中注册表信息，这样一个Spark SQL表就创建完成了*/
  8. people.registerAsTable（"people"）
  9. /* SQL语句就会触发上面分析的Spark SQL的执行过程
  10. val teenagers = sql（"SELECT name FROM people WHERE age >= 13 AND age <= 19"）
  11. /* 最后生成的teenagers也是一个RDD*/
  12. teenagers.map（t => "Name： " + t（0））.collect（）.foreach（println）

下面将介绍Shark，虽然Shark已经完成学术使命终止开发，但是其中的架构和优化策略还是有借鉴意义的。
