6.2.3　时空穿越魔术——defaultServiceManager

defaultServiceManager函数的实现在IServiceManager.cpp中完成。它会返回一个IServiceManager对象，通过这个对象，我们可以神奇地与另一个进程ServiceManager进行交互。是不是有一种观看时空穿越魔术表演的感觉？

1.魔术前的准备工作

先来看看defaultServiceManager都调用了哪些函数。返回的这个IServiceManager到底又是什么？具体实现代码如下所示：

[—＞IServiceManager.cpp]

sp＜IServiceManager＞defaultServiceManager（）

{

//看样子又是一个单例，英文名叫Singleton,Android是一个优秀的源码库，大量使用了

//设计模式，建议读者以此为契机学习设计模式，首推GOF的《设计模式：可复用面向对象软件的基础》。

if（gDefaultServiceManager！=NULL）return gDefaultServiceManager；

{

AutoMutex_l（gDefaultServiceManagerLock）；

if（gDefaultServiceManager==NULL）{

//真正的gDefaultServiceManager是在这里创建的。

gDefaultServiceManager=interface_cast＜IServiceManager＞（

ProcessState：self（）-＞getContextObject（NULL））；

}

}

return gDefaultServiceManager；

}

哦，是调用了ProcessState的getContextObject函数！注意：传给它的参数是NULL，即0。既然是“庖丁解牛”，就还要一层一层地往下切。下面再看getContextObject函数，如下所示：

[—＞ProcessState.cpp]

sp＜IBinder＞ProcessState：getContextObject（const sp＜IBinder＞&caller）

{

/*

caller的值为0！注意，该函数返回的是IBinder。它是什么？我们后面再说。

supportsProcesses函数根据openDriver函数是否可成功打开设备来判断它是否支持process。

真实设备肯定支持process。

*/

if（supportsProcesses（））{

//真实设备上肯定是支持进程的，所以会调用下面这个函数。

return getStrongProxyForHandle（0）；

}else{

return getContextObject（String16（"default"），caller）；

}

}

getStrongProxyForHandle这个函数名怪怪的，可能会让人感到些许困惑。请注意，它的调用参数名叫handle，在Windows编程中经常使用这个名称，它是对资源的一种标识。说白了，其实就是有一个资源项，保存在一个资源数组（也可以是别的组织结构）中，handle的值正是该资源项在数组中的索引。

[—＞ProcessState.cpp]

sp＜IBinder＞ProcessState：getStrongProxyForHandle（int32_t handle）

{

sp＜IBinder＞result；

AutoMutex_l（mLock）；

/*

根据索引查找对应的资源。如果lookupHandleLocked发现没有对应的资源项，则会创建一个新的项并返回。这个新项的内容需要填充。

*/

handle_entry*e=lookupHandleLocked（handle）；

if（e！=NULL）{

IBinder*b=e-＞binder；

if（b==NULL||！e-＞refs-＞attemptIncWeak（this））{

//对于新创建的资源项，它的binder为空，所以走这个分支。注意，handle的值为0。

b=new BpBinder（handle）；//创建一个BpBinder。

e-＞binder=b；//填充entry的内容。

if（b）e-＞refs=b-＞getWeakRefs（）；

result=b；

}else{

result.force_set（b）；

e-＞refs-＞decWeak（this）；

}

}

return result；//返回BpBinder（handle），注意，handle的值为0。

}

2.魔术表演的道具——BpBinder

众所周知，玩魔术时必须有道具。这个穿越魔术的道具就是BpBinder。BpBinder是什么呢？有必要先来介绍它的孪生兄弟BBinder。

BpBinder和BBinder都是Android中与Binder通信相关的代表，它们都是从IBinder类中派生而来，如图6-2所示：

图　6-2　Binder家族图谱

从上图中可以看出：

BpBinder是客户端用来与Server交互的代理类，p即Proxy的意思。

BBinder则是与proxy相对的一端，它是proxy交互的目的端。如果说Proxy代表客户端，那么BBinder则代表服务端。这里的BpBinder和BBinder是一一对应的，即某个BpBinder只能和对应的BBinder交互。我们当然不希望通过BpBinderA发送的请求，却由BBinderB来处理。

刚才我们在defaultServiceManager（）函数中创建了这个BpBinder。这里有两个问题：

1）为什么创建的不是BBinder？

因为我们是ServiceManager的客户端，当然得使用代理端与ServiceManager进行交互。

2）前面说了，BpBinder和BBinder是一一对应的，那么BpBinder如何标识它所对应的BBinder端呢？

答案是Binder系统通过handler来标识对应的BBinder。以后我们会确认这个Handle值的作用。

注意　我们给BpBinder构造函数传的参数handle的值是0。这个0在整个Binder系统中有重要含义——因为0代表的就是ServiceManager所对应的BBinder。

BpBinder是如此重要，必须对它进行深入分析，其代码如下所示：

[—＞BpBinder.cpp]

BpBinder：BpBinder（int32_t handle）

：mHandle（handle）//handle是0。

，mAlive（1）

，mObitsSent（0）

，mObituaries（NULL）

{

extendObjectLifetime（OBJECT_LIFETIME_WEAK）；

//另一个重要对象是IPCThreadState，我们稍后会详细讲解。

IPCThreadState：self（）-＞incWeakHandle（handle）；

}

看上面的代码，会觉得BpBinder确实简单，不过再仔细查看，你或许会发现，BpBinder、BBinder这两个类没有任何地方操作ProcessState打开的那个/dev/binder设备，换言之，这两个Binder类没有和binder设备直接交互。那为什么说BpBinder与通信相关呢？注意本小节的标题，BpBinder只是道具嘛！所以它后面一定还另有机关。不必急着揭秘，还是先回顾一下道具出场的过程。

我们是从下面这个函数开始分析的：

gDefaultServiceManager=interface_cast＜IServiceManager＞（

ProcessState：self（）-＞getContextObject（NULL））；

现在这个函数调用将变成如下所示的样子：

gDefaultServiceManager=interface_cast＜IServiceManager＞（new BpBinder（0））；

这里出现了一个interface_cast。它是什么？其实是一个障眼法！下面就来具体分析它。

3.障眼法——interface_cast

interface_cast、dynamic_cast和static_cast看起来是否非常眼熟？它们是指针类型转换的意思吗？如果是，那又是如何将BpBinder类型强制转化成IServiceManager类型的呢？BpBinder的家谱我们刚才也看了，它的“爸爸的爸爸的爸爸”这条线上没有任何一个与IServiceManager有任何关系。

谈到这里，我们得去看看interface_cast的具体实现，其代码如下所示：

[—＞IInterface.h]

template＜typename INTERFACE＞

inline sp＜INTERFACE＞interface_cast（const sp＜IBinder＞&obj）

{

return INTERFACE：asInterface（obj）；

}

哦，仅仅是一个模板函数，所以interface_cast＜IServiceManager＞（）等价于：

inline sp＜IServiceManager＞interface_cast（const sp＜IBinder＞&obj）

{

return IServiceManager：asInterface（obj）；

}

又转移到IServiceManager对象中去了，这难道不是障眼法吗？既然找到了“真身”，不妨就来见识见识它吧。

4.拨开浮云见月明——IServiceManager

刚才提到，IBinder家族的BpBinder和BBinder是与通信业务相关的，那么业务层的逻辑又是如何巧妙地架构在Binder机制上的呢？关于这些问题，可以用一个绝好的例子来解释，它就是IServiceManager。

（1）定义业务逻辑

先回答第一个问题：如何表述应用的业务层逻辑。可以先分析一下IServiceManager是怎么做的。IServiceManager定义了ServiceManager所提供的服务，看它的定义可知，其中有很多有趣的内容。IServiceManager定义在IServiceManager.h中，代码如下所示：

[—＞IServiceManager.h]

class IServiceManager：public IInterface

{

public：

//关键无比的宏！

DECLARE_META_INTERFACE（ServiceManager）；

//下面是ServiceManager所提供的业务函数。

virtual sp＜IBinder＞getService（const String16&name）const=0；

virtual sp＜IBinder＞checkService（const String16&name）const=0；

virtual status_t addService（const String16&name，

const sp＜IBinder＞&service）=0；

virtual Vector＜String16＞listServices（）=0；

……

}；

（2）业务与通信的挂钩

Android巧妙地通过DECLARE_META_INTERFACE和IMPLENT宏，将业务和通信牢牢地钩在了一起。DECLARE_META_INTERFACE和IMPLEMENT_META_INTERFACE这两个宏都定义在刚才的IInterface.h中。先看DECLARE_META_INTERFACE这个宏，如下所示：

[—＞IInterface.h：DECLARE_META_INTERFACE]

define DECLARE_META_INTERFACE（INTERFACE）\

static const android：String16 descriptor；\

static android：sp＜I##INTERFACE＞asInterface（\

const android：sp＜android：IBinder＞&obj）；\

virtual const android：String16&getInterfaceDescriptor（）const；\

I##INTERFACE（）；\

virtual～I##INTERFACE（）；

将IServiceManager的DELCARE宏进行相应的替换后得到的代码如下所示：

[—-＞DECLARE_META_INTERFACE（IServiceManager）]

//定义一个描述字符串。

static const android：String16 descriptor；

//定义一个asInterface函数。

static android：sp＜IServiceManager＞

asInterface（const android：sp＜android：IBinder＞&obj）

//定义一个getInterfaceDescriptor函数，估计就是返回descriptor字符串。

virtual const android：String16&getInterfaceDescriptor（）const；

//定义IServiceManager的构造函数和析构函数。

IServiceManager（）；

virtual～IServiceManager（）；

DECLARE宏声明了一些函数和一个变量，那么，IMPLEMENT宏的作用肯定就是定义它们了。IMPLEMENT的定义在IInterface.h中，IServiceManager是如何使用这个宏的呢？只有一行代码，在IServiceManager.cpp中，如下所示：

IMPLEMENT_META_INTERFACE（ServiceManager，"android.os.IServiceManager"）；

很简单，可直接将IServiceManager中IMPLEMENT宏的定义展开，如下所示：

const android：String16

IServiceManager：descriptor（"android.os.IServiceManager"）；

//实现getInterfaceDescriptor函数。

const android：String16&IServiceManager：getInterfaceDescriptor（）const

{

//返回字符串descriptor，值是"android.os.IServiceManager"。

return IServiceManager：descriptor；

}

//实现asInterface函数。

android：sp＜IServiceManager＞

IServiceManager：asInterface（const android：sp＜android：IBinder＞&obj）

{

android：sp＜IServiceManager＞intr；

if（obj！=NULL）{

intr=static_cast＜IServiceManager*＞（

obj-＞queryLocalInterface（IServiceManager：descriptor）.get（））；

if（intr==NULL）{

//obj是我们刚才创建的那个BpBinder（0）。

intr=new BpServiceManager（obj）；

}

}

return intr；

}

//实现构造函数和析构函数。

IServiceManager：IServiceManager（）{}

IServiceManager：～IServiceManager（）{}

我们曾提出过疑问：interface_cast是如何把BpBinder指针转换成一个IServiceManager指针的呢？答案就在asInterface函数的这一行代码中，如下所示：

intr=new BpServiceManager（obj）；

明白了！interface_cast不是指针的转换，而是利用BpBinder对象作为参数新建了一个BpServiceManager对象。我们已经知道BpBinder和BBinder与通信有关系，这里怎么突然冒出来一个BpServiceManager？它们之间又有什么关系呢？

（3）IServiceManager家族

要搞清这个问题，必须先了解IServiceManager家族之间的关系，先来看图6-3，它展示了IServiceManager的家族图谱。

根据图6-3和相关的代码可知，这里有以下几个重要的点值得注意：

IServiceManager、BpServiceManager和BnServiceManager都与业务逻辑相关。

BnServiceManager同时从IServiceManager BBinder派生，表示它可以直接参与Binder通信。

BpServiceManager虽然从BpInterface中派生，但是这条分支似乎与BpBinder没有关系。

BnServiceManager是一个虚类，它的业务函数最终需要子类来实现。

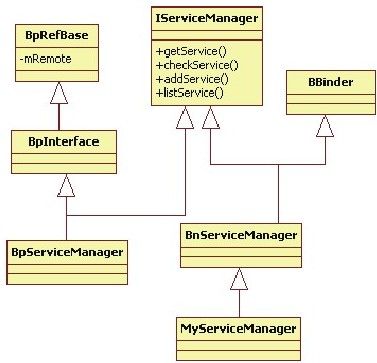

图　6-3　IServiceManager的家族图谱

重要说明　以上这些关系很复杂，但ServiceManager并没有使用错综复杂的派生关系，它直接打开Binder设备并与之交互。后文还会详细分析它的实现代码。

图6-3中的BpServiceManager，既然不像它的兄弟BnServiceManager那样与Binder有直接的血缘关系，那么它又是如何与Binder交互的呢？简言之，BpRefBase中mRemote值就是BpBinder。如果你不相信，仔细看BpServiceManager左边派生分支树上的一系列代码，它们都在IServiceManager.cpp中，如下所示：

[—＞IServiceManager.cpp：BpServiceManager类]

//通过它的参数可得知，impl是IBinder类型，看来与Binder有间接关系，它实际上是BpBinder对象。

BpServiceManager（const sp＜IBinder＞&impl）

//调用基类BpInterface的构造函数。

：BpInterface＜IServiceManager＞（impl）

{

}

BpInterface的实现代码如下所示：

[—＞IInterface.h：BpInterface类]

template＜typename INTERFACE＞

inline BpInterface＜INTERFACE＞：BpInterface（const sp＜IBinder＞&remote）

：BpRefBase（remote）//基类构造函数

{

}

BpRefBase（）的实现代码如下所示：

[—＞Binder.cpp：BpRefBase类]

BpRefBase：BpRefBase（const sp＜IBinder＞&o）

//mRemote最终等于那个new出来的BpBinder（0）。

：mRemote（o.get（）），mRefs（NULL），mState（0）

{

extendObjectLifetime（OBJECT_LIFETIME_WEAK）；

if（mRemote）{

mRemote-＞incStrong（this）；

mRefs=mRemote-＞createWeak（this）；

}

}

原来，是BpServiceManager的一个变量mRemote指向了BpBinder。至此，我们的魔术表演结束，回想一下defaultServiceManager函数，可以得到以下两个关键对象：

有一个BpBinder对象，它的handle值是0。

有一个BpServiceManager对象，它的mRemote值是BpBinder。

BpServiceManager对象实现了IServiceManager的业务函数，现在又有BpBinder作为通信的代表，接下来的工作就简单了。下面，要通过分析MediaPlayerService的注册过程，进一步分析业务函数的内部是如何工作的。
