8.4　深入分析Surface

这一节将基于图8-9中的流程，对Surface进行深入分析。在分析之前，还需要介绍一些Android平台上图形/图像显示方面的知识，这里统称为与Surface相关的基础知识。

8.4.1　与Surface相关的基础知识介绍

1.显示层（Layer）和屏幕组成

你了解屏幕显示的漂亮界面是如何组织的吗？来看图8-10所展示的屏幕组成示意图。

图　8-10　屏幕组成示意图

从图8-10中可以看出：

屏幕位于一个三维坐标系中，其中Z轴从屏幕内指向屏幕外。

编号为①②③的矩形块叫显示层（Layer）。每一层有自己的属性，例如颜色、透明度、所处屏幕的位置、宽、高等。除了属性之外，每一层还有自己对应的显示内容，也就是需要显示的图像。

在Android中，Surface系统工作时，会由SurfaceFlinger对这些按照Z轴排好序的显示层进行图像混合，混合后的图像就是在屏幕上看到的美妙画面了。这种按Z轴排序的方式符合我们在日常生活中的体验，例如前面的物体会遮挡住后面的物体。

注意　Surface系统中定义了一个名为Layer类型的类，为了区分广义概念上的Layer和代码中的Layer，这里称广义层的Layer为显示层，以免混淆。

Surface系统提供了三种属性，一共四种不同的显示层。简单介绍一下：

第一种属性是eFXSurfaceNormal属性，大多数的UI界面使用的就是这种属性。它有两种模式：

1）Normal模式，这种模式的数据，是通过前面的mView.draw（canvas）画上去的。这也是绝大多数UI所采用的方式。

2）PushBuffer模式，这种模式对应于视频播放、摄像机摄录/预览等应用场景。以摄像机为例，当摄像机运行时，来自Camera的预览数据将直接push到Buffer中，无须应用层自己再去draw了。

第二种属性是eFXSurfaceBlur属性，这种属性的UI有点朦胧美，看起来很像隔着一层毛玻璃。

第三种属性是eFXSurfaceDim属性，这种属性的UI看起来有点暗，好像隔了一层深色玻璃。从视觉上讲，虽然它的UI看起来有点暗，但并不模糊。而eFXSurfaceBlur不仅暗，还有些模糊。

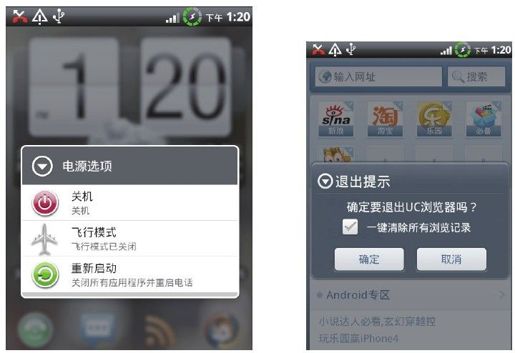

图8-11展示了最后两种类型的视觉效果图，其中左边的是Blur模式，右边的是Dim模式。

图　8-11　Blur和Dim效果图

注意　关于Surface系统的显示层属性定义，读者可参考ISurfaceComposer.h。

本章将重点分析第一种属性的两类显示层的工作原理。

2.FrameBuffer和PageFlipping

我们知道，在Audio系统中音频数据传输的过程是：

由客户端把数据写到共享内存中。

然后由AudioFlinger从共享内存中取出数据再往Audio HAL中发送。

根据以上介绍可知，在音频数据传输的过程中，共享内存起到了数据承载的重要作用。无独有偶，Surface系统中的数据传输也存在同样的过程，但承载图像数据的是鼎鼎大名的FrameBuffer（简称FB）。下面先来介绍FrameBuffer，然后再介绍Surface的数据传输过程。

（1）FrameBuffer介绍

FrameBuffer的中文名叫帧缓冲，它实际上包括两个不同的方面：

Frame：帧，就是指一幅图像。在屏幕上看到的那幅图像就是一帧。

Buffer：缓冲，就是一段存储区域，不过这个区域存储的是帧。

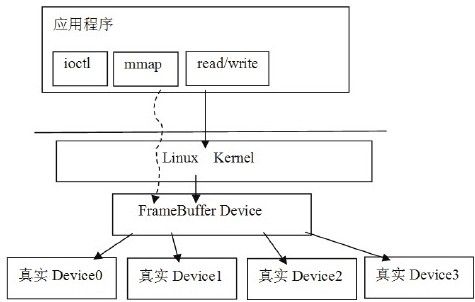

FrameBuffer的概念很清晰，它就是一个存储图形/图像帧数据的缓冲。这个缓冲来自哪里？理解这个问题，需要简单介绍一下Linux平台的虚拟显示设备FrameBuffer Device（简称FBD）。FBD是Linux系统中的一个虚拟设备，设备文件对应为/dev/fb%d（比如/dev/fb0）。这个虚拟设备将不同硬件厂商实现的真实设备统一在一个框架下，这样应用层就可以通过标准的接口进行图形/图像的输入和输出了。图8-12展示了FBD示意图：

图　8-12　Linux系统中的FBD示意图

从上图中可以看出，应用层通过标准的ioctl或mmap等系统调用，就可以操作显示设备了，用起来非常方便。这里把mmap的调用列出来，相信大部分读者都知道它的作用了。

FrameBuffer中的Buffer，就是通过mmap把设备中的显存映射到用户空间的，在这块缓冲上写数据，就相当于在屏幕上绘画。

注意　上面所说的框架将引出另外一个概念Linux FrameBuffer（简称LFB）。LFB是Linux平台提供的一种可直接操作FB的机制，依托这个机制，应用层通过标准的系统调用，就可以操作显示设备了。从使用的角度来看，它和Linux Audio中的OSS有些类似。

为了加深读者对此节内容的理解，这里给出一个小例子，就是在DDMS工具中实现屏幕截图功能，其代码在framebuffer_service.c中，如下所示：

[—＞framebuffer_service.c]

struct fbinfo{//定义一个结构体。

unsigned int version；

unsigned int bpp；

unsigned int size；

unsigned int width；

unsigned int height；

unsigned int red_offset；

unsigned int red_length；

unsigned int blue_offset；

unsigned int blue_length；

unsigned int green_offset；

unsigned int green_length；

unsigned int alpha_offset；

unsigned int alpha_length；

}attribute（（packed））；

//fd是一个文件的描述符，这个函数的目的，是把当前屏幕的内容写到一个文件中。

void framebuffer_service（int fd,void*cookie）

{

struct fb_var_screeninfo vinfo；

int fb,offset；

char x[256]；

struct fbinfo fbinfo；

unsigned i,bytespp；

//Android系统上的fb设备路径在/dev/graphics目录下。

fb=open（"/dev/graphics/fb0"，O_RDONLY）；

if（fb＜0）goto done；

//取出屏幕的属性。

if（ioctl（fb,FBIOGET_VSCREENINFO，&vinfo）＜0）goto done；

fcntl（fb,F_SETFD,FD_CLOEXEC）；

bytespp=vinfo.bits_per_pixel/8；

//根据屏幕的属性填充fbinfo结构，这个结构要写到输出文件的头部。

fbinfo.version=DDMS_RAWIMAGE_VERSION；

fbinfo.bpp=vinfo.bits_per_pixel；

fbinfo.size=vinfo.xresvinfo.yresbytespp；

fbinfo.width=vinfo.xres；

fbinfo.height=vinfo.yres；

/*

下面几个变量和颜色格式有关，以RGB565为例简单介绍一下。

RGB565表示一个像素点中的R分量为5位，G分量为6位，B分量为5位，并且没有Alpha分量。

这样一个像素点的大小为16位，占两个字节，比RGB888格式的一个像素少一个字节（它一个像素是三个字节）。

x_length的值为x分量的位数，例如，RGB565中R分量就是5位。

x_offset的值代表x分量在内存中的位置。如RGB565一个像素占两个字节，那么x_offeset表示x分量在这两个字节内存区域中的起始位置，但这个顺序是反的，也就是B分量在前，R在最后。所以red_offset的值就是11，而blue_offset的值是0，green_offset的值是6。

这些信息在做格式转换时（例如从RGB565转到RGB888的时候）有用。

*/

fbinfo.red_offset=vinfo.red.offset；

fbinfo.red_length=vinfo.red.length；

fbinfo.green_offset=vinfo.green.offset；

fbinfo.green_length=vinfo.green.length；

fbinfo.blue_offset=vinfo.blue.offset；

fbinfo.blue_length=vinfo.blue.length；

fbinfo.alpha_offset=vinfo.transp.offset；

fbinfo.alpha_length=vinfo.transp.length；

offset=vinfo.xoffset*bytespp；

offset+=vinfo.xresvinfo.yoffsetbytespp；

//将fb信息写到文件头部。

if（writex（fd，&fbinfo,sizeof（fbinfo）））goto done；

lseek（fb,offset,SEEK_SET）；

for（i=0；i＜fbinfo.size；i+=256）{

if（readx（fb，&x，256））goto done；//读取FBD中的数据。

if（writex（fd，&x，256））goto done；//将数据写到文件中。

}

if（readx（fb，&x,fbinfo.size%256））goto done；

if（writex（fd，&x,fbinfo.size%256））goto done；

done：

if（fb＞=0）close（fb）；

close（fd）；

}

上面函数的目的就是截屏，这个例子可加深我们对FB的直观感受，相信读者下次再碰到FB时就不会犯怵了。

注意　我们可根据这段代码，写一个简单的Native可执行程序，然后adb push到设备上运行。注意上面写到文件中的是RGB565格式的原始数据，如想在台式机上看到这幅图片，可将它转换成BMP格式。我的个人博客上提供一个RGB565转BMP的程序，读者可以下载或自己另写一个，这样或许有助于更深入地理解图形/图像方面的知识。

在继续分析前，先来问一个问题：

前面在Audio系统中讲过，CB对象通过读写指针来协调生产者/消费者的步调，那么Surface系统中的数据传输过程，是否也需通过读写指针来控制呢？

答案是肯定的，但不像Audio中的CB那样复杂。

（2）PageFlipping

图形/图像数据和音频数据不太一样，我们一般把音频数据叫音频流，它是没有边界的，而图形/图像数据是一帧一帧的，是有边界的。这一点非常类似UDP和TCP之间的区别。所以在图形/图像数据的生产/消费过程中，人们使用了一种叫PageFlipping的技术。

PageFlipping的中文名叫画面交换，其操作过程如下所示：

分配一个能容纳两帧数据的缓冲，前面一个缓冲叫FrontBuffer，后面一个缓冲叫BackBuffer。

消费者使用FrontBuffer中的旧数据，而生产者用新数据填充BackBuffer，二者互不干扰。

当需要更新显示时，BackBuffer变成FrontBuffer,FrontBuffer变成BackBuffer。如此循环，这样就总能显示最新的内容了。这个过程很像我们平常的翻书动作，所以它被形象地称为PageFlipping。

说明　说白了，PageFlipping其实就是使用了一个只有两个成员的帧缓冲队列，以后在分析数据传输的时候还会见到诸如dequeue和queue的操作。

3.图像混合

我们知道，在AudioFlinger中有混音线程，它能将来自多个数据源的数据混合后输出，那么，SurfaceFlinger是不是也具有同样的功能呢？

答案是肯定的，否则它就不会叫Flinger了。Surface系统支持软硬两个层面的图像混合：

软件层面的混合：例如使用copyBlt进行源数据和目标数据的混合。

硬件层面的混合：使用Overlay系统提供的接口。

无论是硬件还是软件层面，都需将源数据和目标数据进行混合，混合需考虑很多内容，例如源的颜色和目标的颜色叠加后所产生的颜色。关于这方面的知识，读者可以学习计算机图形/图像学。这里只简单介绍一下copyBlt和Overlay。

copyBlt，从名字上看是数据拷贝，它也可以由硬件实现，例如现在很多的2D图形加速就是将copyBlt改由硬件来实现，以提高速度的。但不必关心这些，我们只需关心如何调用copyBlt相关的函数进行数据混合即可。

Overlay方法必须有硬件支持才可以，它主要用于视频的输出，例如视频播放、摄像机摄像等，因为视频的内容往往变化很快，所以如改用硬件进行混合效率会更高。

总体来说，Surface是一个比较庞大的系统，由于篇幅和精力所限，本章后面的内容将重点关注Surface系统的框架和工作流程。在掌握框架和流程后，读者就可以在大的脉络中迅速定位到自己感兴趣的地方，然后展开更深入的研究了。

下面通过图8-9所示的精简流程，深入分析Android的Surface系统。
