8.4.2　SurfaceComposerClient分析

SurfaceComposerClient的出现是因为：

Java层SurfaceSession对象的构造函数会调用Native的SurfaceSession_init函数，而该函数的主要目的就是创建SurfaceComposerClient。

先回顾一下SurfaceSession_init函数，代码如下所示：

[—＞android_view_Surface.cpp]

static void SurfaceSession_init（JNIEnv*env,jobject clazz）

{

//new一个SurfaceComposerClient对象。

sp＜SurfaceComposerClient＞client=new SurfaceComposerClient；

//sp的使用也有让人烦恼的地方，有时需要显式地增加强弱引用计数，要是忘记可就麻烦了。

client-＞incStrong（clazz）；

env-＞SetIntField（clazz,sso.client，（int）client.get（））；

}

上面代码中，显式地构造了一个SurfaceComposerClient对象。接下来看它是何方神圣。

1.创建SurfaceComposerClient

SurfaceComposerClient这个名字隐含的意思是：

这个对象会和SurfaceFlinger进行交互，因为SurfaceFlinger派生于SurfaceComposer。

通过它的构造函数来看是否是这样的。代码如下所示：

[—＞SurfaceComposerClient.cpp]

SurfaceComposerClient：SurfaceComposerClient（）

{

//getComposerService（）将返回SF的Binder代理端的BpSurfaceFlinger对象。

sp＜ISurfaceComposer＞sm（getComposerService（））；

//先调用SF的createConnection，再调用_init。

_init（sm,sm-＞createConnection（））；

if（mClient！=0）{

Mutex：Autolock_l（gLock）；

//gActiveConnections是全局变量，把刚才创建的client保存到这个map中去。

gActiveConnections.add（mClient-＞asBinder（），this）；

}

}

果然如此，SurfaceComposerClient建立了和SF的交互通道，下面直接转到SF的createConnection函数去观察。

（1）createConnection分析

直接看代码，如下所示：

[—＞SurfaceFlinger.cpp]

sp＜ISurfaceFlingerClient＞SurfaceFlinger：createConnection（）

{

Mutex：Autolock_l（mStateLock）；

uint32_t token=mTokens.acquire（）；

//先创建一个Client。

sp＜Client＞client=new Client（token,this）；

//把这个Client对象保存到mClientsMap中，token是它的标识。

status_t err=mClientsMap.add（token,client）；

/*

创建一个用于Binder通信的BClient,BClient派生于ISurfaceFlingerClient，它的作用是接受客户端的请求，然后把处理提交给SF，注意，并不是提交给Client。

Client会创建一块共享内存，该内存由getControlBlockMemory函数返回。

*/

sp＜BClient＞bclient=

new BClient（this,token,client-＞getControlBlockMemory（））；

return bclient；

}

上面代码中提到，Client会创建一块共享内存。熟悉Audio的读者或许会想到，这可能是Surface的ControlBlock对象！确实是的。CB对象在协调生产/消费步调时，起到了决定性的控制作用，所以非常重要，下面来看：

[—＞SurfaceFlinger.cpp]

Client：Client（ClientID clientID,const sp＜SurfaceFlinger＞&flinger）

：ctrlblk（0），cid（clientID），mPid（0），mBitmap（0），mFlinger（flinger）

{

const int pgsize=getpagesize（）；

//下面这个操作会使cblksize为页的大小，目前是4096字节。

const int cblksize=（（sizeof（SharedClient）+（pgsize-1））&～（pgsize-1））；

//MemoryHeapBase是我们的老朋友了，不熟悉的读者可以回顾Audio系统中所介绍的内容。

mCblkHeap=new MemoryHeapBase（cblksize，0，

"SurfaceFlinger Client control-block"）；

ctrlblk=static_cast＜SharedClient*＞（mCblkHeap-＞getBase（））；

if（ctrlblk）{

new（ctrlblk）SharedClient；//再一次觉得眼熟吧？使用了placement new。

}

}

原来，Surface的CB对象就是在共享内存中创建的这个SharedClient对象。先来认识一下这个SharedClient。

（2）SharedClient分析

SharedClient定义了一些成员变量，代码如下所示：

class SharedClient

{

public：

SharedClient（）；

～SharedClient（）；

status_t validate（size_t token）const；

uint32_t getIdentity（size_t token）const；//取出标识本Client的token。

private：

Mutex lock；

Condition cv；//支持跨进程的同步对象。

//NUM_LAYERS_MAX为31，SharedBufferStack是什么？

SharedBufferStack surfaces[NUM_LAYERS_MAX]；

}；

//SharedClient的构造函数，没什么新意，不如Audio的CB对象复杂。

SharedClient：SharedClient（）

：lock（Mutex：SHARED），cv（Condition：SHARED）

{

}

SharedClient的定义似乎简单到极致了，不过不要高兴得过早，在这个SharedClient的定义中，没有发现和读写控制相关的变量，那怎么控制读写呢？

答案就在看起来很别扭的SharedBufferStack数组中，它有31个元素。关于它的作用就不必卖关子了，答案是：

一个Client最多支持31个显示层。每一个显示层的生产/消费步调都由会对应的SharedBufferStack来控制。而它内部就是用几个成员变量来控制读写位置的。

认识一下SharedBufferStack的这几个控制变量，如下所示：

[—＞SharedBufferStack.h]

class SharedBufferStack{

……

//Buffer是按块使用的，每个Buffer都有自己的编号，其实就是数组中的索引号。

volatile int32_t head；//FrontBuffer的编号。

volatile int32_t available；//空闲Buffer的个数。

volatile int32_t queued；//脏Buffer的个数，有脏Buffer表示有新数据的Buffer。

volatile int32_t inUse；//SF当前正在使用的Buffer的编号。

volatile status_t status；//状态码

……

}

注意，上面定义的SharedBufferStack是一个通用的控制结构，而不仅是针对于只有两个Buffer的情况。根据前面介绍的PageFlipping知识可知，如果只有两个FB，那么，SharedBufferStack的控制就比较简单了：

要么SF读1号Buffer，客户端写0号Buffer，要么SF读0号Buffer，客户端写1号Buffer。

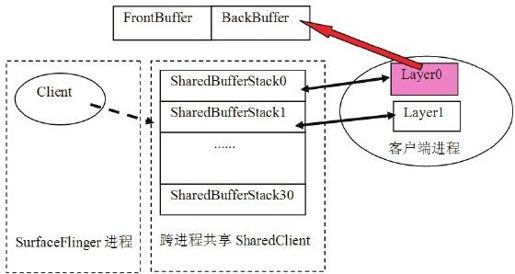

图8-13是展示了SharedClient的示意图：

图　8-13　SharedClient的示意图

从上图可知：

SF的一个Client分配一个跨进程共享的SharedClient对象。这个对象有31个SharedBufferStack元素，每一个SharedBufferStack对应于一个显示层。

一个显示层将创建两个Buffer，后续的PageFlipping就是基于这两个Buffer展开的。

另外，每一个显示层中，其数据的生产和消费并不是直接使用SharedClient对象来进行具体控制的，而是基于SharedBufferServer和SharedBufferClient两个结构，由这两个结构来对该显示层使用的SharedBufferStack进行操作，这些内容在以后的分析中还会碰到。

注意　这里的显示层指的是Normal类型的显示层。

来接着分析后面的_init函数。

（3）_init函数分析

先回顾一下之前的调用，代码如下所示：

[—＞SurfaceComposerClient.cpp]

SurfaceComposerClient：SurfaceComposerClient（）

{

……

_init（sm,sm-＞createConnection（））；

……

}

来看这个_init函数，代码如下所示：

[—＞SurfaceComposerClient.cpp]

void SurfaceComposerClient：_init（

const sp＜ISurfaceComposer＞&sm,const sp＜ISurfaceFlingerClient＞&conn）

{

mPrebuiltLayerState=0；

mTransactionOpen=0；

mStatus=NO_ERROR；

mControl=0；

mClient=conn；//mClient就是BClient的客户端

mControlMemory=mClient-＞getControlBlock（）；

mSignalServer=sm；//mSignalServer就是BpSurfaceFlinger。

//mControl就是那个创建于共享内存之中的SharedClient。

mControl=static_cast＜SharedClient*＞（mControlMemory-＞getBase（））；

}

_init函数的作用，就是初始化SurfaceComposerClient中的一些成员变量。最重要的是得到了三个成员：

mSignalServer，它其实是SurfaceFlinger在客户端的代理BpSurfaceFlinger，它的主要作用是，在客户端更新完BackBuffer后（也就是刷新了界面后），通知SF进行PageFlipping和输出等工作。

mControl，它是跨进程共享的SharedClient，是Surface系统的ControlBlock对象。

mClient，它是BClient在客户端的对应物。

2.到底有多少种对象？

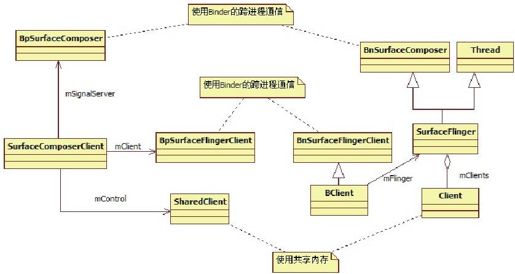

这一节出现了好几种类型的对象，通过图8-14来看看它们：

图　8-14　类之间关系的展示图

从上图中可以看出：

SurfaceFlinger是从Thread派生的，所以它会有一个单独运行的工作线程。

BClient和SF之间采用了Proxy模式，BClient支持Binder通信，它接收客户端的请求，并派发给SF执行。

SharedClient构建于一块共享内存中，SurfaceComposerClient和Client对象均持有这块共享内存。

在精简流程中，关于SurfaceComposerClient就分析到这里，下面分析第二个步骤中的SurfaceControl对象。
