9.2.3　NetlinkManager模块分析

在Vold代码中，使用NM模块的流程是：

调用Instance创建一个NM对象。

调用setBroadcaster设置CL对象。

调用start启动NM。

接下来，按这三个步骤来分析NM模块。

1.创建NM

Vold调用Instance函数创建了一个NM对象。看到Instance这个函数，读者应能想到，这里可能是采用了单例模式。来看是否如此，代码如下所示。

[—＞NetlinkManager.cpp]

NetlinkManager*NetlinkManager：Instance（）{

if（！sInstance）

sInstance=new NetlinkManager（）；//果然是单例模式。

return sInstance；

}

NM的创建真是非常简单。再看第二个被调用的函数setBroadcaster。

2.setBroadcaster分析

setBroadcaster就更简单了，它的实现在NetlinkManager类的声明中，如下所示：

[—＞NetlinkManager.h]

void setBroadcaster（SocketListener*sl）{mBroadcaster=sl；}

setBroadcaster参数中的那个sl其实际类型为CommandListener。需要说明的是，虽然NM设置了CL对象，但Vold的NM并没有通过CL发送消息和接收命令，所以在图9-1中，NM模块和CL模块并没有连接线，这一点务必注意。

下面看最后一个函数start。

3.start分析

前面说过，NM模块将使用Netlink和Kernel进行IPC通信，那么它是怎么做到的呢？来看代码，如下所示：

[—＞NetlinkManager.cpp]

int NetlinkManager：start（）{

//PF_NETLINK使用的socket地址结构是sockaddr_nl，而不是一般的sockaddr_in。

struct sockaddr_nl nladdr；

int sz=64*1024；

memset（&nladdr，0，sizeof（nladdr））；

nladdr.nl_family=AF_NETLINK；

nladdr.nl_pid=getpid（）；//设置自己的进程pid。

nladdr.nl_groups=0xffffffff；

/*

创建PF_NETLINK地址簇的socket，目前只支持SOCK_DGRAM类型，第三个参数。

NETLINK_KOBJECT_UEVENT表示要接收内核的Uevent事件。

*/

if（（mSock=socket（PF_NETLINK，

SOCK_DGRAM,NETLINK_KOBJECT_UEVENT））＜0）{

……

return-1；

}

//设置Socket接收缓冲区大小。

if（setsockopt（mSock,SOL_SOCKET,SO_RCVBUFFORCE，&sz,sizeof（sz））＜0）{

……

return-1；

}

//必须对该socket执行bind操作。

if（bind（mSock，（struct sockaddr*）&nladdr,sizeof（nladdr））＜0）{

……

return-1；

}

//创建一个NetlinkHandler对象，并把创建好的Socket句柄传给它。

mHandler=new NetlinkHandler（mSock）；

//调用NetlinkHandler对象的start。

if（mHandler-＞start（））{

SLOGE（"Unable to start NetlinkHandler：%s"，strerror（errno））；

return-1；

}

return 0；

}

从代码上看，NM的start函数分为两个步骤：

创建地址簇为PF_NETLINK类型的socket并做一些设置，这样NM就能和Kernel通信了。关于Netlink的使用技巧网上有很多资料，读者可在Linux系统上通过man netlink命令来查询相关信息。

创建NetlinkHandler对象，并调用它的start。看来，后续工作都是由NetlinkHandler完成的。

根据上文的分析可看出，NetlinkHandler才是真正的主角，下面就来分析它。为了书写方便，我们将NetlinkHandler简称为NLH。

4.NetlinkHandler分析

（1）创建NLH

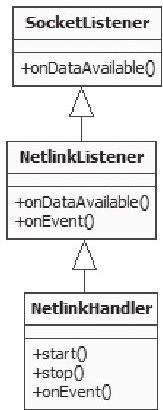

在代码结构简单的Vold程序中，NetlinkHandler有一个相对不简单的派生关系，如图9-2所示：

直接看代码，来认识这个NLH：

[—＞NetlinkHandler.cpp]

NetlinkHandler：NetlinkHandler（int listenerSocket）：

NetlinkListener（listenerSocket）{

//调用基类NetlinkListener的构造函数。注意传入的参数是和Kernel通信的socket。//句柄。注意，文件描述符和句柄表示的是同一个东西，这里不再区分二者。

}

图　9-2　NLH的派生关系图

再看基类NetlinkListener的构造函数，如下所示：

[—＞NetlinkListener.cpp]

NetlinkListener：NetlinkListener（int socket）：

SocketListener（socket,false）{

//调用基类SocketListener的构造函数，第二个参数为false。

}

基类SocketListener的构造函数是：

[—＞SocketListener.cpp]

SocketListener：SocketListener（int socketFd,bool listen）{

mListen=listen；//这个参数是false。

mSocketName=NULL；

mSock=socketFd；//保存和Kernel通信的socket描述符。

//初始化一个mutex，看来会有多个线程存在。

pthread_mutex_init（&mClientsLock,NULL）；

/*

SocketClientCollection的声明如下，它是一个列表容器。

typedef android：List＜SocketClient*＞SocketClientCollection

其中，SocketClient代表和Socket服务端通信的客户端。

*/

mClients=new SocketClientCollection（）；

}

NLH的创建分析完了。此过程中没有什么新鲜内容。下面看它的start函数。

注意　本章内容会大量涉及Socket，所以读者应先了解与Socket有关的知识，如果需要深入研究，建议阅读《Unix Networking Programming Volume I》一书。

（2）start分析

在分析前面的代码时，曾看到NetlinkHandler会创建一个同步互斥对象，这表明NLH会在多线程环境中使用，那么这个线程会在哪里创建呢？来看start的代码，如下所示：

[—＞NetlinkHandler.cpp]

int NetlinkHandler：start（）{

return this-＞startListener（）；//startListener由SocketListener实现。

}

[—＞SocketListener.cpp]

int SocketListener：startListener（）{

if（！mSocketName&&mSock==-1）{

errno=EINVAL；

return-1；

}else if（mSocketName）{

if（（mSock=android_get_control_socket（mSocketName））＜0）{

return-1；

}

}

/*

还记得构造NLH时的参数吗？mListen为false，这表明NLH不是监听（listen）端。这里为了代码和操作的统一，用mSock做参数构造了一个SocketClient对象，并加入到mClients列表中了，但这个SocketClient并不是真实客户端的代表。

*/

if（mListen&&listen（mSock，4）＜0）{

……

return-1；

}else if（！mListen）//以mSock为参数构造SocketClient对象，并加入到对应的列表中。

mClients-＞push_back（new SocketClient（mSock））；

/*

pipe系统调用将创建一个匿名管道，mCtrlPipe是一个int类型的二元数组。

其中mCtrlPipe[0]用于从管道读数据，mCtrlPipe[1]用于往管道写数据。

*/

if（pipe（mCtrlPipe））{

……

return-1；

}

//创建一个工作线程，线程函数是threadStart。

if（pthread_create（&mThread,NULL,SocketListener：threadStart,this））{

……

return-1；

}

return 0；

}

如果熟悉Socket编程，理解上面的代码就非常容易了。下面来看NLH的工作线程。

（3）工作线程分析

工作线程的线程函数threadStart的代码如下所示：

[—＞SocketListener.cpp]

voidSocketListener：threadStart（voidobj）{

SocketListenerme=reinterpret_cast＜SocketListener＞（obj）；

me-＞runListener（）；//调用runListener。

pthread_exit（NULL）；

return NULL；

}

//直接分析runListener。

void SocketListener：runListener（）{

while（1）{

SocketClientCollection：iterator it；

fd_set read_fds；

int rc=0；

int max=0；

FD_ZERO（&read_fds）；

if（mListen）{//mListen为false，所以不走这个if分支。

max=mSock；

FD_SET（mSock，&read_fds）；

}

/*

计算max，为什么要有这个操作？这是由select函数决定的，它的第一个参数的取值。

必须为它所监视的文件描述符集合中最大的文件描述符加1。

*/

FD_SET（mCtrlPipe[0]，&read_fds）；

if（mCtrlPipe[0]＞max）

max=mCtrlPipe[0]；

//还是计算fd值最大的那个。

pthread_mutex_lock（&mClientsLock）；

for（it=mClients-＞begin（）；it！=mClients-＞end（）；++it）{

FD_SET（（*it）-＞getSocket（），&read_fds）；

if（（*it）-＞getSocket（）＞max）

max=（*it）-＞getSocket（）；

}

pthread_mutex_unlock（&mClientsLock）；

/*

注意select函数的第一个参数，为max+1。读者可以通过man select来查询select的用法。注意，在Windows平台上的select对第一个参数没有要求。

*/

if（（rc=select（max+1，&read_fds,NULL,NULL,NULL））＜0）{

sleep（1）；

continue；

}else if（！rc）

continue；

//如果管道可读的话，表示需要退出工作线程。

if（FD_ISSET（mCtrlPipe[0]，&read_fds））

break；

if（mListen&&FD_ISSET（mSock，&read_fds））{

//如果是listen端的话，mSock可读表示有客户端connect上。

struct sockaddr addr；

socklen_t alen=sizeof（addr）；

int c；

//调用accept接受客户端的连接，返回用于和客户端通信的Socket描述符。

if（（c=accept（mSock，&addr，&alen））＜0）{

SLOGE（"accept failed（%s）"，strerror（errno））；

sleep（1）；

continue；

}

pthread_mutex_lock（&mClientsLock）；

//根据返回的客户端Socket描述符构造一个SocketClient对象，并加入到对应的list中。

mClients-＞push_back（new SocketClient（c））；

pthread_mutex_unlock（&mClientsLock）；

}

do{

pthread_mutex_lock（&mClientsLock）；

for（it=mClients-＞begin（）；it！=mClients-＞end（）；++it）{

int fd=（*it）-＞getSocket（）；

if（FD_ISSET（fd，&read_fds））{

pthread_mutex_unlock（&mClientsLock）；

/*

有数据通过Socket发送过来，所以调用onDataAvailable进行处理。

如果在onDataAvailable返回false，则表示需要关闭该连接。

*/

if（！onDataAvailable（*it））{

close（fd）；

pthread_mutex_lock（&mClientsLock）；

delete*it；

it=mClients-＞erase（it）；

pthread_mutex_unlock（&mClientsLock）；

}

FD_CLR（fd，&read_fds）；

continue；

}

}

pthread_mutex_unlock（&mClientsLock）；

}while（0）；

}

}

从代码中可看到：

工作线程退出的条件是匿名管道可读，但在一般情况下它不需要退出，所以可以忽略此项内容。

不论是服务端还是客户端，收到数据后都会调用onDataAvailable进行处理。

下面就来看NLH的数据处理。

（4）数据处理

根据前面的分析可知，收到数据后首先会调用onDataAvailable函数进行处理，这个函数由NLH的基类NetlinkListener实现。代码如下所示：

[—＞NetlinkListener]

bool NetlinkListener：：onDataAvailable（SocketClient*cli）

{

int socket=cli-＞getSocket（）；

int count；

/*

调用recev接收数据，如果接收错误，则返回false，这样这个socket在上面的工作线程中就会被close。

*/

if（（count=recv（socket,mBuffer,sizeof（mBuffer），0））＜0）{

SLOGE（"recv failed（%s）"，strerror（errno））；

return false；

}

//new一个NetlinkEvent，并调用decode来解析接收到的Uevent数据。

NetlinkEvent*evt=new NetlinkEvent（）；

if（！evt-＞decode（mBuffer,count））{

goto out；

}

//调用onEvent，并传递NetlinkEvent对象。

onEvent（evt）；

out：

delete evt；

return true；

}

decode函数就是将收到的Uevent信息填充到一个NetlinkEvent对象中，例如Action是什么，SUBSYSTEM是什么等，以后处理Uevent时就不用再解析字符串了来。

来看onEvent函数，此函数是由NLH自己实现的，代码如下所示：

[—＞NetlinkHandler.cpp]

void NetlinkHandler：onEvent（NetlinkEvent*evt）{

VolumeManager*vm=VolumeManager：Instance（）；

const char*subsys=evt-＞getSubsystem（）；

if（！subsys）{

return；

}

if（！strcmp（subsys，“block”））{

vm-＞handleBlockEvent（evt）；//调用VM的handleBlockEvent。

}else if（！strcmp（subsys，"switch"））{

vm-＞handleSwitchEvent（evt）；//调用VM的handleSwitchEvent。

}else if（！strcmp（subsys，"battery"））{

//这两个事件和外部存储系统没有关系，所以不处理。

}else if（！strcmp（subsys，"power_supply"））{

}

}

NLH的工作已介绍完，下面总结一下NM模块的工作。

5.关于NM模块的总结

NM模块的功能就是从Kernel接收Uevent消息，然后转换成一个NetlinkEvent对象，最后会调用VM的处理函数来处理这个NetlinkEvent对象。
