7.4.2　重回AudioTrack

从前文所介绍的内容可知，AudioTrack在调用createTrack时，会传入一个audio_handle_t，这个值表示AF中某个工作线程的索引号，而它又是从APS中得到的。那么，这中间又有哪些曲折的经历呢？

先回顾一下AudioTrack的set函数。

1.重回set

先来看相应的代码，如下所示：

[—-＞AudioTrack.cpp]

status_t AudioTrack：set（int streamType,uint32_t sampleRate,int format，

int channels,int frameCount,uint32_t flags，

callback_t cbf,void*user,int notificationFrames，

const sp＜IMemory＞&sharedBuffer,bool threadCanCallJava）

{

……

//得到AF中一个工作线程的索引号。

audio_io_handle_t output=AudioSystem：getOutput（

（AudioSystem：stream_type）streamType，

sampleRate,format,channels，

（AudioSystem：output_flags）flags）；

……

//创建Track，最终会调到AF的createTrack。

status_t status=createTrack（streamType,sampleRate,format,channelCount，

frameCount,flags,sharedBuffer,output）；

……

}

再看AudioSystem是如何实现getOutput的，代码如下所示：

[—＞AudioSystem.cpp]

audio_io_handle_t AudioSystem：getOutput（stream_type stream，

uint32_t samplingRate，

uint32_t format，

uint32_t channels，

output_flags flags）

{

audio_io_handle_t output=0；

……

if（output==0）{

const sp＜IAudioPolicyService＞&aps=

AudioSystem：get_audio_policy_service（）；

if（aps==0）return 0；

//调用AP的getOutput函数。

output=aps-＞getOutput（stream,samplingRate,format,channels,flags）；

if（（flags&AudioSystem：OUTPUT_FLAG_DIRECT）==0）{

Mutex：Autolock_l（gLock）；

//把这个stream和output的对应关系保存到map中。

AudioSystem：gStreamOutputMap.add（stream,output）；

}

}

return output；

}

这里调用了AP的getOutput，来看：

[—＞AudioPolicyService.cpp]

audio_io_handle_t AudioPolicyService：getOutput（

AudioSystem：stream_type stream,uint32_t samplingRate，

uint32_t format,uint32_t channels，

AudioSystem：output_flags flags）

{

//和硬件厂商的实现相关，所以交给AudioPolicyInterface处理。

//这里将由AudioPolicyManagerBase处理。

Mutex：Autolock_l（mLock）；

return mpPolicyManager-＞getOutput（stream,samplingRate,format,channels，

flags）；

}

[-＞AudioPolicyManagerBase.cpp]

audio_io_handle_t AudioPolicyManagerBase：getOutput（

AudioSystem：stream_type stream,uint32_t samplingRate，

uint32_t format,uint32_t channels，

AudioSystem：output_flags flags）

{

audio_io_handle_t output=0；

uint32_t latency=0；

//根据流类型得到对应的路由策略，这个我们已经见过了，MUSIC类型返回MUSIC策略。

routing_strategy strategy=getStrategy（（AudioSystem：stream_type）stream）；

//根据策略得到使用这个策略的输出设备（指扬声器之类的），以后再看这个函数。

uint32_t device=getDeviceForStrategy（strategy）；

……

//看这个设备是不是与蓝牙的A2DP相关。

uint32_t a2dpDevice=device&AudioSystem：DEVICE_OUT_ALL_A2DP；

if（AudioSystem：popCount（（AudioSystem：audio_devices）device）==2）{

ifdef WITH_A2DP

//对于有A2DP支持的，a2dpUsedForSonification函数直接返回true。

if（a2dpUsedForSonification（）&&a2dpDevice！=0）{

//和DuplicatingThread相关，以后再看。

output=mDuplicatedOutput；

}else

endif

{

output=mHardwareOutput；//使用非蓝牙的混音输出线程。

}

}else{

ifdef WITH_A2DP

if（a2dpDevice！=0）{

//使用蓝牙的混音输出线程。

output=mA2dpOutput；

}else

endif

{

output=mHardwareOutput；

}

}

return output；

}

终于明白了！原来，AudioSystem的getOutput就是想找到AF中的一个工作线程。为什么这个线程号会由AP返回呢？是因为Audio系统需要：

根据流类型找到对应的路由策略。

根据该策略找到合适的输出device（指扬声器、听筒之类的）。

根据device选择AF中合适的工作线程，例如是蓝牙的MixerThread，还是DSP的MixerThread，或者是DuplicatingThread。

AT根据得到的工作线程索引号，最终将在对应的工作线程中创建一个Track。之后，AT的数据将由该线程负责处理。

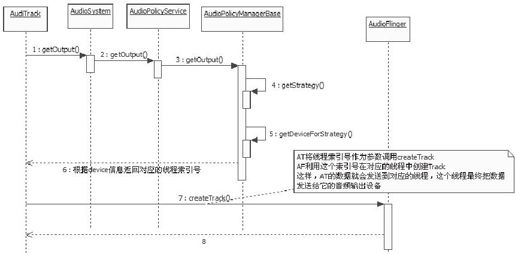

下面用图7-15来回顾一下上面AT、AF、AP之间的交互关系。

图7-15充分展示了AT、AF和AP之间复杂微妙的关系。关系虽复杂，但目的却单纯。读者在分析时一定要明确目的。下面从目的开始，反推该流程：

AT的目的是把数据发送给对应的设备，例如蓝牙、DSP等。

代表输出设备的HAL对象由MixerThread线程持有，所以要找到对应的MixerThread。

AP维护流类型和输出设备（耳机、蓝牙耳机、听筒等）之间的关系，不同的输出设备使用不同的混音线程。

AT根据自己的流类型向AudioSystem查询，希望得到对应的混音线程号。

这样，三者精妙配合，便达到了预期目的。

图　7-15　Audio三巨头的交互关系

2.重回start

现在要分析的就是start函数。AT的start虽没有直接与AP交互，但在AF的start中却和AP有着交互关系。其代码如下所示：

[—＞AudioFlinger.cpp]

status_t AudioFlinger：PlaybackThread：Track：start（）

{

status_t status=NO_ERROR；

sp＜ThreadBase＞thread=mThread.promote（）；

……

if（！isOutputTrack（）&&state！=ACTIVE&&state！=RESUMING）{

thread-＞mLock.unlock（）；

//调用AudioSystem的startOutput。

status=AudioSystem：startOutput（thread-＞id（），

（AudioSystem：stream_type）mStreamType）；

thread-＞mLock.lock（）；

}

PlaybackThreadplaybackThread=（PlaybackThread）thread.get（）；

playbackThread-＞addTrack_l（this）；//把这个Track加入到活跃的Track数组中。

return status；

}

下面来看AudioSystem的startOutput，代码如下所示：

[—＞AudioSystem.cpp]

status_t AudioSystem：startOutput（audio_io_handle_t output，

AudioSystem：stream_type stream）

{

const sp＜IAudioPolicyService＞&aps=

AudioSystem：get_audio_policy_service（）；

if（aps==0）return PERMISSION_DENIED；

//调用AP的startOutput，最终由AMB完成实际功能。

return aps-＞startOutput（output,stream）；

}

[—＞AudioPolicyManagerBase.cpp]

status_t AudioPolicyManagerBase：startOutput（audio_io_handle_t output，

AudioSystem：stream_type stream）

{

//根据output找到对应的AudioOutputDescriptor。

ssize_t index=mOutputs.indexOfKey（output）；

AudioOutputDescriptor*outputDesc=mOutputs.valueAt（index）；

//找到对应流使用的路由策略。

routing_strategy strategy=getStrategy（（AudioSystem：stream_type）stream）；

//增加outputDesc中该流的使用计数，1表示增加1。

outputDesc-＞changeRefCount（stream，1）；

//getNewDevice将得到一个设备，setOutputDevice将使用这个设备进行路由切换。

//至于setOutputDevice，我们在分析耳机插入事件时再来讲解。

setOutputDevice（output,getNewDevice（output））；

//设置音量，读者可自行分析。

checkAndSetVolume（stream,mStreams[stream].mIndexCur,output，

outputDesc-＞device（））；

return NO_ERROR；

}

再看getNewDevice，它和音频流的使用计数有关系：

[—＞AudioPolicyManagerBase.cpp]

uint32_t AudioPolicyManagerBase：getNewDevice（audio_io_handle_t output，

bool fromCache）

{

uint32_t device=0；

AudioOutputDescriptor*outputDesc=mOutputs.valueFor（output）；

/*

isUsedByStrategy判断某个策略是否正在被使用，之前曾通过changeRefCount为MUSIC流使用计数增加了1，所以使用MUSIC策略的个数至少为1，这表明，此设备正在使用该策略。一旦得到当前outputDesc使用的策略，便可根据该策略找到对应的设备。

注意if和else的顺序，它代表了系统优先使用的策略，以第一个判断为例，假设系统已经插上耳机，并且处于通话状态中，而且强制使用了扬声器，那么声音都从扬声器出。这时，如果想听音乐的话，则应首先使用STRATEGY_PHONE的对应设备，此时就是扬声器。

所以音乐将从扬声器出来，而不是耳机。上面仅是举例，具体的情况还要综合考虑Audio系统中的其他信息。另外如果fromCache为true，将直接从内部保存的旧信息中得到设备，关于这个问题，在后面的耳机插入事件处理中再做分析。

*/

if（mPhoneState==AudioSystem：MODE_IN_CALL||

outputDesc-＞isUsedByStrategy（STRATEGY_PHONE））{

device=getDeviceForStrategy（STRATEGY_PHONE,fromCache）；

}else if（outputDesc-＞isUsedByStrategy（STRATEGY_SONIFICATION））{

device=getDeviceForStrategy（STRATEGY_SONIFICATION,fromCache）；

}else if（outputDesc-＞isUsedByStrategy（STRATEGY_MEDIA））{

device=getDeviceForStrategy（STRATEGY_MEDIA,fromCache）；

}else if（outputDesc-＞isUsedByStrategy（STRATEGY_DTMF））{

device=getDeviceForStrategy（STRATEGY_DTMF,fromCache）；

}

return device；

}

这里，有一个问题需要关注：

为什么startOutput函数会和设备切换有关系呢？

仅举一个例子，帮助理解这一问题。AudioTrack创建时可设置音频流类型，假设第一个AT创建时使用的是MUSIC类型，那么它将使用耳机出声（假设耳机已经连接上）。这时第二个AT创建了，它使用的是RING类型，它对应的策略应是SONIFACATION，这个策略的优先级比MUSIC要高（因为getNewDevice的判断语句首先会判断isUsedByStrategy（STRATEGY_SONIFICATION）），所以这时需要把设备切换为耳机加扬声器（假设这种类型的声音需要从耳机和扬声器同时输出）。startOutput的最终结果，是这两路的Track声音都将从耳机和扬声器中听到。当第二路AT调用stop时，对应音频流类型使用计数会减一，这会导致新的路由切换，并重新回到只有耳机的情况，这时第一路AT的声音会恢复为只从耳机输出。

提醒　读者可自行分析stop的处理方式，基本上是start的逆向处理过程。

3.小结

这一节主要讲解了AudioTrack和AP之间的交互，总结为以下两点：

AT通过AP获取AF中的工作线程索引号，这决定了数据传输的最终目标是谁，比如是音频DSP还是蓝牙。

AT的start和stop会影响Audio系统的路由切换。

读完这一节，读者可能只会对与工作线程索引有关的内容印象较深刻，毕竟这个决定了数据传输的目的地。至于与路由切换有关的知识，可能就不太了解了。下面通过分析一个应用场景来启发、加深对路由切换相关知识的理解。
