8.4.4　writeToParcel和Surface对象的创建

从乾坤大挪移的知识可知，前面创建的所有对象都在WindowManagerService所在的进程system_server中，而writeToParcel则需要把一些信息打包到Parcel后，发送到Activity所在的进程中。到底哪些内容需要回传给Activity所在的进程呢？

注意　后文将Activity所在的进程简称为Activity端。

1.writeToParcel分析

writeToParcel比较简单，就是把一些信息写到Parcel中去。代码如下所示：

[—＞SurfaceControl.cpp]

status_t SurfaceControl：writeSurfaceToParcel（

const sp＜SurfaceControl＞&control,Parcel*parcel）

{

uint32_t flags=0；

uint32_t format=0；

SurfaceID token=-1；

uint32_t identity=0；

uint32_t width=0；

uint32_t height=0；

sp＜SurfaceComposerClient＞client；

sp＜ISurface＞sur；

if（SurfaceControl：isValid（control））{

token=control-＞mToken；

identity=control-＞mIdentity；

client=control-＞mClient；

sur=control-＞mSurface；

width=control-＞mWidth；

height=control-＞mHeight；

format=control-＞mFormat；

flags=control-＞mFlags；

}

//SurfaceComposerClient的信息需要传递到Activity端，这样客户端那边会构造一个

//SurfaceComposerClient对象。

parcel-＞writeStrongBinder（client！=0?client-＞connection（）：NULL）；

//把ISurface对象信息也写到Parcel中，这样Activity端那边也会构造一个ISurface对象。

parcel-＞writeStrongBinder（sur！=0?sur-＞asBinder（）：NULL）；

parcel-＞writeInt32（token）；

parcel-＞writeInt32（identity）；

parcel-＞writeInt32（width）；

parcel-＞writeInt32（height）；

parcel-＞writeInt32（format）；

parcel-＞writeInt32（flags）；

return NO_ERROR；

}

Parce包发到Activity端后，readFromParcel将根据这个Parcel包构造一个Native的Surface对象，一起来看相关代码。

2.分析Native的Surface创建过程

[—＞android_view_Surface.cpp]

static void Surface_readFromParcel（

JNIEnv*env,jobject clazz,jobject argParcel）

{

Parcelparcel=（Parcel）env-＞GetIntField（argParcel,no.native_parcel）；

const sp＜Surface＞&control（getSurface（env,clazz））；

//根据服务端的parcel信息来构造客户端的Surface。

sp＜Surface＞rhs=new Surface（*parcel）；

if（！Surface：isSameSurface（control,rhs））{

setSurface（env,clazz,rhs）；

}

}

Native的Surface是怎么利用这个Parcel包的呢？代码如下所示：

[—＞Surface.cpp]

Surface：Surface（const Parcel&parcel）

：mBufferMapper（GraphicBufferMapper：get（）），

mSharedBufferClient（NULL）

{

/*

Surface定义了一个mBuffers变量，它是一个sp＜GraphicBuffer＞的二元数组，也就是说Surface也存在两个GraphicBuffer，可之前在创建Layer的时候也有两个GraphicBuffer，难道一共有四个GraphicBuffer？这个问题后面再解答。

*/

sp＜IBinder＞clientBinder=parcel.readStrongBinder（）；

//得到ISurface的Bp端BpSurface。

mSurface=interface_cast＜ISurface＞（parcel.readStrongBinder（））；

mToken=parcel.readInt32（）；

mIdentity=parcel.readInt32（）；

mWidth=parcel.readInt32（）；

mHeight=parcel.readInt32（）；

mFormat=parcel.readInt32（）；

mFlags=parcel.readInt32（）；

if（clientBinder！=NULL）{

/*

根据ISurfaceFlingerClient对象构造一个SurfaceComposerClient对象，注意我们现在位于Activity端，这里还没有创建SurfaceComposerClient对象，所以需要创建一个。

*/

mClient=SurfaceComposerClient：clientForConnection（clientBinder）；

//SharedBuffer家族的最后一员ShardBufferClient终于出现了。

mSharedBufferClient=new SharedBufferClient（

mClient-＞mControl,mToken，2，mIdentity）；

}

init（）；//做一些初始化工作。

}

在Surface创建完后，得到什么了呢？看图8-18就可知道：

图　8-18　Native Surface的示意图

上图很清晰地说明：

ShardBuffer家族依托共享内存结构SharedClient与它共同组成了Surface系统生产/消费协调的中枢控制机构，它在SF端的代表是SharedBufferServer，在Activity端的代表是SharedBufferClient。

Native的Surface将和SF中的SurfaceLayer建立Binder联系。

另外，图中还特意画出了承载数据的GraphicBuffer数组，在代码的注释中也针对GraphicBuffer提出了一个问题：Surface中有两个GraphicBuffer,Layer中也有两个，一共就有四个GraphicBuffer了，可是为什么这里只画出了两个呢？

答案是，咱们不是有共享内存吗？这四个GraphicBuffer其实操纵的是同一段共享内存，为了简单，所以就只画了两个GraphicBuffer。在8.4.7节再介绍GraphicBuffer的故事。

下面，来看中枢控制机构的SharedBuffer家族。

3.SharedBuffer家族介绍

（1）SharedBuffer家族成员

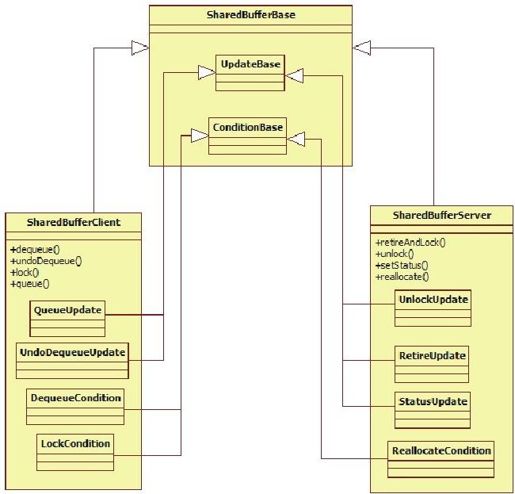

SharedBuffer是一个家族名称，它包括多少成员呢？来看SharedBuffer的家族图谱，如图8-19所示：

图　8-19　SharedBuffer家族介绍

从上图可以知道：

XXXCondition、XXXUpdate等都是内部类，它们主要是用来更新读写位置的。不过这些操作为什么要通过类来封装呢？因为SharedBuffer的很多操作都使用了C++中的Function Object（函数对象），而这些内部类的实例就是函数对象。函数对象是什么？它怎么使用？对此，在以后的分析中会介绍。

（2）SharedBuffer家族和SharedClient的关系

前面介绍过，SharedBufferServer和SharedBufferClient控制的其实只是SharedBufferStack数组中的一个，下面通过SharedBufferBase的构造函数，来看是否如此。代码如下所示：

[—＞SharedBufferStack.cpp]

SharedBufferBase：SharedBufferBase（SharedClient*sharedClient，

int surface,int num,int32_t identity）

：mSharedClient（sharedClient），

mSharedStack（sharedClient-＞surfaces+surface），

mNumBuffers（num），//根据前面PageFlipping的知识可知，num值为2mIdentity（identity）

{

/*

上面的赋值语句中最重要的是第二句：

mSharedStack（sharedClient-＞surfaces+surface）

这条语句使得这个SharedBufferXXX对象和SharedClient中SharedBufferStack数组的第surface个元素建立了关系。

*/

}

4.关于Native Surface的总结

至此，Activity端Java的Surface对象，终于和一个Native Surface对象挂上了钩，并且这个Native Surface还准备好了绘图所需的一切，其中包括：

两个GraphicBuffer，这就是PageFlipping所需的FrontBuffer和BackBuffer。

SharedBufferServer和SharedBufferClient结构，这两个结构将用于生产/消费的过程控制。

一个ISurface对象，这个对象连接着SF中的一个SurfaceLayer对象。

一个SurfaceComposerClient对象，这个对象连接着SF中的一个BClient对象。

资源都已经准备好了，可以开始绘制UI了。下面，分析两个关键的函数lockCanvas和unlockCanvasAndPost。
