8.6.3 LayerBuffer分析
前面介绍了Normal属性显示层中的第一类Layer,这里将介绍其中的第二类LayerBuffer。LayerBuffer会在视频播放和摄像机预览等场景中用到,下面就以Camera的preView(预览)为例,来分析LayerBuffer的工作原理。
1.LayerBuffer的创建
先看LayerBuffer的创建,它通过SF的createPushBuffersSurfaceLocked得到,代码如下所示:
[—>SurfaceFlinger.cpp]
sp<LayerBaseClient>SurfaceFlinger:createPushBuffersSurfaceLocked(
const sp<Client>&client,DisplayID display,
int32_t id,uint32_t w,uint32_t h,uint32_t flags)
{
sp<LayerBuffer>layer=new LayerBuffer(this,display,client,id);
layer->initStates(w,h,flags);
addLayer_l(layer);
return layer;
}

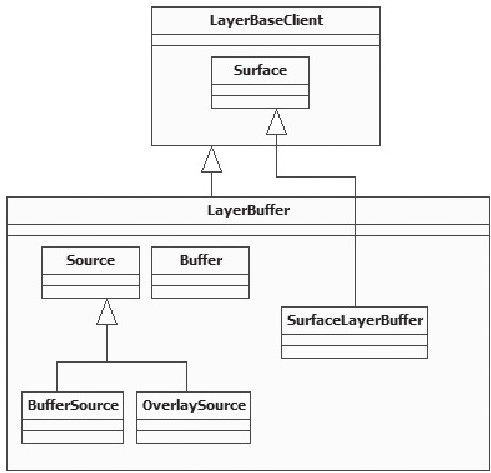

LayerBuffer的派生关系如图8-30所示:
图 8-30 LayerBuffer的派生关系示意图
从上图中可以发现:
LayerBuffer定义了一个内部类Source类,它有两个派生类BufferSource和Overlay-Source。根据它们的名字,可以猜测到Source代表数据的提供者。
LayerBuffer中的mSurface其真实类型是SurfaceLayerBuffer。
LayerBuffer创建好了,不过该怎么用呢?和它相关的调用流程是怎样的呢?下面来分析Camera。
2.Camera preView分析
Camera是一个单独的Service,全称是CameraService,先看CameraService的registerPreviewBuffers函数。这个函数会做什么呢?代码如下所示:
[—>CameraService.cpp]
status_t CameraService:Client:registerPreviewBuffers()
{
int w,h;
CameraParameters params(mHardware->getParameters());
params.getPreviewSize(&w,&h);
/*
①mHardware代表Camera设备的HAL对象。本书讨论CameraHardwareStub设备,它其实是
一个虚拟的设备,不过其代码却具有参考价值。
BufferHeap定义为ISurface的内部类,其实就是对IMemoryHeap的封装。
*/
ISurface:BufferHeap buffers(w,h,w,h,
HAL_PIXEL_FORMAT_YCrCb_420_SP,
mOrientation,
0,
mHardware->getPreviewHeap());
//②调用SurfaceLayerBuffer的registerBuffers函数。
status_t ret=mSurface->registerBuffers(buffers);
return ret;
}
上面代码中列出了两个关键点,逐一来分析它们。
(1)创建BufferHeap
BufferHeap是ISurface定义的一个内部类,它的声明如下所示:
[—>ISurface.h]
class BufferHeap{
public:
……
//使用这个构造函数。
BufferHeap(uint32_t w,uint32_t h,
int32_t hor_stride,int32_t ver_stride,
PixelFormat format,const sp<IMemoryHeap>&heap);
……
~BufferHeap();
uint32_t w;
uint32_t h;
int32_t hor_stride;
int32_t ver_stride;
PixelFormat format;
uint32_t transform;
uint32_t flags;
sp<IMemoryHeap>heap;//heap指向真实的存储对象。
};
从上面的代码可发现,BufferHeap基本上就是封装了一个IMemoryHeap对象,根据我们对IMemoryHeap的了解,它应该包含了真实的存储对象,这个值由CameraHardwareStub对象的getPreviewHeap得到,这个函数的代码如下所示:
[—>CameraHardwareStub.cpp]
sp<IMemoryHeap>CameraHardwareStub:getPreviewHeap()const
{
return mPreviewHeap;//返回一个成员变量,它又是在哪创建的呢?
}
//上面的mPreivewHeap对象由initHeapLocked函数创建,该函数在HAL对象创建的时候被调用
void CameraHardwareStub:initHeapLocked()
{
……
/*
创建一个MemoryHeapBase对象,大小是mPreviewFrameSize*kBufferCount,其中
kBufferCount为4。注意这是一段连续的缓冲。
*/
mPreviewHeap=new MemoryHeapBase(mPreviewFrameSize*kBufferCount);
//mBuffer为MemoryBase数组,元素为4。
for(int i=0;i<kBufferCount;i++){
mBuffers[i]=new MemoryBase(mPreviewHeap,
i*mPreviewFrameSize,mPreviewFrameSize);
}
}
从上面这段代码中可以发现,CameraHardwareStub对象创建的用于preView的内存结构是按图8-31所示的方式来组织的:
图 8-31 CameraHardwareStub用于preView的内存结构图
其中:
BufferHeap的heap变量指向一块MemoryHeap,这就是mPreviewHeap。
在这块MemoryHeap上构建了4个MemoryBase。
(2)registerBuffers分析
BufferHeap准备好后,要调用ISurface的registerBuffers函数,ISurface在SF端的真实类型是SurfaceLayerBuffer,所以要直接地看它的实现,代码如下所示:
[—>LayerBuffer.cpp]
status_t LayerBuffer:SurfaceLayerBuffer:registerBuffers(
const ISurface:BufferHeap&buffers)
{
sp<LayerBuffer>owner(getOwner());
if(owner!=0)
//调用外部类对象的registerBuffers,所以SurfaceLayerBuffer也是一个Proxy哦。
return owner->registerBuffers(buffers);
return NO_INIT;
}
//外部类是LayerBuffer,调用它的registerBuffers函数。
status_t LayerBuffer:registerBuffers(const ISurface:BufferHeap&buffers)
{
Mutex:Autolock_l(mLock);
//创建数据的来源BufferSource,注意我们其实把MemoryHeap设置上去了。
sp<BufferSource>source=new BufferSource(*this,buffers);
status_t result=source->getStatus();
if(result==NO_ERROR){
mSource=source;//保存这个数据源为mSource。
}
return result;
}
BufferSource,曾在图8-30中见识过,它内部有一个成员变量mBufferHeap指向传入的buffers参数,所以registerBuffers过后,就得到了图8-32:
图 8-32 registerBuffers的结果示意图
请注意上图的箭头指向,不论中间有多少层封装,最终的数据存储区域还是mPreivewHeap。
3.数据的传输
至此,Buffer在SF和Camera两端都准备好了,那么数据是怎么从Camera传递到SF的呢?先来看数据源是怎么做的。
(1)数据传输分析
CameraHardwareStub有一个preview线程,这个线程会做什么呢?代码如下所示:
[—>CameraHardwareStub.cpp]
//preview线程从Thread类派生,下面这个函数在threadLoop中循环调用。
int CameraHardwareStub:previewThread()
{
mLock.lock();
//每次进来mCurrentPreviewFrame都会加1。
ssize_t offset=mCurrentPreviewFrame*mPreviewFrameSize;
sp<MemoryHeapBase>heap=mPreviewHeap;
FakeCamera*fakeCamera=mFakeCamera;//虚拟的摄像机设备。
//从mBuffers中取一块内存,用于接收来自硬件的数据。
sp<MemoryBase>buffer=mBuffers[mCurrentPreviewFrame];
mLock.unlock();
if(buffer!=0){
int delay=(int)(1000000.0f/float(previewFrameRate));
void*base=heap->base();//base是mPreviewHeap的起始位置。
//下面这个frame代表buffer在mPreviewHeap中的起始位置,还记得图8-31吗?
//四块MemoryBase的起始位置由下面这个代码计算得来。
uint8_tframe=((uint8_t)base)+offset;
//取出一帧数据,放到对应的MemoryBase中。
fakeCamera->getNextFrameAsYuv422(frame);
//①把含有帧数据的buffer传递到上层。
if(mMsgEnabled&CAMERA_MSG_PREVIEW_FRAME)
mDataCb(CAMERA_MSG_PREVIEW_FRAME,buffer,mCallbackCookie);
//mCurrentPreviewFrame递增,在0到3之间循环。
mCurrentPreviewFrame=(mCurrentPreviewFrame+1)%kBufferCount;
usleep(delay);//模拟真实硬件的延时。
}
return NO_ERROR;
}
读者是否明白Camera preview的工作原理了?就是从四块内存中取一块出来接收数据,然后再把这块内存传递到上层去处理。从缓冲使用的角度来看,mBuffers数组构成了一个成员个数为四的缓冲队列。preview通过mData这个回调函数,把数据传递到上层,而CameraService则实现了mData这个回调函数,这个回调函数最终会调用handlePreviewData,直接看handlePreviewData即可,代码如下所示:
[—>CameraService.cpp]
void CameraService:Client:handlePreviewData(const sp<IMemory>&mem)
{
ssize_t offset;
size_t size;
//注意传入的mem参数,它实际上是Camera HAL创建的mBuffers数组中的一个。
//offset返回的是这个数组在mPreviewHeap中的偏移量。
sp<IMemoryHeap>heap=mem->getMemory(&offset,&size);
if(!mUseOverlay)
{
Mutex:Autolock surfaceLock(mSurfaceLock);
if(mSurface!=NULL){
//调用ISurface的postBuffer,注意我们传入的参数是offset。
mSurface->postBuffer(offset);
}
}
……
}
上面的代码是什么意思?我们到底给ISurface传什么了?答案很明显:

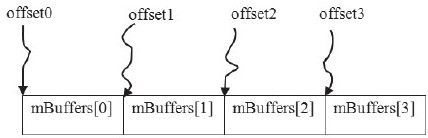

handlePreviewData就是传递了一个偏移量,这个偏移量是mBuffers数组成员的首地址。可用图8-33来表示:
图 8-33 handlePreviewData示意图
有了图8-33,读者明白数据传递的工作原理了吗?
下面看SurfaceLayerBuffer的postBuffer函数,不过它只是一个小小的代理,真正的工作由外部类LayerBuffer完成,直接看它好了,代码如下所示:
[—>LayerBuffer.cpp]
void LayerBuffer:postBuffer(ssize_t offset)
{
sp<Source>source(getSource());//getSource返回mSource,为BufferSource类型。
if(source!=0)
source->postBuffer(offset);//调用BufferSource的postBuffer函数。
}
[—>LayerBuffer.cpp]
void LayerBuffer:BufferSource:postBuffer(ssize_t offset)
{
ISurface:BufferHeap buffers;
{
Mutex:Autolock_l(mBufferSourceLock);
buffers=mBufferHeap;//还记得图8-32吗?
if(buffers.heap!=0){
//BufferHeap的heap变量指向MemoryHeap,下面取出它的大小。
const size_t memorySize=buffers.heap->getSize();
//做一下检查,判断这个offset是不是有问题。
if((size_t(offset)+mBufferSize)>memorySize){
LOGE("LayerBuffer:BufferSource:postBuffer()"
"invalid buffer(offset=%d,size=%d,heap-size=%d",
int(offset),int(mBufferSize),int(memorySize));
return;
}
}
}
sp<Buffer>buffer;
if(buffers.heap!=0){
//创建一个LayerBuffer:Buffer。
buffer=new LayerBuffer:Buffer(buffers,offset,mBufferSize);
if(buffer->getStatus()!=NO_ERROR)
buffer.clear();
setBuffer(buffer);//setBuffer?我们要看看。
//mLayer就是外部类LayerBuffer,调用它的invalidate函数将触发SF的重绘。
mLayer.invalidate();
}
}
void LayerBuffer:BufferSource:setBuffer(
const sp<LayerBuffer:Buffer>&buffer)
{
//setBuffer函数就是简单地将new出来的Buffer设置给成员变量mBuffer,这么做会有问题吗?
Mutex:Autolock_l(mBufferSourceLock);
mBuffer=buffer;//将新的buffer设置为mBuffer,mBuffer原来指向的那个被delete。
}
从数据生产者的角度看,postBuffer函数将不断地new一个Buffer出来,然后将它赋值给成员变量mBuffer,也就是说,mBuffer会不断变化。现在从缓冲的角度来思考一下这种情况的结果:
数据生产者有一个含四个成员的缓冲队列,也就是mBuffers数组。
而数据消费者只有一个mBuffer。
这种情况会有什么后果呢?请记住这个问题,我们到最后再来揭示。下面先看mBuffer的类型Buffer是什么。
(2)数据使用分析
Buffer被定义成LayerBuffer的内部类,代码如下所示:
[—>LayerBuffer.cpp]
LayerBuffer:Buffer:Buffer(const ISurface:BufferHeap&buffers,
ssize_t offset,size_t bufferSize)
:mBufferHeap(buffers),mSupportsCopybit(false)
{
//注意,这个src被定义为引用,所以修改src的信息相当于修改mNativeBuffer的信息。
NativeBuffer&src(mNativeBuffer);
src.crop.l=0;
src.crop.t=0;
src.crop.r=buffers.w;
src.crop.b=buffers.h;
src.img.w=buffers.hor_stride?:buffers.w;
src.img.h=buffers.ver_stride?:buffers.h;
src.img.format=buffers.format;
//这个base将指向对应的内存起始地址。
src.img.base=(void*)(intptr_t(buffers.heap->base())+offset);
src.img.handle=0;
gralloc_module_t const*module=LayerBuffer:getGrallocModule();
//做一些处理,有兴趣的读者可以去看看。
if(module&&module->perform){
int err=module->perform(module,
GRALLOC_MODULE_PERFORM_CREATE_HANDLE_FROM_BUFFER,
buffers.heap->heapID(),bufferSize,
offset,buffers.heap->base(),
&src.img.handle);
mSupportsCopybit=(err==NO_ERROR);
}
}
上面是Buffer的定义,其中最重要的就是这个mNativeBuffer了,它实际上保存了mBuffers数组成员的首地址。
下面看绘图函数,也就是LayerBuffer的onDraw函数,这个函数由SF的工作线程调用,代码如下所示:
[—>LayerBuffer.cpp]
void LayerBuffer:onDraw(const Region&clip)const
{
sp<Source>source(getSource());
if(LIKELY(source!=0)){
source->onDraw(clip);//source实际类型是BufferSource,我们去看看。
}else{
clearWithOpenGL(clip);
}
}
void LayerBuffer:BufferSource:onDraw(const Region&clip)const
{
sp<Buffer>ourBuffer(getBuffer());
……//使用这个Buffer,注意使用的时候没有锁控制。
mLayer.drawWithOpenGL(clip,mTexture);//生成一个贴图,然后绘制它。
}
其中getBuffer函数返回mBuffer,代码如下所示:
sp<LayerBuffer:Buffer>LayerBuffer:BufferSource:getBuffer()const
{
Mutex:Autolock_l(mBufferSourceLock);
return mBuffer;
}

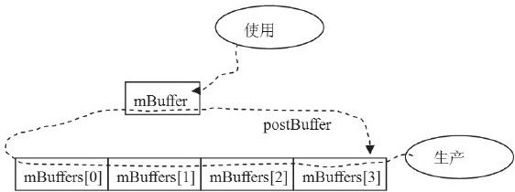

从上面的代码中能发现,mBuffer的使用并没有锁的控制,这会导致什么问题发生呢?请再次回到前面曾强调要记住的那个问题上。此时生产者的队列有四个元素,而消费者的队列只有一个元素,它可用图8-34来表示:
图 8-34 数据传递的问题示意图
从上图可以知道:
使用者使用mBuffer,这是在SF的工作线程中做到的。假设mBuffer实际指向的内存为mBuffers[0]。
数据生产者循环更新mBuffers数组各个成员的数据内容,这是在另外一个线程中完成的。由于这两个线程之间没有锁同步,这就造成了当使用者还在使用mBuffers[0]时,生产者又更新了mBuffers[0]。这会在屏幕上产生混杂的图像。
经过实际测试得知,如果给数据使用端加上一定延时,屏幕就会出现不连续的画面,即前一帧和后一帧的数据混杂在一起输出。
说明 从代码的分析来看,这种方式确实有问题。我在真实设备上测试的结果也在一定程度上验证了这一点。通过修改LayerBuffer来解决这问题的难度比较大,是否可在读写具体缓存时加上同步控制呢(例如使用mBuffers[0]的时候调用一下lock,用完后调用unlock)?这样就不用修改LayerBuffer了。读者可再深入研究这个问题。
