7.5　拓展思考

7.5.1　DuplicatingThread破解

DuplicatingThread需要与蓝牙结合起来使用，它的存在与Audio硬件结构息息相关。读者可参考图7-12“智能手机硬件架构图”来理解。当一份数据同时需要发送给DSP和蓝牙A2DP设备时，DuplicatingThread就派上用场了。在分析DuplicatingThread前，还是应该了解一下它的来龙去脉。

1.DuplicatingThread的来历

DuplicatingThread和蓝牙的A2DP设备有关系。可先假设有一个蓝牙立体声耳机已经连接上了，接着从setDeviceConnectionState开始分析，代码如下所示：

[—＞AudioPolicyManagerBase.cpp]

status_t AudioPolicyManagerBase：setDeviceConnectionState（

AudioSystem：audio_devices device，

AudioSystem：device_connection_state state，

const char*device_address）

{

……

switch（state）

{

case AudioSystem：DEVICE_STATE_AVAILABLE：

mAvailableOutputDevices|=device；

ifdef WITH_A2DP

if（AudioSystem：isA2dpDevice（device））{

//专门处理A2DP设备的连接。

status_t status=handleA2dpConnection（device,device_address）；

}

endif

……

}

对于A2DP设备，有专门的函数handleA2dpConnection处理，代码如下所示：

[—＞AudioPolicyManagerBase.cpp]

status_t AudioPolicyManagerBase：handleA2dpConnection（

AudioSystem：audio_devices device，

const char*device_address）

{

AudioOutputDescriptor*outputDesc=new AudioOutputDescriptor（）；

outputDesc-＞mDevice=device；

//先为mA2dpOutput创建一个MixerThread，这个和mHardwareOutput一样。

mA2dpOutput=mpClientInterface-＞openOutput（&outputDesc-＞mDevice，

&outputDesc-＞mSamplingRate，

&outputDesc-＞mFormat，

&outputDesc-＞mChannels，

&outputDesc-＞mLatency，

outputDesc-＞mFlags）；

if（mA2dpOutput）{

/*

a2dpUsedForSonification永远返回true，表示属于SONIFCATION策略的音频流声音需要同时从蓝牙和DSP中传出。至于SONIFCATION策略的音频流类型可查看前面关于getStrategy的分析，来电铃声、短信通知等属于这一类。

*/

if（a2dpUsedForSonification（））{

/*

创建一个DuplicateOutput，注意它的参数，第一个是蓝牙MixerThread，

第二个是DSP MixerThread。

*/

mDuplicatedOutput=mpClientInterface-＞openDuplicateOutput（

mA2dpOutput,mHardwareOutput）；

}

if（mDuplicatedOutput！=0||

！a2dpUsedForSonification（））{

if（a2dpUsedForSonification（））{

//创建一个AudioOutputDescriptor对象。

AudioOutputDescriptor*dupOutputDesc=newAudioOutputDescriptor（）；

dupOutputDesc-＞mOutput1=mOutputs.valueFor（mHardwareOutput）；

dupOutputDesc-＞mOutput2=mOutputs.valueFor（mA2dpOutput）；

……

//保存mDuplicatedOutput和dupOutputDesc键值对。

addOutput（mDuplicatedOutput,dupOutputDesc）；

……

}

}

}

……

}

这里最重要的函数是openDuplicateOutput。它和openOutput一样，最终的处理都是在AF中。去那里看看，代码如下所示：

[—＞AudioFlinger.cpp]

int AudioFlinger：openDuplicateOutput（int output1，int output2）

{

Mutex：Autolock_l（mLock）；

//output1对应蓝牙的MixerThread。

MixerThread*thread1=checkMixerThread_l（output1）；

//output2对应DSP的MixerThread。

MixerThread*thread2=checkMixerThread_l（output2）；

//①创建DuplicatingThread，注意它第二个参数使用的是代表蓝牙的MixerThread。

DuplicatingThread*thread=new DuplicatingThread（this，

thread1，++mNextThreadId）；

//②加入代表DSP的MixerThread。

thread-＞addOutputTrack（thread2）；

mPlaybackThreads.add（mNextThreadId,thread）；

return mNextThreadId；//返回DuplicatingThread的索引。

}

从现在起，MixerThread要简写为MT，而DuplicatingThread则简写为DT。这里面有两个重要的函数调用，一起来看。

2.DuplicatingThread和OutputTrack

先看DT的构造函数，代码如下所示：

[—＞AudioFlinger.cpp]

AudioFlinger：DuplicatingThread：DuplicatingThread（const sp＜AudioFlinger＞&

audioFlinger,AudioFlinger：MixerThread*mainThread,int id）

：MixerThread（audioFlinger,mainThread-＞getOutput（），id），

mWaitTimeMs（UINT_MAX）

{

//DT是MT的派生类，所以先要完成基类的构造，还记得MT的构造吗？它会创建一个AudioMixer对象。

mType=PlaybackThread：DUPLICATING；

//把代表DSP的MT加入进来，咱们看看。

addOutputTrack（mainThread）；

}

[—＞AudioFlinger.cpp]

void AudioFlinger：DuplicatingThread：addOutputTrack（MixerThread*thread）

{

int frameCount=（3mFrameCountmSampleRate）/thread-＞sampleRate（）；

//构造一个OutputTrack，它的第一个参数是MT。

OutputTrackoutputTrack=new OutputTrack（（ThreadBase）thread，

this,mSampleRate,mFormat，

mChannelCount,frameCount）；

if（outputTrack-＞cblk（）！=NULL）{

thread-＞setStreamVolume（AudioSystem：NUM_STREAM_TYPES，1.0f）；

//把这个outputTrack加入到mOutputTracks数组保存。

mOutputTracks.add（outputTrack）；

updateWaitTime（）；

}

}

此时，当下面两句代码执行完：

DuplicatingThread*thread=new DuplicatingThread（this,thread1，++mNextThreadId）；

thread-＞addOutputTrack（thread2）；

DT则分别构造了两个OutputTrack，一个对应蓝牙的MT，另一个对应DSP的MT。现在来看OutputTrack为何方神圣，代码如下所示：

[—＞AudioFlinger.cpp]

AudioFlinger：PlaybackThread：OutputTrack：OutputTrack（

const wp＜ThreadBase＞&thread,DuplicatingThread*sourceThread，

uint32_t sampleRate,int format,int channelCount,int frameCount）

：Track（thread,NULL,AudioSystem：NUM_STREAM_TYPES,sampleRate，

format,channelCount,frameCount,NULL），//最后这个参数为NULL。

mActive（false），mSourceThread（sourceThread）

{

/*

OutputTrack从Track派生，所以需要先调用基类的构造，还记得Track构造函数

中的事情吗？它会创建一块内存，至于是不是共享内存，由Track构造函数的最后一个参数决定。

如果该值为NULL，表示没有客户端参与，则会在本进程内创建一块内存，这块内存的结构如图7-4所示，前面为CB对象，后面为数据缓冲。

*/

//下面的这个thread对象为MT。

PlaybackThreadplaybackThread=（PlaybackThread）thread.unsafe_get（）；

if（mCblk！=NULL）{

mCblk-＞out=1；//表示DT将往MT中写数据。

//和前面所分析的AT、AF中的处理何其相似！

mCblk-＞buffers=（char*）mCblk+sizeof（audio_track_cblk_t）；

mCblk-＞volume[0]=mCblk-＞volume[1]=0x1000；

mOutBuffer.frameCount=0；

//把这个Track加到MT的Track中。

playbackThread-＞mTracks.add（this）；

}

}

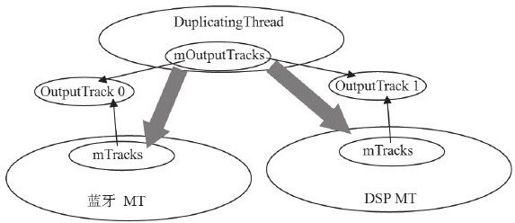

明白了吗？图7-16表示的是openDuplicateOutput的结果：

7.5　拓展思考 - 图1

图　7-16　openDuplicateOutput的结果示意图

图7-16说明（以蓝牙MT为例）：

蓝牙MT的Track中有一个成员为OutputTrack0。

DT的mOutputTracks也有一个成员指向OutputTrack0。这就好像DT是MT的客户端一样，它和前面分析的AT是AF的客户端类似。

灰色部分代表数据传递用的缓冲。

3.DT的客户端AT

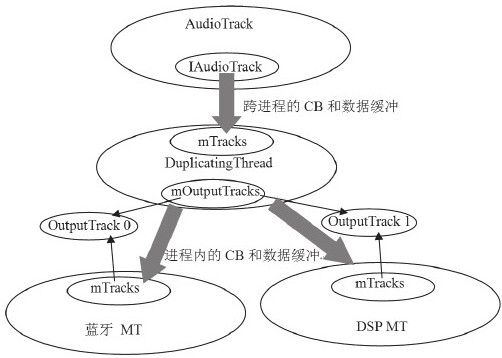

DT是从MT中派生的，根据AP和AT的交互流程可知，当AT创建的流类型对应策略为SONIFACATION时，它会从AP中得到代表DT的线程索引号。由于DT没有重载createTrack_l，所以这个过程也会创建一个Track对象（和MT创建Track对象一样）。此时的结果，将导致图7-16变成图7-17。

图7-17把DT的工作方式表达得非常清晰了。一个DT配合两个OutputTrack中的进程内缓冲，把来自AT的数据原封不动地发给蓝牙MT和DSP MT，这简直就是个数据中继器。不过俗话说得好，道理虽简单，实现却复杂。来看DT是如何完成这一复杂而艰巨的任务的吧。

4.DT的线程函数

DT的线程函数代码如下所示：

7.5　拓展思考 - 图2

图　7-17　有AT的DT全景图

[—＞AudioFlinger.cpp]

bool AudioFlinger：DuplicatingThread：threadLoop（）

{

int16_t*curBuf=mMixBuffer；

Vector＜sp＜Track＞＞tracksToRemove；

uint32_t mixerStatus=MIXER_IDLE；

nsecs_t standbyTime=systemTime（）；

size_t mixBufferSize=mFrameCount*mFrameSize；

SortedVector＜sp＜OutputTrack＞＞outputTracks；

while（！exitPending（））

{

processConfigEvents（）；

mixerStatus=MIXER_IDLE；

{

……

//处理配置请求，和MT处理一样。

const SortedVector＜wp＜Track＞＞&activeTracks=mActiveTracks；

for（size_t i=0；i＜mOutputTracks.size（）；i++）{

outputTracks.add（mOutputTracks[i]）；

}

//如果AT的Track停止了，则需要停止和MT共享的OutputTrack。

if UNLIKELY（（！activeTracks.size（）&&systemTime（）＞standbyTime）

||mSuspended）{

if（！mStandby）{

for（size_t i=0；i＜outputTracks.size（）；i++）{

outputTracks[i]-＞stop（）；

}

mStandby=true；

mBytesWritten=0；

}

……

//DT从MT派生，天然具有混音的功能，所以这部分功能和MT一致。

mixerStatus=prepareTracks_l（activeTracks，&tracksToRemove）；

}

if（LIKELY（mixerStatus==MIXER_TRACKS_READY））{

//outputsReady将检查OutputTracks对应的MT状态。

if（outputsReady（outputTracks））{

mAudioMixer-＞process（curBuf）；//使用AudioMixer对象混音。

}else{

memset（curBuf，0，mixBufferSize）；

}

sleepTime=0；

writeFrames=mFrameCount；

}

……

if（sleepTime==0）{

standbyTime=systemTime（）+kStandbyTimeInNsecs；

for（size_t i=0；i＜outputTracks.size（）；i++）{

//将混音后的数据写到outputTrack中。

outputTracks[i]-＞write（curBuf,writeFrames）；

}

mStandby=false；

mBytesWritten+=mixBufferSize；

}else{

usleep（sleepTime）；

}

tracksToRemove.clear（）；

outputTracks.clear（）；

}

return false；

}

现在，来自远端进程AT的数据已得到了混音，这一份混音后的数据还将通过调用OutputTrack的write完成DT到其他两个MT的传输。注意，这里除了AT使用的Track外，还有DT和两个MT共享的OutputTrack。AT调用的start，将导致DT的Track加入到活跃数组中，但另外两个OutputTrack还没调用start。这些操作又是在哪里做的呢？来看write函数，代码如下所示：

[—＞AudioFlinger.cpp]

bool AudioFlinger：PlaybackThread：OutputTrack：write（int16_t*data，

uint32_t frames）

{

//注意，此处的OutputTrack是DT和MT共享的。

Buffer*pInBuffer；

Buffer inBuffer；

uint32_t channels=mCblk-＞channels；

bool outputBufferFull=false；

inBuffer.frameCount=frames；

inBuffer.i16=data；

uint32_t waitTimeLeftMs=mSourceThread-＞waitTimeMs（）；

if（！mActive&&frames！=0）{

//如果此Track没有活跃，则调用start激活。

start（）；

……

}

/*

现在，AF中的数据传递有三个线程：一个DT，两个MT。MT作为DT的二级消费者，可能由于某种原因来不及消费数据，所以DT中提供了一个缓冲队列mBufferQueue，把MT来不及消费的数据保存在这个缓冲队列中。注意这个缓冲队列容纳的临时缓冲个数是有限制的，其限制值由kMaxOverFlowBuffers控制，初始化为10个。

*/

while（waitTimeLeftMs）{

//先消耗保存在缓冲队列的数据。

if（mBufferQueue.size（））{

pInBuffer=mBufferQueue.itemAt（0）；

}else{

pInBuffer=&inBuffer；

}

……

//获取可写缓冲，下面这句代码是否和AT中对应的代码很相似？

if（obtainBuffer（&mOutBuffer,waitTimeLeftMs）==

（status_t）AudioTrack：NO_MORE_BUFFERS）{

……

break；

}

uint32_t outFrames=pInBuffer-＞frameCount＞mOutBuffer.frameCount?

mOutBuffer.frameCount：pInBuffer-＞frameCount；

//将数据拷贝到DT和MT共享的那块缓冲中去。

memcpy（mOutBuffer.raw,pInBuffer-＞raw，

outFrameschannelssizeof（int16_t））；

//更新写位置

mCblk-＞stepUser（outFrames）；

pInBuffer-＞frameCount-=outFrames；

pInBuffer-＞i16+=outFrames*channels；

mOutBuffer.frameCount-=outFrames；

mOutBuffer.i16+=outFrames*channels；

……

}//while结束

if（inBuffer.frameCount）{

sp＜ThreadBase＞thread=mThread.promote（）；

if（thread！=0&&！thread-＞standby（））{

if（mBufferQueue.size（）＜kMaxOverFlowBuffers）{

pInBuffer=new Buffer；

pInBuffer-＞mBuffer=new int16_t[inBuffer.frameCount*channels]；

pInBuffer-＞frameCount=inBuffer.frameCount；

pInBuffer-＞i16=pInBuffer-＞mBuffer；

//拷贝旧数据到新的临时缓冲。

memcpy（pInBuffer-＞raw,inBuffer.raw，

inBuffer.frameCountchannelssizeof（int16_t））；

//保存这个临时缓冲。

mBufferQueue.add（pInBuffer）；

}

}

}

//如果数据全部写完

if（pInBuffer-＞frameCount==0）{

if（mBufferQueue.size（））{

mBufferQueue.removeAt（0）；

delete[]pInBuffer-＞mBuffer；

delete pInBuffer；//释放缓冲队列对应的数据缓冲。

}else{

break；

}

}

}

……

return outputBufferFull；

}

数据就这样通过DT的帮助，从AT传输到蓝牙的MT和DSP的MT中了。这种方式的数据传输比直接使用MT传输要缓慢。

到这里，对DT的讲解就告一段落了。本人觉得，DT的实现是AF代码中最美妙的地方，多学习这些优秀代码，有助于提高学习者的水平。

说明　DT还有别的一些细节本书中没有涉及，读者可以结合自己的情况进行分析和理解。
