7.4　AudioPolicyService的破解

前面关于AudioTrack和AudioFlinger的分析，主要是针对Audio系统中数据传输方面的，它们是Audio系统中不可或缺的部分。但Audio系统仅限于此吗？如果是这样，那么AudioPolicyService又是怎么一回事？另外，还要问几个实际问题：插入耳机后，声音是怎么从最开始的听筒输出变成耳机输出的呢？音量又是怎么控制的？MixerThread的来历和AudioPolicy有怎样的关系？这些都与后面要分析的AudioPolicyService有关。

顾名思义，AudioPolicyService是和Audio策略有关的，依本人对AudioPolicy的理解，策略比流程更复杂和难懂，对APS的分析与对AT及AF不同，因此不宜采用固定流程分析法，而应从下面三个步骤入手：

在分析AudioPolicyService的创建过程中，会讲解一些重要的概念和定义。

重新回到AudioTrack的分析流程，介绍其中和AudioPolicy有关的内容。

以一个耳机插入事件为实例，讲解AudioPolicy的处理。

7.4.1　AudioPolicyService的创建

AudioPolicyService和AudioFlinger都驻留于一个进程，之前在“MixerThread的来历”一节中，曾简单介绍过APS的创建，现在需要仔细观察其中的内容。

1.创建AudioPolicyService

AudioPolicyService的代码如下所示：

[—＞AudioPolicyService.cpp]

AudioPolicyService：AudioPolicyService（）

：BnAudioPolicyService（），

//mpPolicyManager是Audio系统中的另一种HAL对象，它的类型是AudioPolicyInterface。

mpPolicyManager（NULL）

{

char value[PROPERTY_VALUE_MAX]；

//TonePlayback用于播放Tone音，Tone包括按键音等。

mTonePlaybackThread=new AudioCommandThread（String8（""））；

//用于处理控制命令，例如路由切换、音量调节等。

mAudioCommandThread=new AudioCommandThread（String8（"ApmCommandThread"））；

if（defined GENERIC_AUDIO）||（defined AUDIO_POLICY_TEST）

//注意AudioPolicyManagerBase的构造函数，把this传进去了。

mpPolicyManager=new AudioPolicyManagerBase（this）；

else

……

//使用硬件厂商实现的AudioPolicyInterface。

mpPolicyManager=createAudioPolicyManager（this）；

endif

//根据系统属性来判断照相机拍照时是否强制发声。为了防止偷拍，强制按快门的时候必须发出声音。

property_get（"ro.camera.sound.forced"，value，"0"）；

mpPolicyManager-＞setSystemProperty（"ro.camera.sound.forced"，value）；

}

和AudioFlinger中的AudioHardwareInterface一样，在APS中可以见到另外一个HAL层对象AudioPolicyInterface，为什么在APS中也会存在HAL对象呢？

如前所述，APS主要是用来控制Audio系统的，由于各个硬件厂商的控制策略不可能完全一致，所以Android把这些内容抽象成一个HAL对象。下面来看这个AudioPolicyInterface。

2.AudioPolicyInterface分析

AudioPolicyInterface比AudioHardwareInterface简单直接。这里，只需看几个重点函数即可，代码如下所示：

[—＞AudioPolicyInterface.h]

class AudioPolicyInterface

{

public：

……

//设置设备的连接状态，这些设备包括耳机、蓝牙等。

virtual status_t setDeviceConnectionState（

AudioSystem：audio_devices device，

AudioSystem：device_connection_state state，

const char*device_address）=0；

//设置系统Phone状态，这些状态包括通话状态、来电状态等。

virtual void setPhoneState（int state）=0；

//设置force_use的config策略，例如通话中强制使用扬声器。

virtual void setForceUse（AudioSystem：force_use usage，

AudioSystem：forced_config config）=0；

/*

audio_io_handle_t是int类型。这个函数的目的是根据传入的参数类型

找到合适的输出句柄。这个句柄，在目前的Audio系统代表AF中的某个工作线程。

还记得创建AudioTrack的时候传入的那个output值吗？它就是通过这个函数得到的。

关于这个问题，马上会分析到。

*/

virtual audio_io_handle_t getOutput（

AudioSystem：stream_type stream，

uint32_t samplingRate=0，

uint32_t format=AudioSystem：FORMAT_DEFAULT，

uint32_t channels=0，

AudioSystem：output_flags flags=

AudioSystem：OUTPUT_FLAG_INDIRECT）=0；

//下面两个函数以后会介绍。它们的第二个参数表示使用的是音频流类型。

virtual status_t startOutput（audio_io_handle_t output，

AudioSystem：stream_type stream）=0；

virtual status_t stopOutput（audio_io_handle_t output，

AudioSystem：stream_type stream）=0；

……

//音量控制：设置不同音频流的音量级别范围，例如MUSIC有15个级别的音量。

virtual void initStreamVolume（AudioSystem：stream_type stream，

int indexMin，

int indexMax）=0；

//设置某个音频流类型的音量级，例如觉得music声音太小时，可以调用这个函数提高音量级。

virtual status_t setStreamVolumeIndex（AudioSystem：stream_type stream，

int index）=0；

}

从上面的分析可知，AudioPolicyInterface主要提供了一些设备切换管理和音量控制的接口。每个厂商都有各自的实现方式。目前，Audio系统提供了一个通用的实现类AudioPolicyManagerBase，以前这个类是放在hardware目录下的，现在放到framework目录中了。图7-12展示了AP和HAL类之间的关系：

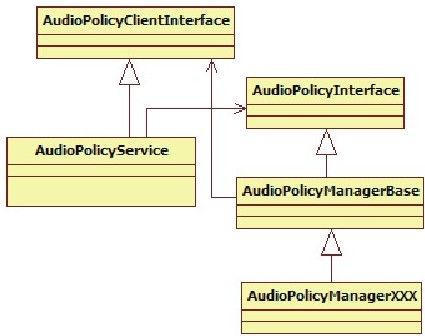

图　7-12　AudioPolicy和AudioPolicyInterface的关系

其中：

AudioPolicyService有一个AudioPolicyInterface类型的对象。

AudioPolicyManagerBase有一个AudioPolicyClientInterface的对象。

AudioPolicyInterface中的一些函数在后面会分析到，这些函数中有很多参数都是以AudioSystem：xxx方式出现的，那么AudioSystem又是什么呢？

3.AudioSystem介绍

AudioSystem是一个Native类，这个类在Java层有对应的Java类，其中定义了一些重要的类型，比如音频流流程、音频设备等，这些都在AudioSystem.h中。下面来看其中的一些定义。

（1）stream type（音频流类型）

音频流类型，我们已在AudioTrack中见识过了，其完整定义如下：

enum stream_type{

DEFAULT=-1，//默认

VOICE_CALL=0，//通话声

SYSTEM=1，//系统声，例如开关机提示

RING=2，//来电铃声

MUSIC=3，//媒体播放声

ALARM=4，//闹钟等的警告声

NOTIFICATION=5，//短信等的提示声

BLUETOOTH_SCO=6，//蓝牙SCO

ENFORCED_AUDIBLE=7，//强制发声，照相机的快门声就属于这个类型

DTMF=8，//DTMF，拨号盘的按键声

TTS=9，//文本转语音，Text to Speech

NUM_STREAM_TYPES

}；

音频流类型有什么用呢？为什么要做这种区分呢？它主要与两项内容有关：

设备选择：例如，之前在创建AudioTrack时，传入的音频流类型是MUSIC，当插上耳机时，这种类型的声音只会从耳机中出来，但如果音频流类型是RING，则会从耳机和扬声器中同时传出来。

音量控制：不同流类型音量级的个数不同，例如，MUSIC类型有15个级别可供用户调节，而有些类型只有7个级别的音量。

（2）audio mode（声音模式）

audio mode和电话的状态有直接关系。先看它的定义：

enum audio_mode{

MODE_INVALID=-2，

MODE_CURRENT=-1，

MODE_NORMAL=0，//正常，既不打电话，也没有来电

MODE_RINGTONE，//有来电

MODE_IN_CALL，//通话状态

NUM_MODES

}；

为什么Audio需要特别强调Phone的状态呢？这必须和智能手机的硬件架构联系上。先看智能手机的硬件架构，如图7-13所示：

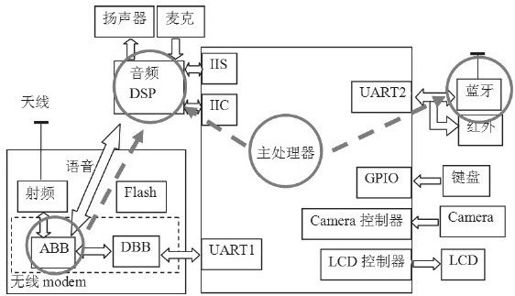

图　7-13　智能手机的硬件架构图

从图7-13中看出了什么？

系统有一个音频DSP，声音的输入输出都要经过它（不考虑蓝牙的情况）。但它处理完的数字信号，需通过D/A（数/模）转换后输出到最终的设备上，这些设备包括扬声器、听筒、耳机等。

注意　所谓的设备切换，是指诸如扬声器切换到听筒的情况，而前面常提到的音频输出设备，应该指的是DSP。

系统有两个核心处理器，一个是应用处理的核心，叫AP（Application Processor），可把它当做台式机上的CPU，在这上面可以运行操作系统。另一个和手机通信相关，一般叫BP（Baseband Processor基带处理器），可把它当做台式机上的“猫”。

AP和BP都能向音频DSP发送数据，它们在硬件的通路上互不干扰。于是就出现了一个问题，即如果两个P同时往DSP发送数据，而互相之间没有协调，那么就可能出现通话声和音乐声混杂的情况。谁还会用这样的手机？所以打电话时，将由AP上的Phone程序主动设置Audio系统的mode，在这种mode下，Audio系统会做一些处理，例如把music音量调小等。

注意图中的蓝牙了吗？它没有像AP那样直接和音频DSP相连，所以音频数据需要单独发给蓝牙设备。如果某种声音要同时从蓝牙和扬声器发出，亦即一份数据要往两个地方发送，便满足了AudioFlinger中DuplicatingThread出现的现实要求。

注意　蓝牙设备实际上会建立两条数据通路：SCO和A2DP。A2DP和高质量立体声有关，且必须由AudioFlinger向它发送数据。所以“音频数据需要单独发送给蓝牙设备”，其中这个设备实际上是指蓝牙的A2DP设备。蓝牙技术很复杂，有兴趣的读者可以自行研究。

（3）force use和config（强制使用及配置）

大家知道，手机通话时可以选择扬声器输出，这就是强制使用的案例。Audio系统对此有很好的支持。它涉及两个方面：

强制使用何种设备，例如使用扬声器、听筒、耳机等。它由forced_config控制，代码如下所示：

enum forced_config{

FORCE_NONE，

FORCE_SPEAKER，//强制使用扬声器

FORCE_HEADPHONES，

FORCE_BT_SCO，

FORCE_BT_A2DP，

FORCE_WIRED_ACCESSORY，

FORCE_BT_CAR_DOCK，

FORCE_BT_DESK_DOCK，

NUM_FORCE_CONFIG，

FORCE_DEFAULT=FORCE_NONE

}

在什么情况下需要强制使用，是通话的强制使用，还是听音乐的强制使用？这须由force_use控制，代码如下所示：

enum force_use{

FOR_COMMUNICATION，//通话情况，注意前缀是FOR_XXX。

FOR_MEDIA，//听音乐等媒体相关的情况。

FOR_RECORD，

FOR_DOCK，

NUM_FORCE_USE

}

所以，AudioPolicyInterface的setForceUse函数，就是设置在什么情况下强制使用什么设备：

virtual void setForceUse（AudioSystem：force_use usage，//什么情况

AudioSystem：forced_config config//什么设备

）=0；

（4）输出设备的定义

前面曾反复提到输出设备。这些设备在软件中是怎么表示的呢？Audio定义了很多输出设备，来看其中几个：

enum audio_devices{

//output devices

DEVICE_OUT_EARPIECE=0x1，//听筒

DEVICE_OUT_SPEAKER=0x2，//扬声器

DEVICE_OUT_WIRED_HEADSET=0x4，//耳机

DEVICE_OUT_WIRED_HEADPHONE=0x8，//另外一种耳机

DEVICE_OUT_BLUETOOTH_SCO=0x10，//蓝牙相关，SCO用于通话的语音传输。

DEVICE_OUT_BLUETOOTH_SCO_HEADSET=0x20，

DEVICE_OUT_BLUETOOTH_SCO_CARKIT=0x40，

DEVICE_OUT_BLUETOOTH_A2DP=0x80，//蓝牙相关，A2DP用于立体声传输。

DEVICE_OUT_BLUETOOTH_A2DP_HEADPHONES=0x100，

DEVICE_OUT_BLUETOOTH_A2DP_SPEAKER=0x200，

DEVICE_OUT_AUX_DIGITAL=0x400，

DEVICE_OUT_DEFAULT=0x8000，

……

}

至此，AudioSystem中常用的定义都已见过了，现在要回到APS的创建上了。对于这个例子，将使用Generic的设备，所以会直接创建AudioPolicyManagerBase对象，这个对象实现了AudioPolicyInterface的所有功能。一起来看。

说明　实际上很多硬件厂商实现的AudioPolicyInterface，基本上是直接使用这个AudioPolicyManagerBase的。

4.AudioPolicyManagerBase分析

AudioPolicyManagerBase类在AudioPolicyManagerBase.cpp中实现，先来看它的构造函数：

[—＞AudioPolicyManagerBase.cpp]

AudioPolicyManagerBase：AudioPolicyManagerBase（

AudioPolicyClientInterface*clientInterface）

：mPhoneState（AudioSystem：MODE_NORMAL），mRingerMode（0），

mMusicStopTime（0），mLimitRingtoneVolume（false）

{

//APS实现了AudioPolicyClientInterface接口。

mpClientInterface=clientInterface；//这个clientInterface就是APS对象。

//清空强制使用配置。

for（int i=0；i＜AudioSystem：NUM_FORCE_USE；i++）{

mForceUse[i]=AudioSystem：FORCE_NONE；

}

//输出设备有听筒和扬声器。

mAvailableOutputDevices=AudioSystem：DEVICE_OUT_EARPIECE|

AudioSystem：DEVICE_OUT_SPEAKER；

//输入设备是内置的麦克（学名叫传声器）。

mAvailableInputDevices=AudioSystem：DEVICE_IN_BUILTIN_MIC；

ifdef WITH_A2DP//和蓝牙立体声有关。

mA2dpOutput=0；

mDuplicatedOutput=0；

mA2dpDeviceAddress=String8（""）；

endif

mScoDeviceAddress=String8（""）；//SCO主要用于通话。

/*

①创建一个AudioOutputDescriptor对象，这个对象用来记录并维护与输出设备（相当于硬件的音频DSP）相关的信息，例如使用该设备的流个数、各个流的音量、该设备所支持的采样率、采样精度等。其中，有一个成员mDevice用来表示目前使用的输出设备，例如耳机、听筒、扬声器等。

*/

AudioOutputDescriptor*outputDesc=new AudioOutputDescriptor（）；

outputDesc-＞mDevice=（uint32_t）AudioSystem：DEVICE_OUT_SPEAKER；

/*

②还记得MixerThread的来历吗？openOutput导致AF创建了一个工作线程。

该函数返回的是一个工作线程索引号。

*/

mHardwareOutput=mpClientInterface-＞openOutput（&outputDesc-＞mDevice，

&outputDesc-＞mSamplingRate，

&outputDesc-＞mFormat，

&outputDesc-＞mChannels，

&outputDesc-＞mLatency，

outputDesc-＞mFlags）；

……

//AMB维护了一个与设备相关的key/value集合，下面将对应的信息加到该集合中。

addOutput（mHardwareOutput,outputDesc）；

//③设置输出设备，就是设置DSP的数据流到底从什么设备出去，这里设置的是从扬声器出去。

setOutputDevice（mHardwareOutput，

（uint32_t）AudioSystem：DEVICE_OUT_SPEAKER,true）；

}

//④更新不同策略使用的设备。

updateDeviceForStrategy（）；

}

关于AMB这个小小的构造函数，有几个重要点需要介绍：

（1）AudioOutputDescriptor和openOutput

AudioOutputDescriptor对象，是AMB用来控制和管理音频输出设备的，从硬件上看，它代表的是DSP设备。关于这一点已在注释中做出了说明，这里就不再赘述。

另一个重要点是openOutput函数。该函数的实现由APS来完成。之前曾分析过，它最终会在AF中创建一个混音线程（不考虑DirectOutput的情况），该函数返回的是该线程在AF中的索引号，亦即：

mHardwareOutput=mpClientInterface-＞openOutput（……）

mHardwareOutput表示的是AF中一个混音线程的索引号。这里涉及一个非常重要的设计问题：AudioFlinger到底会创建多少个MixerThread？有两种设计方案：

一种是一个MixerThread对应一个Track。如果这样，AMB仅使用一个mHardwareOutput恐怕不够用。

另一种是用一个MixerThread支持32路的Track数据，多路数据通过AudioMixer混音对象在软件层面进行混音。

这里用的是第二种方案，当初设计时为何不用一个MixerThread支持一路Track，然后把混音的工作交给硬件来完成呢？我觉得原因之一是如果采用一个线程一个Track的方式，会非常难管理和控制，另一个原因是多线程比较浪费资源。

采用第二种方法（也就是现有的方案），极大地简化了AMB的工作量。图7-14展示了AMB和AF及MixerThread之间的关系：

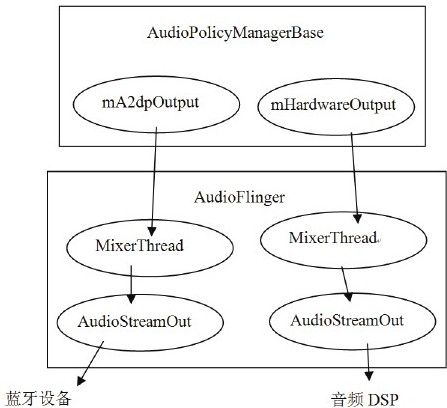

图　7-14　AF、AMB及MixerThread之间的关系

图7-14表明：

AMB中除了mHardwareOutput外，还有一个mA2dpOutput，它对应的MixerThread专往代表蓝牙A2DP设备的AudioStreamOut上发送数据。关于这个问题，在后面分析DuplicatingThread时可以见到。

注意　使用mA2dpOutput需要蓝牙设备连接上才会有意义。

除了蓝牙外，系统中一般也就只有图7-14右边的这么一个MixerThread了，所以AMB通过mHardwareOutput就能控制整个系统的声音，这真是一劳永逸。

说明　关于这一点，现在通过setOutputDevice来分析。

（2）setOutputDevice

现在要分析的调用是setOutputDevice，目的是为DSP选择一个合适的输出设备。注意它的第一个参数是传入的mHardwareOutput，它最终会找到代表DSP的AudioStreamOut对象，第二个参数是一个设备号，代码如下所示：

[—＞AudioPolicyManagerBase.cpp]

void AudioPolicyManagerBase：setOutputDevice（audio_io_handle_t output，uint32_t device,bool force,int delayMs）

{

AudioOutputDescriptor*outputDesc=mOutputs.valueFor（output）；

//判断是否是Duplicate输出，和蓝牙A2DP有关，后面再做分析。

if（outputDesc-＞isDuplicated（））{

setOutputDevice（outputDesc-＞mOutput1-＞mId,device,force,delayMs）；

setOutputDevice（outputDesc-＞mOutput2-＞mId,device,force,delayMs）；

return；

}

//初始设置的输出设备为听筒和扬声器。

uint32_t prevDevice=（uint32_t）outputDesc-＞device（）；

if（（device==0||device==prevDevice）&&！force）{

return；

}

//现在设置新的输出设备为扬声器，注意这是软件层面上的设置。

outputDesc-＞mDevice=device；

……

/*

还需要硬件也做相应的设置，主要是告诉DSP把它的输出切换到某个设备上，根据之前的分析可知，这个请求要发送到AF中的MixerThread上，因为只有它拥有代表输出设备的AudioStreamOut对象。

*/

AudioParameter param=AudioParameter（）；

param.addInt（String8（AudioParameter：keyRouting），（int）device）；

/*

上面的配置参数将投递到APS的消息队列，而APS中创建的AudioCommandThread会取出这个配置参数，再投递给AF中对应的MixerThread，最终由MixerThread处理。

这个流程，将在耳机插拔事件处理中进行分析。

*/

mpClientInterface-＞setParameters（mHardwareOutput，param.toString（），delayMs）；

……

}

setOutputDevice要实现的目的已经很明确，只是实现的过程比较烦琐而已。其间没有太多复杂之处，读者可自行研究，以加深对Audio系统的了解。

（3）Audio Strategy

现调用的函数是updateDeviceForStrategy，这里会引出一个strategy的概念。先看updataDeviceForStrategy函数：

[—＞AudioPolicyManagerBase.cpp]

void AudioPolicyManagerBase：updateDeviceForStrategy（）

{

for（int i=0；i＜NUM_STRATEGIES；i++）{

mDeviceForStrategy[i]=

getDeviceForStrategy（（routing_strategy）i,false）；

}

}

关于getDeviceForStrategy，在耳机插拔事件中再做分析，现在先看routing_strategy的定义，代码如下所示：

[—＞getDeviceForStrategy.h：routing_strategy]

//routing_strategy：路由策略

enum routing_strategy{

STRATEGY_MEDIA，

STRATEGY_PHONE，

STRATEGY_SONIFICATION，

STRATEGY_DTMF，

NUM_STRATEGIES

}

它是在AudioPolicyManagerBase.h中定义的，一般的应用程序不会使用这个头文件。这个routing_strategy有什么用处呢？从名字上看，似乎和路由的选择有关系，但AudioSystem定义的是stream type，这两者之间会有什么关系吗？有，而且还很紧密。这个关系通过AMB的getStrategy就可以看出来。它会从指定的流类型得到对应的路由策略，代码如下所示：

[—＞AudioPolicyManagerBase.cpp]

AudioPolicyManagerBase：getStrategy（AudioSystem：stream_type stream）

{

switch（stream）{

case AudioSystem：VOICE_CALL：

case AudioSystem：BLUETOOTH_SCO：

return STRATEGY_PHONE；//PHONE路由策略

case AudioSystem：RING：

case AudioSystem：NOTIFICATION：

case AudioSystem：ALARM：

case AudioSystem：ENFORCED_AUDIBLE：

return STRATEGY_SONIFICATION；//SONIFICATION路由策略

case AudioSystem：DTMF：

return STRATEGY_DTMF；//DTMF路由策略

default：

LOGE（"unknown stream type"）；

case AudioSystem：SYSTEM：

case AudioSystem：TTS：

case AudioSystem：MUSIC：

return STRATEGY_MEDIA；//media路由策略

}

}

从这个函数中可看出，AudioSystem使用的流类型并不是和路由直接相关的，AMB或AudioPolicy内部是使用routing_strategy来控制路由策略的。

5.小结

这一节涉及不少新东西，但本人觉得最重要的还是图7-13和图7-14。其中：

图7-13展示了智能手机的硬件架构，通过和Audio相关的架构设计，我们能理解Audio系统的设计缘由。

图7-14展示了APS和AF内部联系的纽带，后续APS的控制无非就是找到对应的MixerThread，给它发送控制消息，最终由MixerThread将控制信息传给对应的代表音频输出设备的HAL对象。
