移除书签8.6 拓展思考
本章的拓展思考分三个部分：
介绍SharedBufferServer和SharedBufferClient的工作流程。
关于ViewRoot的一些问题的总结。
LayerBuffer的工作原理分析。
8.6.1 Surface系统的CB对象分析
根据前文的分析可知，Surface系统中的CB，其实是指SharedBuffer家族，它们是Surface系统中对生产者和消费者进行步调控制的中枢机构。先通过图8-24来观察整体的工作流程是怎样的。
为了书写方便，我们简称：
SharedBufferServer为SBS。
SharedBufferClient为SBC。
SharedBufferStack为SBT。
其中SBC和SBS都是建立在同一个SBT上的，所以应先看SBT，下面的代码列出了其中几个与读写控制有关的成员变量：

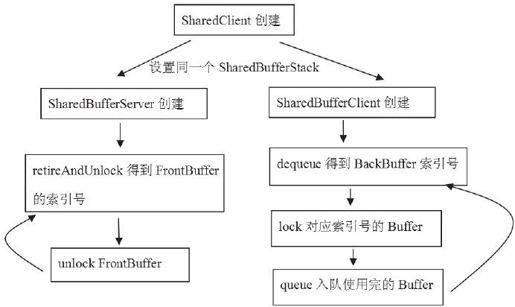

图 8-24 SharedBuffer家族的使用流程
[—＞SharedBufferStack.h]
class SharedBufferStack{
……
/*
虽然PageFlipping使用Front和Back两个Buffer就可以了，但是SBT的结构和相关算法是支持多个缓冲的。另外，缓冲是按照块来获取的，也就是一次获得一块缓冲，每块缓冲用一个编号表示（这一点在之前的分析中已经介绍过了）。
*/
int32_t head；
int32_t available；//当前可用的空闲缓冲个数。
int32_t queued；//SBC投递的脏缓冲个数。
int32_t inUse；//SBS当前正在使用的缓冲编号。
……//上面这几个参数联合SBC中的tail，我称之为控制参数。
}
SBT创建好后，下面就是SBS和SBC的创建了，它们会做什么特殊工作吗？
1.SBS和SBC的创建
下面分别看SBS和SBC的创建，代码如下所示：
[—＞SharedBufferStack.cpp]
SharedBufferServer：SharedBufferServer（SharedClient*sharedClient，
int surface,int num,int32_t identity）
：SharedBufferBase（sharedClient,surface,num,identity）
{
mSharedStack-＞init（identity）；//这个函数将设置inUse为-1。
//下面设置SBT中的参数，我们关注前三个。
mSharedStack-＞head=num-1；
mSharedStack-＞available=num；
mSharedStack-＞queued=0；
//设置完后，head=2-1=1，available=2，queued=0，inUse=-1
mSharedStack-＞reallocMask=0；
memset（mSharedStack-＞dirtyRegion，0，sizeof（mSharedStack-＞dirtyRegion））；
}
再看SBC的创建，代码如下所示：
[—＞SharedBufferStack.cpp]
SharedBufferClient：SharedBufferClient（SharedClient*sharedClient，
int surface,int num,int32_t identity）
：SharedBufferBase（sharedClient,surface,num,identity），tail（0）
{
tail=computeTail（）；//tail是SBC定义的变量，注意它不是SBT定义的。
}
看computeTail函数的代码，如下所示：
[—＞SharedBufferStack.cpp]
int32_t SharedBufferClient：computeTail（）const
{
SharedBufferStack&stack（*mSharedStack）；
int32_t newTail；
int32_t avail；
int32_t head；
do{
avail=stack.available；//available=2，head=1
head=stack.head；
}while（stack.available！=avail）；
newTail=head-avail+1；//newTail=1-2+1=0
if（newTail＜0）{
newTail+=mNumBuffers；
}else if（newTail＞=mNumBuffers）{
newTail-=mNumBuffers；
}
return newTail；//计算得到newTail=0
}
来看SBC和SBS创建后控制参数的变化，如图8-25所示：

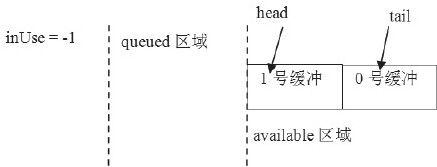

图 8-25 SBC/SBS创建后的示意图
2.SBC端流程分析
下面看SBC端的工作流程。
（1）dequeue分析
先看SBC的dequeue函数：
[—＞SharedBufferStack.cpp]
ssize_t SharedBufferClient：dequeue（）
{
SharedBufferStack&stack（*mSharedStack）；
……
//DequeueCondition函数对象。
DequeueCondition condition（this）；
status_t err=waitForCondition（condition）；
//成功以后，available减1，表示当前可用的空闲buffer只有1个。
if（android_atomic_dec（&stack.available）==0）{
……
}
int dequeued=tail；//tail值为0，所以dequeued的值为0。
//tail加1。如果超过2，则重新置为0，这表明tail的值在0，1间循环。
tail=（（tail+1＞=mNumBuffers）?0：tail+1）；
……
//返回的这个dequeued值为零，也就是tail加1操作前的旧值。这一点请读者务必注意。
return dequeued；
}
其中DequeueCondition的操作函数很简单，代码如下所示：
bool SharedBufferClient：DequeueCondition：operator（）（）{
return stack.available＞0；//只要available大于0就算满足条件，第一次进来肯定满足。
}
用图8-26来表示dequeue的结果：

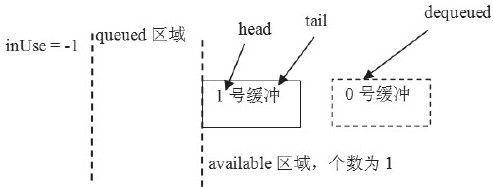

图 8-26 dequeue结果图
注意 在图8-26中，0号缓冲用虚线表示，SBC的dequeue函数的返回值用dequeued表示，它指向这个0号缓冲。正如代码中注释的那样，由于dequeued的值用的是tail的旧值，而tail是SBC定义的变量，不是SBT定义的变量，所以tail在SBS端是不可见的。这就带来了一个潜在危险，即0号缓冲不能保证当前是真正空闲的，因为SBS可能正在用它，怎么办？试看下面的lock。
（2）lock分析
lock使用了LockCondition，其中传入的参数buf的值为0，也就是上图中的dequeue的值，代码如下所示：
[—＞SharedBufferStack.cpp]
status_t SharedBufferClient：lock（int buf）
{
LockCondition condition（this,buf）；
status_t err=waitForCondition（condition）；
return err；
}
来看LockCondition的（）函数，代码如下所示：
bool SharedBufferClient：LockCondition：operator（）（）{
/*
这个条件其实就是判断编号为buf的Buffer是不是被使用了。buf值为0，head值为1，queued为0，inUse为-1
*/
return（buf！=stack.head||
（stack.queued＞0&&stack.inUse！=buf））；
}
现在知道为什么SBC需要调用dequeue和lock函数了吗？原来：
dequeue只是根据本地变量tail计算一个本次应当使用的Buffer编号，其实也就是在0，1之间循环。上次用0号缓冲，那么这次就用1号缓冲。
lock函数要确保这个编号的Buffer没有被SF当作FrontBuffer使用。
（3）queue分析
Activity端在绘制完UI后，将把BackBuffer投递出去以便显示。接着看上面的流程，这个BackBuffer的编号是0。待Activity投递完后，才会调用signal函数触发SF消费，所以在此之前格局不会发生变化。试看投递用的queue函数，注意传入的buf参数为0，代码如下所示：
[—＞SharedBufferStack.cpp]
status_t SharedBufferClient：queue（int buf）
{
QueueUpdate update（this）；
status_t err=updateCondition（update）；
……
return err；
}
//直接看这个QueueUpdate函数对象。
ssize_t SharedBufferClient：QueueUpdate：operator（）（）{
android_atomic_inc（&stack.queued）；//queued增加1，现在该值由零变为1。
return NO_ERROR；
}
至此，SBC端走完一个流程了，结果是什么？如图8-27所示：

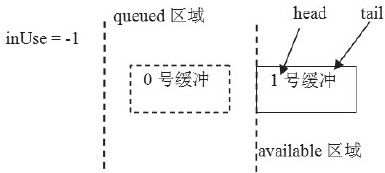

图 8-27 queue结果图
0号缓冲被移到了queue的区域，可目前还没有变量指向它。假设SBC端此后没有绘制UI的需求，那么它就会沉默一段时间。
3.SBS端分析
SBS的第一个函数是retireAndLock，它使用了RetireUpdate函数对象，代码如下所示：
[—＞SharedBufferStack.cpp]
ssize_t SharedBufferServer：retireAndLock（）
{
RetireUpdate update（this,mNumBuffers）；
ssize_t buf=updateCondition（update）；
return buf；
}
这个RetireUpdate对象的代码如下所示：
ssize_t SharedBufferServer：RetireUpdate：operator（）（）{
//先取得head值，为1。
int32_t head=stack.head；
//inUse被设置为1。表明要使用1吗？目前的脏缓冲应该是0才对。
android_atomic_write（head，&stack.inUse）；
int32_t queued；
do{
queued=stack.queued；//queued目前为1。
if（queued==0）{
return NOT_ENOUGH_DATA；
}
//下面这个原子操作使得stack.queued减1。
}while（android_atomic_cmpxchg（queued,queued-1，&stack.queued））；
//while循环退出后，queued减1，又变为0。
//head值也在0，1间循环，现在head值变为0了。
head=（（head+1＞=numBuffers）?0：head+1）；
//inUse被设置为0。
android_atomic_write（head，&stack.inUse）；
//head值被设为0。
android_atomic_write（head，&stack.head）；
//available加1，变成2。
android_atomic_inc（&stack.available）；
return head；//返回0。
}
retireAndLock的结果是什么呢？看看图8-28就知道了。

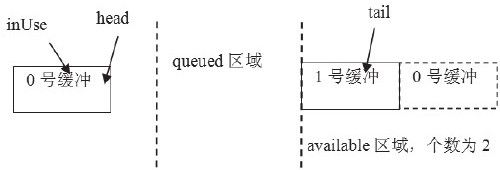

图 8-28 retireAndLock结果图
注意上面的available区域，1号缓冲右边的0号缓冲是用虚线表示的，这表示该0号缓冲实际上并不存在于available区域，但available的个数却变成2了。这样不会出错吗？当然不会，因为SBC的lock函数要确保这个缓冲没有被SBS使用。
我们来看SBS端的最后一个函数，它调用了SBS的unlock，这个unlock使用了UnlockUpdate函数对象，就直接了解它好了，代码如下所示：
[—＞SharedBufferStack.cpp]
ssize_t SharedBufferServer：UnlockUpdate：operator（）（）{
……
android_atomic_write（-1，&stack.inUse）；//inUse被设置为-1。
return NO_ERROR；
}
unlock后最终的结果是什么呢？如图8-29所示：

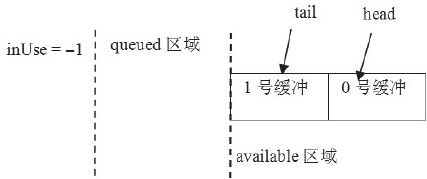

图 8-29 unlock结果图
比较一下图8-29和图8-25，可能会发现两图中tail和head刚好反了，这就是PageFlip。另外，上面的函数大量使用了原子操作。原子操作的目的就是为了避免锁的使用。值得指出的是，updateConditon函数和waitForCondition函数都使用了Mutex，也就是说，上面这些函数对象又都是在Mutex锁的保护下执行的，为什么会这样呢？先来看一段代码：
像下面这样的代码，如果有锁控制的话根本用不着一个while循环，因为有锁的保护，没有其他线程能够修改stack.queued的值，所以用while来循环判断android_atomic_cmpxchg没有什么意义。
int32_t queued；
do{
queued=stack.queued；
if（queued==0）{
return NOT_ENOUGH_DATA；
}
}while（android_atomic_cmpxchg（queued,queued-1，&stack.queued））；
对于上面这个问题，我目前还不知道答案，但对其进行修改后，把函数对象放在锁外执行，结果在真机上运行没有出现任何异常现象。也许Google或哪位读者能给这个问题一个较好的解释。
说明 为什么我对生产/消费的同步控制如此感兴趣呢？这和自己工作的经历有些关系。因为之前曾做过一个单写多读的跨进程缓冲类，也就是一个生产者，多个消费者。为了保证正确性和一定的效率，我们在算法上曾做了很多改进，但还是大量使用了锁，所以我很好奇Google是怎么做到的，这也体现了一个高手的内功修养。要是由读者自己来实现，结果会怎样呢？
