7.2.3　AudioTrack（Native空间）分析

1.new AudioTrack和set分析

Native的AudioTrack代码在AudioTrack.cpp中。这一节将分析它的构造函数和set调用。

[—＞AudioTrack.cpp]

AudioTrack：AudioTrack（）//我们使用无参构造函数。

：mStatus（NO_INIT）

{

//把状态初始化成NO_INIT。Android的很多类都采用了这种状态控制。

}

再看看set调用，这个函数有很多内容。代码如下所示：

[—＞AudioTrack.cpp]

/*

还记得我们传入的参数吗？

streamType=STREAM_MUSIC,sampleRate=8000，format=PCM_16

channels=2，frameCount由计算得来，可以假设一个值，例如1024，不影响分析。

flags=0，cbf=audiocallback,user为cbf的参数，notificationFrames=0

因为是流模式，所以sharedBuffer=0。threadCanCallJava为true。

*/

status_t AudioTrack：set（int streamType,uint32_t sampleRate,int format，

int channels,int frameCount,uint32_t flags,callback_t cbf,void*user，

int notificationFrames,const sp＜IMemory＞&sharedBuffer，

bool threadCanCallJava）

{

//前面有一些判断，都是和AudioSystem有关的，以后再分析。

……

/*

audio_io_handle_t是一个int类型，通过typedef定义，这个值的来历非常复杂，涉及AudioFlinger和AudioPolicyService，后面会试着将其解释清楚。

这个值主要被AudioFlinger使用，用来表示内部的工作线程索引号。AudioFlinger会根据情况创建几个工作线程，下面的AudioSystem：getOutput会根据流类型等其他参数最终选取一个合适的工作线程，并返回它在AF中的索引号。而AudioTrack一般使用混音线程（Mixer Thread）。

*/

audio_io_handle_t output=AudioSystem：getOutput（

（AudioSystem：stream_type）streamType，

sampleRate,format,channels，

（AudioSystem：output_flags）flags）；

//调用creatTrack

status_t status=createTrack（streamType,sampleRate,format,channelCount，

frameCount,flags,sharedBuffer,output）；

//cbf是JNI层传入的回调函数audioCallback，如果用户设置了回调函数，则启动一个线程。

if（cbf！=0）{

mAudioTrackThread=new AudioTrackThread（*this,threadCanCallJava）；

}

return NO_ERROR；

}

再来看createTrack函数，代码如下所示：

[—＞AudioTrack.cpp]

status_t AudioTrack：createTrack（int streamType,uint32_t sampleRate，

int format,int channelCount,int frameCount,uint32_t flags，

const sp＜IMemory＞&sharedBuffer,audio_io_handle_t output）

{

status_t status；

/*

得到AudioFlinger的Binder代理端BpAudioFlinger。

关于这部分内容，我们已经很熟悉了，以后的讲解会跨过Binder，直接分析Bn端的实现。

*/

const sp＜IAudioFlinger＞&audioFlinger=AudioSystem：get_audio_flinger（）；

/*

向AudioFinger发送createTrack请求。注意其中的几个参数，在STREAM模式下sharedBuffer为空。

output为AudioSystem：getOutput得到一个值，代表AF中的线程索引号。

该函数返回IAudioTrack（实际类型是BpAudioTrack）对象，后续AF和AT的交互就是围绕IAudioTrack进行的。

*/

sp＜IAudioTrack＞track=audioFlinger-＞createTrack（getpid（），

streamType,sampleRate,format,channelCount,frameCount，

（（uint16_t）flags）＜＜16，sharedBuffer,output，&status）；

/*

在STREAM模式下，没有在AT端创建共享内存，但前面提到了AT和AF的数据交互是通过共享内存完成的，这块共享内存最终由AF的createTrack创建。我们以后分析AF时再做介绍。下面这个调用会取出AF创建的共享内存。

*/

sp＜IMemory＞cblk=track-＞getCblk（）；

mAudioTrack.clear（）；//sp的clear

mAudioTrack=track；

mCblkMemory.clear（）；

mCblkMemory=cblk；//cblk是control block的简写。

/*

IMemory的pointer在此处将返回共享内存的首地址，类型为void，static_cast直接把这个void类型转成audio_track_cblk_t，表明这块内存的首部中存在audio_track_cblk_t这个对象。

*/

mCblk=static_cast＜audio_track_cblk_t*＞（cblk-＞pointer（））；

mCblk-＞out=1；//out为1表示输出，out为0表示输入。

mFrameCount=mCblk-＞frameCount；

if（sharedBuffer==0）{

//buffers指向数据空间，它的起始位置是共享内存的首部加上audio_track_cblk_t的大小。

mCblk-＞buffers=（char*）mCblk+sizeof（audio_track_cblk_t）；

}else{

//STATIC模式下的处理

mCblk-＞buffers=sharedBuffer-＞pointer（）；

mCblk-＞stepUser（mFrameCount）；//更新数据位置，后面要分析stepUser的作用。

}

return NO_ERROR；

}

（1）IAudioTrack和AT、AF的关系

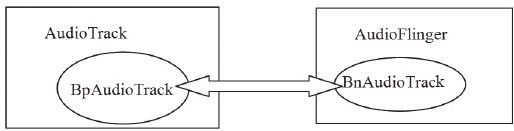

上面的createTrack函数中突然冒出来一个新面孔，叫IAudioTrack。关于它和AT及AF的关系，我们用图7-3来表示：

图　7-3　IAudioTrack和AT、AF的关系

从图7-3中可以发现：

IAudioTrack是联系AT和AF的关键纽带。

至于IAudioTrack在AF端到底是什么，在分析AF时会有详细解释。

（2）共享内存及其Control Block

通过前面的代码分析，我们发现IAudioTrack中有一块共享内存，其头部是一个audio_track_cblk_t（简称CB）对象，在该对象之后才是数据缓冲。这个CB对象有什么作用呢？

还记得前面提到的那个深层次思考的问题吗？即MemoryHeapBase和MemoryBase都没有提供同步对象，那么，AT和AF作为典型的数据生产者和消费者，如何正确协调二者生产和消费的步调呢？

Android为顺应民意，便创造出了这个CB对象，其主要目的就是协调和管理AT和AF二者数据生产和消费的步伐。先来看CB都管理些什么内容。它的声明在AudioTrackShared.h中，而定义却在AudioTrack.cpp中。

[—＞AudioTrackShared.h：audio_track_cblk_t声明]

struct audio_track_cblk_t

{

Mutex lock；

Condition cv；//这是两个同步变量，初始化的时候会设置为支持跨进程共享。

/*

一块数据缓冲同时被生产者和消费者使用，最重要的就是维护它的读写位置了。

下面定义的这些变量就和读写的位置有关，虽然它们的名字并不是那么直观。

另外，这里提一个扩展问题，读者可以思考一下：

volatile支持跨进程吗？要回答这个问题需要理解volatile、CPU Cache机制和共享内存的本质。*/

volatile uint32_t user；//当前写位置（即生产者已经写到什么位置了）

volatile uint32_t server；//当前读位置

/*

userBase与serverBase要和user及server结合起来用。

CB巧妙地通过上面几个变量把一块线性缓冲当作环形缓冲来使用，以后将单独分析这个问题。

*/

uint32_t userBase；//

uint32_t serverBase；

void*buffers；//指向数据缓冲的首地址。

uint32_t frameCount；//数据缓冲的总大小，以Frame为单位。

uint32_t loopStart；//设置打点播放（即设置播放的起点和终点）。

uint32_t loopEnd；

int loopCount；//循环播放的次数。

volatile union{

uint16_t volume[2]；

uint32_t volumeLR；

}；//和音量有关系，可以不管它。

uint32_t sampleRate；//采样率

uint32_t frameSize；//一单位Frame的数据大小。

uint8_t channels；//声道数

uint8_t flowControlFlag；//控制标志，见下文分析。

uint8_t out；//AudioTrack为1，AudioRecord为0。

uint8_t forceReady；

uint16_t bufferTimeoutMs；

uint16_t waitTimeMs；

//下面这几个函数很重要，后续会详细介绍它们。

uint32_t stepUser（uint32_t frameCount）；//更新写位置。

bool stepServer（uint32_t frameCount）；//更新读位置。

void*buffer（uint32_t offset）const；//返回可写空间的起始位置。

uint32_t framesAvailable（）；//还剩多少空间可写。

uint32_t framesAvailable_l（）；

uint32_t framesReady（）；//是否有可读数据。

}

关于CB对象，这里要专门讲解一下其中flowControlFlag的意思：

对于音频输出来说，flowControlFlag对应着underrun状态，underrun状态是指生产者提供数据的速度跟不上消费者使用数据的速度。这里的消费者指的是音频输出设备。由于音频输出设备采用环形缓冲方式管理，当生产者没有及时提供新数据时，输出设备就会循环使用缓冲中的数据，这样就会听到一段重复的声音。这种现象一般被称作“machinegun”。对于这种情况，一般的处理方法是暂停输出，等数据准备好后再恢复输出。

对于音频输入来说，flowControlFlag对应着overrun状态，它的意思和underrun一样，只是这里的生产者变成了音频输入设备，而消费者则变成了Audio系统的AudioRecord。

说明　目前这个参数并不直接和音频输入输出设备的状态有关系。它在AT和AF中的作用必须结合具体情况才能分析。

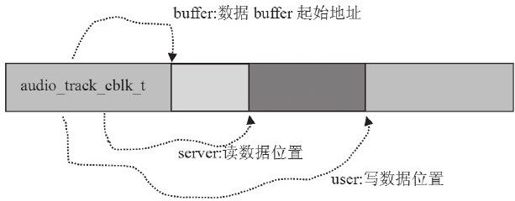

图7-4表示CB对象和它所驻留的共享内存间的关系：

图　7-4　共享内存和CB的关系

注意　CB实际是按照环形缓冲来处理数据的读写的，所以user和server的真实作用还需要结合userBase和serverBase来看。图7-4只是一个示意图。

另外，关于CB，还有一个神秘的问题。先看下面这行代码：

mCblk=static_cast＜audio_track_cblk_t*＞（cblk-＞pointer（））；

这看起来很简单，但仔细琢磨会发现其中有一个很难解释的问题：

cblk-＞pointer返回的是共享内存的首地址，怎么把audio_track_cblk_t对象塞到这块内存中呢？

这个问题将通过对AudioFlinger的分析得到答案。

说明　关于audio_track_cblk_t的使用方式，后文会有详细分析。

（3）数据的Push or Pull

在JNI层的代码中可以发现，在构造AudioTrack时，传入了一个回调函数audioCallback。由于它的存在，导致了Native的AudioTrack还将创建另一个线程AudioTrackThread。它有什么用呢？

这个线程与外界数据的输入方式有关系，AudioTrack支持两种数据输入方式：

Push方式：用户主动调用write写数据，这相当于数据被push到AudioTrack。MediaPlayerService一般使用这种这方式提供数据。

Pull方式：AudioTrackThread将利用这个回调函数，以EVENT_MORE_DATA为参数主动从用户那pull数据。ToneGenerator则使用这种方式为AudioTrack提供数据。

这两种方式都可以使用，不过回调函数除了EVENT_MORE_DATA外，还能表达其他许多意图，这是通过回调函数的第一个参数来表明的。一起来看：

[—＞AudioTrack.h：event_type]

enum event_type{

EVENT_MORE_DATA=0，//表示AudioTrack需要更多数据。

EVENT_UNDERRUN=1，//这是Audio的一个术语，表示Audio硬件处于低负荷状态。

//AT可以设置打点播放，即设置播放的起点和终点，LOOP_END表示已经到达播放终点。

EVENT_LOOP_END=2，

/*

数据使用警戒通知。该值可通过setMarkerPosition（）设置。

当数据的使用超过这个值时，AT会且仅通知一次，有点像Water Marker。

这里所说的数据使用，是针对消费者AF消费的数据量而言的。

*/

EVENT_MARKER=3，

/*

数据使用进度通知。进度通知值由setPositionUpdatePeriod（）设置，例如每使用500帧通知一次。

*/

EVENT_NEW_POS=4，

EVENT_BUFFER_END=5//数据全部被消耗

}；

请看AudioTrackThread的线程函数threadLoop。代码如下所示：

[—＞AudioTrack.cpp]

bool AudioTrack：AudioTrackThread：threadLoop（）

{

//mReceiver就是创建该线程的AudioTrack。

return mReceiver.processAudioBuffer（this）；

}

[—＞AudioTrack.cpp]

bool AudioTrack：processAudioBuffer（const sp＜AudioTrackThread＞&thread）

{

Buffer audioBuffer；

uint32_t frames；

size_t writtenSize；

//处理underun的情况。

if（mActive&&（mCblk-＞framesReady（）==0））{

if（mCblk-＞flowControlFlag==0）{

mCbf（EVENT_UNDERRUN,mUserData，0）；//under run通知

if（mCblk-＞server==mCblk-＞frameCount）{

/*

server是读位置，frameCount是buffer中的数据总和。

当读位置等于数据总和时，表示数据都已经使用完了。

*/

mCbf（EVENT_BUFFER_END,mUserData，0）；

}

mCblk-＞flowControlFlag=1；

if（mSharedBuffer！=0）return false；

}

}

//循环播放通知

while（mLoopCount＞mCblk-＞loopCount）{

int loopCount=-1；

mLoopCount—；

if（mLoopCount＞=0）loopCount=mLoopCount；

//一次循环播放完毕，loopCount表示还剩多少次。

mCbf（EVENT_LOOP_END,mUserData，（void*）&loopCount）；

}

if（！mMarkerReached&&（mMarkerPosition＞0））{

if（mCblk-＞server＞=mMarkerPosition）{

//如果数据的使用超过警戒值，则通知用户。

mCbf（EVENT_MARKER,mUserData，（void*）&mMarkerPosition）；

//只通知一次，因为该值被设为true。

mMarkerReached=true；

}

}

if（mUpdatePeriod＞0）{

while（mCblk-＞server＞=mNewPosition）{

/*

进度通知，但它不是以时间为基准的，而是以帧数为基准的。

例如设置每500帧通知一次，假设消费者一次就读了1500帧，那么这个循环会连续通知3次。

*/

mCbf（EVENT_NEW_POS,mUserData，（void*）&mNewPosition）；

mNewPosition+=mUpdatePeriod；

}

}

if（mSharedBuffer！=0）{

frames=0；

}else{

frames=mRemainingFrames；

}

do{

audioBuffer.frameCount=frames；

//得到一块可写的缓冲

status_t err=obtainBuffer（&audioBuffer，1）；

……

//从用户那pull数据

mCbf（EVENT_MORE_DATA,mUserData，&audioBuffer）；

writtenSize=audioBuffer.size；

……

if（writtenSize＞reqSize）writtenSize=reqSize；

//PCM8数据转PCM16

……

audioBuffer.size=writtenSize；

audioBuffer.frameCount=writtenSize/mCblk-＞frameSize；

frames-=audioBuffer.frameCount；

releaseBuffer（&audioBuffer）；//写完毕，释放这块缓冲

}

while（frames）；

……

return true；

}

关于obtainBuffer和releaseBuffer，后面再分析。这里有一个问题值得思考：

用例会调用write函数写数据，AudioTrackThread的回调函数也让我们提供数据。难道我们同时在使用Push和Pull模式？

这太奇怪了！来查看这个回调函数的实现，了解一下究竟是怎么回事。该回调函数是通过set调用传入的，对应的函数是audioCallback。代码如下所示：

[—＞android_media_AudioTrack.cpp]

static void audioCallback（int event,voiduser,voidinfo）{

if（event==AudioTrack：EVENT_MORE_DATA）{

//很好，没有提供数据，也就是说，虽然AudioTrackThread通知了EVENT_MORE_DATA，

//但是我们并没有提供数据给它。

AudioTrack：BufferpBuff=（AudioTrack：Buffer）info；

pBuff-＞size=0；

}

……

悬着的心终于放下来了，还是老老实实地看Push模式下的数据输入吧。

2.write输入数据

write函数涉及Audio系统中最重要的问题，即数据是如何传输的，在分析它的时候，不妨先思考一下它会怎么做。回顾一下我们已了解的信息：

有一块共享内存。

有一个控制结构，里面有一些支持跨进程的同步变量。

有了这些东西，write的工作方式就非常简单了：

通过共享内存传递数据。

通过控制结构协调生产者和消费者的步调。

重点强调　带着问题和思考来分析代码相当于“智取”，它比一上来就直接扎入源码的“强攻”要高明得多。希望我们能掌握这种思路和方法。

好了，现在开始分析write，看看它的实现是不是如我们所想的那样。

[—＞AudioTrack.cpp]

ssize_t AudioTrack：write（const void*buffer,size_t userSize）

{

if（mSharedBuffer！=0）return INVALID_OPERATION；

if（ssize_t（userSize）＜0）{

return BAD_VALUE；

}

ssize_t written=0；

const int8_tsrc=（const int8_t）buffer；

Buffer audioBuffer；//Buffer是一个辅助性的结构。

do{

//以帧为单位

audioBuffer.frameCount=userSize/frameSize（）；

//obtainBuffer从共享内存中得到一块空闲的数据块。

status_t err=obtainBuffer（&audioBuffer，-1）；

……

size_t toWrite；

if（mFormat==AudioSystem：PCM_8_BIT&&

！（mFlags&AudioSystem：OUTPUT_FLAG_DIRECT））{

//PCM8数据转成PCM16。

}else{

//空闲数据缓冲的大小是audioBuffer.size。

//地址在audioBuffer.i8中，数据传递通过memcpy完成。

toWrite=audioBuffer.size；

memcpy（audioBuffer.i8，src,toWrite）；

src+=toWrite；

}

userSize-=toWrite；

written+=toWrite；

//releaseBuffer更新写位置，同时会触发消费者。

releaseBuffer（&audioBuffer）；

}while（userSize）；

return written；

}

通过write函数，会发现数据的传递其实是很简单的memcpy，但消费者和生产者的协调，则是通过obtainBuffer与releaseBuffer来完成的。现在来看这两个函数。

3.obtainBuffer和releaseBuffer

这两个函数展示了作为生产者的AT和CB对象的交互方法。先简单看看，然后把它们之间交互的流程记录下来，以后在CB对象的单独分析部分，我们再来做详细介绍。

[—＞AudioTrack.cpp]

status_t AudioTrack：obtainBuffer（Buffer*audioBuffer,int32_t waitCount）

{

int active；

status_t result；

audio_track_cblk_t*cblk=mCblk；

……

//①调用framesAvailable，得到当前可写的空间大小。

uint32_t framesAvail=cblk-＞framesAvailable（）；

if（framesAvail==0）{

……

//如果没有可写空间，则要等待一段时间。

result=cblk-＞cv.waitRelative（cblk-＞lock,milliseconds（waitTimeMs））；

……

}

cblk-＞waitTimeMs=0；

if（framesReq＞framesAvail）{

framesReq=framesAvail；

}

//user为可写空间的起始地址。

uint32_t u=cblk-＞user；

uint32_t bufferEnd=cblk-＞userBase+cblk-＞frameCount；

if（u+framesReq＞bufferEnd）{

framesReq=bufferEnd-u；

}

……

//②调用buffer，得到可写空间的首地址。

audioBuffer-＞raw=（int8_t*）cblk-＞buffer（u）；

active=mActive；

return active?status_t（NO_ERROR）：status_t（STOPPED）；

}

obtainBuffer的功能，就是从CB管理的数据缓冲中得到一块可写空间，而releaseBuffer，则是在使用完这块空间后更新写指针的位置。

[—＞AudioTrack.cpp]

void AudioTrack：releaseBuffer（Buffer*audioBuffer）

{

audio_track_cblk_t*cblk=mCblk；

cblk-＞stepUser（audioBuffer-＞frameCount）；//③调用stepUser更新写位置。

}

obtainBuffer和releaseBuffer与CB交互，一共会有三个函数调用，如下所示：

framesAvailable判断是否有可写空间。

buffer得到写空间的起始地址。

stepUser更新写位置。

请记住这些流程，以后在分析CB时会发现它们有重要作用。

4.delete AudioTrack

到这里，AudioTrack的使命就进入倒计时阶段了。来看它在生命的最后还会做一些什么工作。代码如下所示：

[—＞AudioTrack.cpp]

AudioTrack：～AudioTrack（）

{

if（mStatus==NO_ERROR）{

stop（）；//调用stop。

if（mAudioTrackThread！=0）{

//通知AudioTrackThread退出。

mAudioTrackThread-＞requestExitAndWait（）；

mAudioTrackThread.clear（）；

}

mAudioTrack.clear（）；

//将残留在IPCThreadState发送缓冲区的信息发送出去。

IPCThreadState：self（）-＞flushCommands（）；

}

}

如果不调用stop，析构函数也会先调用stop，这个做法很周到。代码如下所示：

[—＞AudioTrack.cpp]

void AudioTrack：stop（）

{

sp＜AudioTrackThread＞t=mAudioTrackThread；

if（t！=0）{

t-＞mLock.lock（）；

}

if（android_atomic_and（～1，&mActive）==1）{

mCblk-＞cv.signal（）；

/*

mAudioTrack是IAudioTrack类型，其stop的最终处理在AudioFlinger端。

*/

mAudioTrack-＞stop（）；

//清空循环播放设置。

setLoop（0，0，0）；

mMarkerReached=false；

if（mSharedBuffer！=0）{

flush（）；

}

if（t！=0）{

t-＞requestExit（）；//请求退出AudioTrackThread。

}else{

setpriority（PRIO_PROCESS，0，ANDROID_PRIORITY_NORMAL）；

}

}

if（t！=0）{

t-＞mLock.unlock（）；

}

}

stop的工作比较简单，就是调用IAudioTrack的stop，并且还要求退出回调线程。要重点关注IAudioTrack的stop函数，这个将作为AT和AF交互流程中的一个步骤来分析。
