8.4.5　lockCanvas和unlockCanvasAndPost分析

这一节，分析精简流程中的最后两个函数lockCanvas和unlockCanvasAndPost。

1.lockCanvas分析

根据前文的分析可知，UI在绘制前都需要通过lockCanvas得到一块存储空间，也就是所说的BackBuffer。这个过程中最终会调用Surface的lock函数。其代码如下所示：

[—＞Surface.cpp]

status_t Surface：lock（SurfaceInfoother,RegiondirtyIn,bool blocking）

{

//传入的参数中，other用来接收一些返回信息，dirtyIn表示需要重绘的区域。

……

if（mApiLock.tryLock（）！=NO_ERROR）{//多线程的情况下要锁住。

……

return WOULD_BLOCK；

}

//设置usage标志，这个标志在GraphicBuffer分配缓冲时有指导作用。

setUsage（GRALLOC_USAGE_SW_READ_OFTEN|GRALLOC_USAGE_SW_WRITE_OFTEN）；

//定义一个GraphicBuffer，名字就叫backBuffer。

sp＜GraphicBuffer＞backBuffer；

//①还记得我们说的2个元素的缓冲队列吗？下面的dequeueBuffer将取出一个空闲缓冲。

status_t err=dequeueBuffer（&backBuffer）；

if（err==NO_ERROR）{

//②锁住这块buffer。

err=lockBuffer（backBuffer.get（））；

if（err==NO_ERROR）{

const Rect bounds（backBuffer-＞width,backBuffer-＞height）；

Region scratch（bounds）；

Region&newDirtyRegion（dirtyIn?*dirtyIn：scratch）；

……

//mPostedBuffer是上一次绘画时使用的Buffer，也就是现在的frontBuffer。

const sp＜GraphicBuffer＞&frontBuffer（mPostedBuffer）；

if（frontBuffer！=0&&

backBuffer-＞width==frontBuffer-＞width&&

backBuffer-＞height==frontBuffer-＞height&&

！（mFlags&ISurfaceComposer：eDestroyBackbuffer））

{

const Region copyback（mOldDirtyRegion.subtract（newDirtyRegion））；

if（！copyback.isEmpty（）&&frontBuffer！=0）{

/③把frontBuffer中的数据拷贝到BackBuffer中，这是为什么？

copyBlt（backBuffer,frontBuffer,copyback）；

}

}

mDirtyRegion=newDirtyRegion；

mOldDirtyRegion=newDirtyRegion；

void*vaddr；

//调用GraphicBuffer的lock得到一块内存，内存地址被赋值给了vaddr，

//后续的作画将在这块内存上展开。

status_t res=backBuffer-＞lock（

GRALLOC_USAGE_SW_READ_OFTEN|GRALLOC_USAGE_SW_WRITE_OFTEN，

newDirtyRegion.bounds（），&vaddr）；

mLockedBuffer=backBuffer；

//other用来接收一些信息。

other-＞w=backBuffer-＞width；//宽度信息

other-＞h=backBuffer-＞height；

other-＞s=backBuffer-＞stride；

other-＞usage=backBuffer-＞usage；

other-＞format=backBuffer-＞format；

other-＞bits=vaddr；//最重要的是这个内存地址

}

}

mApiLock.unlock（）；

return err；

}

在上面的代码中，列出了三个关键点：

调用dequeueBuffer得到一个空闲缓冲，也可以叫空闲缓冲出队。

调用lockBuffer。

调用copyBlt函数，把frontBuffer数据拷贝到backBuffer中，这是为什么？

来分析这三个关键点。

（1）dequeueBuffer分析

dequeueBuffer的目的很简单，就是选取一个空闲的GraphicBuffer，其代码如下所示：

[—＞Surface.cpp]

status_t Surface：dequeueBuffer（sp＜GraphicBuffer＞*buffer）{

android_native_buffer_t*out；

status_t err=dequeueBuffer（&out）；//调用另外一个dequeueBuffer。

if（err==NO_ERROR）{

*buffer=GraphicBuffer：getSelf（out）；

}

return err；

}

这其中又调用了另外一个dequeueBuffer函数。它的代码如下所示：

[—＞Surface.cpp]

int Surface：dequeueBuffer（android_native_buffer_t**buffer）

{

sp＜SurfaceComposerClient＞client（getClient（））；

//①调用SharedBufferClient的dequeue函数，它返回当前空闲的缓冲号。

ssize_t bufIdx=mSharedBufferClient-＞dequeue（）；

const uint32_t usage（getUsage（））；

/*

mBuffers就是我们前面在Surface创建中介绍的那个二元sp＜GraphicBuffer＞数组。

这里定义的backBuffer是一个引用类型，也就是说如果修改backBuffer的信息，就相当于修改了mBuffers[bufIdx]。

*/

const sp＜GraphicBuffer＞&backBuffer（mBuffers[bufIdx]）；

//mBuffers定义的GraphicBuffer使用的也是无参构造函数，所以此时还没有真实的存储被创建。

if（backBuffer==0||//第一次进来满足backBuffer为空这个条件。

（（uint32_t（backBuffer-＞usage）&usage）！=usage）||

mSharedBufferClient-＞needNewBuffer（bufIdx））

{

//调用getBufferLocked，需要进去看看。

err=getBufferLocked（bufIdx,usage）；

if（err==NO_ERROR）{

mWidth=uint32_t（backBuffer-＞width）；

mHeight=uint32_t（backBuffer-＞height）；

}

}

……

}

上面列出了一个关键点，就是SharedBufferClient的dequeue函数，暂且记住这个调用，后面会有单独的章节分析生产/消费步调控制。先看getBufferLocked函数，其代码如下所示：

[—＞Surface.cpp]

tatus_t Surface：getBufferLocked（int index,int usage）

{

sp＜ISurface＞s（mSurface）；

status_t err=NO_MEMORY；

//注意这个currentBuffer也被定义为引用类型。

sp＜GraphicBuffer＞&currentBuffer（mBuffers[index]）；

//终于用上了ISurface对象，调用它的requestBuffer得到指定索引index的Buffer。

sp＜GraphicBuffer＞buffer=s-＞requestBuffer（index,usage）；

if（buffer！=0）{

err=mSharedBufferClient-＞getStatus（）；

if（！err&&buffer-＞handle！=NULL）{

//getBufferMapper返回GraphicBufferMapper对象。

//调用它的registerBuffer干什么？这个问题我们在8.4.7节回答。

err=getBufferMapper（）.registerBuffer（buffer-＞handle）；

if（err==NO_ERROR）{

//把requestBuffer得到的值赋给currentBuffer，由于currentBuffer是引用类型，

//实际上相当于mBuffers[index]=buffer。

currentBuffer=buffer；

//设置currentBuffer的编号。

currentBuffer-＞setIndex（index）；

mNeedFullUpdate=true；

}

}else{

err=err＜0?err：NO_MEMORY；

}

return err；

}

至此，getBufferLocked的目的已比较清晰了：

调用ISurface的requestBuffer得到一个GraphicBuffer对象，这个GraphicBuffer对象被设置到本地的mBuffers数组中。看来Surface定义的这两个GraphicBuffer和Layer定义的两个GraphicBuffer是有联系的，所以图8-18中只画了两个GraphicBuffer。

我们已经知道，ISurface的Bn端实际上是定义在Layer类中的SurfaceLayer，下面来看它实现的requestBuffer。由于SurfaceLayer是Layer的内部类，它的工作最终都会交给Layer来处理，所以这里可直接看Layer的requestBuffer函数：

[—＞Layer.cpp]

sp＜GraphicBuffer＞Layer：requestBuffer（int index,int usage）

{

sp＜GraphicBuffer＞buffer；

sp＜Client＞ourClient（client.promote（））；

//lcblk就是那个SharedBufferServer对象，下面这个调用确保index号GraphicBuffer

//没有被SF当做FrontBuffer使用。

status_t err=lcblk-＞assertReallocate（index）；

……

if（err！=NO_ERROR）{

return buffer；

}

uint32_t w,h；

{

Mutex：Autolock_l（mLock）；

w=mWidth；

h=mHeight；

/*

mBuffers是SF端创建的一个二元数组，这里取出第index个元素，之前说过，mBuffers使用的也是GraphicBuffer的无参构造函数，所以此时也没有真实存储被创建。

*/

buffer=mBuffers[index]；

mBuffers[index].clear（）；

}

const uint32_t effectiveUsage=getEffectiveUsage（usage）；

if（buffer！=0&&buffer-＞getStrongCount（）==1）{

//①分配物理存储，后面会分析这个。

err=buffer-＞reallocate（w,h，mFormat,effectiveUsage）；

}else{

buffer.clear（）；

//使用GraphicBuffer的有参构造，这也使得物理存储被分配。

buffer=new GraphicBuffer（w,h，mFormat,effectiveUsage）；

err=buffer-＞initCheck（）；

}

……

if（err==NO_ERROR&&buffer-＞handle！=0）{

Mutex：Autolock_l（mLock）；

if（mWidth&&mHeight）{

mBuffers[index]=buffer；

mTextures[index].dirty=true；

}else{

buffer.clear（）；

}

}

return buffer；//返回

}

不管怎样，此时跨进程的这个requestBuffer返回的GraphicBuffer，已经和一块物理存储绑定到一起了。所以dequeueBuffer顺利返回了它所需的东西。接下来则需调用lockBuffer。

（2）lockBuffer分析

lockBuffer的代码如下所示：

[—＞Surface.cpp]

int Surface：lockBuffer（android_native_buffer_t*buffer）

{

sp＜SurfaceComposerClient＞client（getClient（））；

status_t err=validate（）；

int32_t bufIdx=GraphicBuffer：getSelf（buffer）-＞getIndex（）；

err=mSharedBufferClient-＞lock（bufIdx）；//调用SharedBufferClient的lock。

return err；

}

来看这个lock函数，代码如下所示：

[—＞SharedBufferStack.cpp]

status_t SharedBufferClient：lock（int buf）

{

LockCondition condition（this,buf）；//这个buf是BackBuffer的索引号。

status_t err=waitForCondition（condition）；

return err；

}

注意，给waitForCondition函数传递的是一个LockCondition类型的对象，前面所说的函数对象的作用将在这里见识到，先看waitForCondition函数，代码如下所示：

[—＞SharedBufferStack.h]

template＜typename T＞//这是一个模板函数。

status_t SharedBufferBase：waitForCondition（T condition）

{

const SharedBufferStack&stack（*mSharedStack）；

SharedClient&client（*mSharedClient）；

const nsecs_t TIMEOUT=s2ns（1）；

Mutex：Autolock_l（client.lock）；

while（（condition（）==false）&&//注意这个condition（）的用法。

（stack.identity==mIdentity）&&

（stack.status==NO_ERROR））

{

status_t err=client.cv.waitRelative（client.lock,TIMEOUT）；

if（CC_UNLIKELY（err！=NO_ERROR））{

if（err==TIMED_OUT）{

if（condition（））{//注意这个：condition（），condition是一个对象。

break；

}else{

}

}else{

return err；

}

}

}

return（stack.identity！=mIdentity）?status_t（BAD_INDEX）：stack.status；

}

waitForCondition函数比较简单，就是等待一个条件为真，这个条件是否满足由condition（）这条语句来判断。但这个condition不是一个函数，而是一个对象，这又是怎么回事？

说明　这就是Funcition Object（函数对象）的概念。函数对象的本质是一个对象，不过是重载了操作符（），这和重载操作符+、-等没什么区别。可以把它当作是一个函数来看待。

为什么需要函数对象呢？因为对象可以保存信息，所以调用这个对象的（）函数就可以利用这个对象的信息了。

来看condition对象的（）函数。刚才传进来的是LockCondition，它的（）定义如下：

[—＞SharedBufferStack.cpp]

bool SharedBufferClient：LockCondition：operator（）（）{

//stack、buf等都是这个对象的内部成员，这个对象的目的就是根据读写位置判断这个buffer是

//否空闲。

return（buf！=stack.head||

（stack.queued＞0&&stack.inUse！=buf））；

}

SharedBufferStack的读写控制比Audio中的环形缓冲看起来要简单，实际上它却比较复杂。本章会在扩展内容中进行分析。这里给读者准备一个问题，也是我之前百思不得其解的问题：

既然已经调用dequeue得到了一个空闲缓冲，为什么这里还要lock呢？

（3）拷贝旧数据

在第三个关键点中，可看到这样的代码：

[—＞Surface.cpp]

status_t Surface：lock（SurfaceInfoother,RegiondirtyIn,bool blocking）

{

……

const sp＜GraphicBuffer＞&frontBuffer（mPostedBuffer）；

if（frontBuffer！=0&&

backBuffer-＞width==frontBuffer-＞width&&

backBuffer-＞height==frontBuffer-＞height&&

！（mFlags&ISurfaceComposer：eDestroyBackbuffer））

{

const Region copyback（mOldDirtyRegion.subtract（newDirtyRegion））；

if（！copyback.isEmpty（）&&frontBuffer！=0）{

//③把frontBuffer中的数据拷贝到BackBuffer中，这是为什么？

copyBlt（backBuffer,frontBuffer,copyback）；

}

}

……

}

上面这段代码所解决的，其实是下面这个问题：

在大部分情况下，UI只有一小部分会发生变化（例如一个按钮被按下去，导致颜色发生变化），这一小部分UI只对应整个GraphicBuffer中的一小块存储（就是在前面代码中见到的dirtyRegion），如果整块存储都更新，则会极大地浪费资源。怎么办？

这就需要将变化的图像和没有发生变化的图像进行叠加了。上一次绘制的信息保存在mPostedBuffer中，而这个mPostedBuffer则要在unLockAndPost函数中设置。这里将根据需要，把mPostedBuffer中的旧数据拷贝到BackBuffer中。后续的绘画只要更新脏区域就可以了，这会节约不少资源。

lockCanvas返回后，应用层将在这块画布上尽情作画。假设现在已经在BackBuffer上绘制好了图像，下面就要通过unlockCanvasAndPost进行后续工作了，一起来看。

2.unlockCanvasAndPost分析

进入精简流程的最后一步，就是unlockCanvasAndPost函数，它的代码如下所示：

[—＞Surface.cpp]

status_t Surface：unlockAndPost（）

{

//调用GraphicBuffer的unlock函数。

status_t err=mLockedBuffer-＞unlock（）；

//get返回这个GraphicBuffer的编号，queueBuffer将含有新数据的缓冲加入队中。

err=queueBuffer（mLockedBuffer.get（））；

mPostedBuffer=mLockedBuffer；//保存这个BackBuffer为mPostedBuffer。

mLockedBuffer=0；

return err；

}

来看queueBuffer调用，代码如下所示：

[—＞Surface.cpp]

int Surface：queueBuffer（android_native_buffer_t*buffer）

{

sp＜SurfaceComposerClient＞client（getClient（））；

int32_t bufIdx=GraphicBuffer：getSelf（buffer）-＞getIndex（）；

//设置脏Region。

mSharedBufferClient-＞setDirtyRegion（bufIdx,mDirtyRegion）；

//更新写位置。

err=mSharedBufferClient-＞queue（bufIdx）；

if（err==NO_ERROR）{

//client是BpSurfaceFlinger，调用它的signalServer，这样SF就知道新数据准备好了。

client-＞signalServer（）；

}

return err；

}

这里与读写控制有关的是queue函数，其代码如下所示：

[—＞SharedBufferStack.cpp]

status_t SharedBufferClient：queue（int buf）

{

//QueueUpdate也是一个函数对象。

QueueUpdate update（this）；

//调用updateCondition函数。

status_t err=updateCondition（update）；

SharedBufferStack&stack（*mSharedStack）；

const nsecs_t now=systemTime（SYSTEM_TIME_THREAD）；

stack.stats.totalTime=ns2us（now-mDequeueTime[buf]）；

return err；

}

这个updateCondition函数的代码如下所示：

[—＞SharedBufferStack.h]

template＜typename T＞

status_t SharedBufferBase：updateCondition（T update）{

SharedClient&client（*mSharedClient）；

Mutex：Autolock_l（client.lock）；

ssize_t result=update（）；//调用update对象的（）函数。

client.cv.broadcast（）；//触发同步对象。

return result；

}

updateCondition函数和前面介绍的waitForCondition函数一样，使用的都是函数对象。queue操作使用的是QueueUpdate类，关于它的故事，将在本章拓展内容中讨论。

3.关于lockCanvas和unlockCanvasAndPost的总结

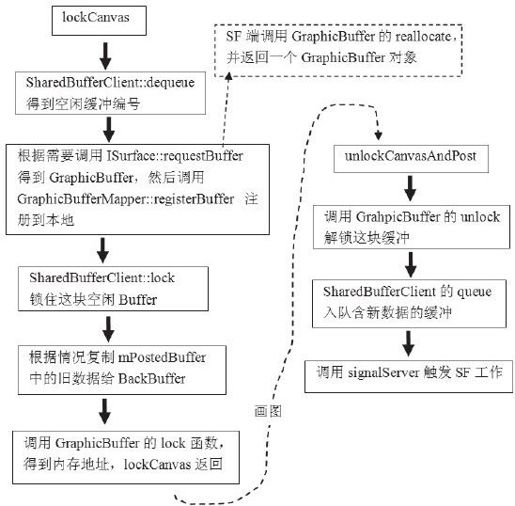

总结一下lockCanvas和unlockCanvasAndPost这两个函数的工作流程，用图8-20表示：

图　8-20　lockCanvas和unlockCanvasAndPost的流程总结
