8.3.2　Surface之乾坤大挪移

1.乾坤大挪移的表象

relayout的函数是一个跨进程的调用，由WMS完成实际处理。先到ViewRoot中看看调用方的用法，代码如下所示：

[—＞ViewRoot.java]

private int relayoutWindow（WindowManager.LayoutParams params，

int viewVisibility,boolean insetsPending）

throws RemoteException{

int relayoutResult=sWindowSession.relayout（

mWindow,params，

（int）（mView.mMeasuredWidth*appScale+0.5f），

（int）（mView.mMeasuredHeight*appScale+0.5f），

viewVisibility,insetsPending,mWinFrame，

mPendingContentInsets,mPendingVisibleInsets，

mPendingConfiguration,mSurface）；//mSurface传了进去。

……

return relayoutResult；

}

再看接收方的处理。它在WMS的Session中，代码如下所示：

[—＞WindowManagerService.java：Session]

public int relayout（IWindow window,WindowManager.LayoutParams attrs，

int requestedWidth,int requestedHeight,int viewFlags，

boolean insetsPending,Rect outFrame,Rect outContentInsets，

Rect outVisibleInsets,Configuration outConfig，

Surface outSurface）{

//注意最后这个参数的名字，叫outSurface。

//调用外部类对象的relayoutWindow。

return relayoutWindow（this,window,attrs，

requestedWidth,requestedHeight,viewFlags,insetsPending，

outFrame,outContentInsets,outVisibleInsets,outConfig，

outSurface）；

}

[—＞WindowManagerService.java]

public int relayoutWindow（Session session,IWindow client，

WindowManager.LayoutParams attrs,int requestedWidth，

int requestedHeight,int viewVisibility,boolean insetsPending，

Rect outFrame,Rect outContentInsets,Rect outVisibleInsets，

Configuration outConfig,Surface outSurface）{

……

try{

//win就是WinState，这里将创建一个本地的Surface对象。

Surface surface=win.createSurfaceLocked（）；

if（surface！=null）{

//先创建一个本地surface，然后在outSurface的对象上调用copyFrom。

//将本地Surface的信息拷贝到outSurface中，为什么要这么麻烦呢？

outSurface.copyFrom（surface）；

}

}

……

}

[—＞WindowManagerService.java：WindowState]

Surface createSurfaceLocked（）{

……

try{

//mSurfaceSession就是在Session上创建的SurfaceSession对象。

//这里以它为参数，构造一个新的Surface对象。

mSurface=new Surface（

mSession.mSurfaceSession,mSession.mPid，

mAttrs.getTitle（）.toString（），

0，w,h，mAttrs.format,flags）；

}

Surface.openTransaction（）；//打开一个事务处理。

……

Surface.closeTransaction（）；//关闭一个事务处理。关于事务处理以后再分析。

……

}

上面的代码段好像有点混乱。用图8-7来表示一下这个流程：

根据图8-7可知：

WMS中的Surface是“乾坤”中的“乾”，它的构造使用了带SurfaceSession参数的构造函数。

ViewRoot中的Surface是“乾坤”中的“坤”，它的构造使用了无参构造函数。

copyFrom就是挪移，它将乾中的Surface信息，拷贝到坤中的Surface即outSurface里。

要是觉得乾坤大挪移就是这两三下，未免就太小看它了。为了彻底揭示这期间的复杂过程，我们将使用必杀技——aidl工具。

图　8-7　复杂的Surface创建流程

2.揭秘Surface的乾坤大挪移

aidl可以把XXX.aidl文件转换成对应的Java文件。刚才所说的乾坤大挪移发生在ViewRoot调用IWindowSession的relayout函数中，它在IWindowSession.adil中的定义如下：

[—＞IWindowSesson.aidl]

interface IWindowSession{

……

int relayout（IWindow window,in WindowManager.LayoutParams attrs，

int requestedWidth,int requestedHeight,int viewVisibility，

boolean insetsPending,out Rect outFrame,out Rect outContentInsets，

out Rect outVisibleInsets,out Configuration outConfig，

out Surface outSurface）；

下面，拿必杀技aidl来编译一下这个aidl文件，使用方法如下：

在命令行下可以输入：

aidl-Ie：\froyo\source\frameworks\base\core\java-Ie：\froyo\source\frameworks\

base\Graphics\java e：\froyo\source\frameworks\base\core\java\android\view\IWindowSession.aidl test.java

新生成的Java文件叫test.java。其中，-I参数指定include目录，这是因为aidl文件中可能使用了别的Java文件中的类，所以需要指定这些Java文件所在的目录。

先看ViewRoot这个客户端生成的代码，如下所示：

[—＞test.java：Bp端：relayout]

public int relayout（android.view.IWindow window，

android.view.WindowManager.LayoutParams attrs，

int requestedWidth,int requestedHeight，

int viewVisibility,boolean insetsPending，

android.graphics.Rect outFrame，

android.graphics.Rect outContentInsets，

android.graphics.Rect outVisibleInsets，

android.content.res.Configuration outConfig，

android.view.Surface outSurface）//outSurface是第11个参数。

throws android.os.RemoteException

{

android.os.Parcel_data=android.os.Parcel.obtain（）；

android.os.Parcel_reply=android.os.Parcel.obtain（）；

int_result；

try{

_data.writeInterfaceToken（DESCRIPTOR）；

_data.writeStrongBinder（（（（window！=null））?（window.asBinder（））：（null）））；

if（（attrs！=null））{

_data.writeInt（1）；

attrs.writeToParcel（_data，0）；

}

else{

_data.writeInt（0）；

}

_data.writeInt（requestedWidth）；

_data.writeInt（requestedHeight）；

_data.writeInt（viewVisibility）；

_data.writeInt（（（insetsPending）?（1）：（0）））；

//奇怪，outSurface的信息没有写到请求包_data中，就直接发送请求消息了。

mRemote.transact（Stub.TRANSACTION_relayout，_data，_reply，0）；

_reply.readException（）；

_result=_reply.readInt（）；

if（（0！=_reply.readInt（）））{

outFrame.readFromParcel（_reply）；

}

……

if（（0！=_reply.readInt（）））{

outSurface.readFromParcel（_reply）；//从Parcel中读取信息来填充outSurface。

}

}

……

return_result；

}

奇怪！ViewRoot调用requestlayout竟然没有把outSurface信息传进去，这么说，服务端收到的Surface对象应该就是空吧？那怎么能调用copyFrom呢？还是来看服务端的处理，首先看收到消息的onTransact函数，代码如下所示：

[—＞test.java：Bn端：onTransact]

public boolean onTransact（int code,android.os.Parcel data，

android.os.Parcel reply,int flags）

throws android.os.RemoteException

{

switch（code）

{

case TRANSACTION_relayout：

{

data.enforceInterface（DESCRIPTOR）；

android.view.IWindow_arg0；

android.view.Surface_arg10；

//刚才讲了，Surface信息并没有传过来，那么在relayOut中看到的outSurface是怎么

//出来的呢？看下面这句话便可知，原来在服务端这边竟然new了一个新的Surface！

_arg10=new android.view.Surface（）；

int_result=this.relayout（_arg0，_arg1，_arg2，_arg3，_arg4，

_arg5，_arg6，_arg7，_arg8，_arg9，_arg10）；

reply.writeNoException（）；

reply.writeInt（_result）；

//_arg10就是调用copyFrom的那个outSurface，那怎么传到客户端呢？

if（（_arg10！=null））{

reply.writeInt（1）；

//调用Surface的writeToParcel，把信息写到reply包中。

//注意最后一个参数为PARCELABLE_WRITE_RETURN_VALUE。

_arg10.writeToParcel（reply，

android.os.Parcelable.PARCELABLE_WRITE_RETURN_VALUE）；

}

}

……

return true；

}

看完这个你是否会觉得大吃一惊？我最开始一直在JNI文件中寻找大挪移的踪迹，但是有几个关键点始终不能明白，万不得已就使用了这个aidl必杀技，终于揭露了真相。

3.乾坤大挪移的真相

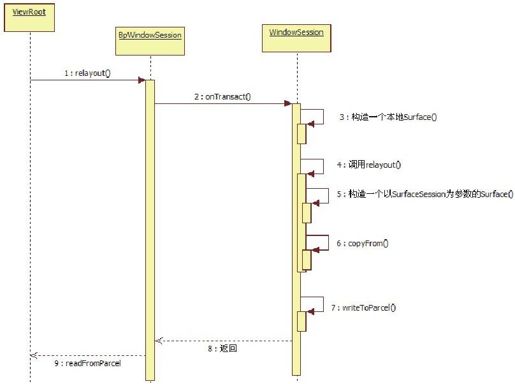

这里总结一下乾坤大挪移的整个过程，如图8-8表示：

上图非常清晰地列出了乾坤大挪移的过程，我们可结合代码来加深理解。

注意　这里将BpWindowSession作为了IWindowSessionBinder在客户端的代表。

图　8-8　乾坤大挪移的真面目
