移除书签9.2.4 VolumeManager模块分析
Vold使用VM模块的流程是：
调用Instance创建一个VM对象。
调用setBroadcaster设置CL对象，这个函数和NM的setBroadcaster一样，所以本节不再介绍它。
调用start启动VM。
调用process_config配置VM。
现在来看除setBroadcaster之外的三个函数。
1.创建VM和对start的分析
VM的创建及start函数都非常简单，代码如下所示。
[—＞VolumeManager.cpp]
VolumeManager*VolumeManager：Instance（）{
if（！sInstance）
sInstance=new VolumeManager（）；
return sInstance；
}
可以看到，VM也采用了单例模式，所以全进程只会存在一个VM对象。
下面看VM的start函数，如下所示：
[—＞VolumeManager.cpp]
int VolumeManager：start（）{
return 0；
}
start很简单，没有任何操作。
2.process_config分析
process_config函数会根据配置文件配置VM对象，其代码如下所示：
[—＞Main.cpp]
static int process_config（VolumeManager*vm）{
FILE*fp；
int n=0；
char line[255]；
//读取/etc/vold.fstab文件。
if（！（fp=fopen（"/etc/vold.fstab"，"r"）））{
return-1；
}
while（fgets（line,sizeof（line），fp））{
char*next=line；
chartype，label，*mount_point；
n++；
line[strlen（line）-1]='\0'；
if（line[0]=='#'||line[0]=='\0'）
continue；
if（！（type=strsep（&next，"\t"）））{
gotoout_syntax；
}
if（！（label=strsep（&next，"\t"）））{
goto out_syntax；
}
if（！（mount_point=strsep（&next，"\t"）））{
goto out_syntax；
}
if（！strcmp（type，"dev_mount"））{
DirectVolume*dv=NULL；
charpart，sysfs_path；
if（！（part=strsep（&next，"\t"）））{
……
goto out_syntax；
}
if（strcmp（part，"auto"）&&atoi（part）==0）{
goto out_syntax；
}
if（！strcmp（part，"auto"））{
//①构造一个DirectVolume对象。
dv=new DirectVolume（vm,label,mount_point，-1）；
}else{
dv=new DirectVolume（vm,label,mount_point,atoi（part））；
}
while（（sysfs_path=strsep（&next，"\t"）））{
//②添加设备路径。
if（dv-＞addPath（sysfs_path））{
……
goto out_fail；
}
}
//为VolumeManager对象增加一个DirectVolume对象。
vm-＞addVolume（dv）；
}
……
}
……
return-1；
}
从上面的代码可发现，process_config的主要功能就是解析/etc/vold.fstab。这个文件的作用和Linux系统中的fstab文件很类似，就是设置一些存储设备的挂载点，我的HTC G7手机上这个文件的内容如图9-3所示：

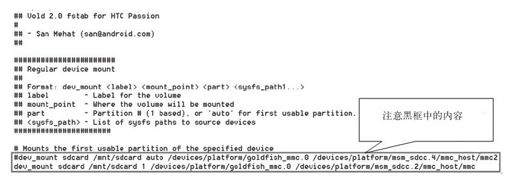

图 9-3 我手机上的vold.fstab内容
从上图灰色框中的内容可知：
sdcard为volume的名字。
/mnt/sdcard表示mount的位置。
1表示使用存储卡上的第一个分区，auto表示没有分区。现在有很多定制的ROM要求SD卡上存在多个分区。
/devices/xxxx等内容表示MMC设备在sysfs中的位置。
根据G7的vold.fstab文件可以构造一个DirectVolume对象。
注意 根据手机刷的ROM的不同，vold.fstab文件会有较大差异。
3.DirectVolume分析
DirectVolume从Volume类派生，可把它看成是一个外部存储卡（例如一张SD卡）在代码中的代表。它封装了对外部存储卡的操作，例如加载/卸载存储卡、格式化存储卡等。
下面是process_config函数中和DirectVolume相关的地方：
一个是创建DirectVolume。
另一个是调用DirectVolume的addpath函数。
它们的代码如下所示：
[—＞DirectVolume.cpp]
DirectVolume：DirectVolume（VolumeManagervm,const charlabel，
const char*mount_point,int partIdx）：
Volume（vm,label,mount_point）{//初始化基类。
/*
注意其中的参数：
label为”sdcard”，mount_point为”/mnt/sdcard”，partIdx为1
*/
mPartIdx=partIdx；
//PathCollection定义为typedef android：List＜char*＞PathCollection
//其实就是一个字符串list。
mPaths=new PathCollection（）；
for（int i=0；i＜MAX_PARTITIONS；i++）
mPartMinors[i]=-1；
mPendingPartMap=0；
mDiskMajor=-1；//存储设备的主设备号。
mDiskMinor=-1；//存储设备的次设备号，一个存储设备将由主次两个设备号标识。
mDiskNumParts=0；
//设置状态为NoMedia
setState（Volume：State_NoMedia）；
}
//再来看addPath函数，它主要目的是添加设备在sysfs中的路径，G7的vold.fstab上有两个路
//径，见图9-3中的最后一行。
int DirectVolume：addPath（const char*path）{
mPaths-＞push_back（strdup（path））；
return 0；
}
这里简单介绍一下addPath的作用。addPath会把和某个存储卡接口相关的设备路径与这个DirectVolume绑定到一起，并且这个设备路径和Uevent中的DEVPATH是对应的，这样就可以根据Uevent的DEVPATH找到是哪个存储卡的DirectVolume发生了变动。当然手机上目前只有一个存储卡接口，所以Vold也只有一个DirectVolume。
4.NM和VM交互
在分析NM模块的数据处理时发现，NM模块接收到Uevent事件后，会调用VM模块进行处理，下面来看这块的内容。
先回顾一下NM调用VM模块的地方，代码如下所示：
[—＞NetlinkHandler.cpp]
void NetlinkHandler：onEvent（NetlinkEvent*evt）{
VolumeManager*vm=VolumeManager：Instance（）；
const char*subsys=evt-＞getSubsystem（）；
……
if（！strcmp（subsys，“block”））{
vm-＞handleBlockEvent（evt）；//调用VM的handleBlockEvent。
}else if（！strcmp（subsys，"switch"））{
vm-＞handleSwitchEvent（evt）；//调用VM的handleSwitchEvent。
}
……
}
在上面的代码中，如果Uevent是block子系统，则调用handleBlockEvent；如果是switch，则调用handleSwitchEvent。handleSwitchEvent主要处理SD卡挂载磁盘的通知，比较简单。这里只分析handleBlockEvent事件。代码如下所示：
[—＞VolumeManager.cpp]
void VolumeManager：handleBlockEvent（NetlinkEvent*evt）{
const char*devpath=evt-＞findParam（"DEVPATH"）；
/*
前面在process_config中构造的DirectVolume对象保存在了mVolumes中，它的定义如下：
typedef android：List＜Volume*＞VolumeCollection，也是一个列表。
注意它保存的是Volume指针，而我们的DirectVolume是从Volume派生的。
*/
VolumeCollection：iterator it；
bool hit=false；
for（it=mVolumes-＞begin（）；it！=mVolumes-＞end（）；++it）{
//调用每个Volume的handleBlockEvent事件，就我的G7手机而言，实际上将调用
//DirectVolume的handleBlockEvent函数。
if（！（*it）-＞handleBlockEvent（evt））{
hit=true；
break；
}
}
}
NM收到Uevent消息后，DirectVolume也将应声而动，它的handleBlockEvent的处理是：
[—＞DirectVolume.cpp]
int DirectVolume：handleBlockEvent（NetlinkEvent*evt）{
const char*dp=evt-＞findParam（"DEVPATH"）；
PathCollection：iterator it；
//将Uevent的DEVPATH和addPath添加的路径进行对比，判断属不属于自己管理的范围。
for（it=mPaths-＞begin（）；it！=mPaths-＞end（）；++it）{
if（！strncmp（dp，it,strlen（it）））{
int action=evt-＞getAction（）；
const char*devtype=evt-＞findParam（"DEVTYPE"）；
if（action==NetlinkEvent：NlActionAdd）{
int major=atoi（evt-＞findParam（"MAJOR"））；
int minor=atoi（evt-＞findParam（"MINOR"））；
char nodepath[255]；
snprintf（nodepath，
sizeof（nodepath），"/dev/block/vold/%d：%d"，
major,minor）；
//创建设备节点。
if（createDeviceNode（nodepath,major,minor））{
……
}
if（！strcmp（devtype，"disk"））{
handleDiskAdded（dp,evt）；//添加一个磁盘。
}else{
/*
对于有分区的SD卡，先收到上面的“disk”消息，然后每个分区就会收到
一个分区添加消息。
*/
handlePartitionAdded（dp,evt）；
}
}else if（action==NetlinkEvent：NlActionRemove）{
……
}else if（action==NetlinkEvent：NlActionChange）{
……
}
……
return 0；
}
}
errno=ENODEV；
return-1；
}
关于DirectVolume针对不同Uevent的具体处理方式，后面将通过一个SD卡插入案例来分析。
5.关于VM模块的总结
从前面的代码分析可知，VM模块的主要功能是管理Android系统中的外部存储设备。图9-4描述了VM模块的功能：

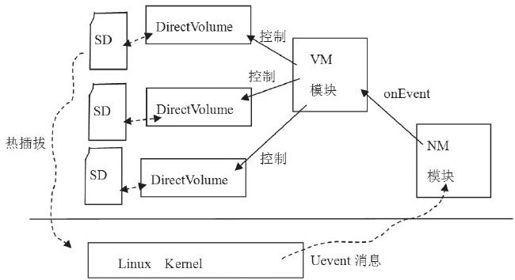

图 9-4 VM模块的职责
通过对上图和前面代码的分析可知：
SD卡的变动（例如热插拔）将导致Kernel发送Uevent消息给NM模块。
NM模块调用VM模块处理这些Uevent消息。
VM模块遍历它所持有的Volume对象，Volume对象根据addPath添加的DEVPATH和Uevent消息中的DEVPATH来判断自己是否可以处理这个消息。
至于Volume到底如何处理Uevent消息，将通过一个实例来分析。
