9.2.6　Vold实例分析

这一节将分析一个实际案例，即插入一张SD卡引发的事件，以及它的处理过程。在分析之前，先介绍MountService。

1.MountService介绍

有些应用程序需要检测外部存储卡的插入/拔出事件，这些事件是由MountService通过Intent广播发出的，例如外部存储卡插入后，MountService就会发送ACTION_MEDIA_MOUNTED消息。从某种意义上来说，可以把MountService看成是Java世界的Vold。来简单认识一下这个MountService，它的代码如下所示：

[—＞MountService.java]

class MountService extends IMountService.Stub

implements INativeDaemonConnectorCallbacks{

//MountService实现了INativeDaemonConnectorCallbacks接口。

……

public MountService（Context context）{

mContext=context；

……

//创建一个HandlerThread，在第5章中曾介绍过。

mHandlerThread=new HandlerThread（"MountService"）；

mHandlerThread.start（）；

/*

创建一个Handler，这个Handler使用HandlerThread的Looper，也就是说，派发给该Handler的消息将在另外一个线程中处理。可回顾第5章的内容，以加深印象。

*/

mHandler=new MountServiceHandler（mHandlerThread.getLooper（））；

……

/*

NativeDaemonConnector用于Socket通信，第二个参数“vold”表示将和Vold通信，也就是和CL模块中的那个socket建立通信连接。第一个参数为INativeDaemonConnectorCallbacks接口。它提供两个回调函数：

onDaemonConnected：当NativeDaemonConnector连接上Vold后回调。

onEvent：当NativeDaemonConnector收到来自Vold的数据后回调。

*/

mConnector=new NativeDaemonConnector（this，"vold"，10，"VoldConnector"）；

mReady=false；

//再启动一个线程用于和Vold通信。

Thread thread=new Thread（mConnector，

NativeDaemonConnector.class.getName（））；

thread.start（）；

}

……

}

MountService通过NativeDaemonConnector和Vold的CL模块建立通信连接，这部分内容比较简单，读者可自行研究。下面来分析SD卡插入后所引发的一连串处理。

2.设备插入事件的处理

（1）Vold处理Uevent事件

在插入SD卡后，Vold的NM模块接收到Uevent消息，假设此消息的内容是前面介绍Uevent知识时使用的add消息，它的内容如下所示：

[—＞SD卡插入的Uevent消息]

add@/devices/platform/msm_sdcc.2/mmc_host/mmc1/mmc1：c9f2/block/mmcblk0

ACTION=add//add表示设备插入动作，另外还有remove和change等动作。

//DEVPATH表示该设备位于/sys目录中的设备路径。

DEVPATH=/devices/platform/msm_sdcc.2/mmc_host/mmc1/mmc1：c9f2/block/mmcblk0

/*

SUBSYSTEM表示该设备属于哪一类设备，block为块设备，磁盘也属于这一类设备，另外还有

character（字符）设备等类型。

*/

SUBSYSTEM=block

MAJOR=179//MAJOR和MINOR分别表示该设备的主次设备号，二者联合起来可以标识一个设备。

MINOR=0

DEVNAME=mmcblk0

DEVTYPE=disk//设备Type为disk。

NPARTS=3//表示该SD卡上的分区，我的SD卡上有三块分区。

SEQNUM=1357//序号

根据前文的分析可知，NM模块中的NetlinkHandler会处理此消息，请回顾一下相关代码：

[—＞NetlinkHandler.cpp]

void NetlinkHandler：onEvent（NetlinkEvent*evt）{

VolumeManager*vm=VolumeManager：Instance（）；

const char*subsys=evt-＞getSubsystem（）；

……

//根据上面Uevent消息的内容可知，它的subsystem对应为block，所以我们会走下面这个if分支。

if（！strcmp（subsys，"block"））{

vm-＞handleBlockEvent（evt）；//调用VM的handleBlockEvent。

}

……

}

[—＞VolumeManager.cpp]

void VolumeManager：handleBlockEvent（NetlinkEvent*evt）{

const char*devpath=evt-＞findParam（"DEVPATH"）；

VolumeCollection：iterator it；

bool hit=false；

for（it=mVolumes-＞begin（）；it！=mVolumes-＞end（）；++it）{

//调用各个Volume的handleBlockEvent。

if（！（*it）-＞handleBlockEvent（evt））{

hit=true；

break；

}

}

……

}

我的G7手机只有一个Volume，其实际类型就是之前介绍过的DirectVolume。请看它是怎么对待这个Uevent消息的，代码如下所示：

[—＞DirectVolume.cpp]

int DirectVolume：handleBlockEvent（NetlinkEvent*evt）{

const char*dp=evt-＞findParam（"DEVPATH"）；

PathCollection：iterator it；

for（it=mPaths-＞begin（）；it！=mPaths-＞end（）；++it）{

if（！strncmp（dp，it,strlen（it）））{

int action=evt-＞getAction（）；

const char*devtype=evt-＞findParam（"DEVTYPE"）；

if（action==NetlinkEvent：NlActionAdd）{

int major=atoi（evt-＞findParam（"MAJOR"））；

int minor=atoi（evt-＞findParam（"MINOR"））；

char nodepath[255]；

snprintf（nodepath，

sizeof（nodepath），"/dev/block/vold/%d：%d"，

major,minor）；

//内部调用mknod函数创建设备节点。

if（createDeviceNode（nodepath,major,minor））{

SLOGE（"Error making device node'%s'（%s）"，nodepath，

strerror（errno））；

}

if（！strcmp（devtype，"disk"））{

//对应Uevent消息的DEVTYPE值为disk，所以走这个分支。

handleDiskAdded（dp,evt）；

}else{

//处理DEVTYPE为Partition的情况。

handlePartitionAdded（dp,evt）；

}

}else if（action==NetlinkEvent：NlActionRemove）{

//对应Uevent的ACTION值为remove。

……

}else if（action==NetlinkEvent：NlActionChange）{

//对应Uevent的ACTION值为change。

……

}

……

return 0；

}

}

errno=ENODEV；

return-1；

}

插入SD卡，首先收到的Uevent消息中DEVTYPE的值是“disk”，这将导致DirectVolume的handleDiskInserted被调用。下面来看它的工作。

[—＞DirectVolume.cpp]

void DirectVolume：handleDiskAdded（const chardevpath,NetlinkEventevt）{

mDiskMajor=atoi（evt-＞findParam（"MAJOR"））；

mDiskMinor=atoi（evt-＞findParam（"MINOR"））；

const char*tmp=evt-＞findParam（"NPARTS"）；

if（tmp）{

mDiskNumParts=atoi（tmp）；//这个disk上的分区个数。

}else{

……

mDiskNumParts=1；

}

char msg[255]；

int partmask=0；

int i；

/*

Partmask会记录这个Disk上分区加载的情况。前面曾介绍过，如果一个Disk有多个分区，它后续则会收到多个分区的Uevent消息。

*/

for（i=1；i＜=mDiskNumParts；i++）{

partmask|=（1＜＜i）；

}

mPendingPartMap=partmask；

if（mDiskNumParts==0）{

……//如果没有分区，则设置Volume的状态为Idle。

setState（Volume：State_Idle）；

}else{

……//如果还有分区未加载，则设置Volume状态为Pending。

setState（Volume：State_Pending）；

}

/*

设置通知内容，snprintf调用完毕后msg的值为：

"Volume sdcard/mnt/sdcard disk inserted（179：0）"

*/

snprintf（msg,sizeof（msg），"Volume%s%s disk inserted（%d：%d）"，

getLabel（），getMountpoint（），mDiskMajor,mDiskMinor）；

/*

getBroadcaster函数返回setBroadcaster函数设置的那个Broadcaster，也就是CL对象。

然后调用CL对象的sendBroadcast给MountService发送消息，注意它的第一个参数是ResponseC ode：VolumeDiskInserted。

*/

mVm-＞getBroadcaster（）-＞sendBroadcast（ResponseCode：VolumeDiskInserted，

msg,false）；

}

handleDiskAdded把Uevent消息做一些转换后发送给了MountService，实际上可认为CL模块和MountService通信使用的是另外一套协议。那么，MountService会做什么处理呢？

（2）MountService的处理

[—＞MountService.java onEvent函数]

public boolean onEvent（int code,String raw,String[]cooked）{

Intent in=null；

//关于onEvent函数，在MountService的介绍中曾提过，当NativeDaemonConnector收到

//来自vold的数据后都会调用这个onEvent函数。

……

if（code==VoldResponseCode.VolumeStateChange）{

……

}else if（code==VoldResponseCode.ShareAvailabilityChange）{

……

}else if（（code==VoldResponseCode.VolumeDiskInserted）||

（code==VoldResponseCode.VolumeDiskRemoved）||

（code==VoldResponseCode.VolumeBadRemoval））{

final String label=cooked[2]；//label值为"sdcard"

final String path=cooked[3]；//path值为"/mnt/sdcard"

int major=-1；

int minor=-1；

try{

String devComp=cooked[6].substring（1，cooked[6].length（）-1）；

String[]devTok=devComp.split（"："）；

major=Integer.parseInt（devTok[0]）；

minor=Integer.parseInt（devTok[1]）；

}catch（Exception ex）{

……

}

if（code==VoldResponseCode.VolumeDiskInserted）{

//收到handleDiskAdded发送的VolumeDiskInserted消息了。

//单独启动一个线程来处理这个消息。

new Thread（）{

public void run（）{

try{

int rc；

//调用doMountVolume处理。

if（（rc=doMountVolume（path））！=

StorageResultCode.OperationSucceeded）{

}

}catch（Exception ex）{

……

}

}

}.start（）；

}

doMountVolume函数的代码如下所示：

[—＞MountService.java]

private int doMountVolume（String path）{

int rc=StorageResultCode.OperationSucceeded；

try{

//通过NativeDaemonConnector给Vold发送请求，请求内容为：

//volume mount/mnt/sdcard

mConnector.doCommand（String.format（"volumemount%s"，path））；

}catch（NativeDaemonConnectorException e）{

……//异常处理

}

走了一大圈，最后又回到Vold了。CL模块将收到这个来自MountService的请求，请求的内容为字符串“volume mount/mnt/sdcard”，其中的volume表示命令的名字，CL会根据这个名字找到VolumeCmd对象，并交给它处理这个命令。

（3）Vold处理MountService的命令

Vold处理MountService命令的代码如下所示：

[—＞CommandListener.cpp VolumeCmd类]

int CommandListener：VolumeCmd：runCommand（SocketClientcli,int argc,char*argv）

{

……

VolumeManager*vm=VolumeManager：Instance（）；

int rc=0；

if（！strcmp（argv[1]，"list"））{

return vm-＞listVolumes（cli）；

}else if（！strcmp（argv[1]，"debug"））{

……

}else if（！strcmp（argv[1]，"mount"））{

……//调用VM模块的mountVolume来处理mount命令，参数是"/mnt/sdcard"。

rc=vm-＞mountVolume（argv[2]）；

}else if（！strcmp（argv[1]，"unmount"））{

……

rc=vm-＞unmountVolume（argv[2]，force）；

}else if（！strcmp（argv[1]，"format"））{

……

rc=vm-＞formatVolume（argv[2]）；

}else if（！strcmp（argv[1]，"share"））{

……

rc=vm-＞shareVolume（argv[2]，argv[3]）；

}else if（！strcmp（argv[1]，"unshare"））{

……

rc=vm-＞unshareVolume（argv[2]，argv[3]）；

}

……

if（！rc）{

//发送处理结果给MountService。

cli-＞sendMsg（ResponseCode：CommandOkay，"volume operation succeeded"，false）；

}

……

return 0；

}

来看mountVolume函数，代码如下所示：

[—＞VolumeManager.cpp]

int VolumeManager：mountVolume（const char*label）{

/*

根据label找到对应的Volume。label这个参数的名字的含义有些歧义，根据loopupVolume的实现来看，它其实比较的是Volume的挂载路径，也就是vold.fstab中指定的那个。

/mnt/sdcard。而vold.fstab中指定的label叫sdcard。

*/

Volume*v=lookupVolume（label）；

……

return v-＞mountVol（）；//mountVol由Volume类实现。

}

找到对应的DirectVolume后，也就找到了代表真实存储卡的对象。它是如何处理这个命令的呢？代码如下所示：

[—＞Volume.cpp]

int Volume：mountVol（）{

dev_t deviceNodes[4]；

intn,i，r c=0；

char errmsg[255]；

……

//getMountpoint返回挂载路径，即/mnt/sdcard。

//isMountpointMounted判断这个路径是不是已经被mount了。

if（isMountpointMounted（getMountpoint（）））{

setState（Volume：State_Mounted）；//设置状态为State_Mounted。

return 0；//如果已经被mount了，则直接返回。

}

n=getDeviceNodes（（dev_t*）&deviceNodes，4）；

……

for（i=0；i＜n；i++）{

char devicePath[255]；

sprintf（devicePath，"/dev/block/vold/%d：%d"，MAJOR（deviceNodes[i]），

MINOR（deviceNodes[i]））；

……

errno=0；

setState（Volume：State_Checking）；

//默认SD卡为FAT分区，只有这样，当加载为磁盘的时候才能被Windows识别。

if（Fat：check（devicePath））{

……

return-1；

}

/*

先把设备mount到/mnt/secure/staging，这样/mnt/secure/staging下的内容就是该设备的存储内容了。

*/

errno=0；

if（Fat：doMount（devicePath，"/mnt/secure/staging"，false,false，1000，

1015，0702，true））{

……

continue；

}

/*

下面这个函数会把存储卡中的autorun.inf文件找出来并删掉，这个文件就是“臭名昭著”的自动运行文件，在Windows系统上，把SD卡挂载为磁盘后，双击这个磁盘就会自动运行这个文件，很多病毒和木马都是通过它传播的。为了安全起见，要把这个文件删掉。

*/

protectFromAutorunStupidity（）；

//①下面这个函数比较有意思，需要看看：

if（createBindMounts（））{

……

return-1；

}

//将存储卡mount路径从/mnt/secure/staging移到/mnt/sdcard。

if（doMoveMount（"/mnt/secure/staging"，getMountpoint（），false））{

……

return-1；

}

//②设置状态为State_Mounted，这个函数将发送状态信息给MountService。

setState（Volume：State_Mounted）；

mCurrentlyMountedKdev=deviceNodes[i]；

return 0；

}

……

setState（Volume：State_Idle）；

return-1；

}

上面的代码中有个比较有意思的函数，就是createBindMounts，其代码如下所示：

[—＞Volume.cpp]

int Volume：createBindMounts（）{

unsigned long flags；

/*

将/mnt/secure/staging/android_secure目录名改成

/mnt/secure/staging/.android_secure,SEC_STG_SECIMGDIR的值就是

/mnt/secure/staging/.android_secure，也就是把它变成Linux平台上的隐藏目录。

*/

if（！access（"/mnt/secure/staging/android_secure"，R_OK|X_OK）&&

access（SEC_STG_SECIMGDIR,R_OK|X_OK））{

if（rename（"/mnt/secure/staging/android_secure"，SEC_STG_SECIMGDIR））{

SLOGE（"Failed to rename legacy asec dir（%s）"，strerror（errno））；

}

}

……

/*

使用mount命令的bind选项，可将/mnt/secure/staging/.android_secure这个目录

挂载到/mnt/secure/asec目录下。/mnt/secure/asec目录是一个secure container，目前主要用来保存一些安装在SD卡上的APP信息。APP2SD是Android 2.2引入的新机制，它支持将APP安装在SD卡上，这样可以节约内部的存储空间。

mount的bind选项允许将文件系统的一个目录挂载到另外一个目录下。读者可以通过man mount查询具体信息。

*/

if（mount（SEC_STG_SECIMGDIR,SEC_ASECDIR，""，MS_BIND,NULL））{

……

return-1；

}

……

/*

将tempfs设备挂载到/mnt/secure/staging/.android_secure目录，这样之前.android_secure目录中的内容就只能通过/mnt/secure/asec访问了。由于那个目录只能由root访问，所以可以起到安全保护的作用。

*/

if（mount（"tmpfs"，SEC_STG_SECIMGDIR，"tmpfs"，MS_RDONLY，

"size=0，mode=000，uid=0，gid=0"））{

……

umount（"/mnt/asec_secure"）；

return-1；

}

return 0；

}

createBindMounts的作用就是将存储卡上的.android_secure目录挂载到/mnt/secure/asec目录下，同时对.android_secure进行一些特殊处理，这样，没有权限的用户就不能更改或破坏.android_secure目录中的内容了，因此它起到了一定的保护作用。

注意　在手机上，受保护的目录内容只能通过adb shell登录后，进入/mnt/secure/asec目录来查看。注意，这个asec目录的内容就是.android_secure未挂载tmpfs时的内容（亦即它保存着那些安装在存储卡上的应用程序信息）。另外，可把SD卡拔出来，通过读卡器直接插到台式机上，此时，这些信息就能在.android_secure目录中直接看到了。

（4）关于MountService处理状态的通知

volume的mountVol完成相关工作后，就通过下面的函数发送信息给MountService：

setState（Volume：State_Mounted）；//感兴趣的读者可自行分析此函数的实现。

MountService依然会在onEvent函数中收到这个消息。

[—＞MountService.java]

public boolean onEvent（int code,String raw,String[]cooked）{

Intent in=null；

……

if（code==VoldResponseCode.VolumeStateChange）{

/*

状态变化由notifyVolumeStateChange函数处理，由于Volume的状态被置成了Mounted，所以下面这个notifyVolumeStateChange会发送ACTION_MEDIA_MOUNTED这个广播。我们就不再分析这个函数了，读者可自行研究。

*/

notifyVolumeStateChange（

cooked[2]，cooked[3]，Integer.parseInt（cooked[7]），

Integer.parseInt（cooked[10]））；

}

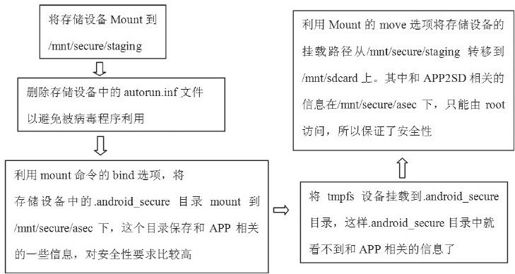

实例分析就到这里。中间略去了一些处理内容，例如对分区的处理等，读者可自行研究，相信已没有太大难度了。另外，在上述处理过程中，稍微难懂的是mountVol这个函数在挂载方面的处理过程。用图9-6来总结一下这个处理过程：

图　9-6　SD卡插入事件处理流程图

由上图可知，Vold在安全性上还是进行了一定考虑的。如果没有特殊需要，读者了解上面这些知识也就够了。
