8.4.6　GraphicBuffer介绍

GraphicBuffer是Surface系统中一个高层次的显示内存管理类，它封装了和硬件相关的一些细节，简化了应用层的处理逻辑。先来认识一下它。

1.初识GraphicBuffer

GraphicBuffer的代码如下所示：

[—＞GraphicBuffer.h]

class GraphicBuffer

：public EGLNativeBase＜android_native_buffer_t，

GraphicBuffer,LightRefBase＜GraphicBuffer＞＞，

public Flattenable

其中，EGLNativeBase是一个模板类。它的定义代码如下所示：

[—＞Android_natives.h]

template＜typename NATIVE_TYPE,typename TYPE,typename REF＞

class EGLNativeBase：public NATIVE_TYPE,public REF

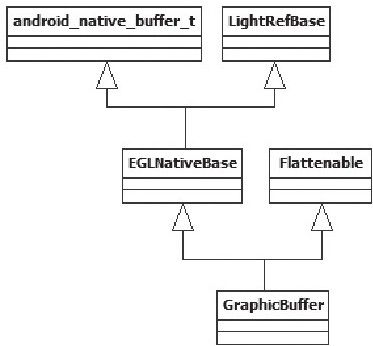

通过替换，可得到GraphicBuffer的派生关系，如图8-21所示：

图　8-21　GraphicBuffer派生关系的示意图

从图中可以看出：

从LightRefBase派生使GraphicBuffer支持轻量级的引用计数控制。

从Flattenable派生使GraphicBuffer支持序列化，它的flatten和unflatten函数用于序列化和反序列化，这样，GraphicBuffer的信息就可以存储到Parcel包中并被Binder传输了。

另外，图中的android_native_buffer_t是GraphicBuffer的父类，它是一个struct结构体。可以将C++语言中的struct和class当作同一个东西，所以GraphicBuffer能从它派生出来。其代码如下所示：

[—＞android_native_buffer.h]

typedef struct android_native_buffer_t

{

ifdef__cplusplus

android_native_buffer_t（）{

common.magic=ANDROID_NATIVE_BUFFER_MAGIC；

common.version=sizeof（android_native_buffer_t）；

memset（common.reserved，0，sizeof（common.reserved））；

}

endif

//这个android_native_base_t是struct的第一个成员，根据C/C++编译的特性可知，这个成员

//在它的派生类对象所占有的内存中也是排第一个。

struct android_native_base_t common；

int width；

int height；

int stride；

int format；

int usage；

void*reserved[2]；

//这是一个关键成员，保存一些和显示内存分配/管理相关的内容。

buffer_handle_t handle；

void*reserved_proc[8]；

}android_native_buffer_t；

GraphicBuffer和显示内存分配相关的部分主要集中在buffer_handle_t这个变量上，它实际上是一个指针，定义如下：

[—＞gralloc.h]

typedef const native_handle*buffer_handle_t；

native_handle的定义如下：

[—＞native_handle.h]

typedef struct

{

int version；/version值为sizeof（native_handle_t）/

int numFds；

int numInts；

int data[0]；/data是数据存储空间的首地址/

}native_handle_t；

typedef native_handle_t native_handle；

读者可能要问，一个小小的GraphicBuffer为什么这么复杂？要回答这个问题，应先对GraphicBuffer有比较全面的了解。按照图8-20中的流程来看GraphicBuffer。

2.GraphicBuffer和存储的分配

GraphicBuffer的构造函数最有可能分配存储了。注意，流程中使用的是无参构造函数，所以应先看无参构造函数。

（1）无参构造函数分析

代码如下所示：

[—＞GraphicBuffer.cpp]

GraphicBuffer：GraphicBuffer（）

：BASE（），mOwner（ownData），mBufferMapper（GraphicBufferMapper：get（）），

mInitCheck（NO_ERROR），mVStride（0），mIndex（-1）

{

/*

其中mBufferMapper为GraphicBufferMapper类型，它的创建采用的是单例模式，也就是每个进程只有一个GraphicBufferMapper对象，读者可以去看看get的实现。

*/

width=

height=

stride=

format=

usage=0；

handle=NULL；//handle为空

}

在无参构造函数中没有发现和存储分配有关的操作。那么，根据流程来看，下一个有可能的地方就是reallocate函数了。

（2）reallocate分析

Reallocate的代码如下所示：

[—＞GraphicBuffer.cpp]

status_t GraphicBuffer：reallocate（uint32_t w,uint32_t h,PixelFormat f，

uint32_t reqUsage）

{

if（mOwner！=ownData）

return INVALID_OPERATION；

if（handle）{//handle值在无参构造函数中初始化为空，所以不满足if的条件。

GraphicBufferAllocator&allocator（GraphicBufferAllocator：get（））；

allocator.free（handle）；

handle=0；

}

return initSize（w,h，f,reqUsage）；//调用initSize函数。

}

InitSize函数的代码如下所示：

[—＞GraphicBuffer.cpp]

status_t GraphicBuffer：initSize（uint32_t w,uint32_t h,PixelFormat format，

uint32_t reqUsage）

{

if（format==PIXEL_FORMAT_RGBX_8888）

format=PIXEL_FORMAT_RGBA_8888；

/*

GraphicBufferAllocator才是真正的存储分配的管理类，它的创建也是采用的单例模式，也就是说每个进程只有一个GraphicBufferAllocator对象。

*/

GraphicBufferAllocator&allocator=GraphicBufferAllocator：get（）；

//调用GraphicBufferAllocator的alloc来分配存储，注意handle作为指针

//被传了进去，看来handle的值会被修改。

status_t err=allocator.alloc（w,h，format,reqUsage，&handle，&stride）；

if（err==NO_ERROR）{

this-＞width=w；

this-＞height=h；

this-＞format=format；

this-＞usage=reqUsage；

mVStride=0；

}

return err；

}

（3）GraphicBufferAllocator介绍

从上面的代码中可以发现，GraphicBuffer的存储分配和GraphicBufferAllocator有关。一个小小的存储分配为什么需要经过这么多道工序呢？还是先来看GraphicBufferAllocator吧，代码如下所示：

[—＞GraphicBufferAllocator.cpp]

GraphicBufferAllocator：GraphicBufferAllocator（）

：mAllocDev（0）

{

hw_module_t const*module；

//调用hw_get_module，得到hw_module_t

int err=hw_get_module（GRALLOC_HARDWARE_MODULE_ID，&module）；

if（err==0）{

//调用gralloc_open函数，注意我们把module参数传了进去。

gralloc_open（module，&mAllocDev）；

}

}

GraphicBufferAllocator在创建时，首先会调用hw_get_module取出一个hw_module_t类型的对象。从名字上看，它和硬件平台有关系。它会加载一个叫“libgralloc.硬件平台名.so”的动态库。比如，我的HTC G7手机上加载的库是/system/lib/hw/libgraolloc.qsd-8k.so。这个库的源代码在hardware/msm7k/libgralloc-qsd8k目录下。

这个库有什么用呢？简言之，就是为了分配一块用于显示的内存，但为什么需要这种层层封装呢？答案很简单：

封装的目的就是为了屏蔽不同硬件平台的差别。

说明　读者可通过执行adb getprop ro.board.platform命令，得到具体手机上硬件平台的名字。图8-22总结了GraphicBufferAllocator分配内存的途径。这部分代码读者可参考hardware/libhardware/hardware.c和hardware/msm7k/libgralloc-qsd8k/gralloc.cpp，后文将不再深入探讨和硬件平台有关的知识。

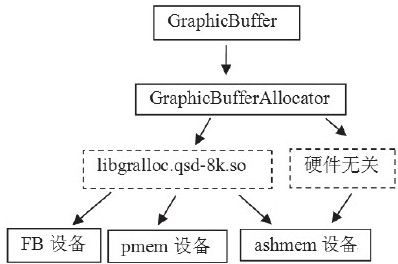

图　8-22　GraphicBufferAllocator内存的分配途径

注意　这里是以G7的libgralloc.qsk-8k.so为示例的。其中pmem设备用来创建一块连续的内存，因为有些硬件设备（例如Camera）工作时需要使用一块连续的内存，对于这种情况，一般就会使用pmem设备来分配内存了。

这里仅讨论图8-22中与硬件无关的分配方式。在这种情况下，将使用ashmem分配共享内存。下面看GraphicBufferAllocator的alloc函数，其代码如下所示：

[—＞GraphicBufferAllocator.cpp]

status_t GraphicBufferAllocator：alloc（uint32_t w,uint32_t h,PixelFormat

format,int usage,buffer_handle_thandle,int32_tstride）

{

//根据前面的定义可知buffer_handle_t为native_handle_t*类型。

status_t err；

if（usage&GRALLOC_USAGE_HW_MASK）{

err=mAllocDev-＞alloc（mAllocDev,w，h,format,usage,handle,stride）；

}else{

//SW分配，可以做到和HW无关了。

err=sw_gralloc_handle_t：alloc（w,h，format,usage,handle,stride）；

}

……

return err；

}

下面，来看软件分配的方式，代码如下所示：

[—＞GraphicBufferAllocator.cpp]

status_t sw_gralloc_handle_t：alloc（uint32_t w,uint32_t h,int format，

int usage,buffer_handle_tpHandle,int32_tpStride）

{

int align=4；

int bpp=0；

……//格式转换

size_t bpr=（w*bpp+（align-1））&～（align-1）；

size_t size=bpr*h；

size_t stride=bpr/bpp；

size=（size+（PAGE_SIZE-1））&～（PAGE_SIZE-1）；

//直接使用了ashmem创建共享内存。

int fd=ashmem_create_region（"sw-gralloc-buffer"，size）；

……

//进行内存映射，得到共享内存的起始地址。

void*base=mmap（0，size,prot,MAP_SHARED,fd，0）；

sw_gralloc_handle_t*hnd=new sw_gralloc_handle_t（）；

hnd-＞fd=fd；//保存文件描述符。

hnd-＞size=size；//保存共享内存的大小。

hnd-＞base=intptr_t（base）；//intptr_t将void类型转换成int类型。

hnd-＞prot=prot；//保存属性。

*pStride=stride；

*pHandle=hnd；//pHandle就是传入的那个handle变量的指针，这里对它进行赋值。

return NO_ERROR；

}

我们知道，调用GraphicBuffer的reallocate函数后，会导致物理存储被分配。前面曾说过，Layer会创建两个GraphicBuffer，而Native Surface端也会创建两个GraphicBuffer，那么这两个GraphicBuffer是怎么建立联系的呢？为什么说native_handle_t是GraphicBuffer的精髓呢？

3.flatten和unflatten分析

试想，Native Surface的GraphicBuffer是怎么和Layer的GraphicBuffer建立联系的？

先通过requestBuffer函数返回一个GraphicBuffer，然后这个GraphicBuffer被Native Surface保存。

这中间的过程其实是一个mini版的乾坤挪移，来看看，代码如下所示：

[—＞ISurface.cpp]

//requestBuffer的响应端

status_t BnSurface：onTransact（

uint32_t code,const Parcel&data,Parcel*reply,uint32_t flags）

{

switch（code）{

case REQUEST_BUFFER：{

CHECK_INTERFACE（ISurface,data,reply）；

int bufferIdx=data.readInt32（）；

int usage=data.readInt32（）；

sp＜GraphicBuffer＞buffer（requestBuffer（bufferIdx,usage））；

……

/*

requestBuffer的返回值被写到Parcel包中，由于GraphicBuffer从

Flattenable类派生，这将导致它的flatten函数被调用。

*/

return reply-＞write（*buffer）；

}

……

}

//再来看请求端的处理，在BpSurface中。

virtual sp＜GraphicBuffer＞requestBuffer（int bufferIdx,int usage）

{

Parcel data,reply；

data.writeInterfaceToken（ISurface：getInterfaceDescriptor（））；

data.writeInt32（bufferIdx）；

data.writeInt32（usage）；

remote（）-＞transact（REQUEST_BUFFER,data，&reply）；

sp＜GraphicBuffer＞buffer=new GraphicBuffer（）；

reply.read（*buffer）；//Parcel调用unflatten函数把信息反序列化到这个buffer中。

return buffer；//requestBuffer实际上返回的是本地new出来的这个GraphicBuffer。

}

通过上面的代码可以发现，挪移的关键体现在flatten和unflatten函数上。请看——

（1）flatten分析

flatten的代码如下所示：

[—＞GraphicBuffer.cpp]

status_t GraphicBuffer：flatten（void*buffer,size_t size，

int fds[]，size_t count）const

{

//buffer是装载数据的缓冲区，由Parcel提供。

……

if（handle）{

buf[6]=handle-＞numFds；

buf[7]=handle-＞numInts；

native_handle_t const*const h=handle；

//把handle的信息也写到buffer中。

memcpy（fds,h-＞data,h-＞numFds*sizeof（int））；

memcpy（&buf[8]，h-＞data+h-＞numFds,h-＞numInts*sizeof（int））；

}

return NO_ERROR；

}

flatten的工作就是把GraphicBuffer的handle变量信息写到Parcel包中。那么接收端如何使用这个包呢？这就是unflatten的工作了。

（2）unflatten分析

unflatten的代码如下所示：

[—＞GraphicBuffer.cpp]

status_t GraphicBuffer：unflatten（void const*buffer,size_t size，

int fds[]，size_t count）

{

……

if（numFds||numInts）{

width=buf[1]；

height=buf[2]；

stride=buf[3]；

format=buf[4]；

usage=buf[5]；

native_handle*h=native_handle_create（numFds,numInts）；

memcpy（h-＞data,fds,numFds*sizeof（int））；

memcpy（h-＞data+numFds，&buf[8]，numInts*sizeof（int））；

handle=h；//根据Parcel包中的数据还原一个handle。

}else{

width=height=stride=format=usage=0；

handle=NULL；

}

mOwner=ownHandle；

return NO_ERROR；

}

unflatten最重要的工作是，根据Parcel包中native_handle的信息，在Native Surface端构造一个对等的GraphicBuffer。这样，Native Surface端的GraphicBuffer实际上就和Layer端的GraphicBuffer管理着同一块共享内存了。

4.registerBuffer分析

registerBuffer有什么用呢？上一步调用unflatten后得到了代表共享内存的文件句柄，regiserBuffer的目的就是对它进行内存映射，代码如下所示：

[—＞GraphicBufferMapper.cpp]

status_t sw_gralloc_handle_t：registerBuffer（sw_gralloc_handle_t*hnd）

{

if（hnd-＞pid！=getpid（））{

//原来是做一次内存映射操作。

void*base=mmap（0，hnd-＞size,hnd-＞prot,MAP_SHARED,hnd-＞fd，0）；

……

//base保存着共享内存的起始地址。

hnd-＞base=intptr_t（base）；

}

return NO_ERROR；

}

5.lock和unlock分析

GraphicBuffer在使用前需要通过lock来得到内存地址，使用完后又会通过unlock释放这块地址。在SW分配方案中，这两个函数的实现却非常简单，如下所示：

[—＞GraphicBufferMapper.cpp]

//lock操作

int sw_gralloc_handle_t：lock（sw_gralloc_handle_t*hnd,int usage，

int l,int t,int w,int h,void**vaddr）

{

vaddr=（void）hnd-＞base；//得到共享内存的起始地址，后续作画就使用这块内存了。

return NO_ERROR；

}

//unlock操作

status_t sw_gralloc_handle_t：unlock（sw_gralloc_handle_t*hnd）

{

return NO_ERROR；//没有任何操作

}

对GraphicBuffer的介绍就到这里。虽然采用的是SW方式，但是相信读者也能通过树木领略到森林的风采。从应用层角度看，可以把GraphicBuffer当作一个构架在共享内存之上的数据缓冲。对于想深入研究的读者，我建议可按图8-20中的流程来分析。因为流程体现了调用顺序，表达了调用者的意图和目的，只有把握了流程，分析时才不会迷失在茫茫的源码海洋中，才不会被不熟悉的知识阻拦前进的脚步。
