7.3.2　通过流程分析AudioFlinger

图7-5中说明的AT和AF交互流程，对于分析AF来说非常重要。先来回顾一下图7-5的流程：

AT调用createTrack，得到一个IAudioTrack对象。

AT调用IAudioTrack对象的start，表示准备写数据了。

AT通过write写数据，这个过程和audio_track_cblk_t有着密切关系。

最后AT调用IAudioTrack的stop或delete IAudioTrack结束工作。

至此，上面的每一步都很清楚了。根据Binder知识可知，AT调用的这些函数最终都会在AF端得到实现，所以可直接从AF端开始。

1.createTrack分析

按照前面的流程步骤来看，第一个被调用的函数会是createTrack，请注意在用例中传的参数。代码如下所示：

[—＞AudioFlinger.cpp]

sp＜IAudioTrack＞AudioFlinger：createTrack（

pid_t pid，//AT的pid号

int streamType，//流类型，用例中是MUSIC类型

uint32_t sampleRate，//8000采样率

int format，//PCM_16类型

int channelCount，//2，双声道

int frameCount，//需要创建的缓冲大小，以帧为单位。

uint32_t flags，

const sp＜IMemory＞&sharedBuffer，//AT传入的共享buffer，这里为空。

int output，//这个值前面提到过，是AF中的工作线程索引号。

status_t*status）

{

sp＜PlaybackThread：Track＞track；

sp＜TrackHandle＞trackHandle；

sp＜Client＞client；

wp＜Client＞wclient；

status_t lStatus；

{

Mutex：Autolock_l（mLock）；

//output代表索引号，这里根据索引号找到一个工作线程，它是一个PlaybackThread。

PlaybackThread*thread=checkPlaybackThread_l（output）；

//看看这个进程是否已经是AF的Client,AF根据进程pid来标识不同的Client。

wclient=mClients.valueFor（pid）；

if（wclient！=NULL）{

}else{

//如果还没有这个Client信息，则创建一个，并加入到mClients中去。

client=new Client（this,pid）；

mClients.add（pid,client）；

}

//在找到的工作线程对象中创建一个Track，注意它的类型是Track。

track=thread-＞createTrack_l（client,streamType,sampleRate,format，

channelCount,frameCount,sharedBuffer，&lStatus）；

}

/*

TrackHandle是Track对象的Proxy，它支持Binder通信，而Track不支持Binder。

TrackHandle所接收的请求最终会由Track处理，这是典型的Proxy模式。

*/

trackHandle=new TrackHandle（track）；

return trackHandle；

}

这个函数相当复杂，主要原因之一，是其中出现了几个我们没接触过的类。我刚接触这个函数的时候，大脑也曾因为看到这些眼生的东西而“死机”！不过暂时先不用去理会它们，等了解了这个函数后，再回过头来收拾它们。先进入checkPlaybackThread_l看看。

（1）选择工作线程

checkPlaybackThread_l的代码如下所示：

[—＞AudioFlinger.cpp]

AudioFlinger：PlaybackThread*

AudioFlinger：checkPlaybackThread_l（int output）const

{

PlaybackThread*thread=NULL；

//根据output的值找到对应的thread。

if（mPlaybackThreads.indexOfKey（output）＞=0）{

thread=（PlaybackThread*）mPlaybackThreads.valueFor（output）.get（）；

}

return thread；

}

上面函数中传入的output，就是之前在分析AT时提到的工作线程索引号。看到这里，是否感觉有点困惑？困惑的原因可能有二：

目前的流程中尚没有见到创建线程的地方，但在这里确实能找到一个线程。

Output的含义到底是什么？为什么它会作为index来找线程呢？

关于这两个问题，待会儿再做解释。现在只需知道AudioFlinger会创建几个工作线程，AT会找到对应的工作线程即可。

（2）createTrack_l分析

找到工作线程后，会执行createTrack_l函数，请看这个函数的作用：

[—＞AudioFlinger.cpp]

//Android的很多代码都采用了内部类的方式进行封装，看习惯就好了。

sp＜AudioFlinger：PlaybackThread：Track＞

AudioFlinger：PlaybackThread：createTrack_l（

const sp＜AudioFlinger：Client＞&client,int streamType，

uint32_t sampleRate,int format,int channelCount,int frameCount，

const sp＜IMemory＞&sharedBuffer，//注意这个参数，从AT中传入，为0。

status_t*status）

{

sp＜Track＞track；

status_t lStatus；

{

Mutex：Autolock_l（mLock）；

//创建Track对象。

track=new Track（this,client,streamType,sampleRate,format，

channelCount,frameCount,sharedBuffer）；

//将新创建的Track加入到内部数组mTracks中。

mTracks.add（track）；

}

lStatus=NO_ERROR；

return track；

}

上面的函数调用传入的sharedBuffer为空，那共享内存又是在哪里创建的呢？可以注意到Track构造函数中关于sharedBuffer这个参数的类型是一个引用，莫非是构造函数创建的？

（3）Track创建共享内存和TrackHandle

在createTrack_l中，会new出来一个Track，请看它的代码：

[—＞AudioFlinger.cpp]

AudioFlinger：PlaybackThread：Track：Track（const wp＜ThreadBase＞&thread，

const sp＜Client＞&client,int streamType,uint32_t sampleRate，

int format,int channelCount,int frameCount，

const sp＜IMemory＞&sharedBuffer）

：TrackBase（thread,client,sampleRate,format,channelCount，

frameCount，0，sharedBuffer），//sharedBuffer仍然为空。

mMute（false），mSharedBuffer（sharedBuffer），mName（-1）

{

//mCblk！=NULL?什么时候创建的呢？只能看基类TrackBase的构造函数了。

if（mCblk！=NULL）{

mVolume[0]=1.0f；

mVolume[1]=1.0f；

mStreamType=streamType；

mCblk-＞frameSize=AudioSystem：isLinearPCM（format）?

channelCount*sizeof（int16_t）：sizeof（int8_t）；

}

}

对于这种重重继承，我们只能步步深入分析，一定要找到共享内存创建的地方，继续看代码：

[—＞AudioFlinger.cpp]

AudioFlinger：ThreadBase：TrackBase：TrackBase（

const wp＜ThreadBase＞&thread,const sp＜Client＞&client，

uint32_t sampleRate,int format,int channelCount,int frameCount，

uint32_t flags,const sp＜IMemory＞&sharedBuffer）

：RefBase（），mThread（thread），mClient（client），mCblk（0），

mFrameCount（0），mState（IDLE），mClientTid（-1），mFormat（format），

mFlags（flags&～SYSTEM_FLAGS_MASK）

{

size_t size=sizeof（audio_track_cblk_t）；//得到CB对象的大小。

//计算数据缓冲的大小。

size_t bufferSize=frameCountchannelCountsizeof（int16_t）；

if（sharedBuffer==0）{

//还记得图7-4吗？共享内存的最前面一部分是audio_track_cblk_t，后面才是数据空间。

size+=bufferSize；

}

//根据size创建一块共享内存。

mCblkMemory=client-＞heap（）-＞allocate（size）；

/*

pointer（）返回共享内存的首地址，并强制转换void类型为audio_track_cblk_t类型。

其实把它强制转换成任何类型都可以，但是这块内存中会有CB对象吗？

*/

mCblk=static_cast＜audio_track_cblk_t*＞（mCblkMemory-＞pointer（））；

//①下面这句代码看起来很独特。什么意思？

new（mCblk）audio_track_cblk_t（）；

mCblk-＞frameCount=frameCount；

mCblk-＞sampleRate=sampleRate；

mCblk-＞channels=（uint8_t）channelCount；

if（sharedBuffer==0）{

//清空数据区

mBuffer=（char*）mCblk+sizeof（audio_track_cblk_t）；

memset（mBuffer，0，frameCountchannelCountsizeof（int16_t））；

//flowControlFlag初始值为1。

mCblk-＞flowControlFlag=1；

}

……

}

这里需要重点讲解下面这句话的意思。

new（mCblk）audio_track_cblk_t（）；

注意它的用法，new后面的括号里是内存，紧接其后的是一个类的构造函数。

重点说明　这个语句就是C++语言中的placement new。其含义是在括号里指定的内存中创建一个对象。我们知道，普通的new只能在堆上创建对象，堆的地址由系统分配。这里采用placement new将使audio_track_cblk_t创建在共享内存上，它就自然而然地能被多个进程看见并使用了。关于placement new较详细的知识，还请读者自己搜索一下。

通过上面的分析可以知道：

Track创建了共享内存。

CB对象通过placement new方法创建于这块共享内存中。

AF的createTrack函数返回的是一个IAudioTrack类型的对象，可现在碰到的Track对象是IAudioTrack类型的吗？来看代码：

[—＞AudioFlinger.cpp]

sp＜IAudioTrack＞AudioFlinger：createTrack（……）

{

sp＜TrackHandle＞trackHandle；

……

track=thread-＞createTrack_l（client,streamType,sampleRate，

format,channelCount,frameCount,sharedBuffer，&lStatus）；

trackHandle=new TrackHandle（track）；

return trackHandle；//①这个trackHandle对象竟然没有在AF中保存！

}

原来，createTrack返回的是TrackHandle对象，它以Track为参数构造。这二者之间又是什么关系呢？

Android在这里使用了Proxy模式，即TrackHandle是Track的代理，TrackHandle代理的内容是什么呢？分析TrackHandle的定义可以知道：

Track没有基于Binder通信，它不能接收来自远端进程的请求。

TrackHandle能基于Binder通信，它可以接收来自远端进程的请求，并且能调用Track对应的函数。这就是Proxy模式的意思。

讨论　Android为什么不直接让Track从IBinder派生，直接支持Binder通信呢？关于这个问题，在看到后面的Track家族图谱后，我们或许就明白了。

另外，注意代码中的注释①：

trackHandle被new出来后直接返回，而AF中并没有保存它，这岂不是成了令人闻之色变的野指针？

说明　关于这个问题的答案，请读者自己思考并回答。提示，可从Binder和RefBase入手。

分析完createTrack后，估计有些人会晕头转向的。确实，这个createTrack比较复杂。仅仅是对象类型就层出不穷。到底它有多少种对象，它们之间又有怎样的关系呢？下面就来解决这几个问题。

2.到底有多少种对象？

现在不妨把AudioFlinger中出现的对象总结一下，以了解它们的作用和相互之间的关系。

（1）AudioFlinger对象

作为Audio系统的核心引擎，首先要介绍AudioFlinger。它的继承关系很简单：

class AudioFlinger：public BnAudioFlinger,public IBinder：DeathRecipient

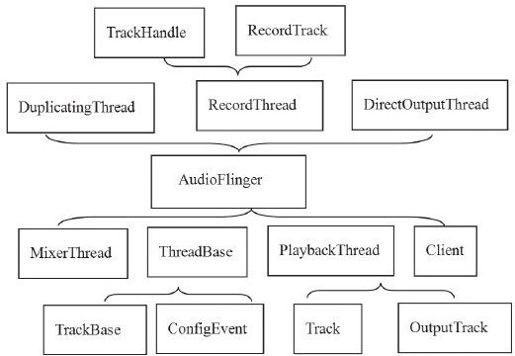

AudioFlinger的主要工作由其定义的许多内部类来完成，我们用图7-7来表示。图中大括号所指向的类为外部类，大括号所包含的为该外部类所定义的内部类。例如，DuplicatingThread、RecordThread和DirectOutputThread都包括在一个大括号中，这个大括号指向AudioFlinger，所以它们三个都是AudioFlinger的内部类，而AudioFlinger则是它们三个的外部类：

图　7-7　AF中的所有类

看，AF够复杂吧？要不是使用了Visual Studio的代码段折叠功能，我画这个图，也会颇费周折的。

（2）Client对象

Client是AudioFlinger对客户端的封装，凡是使用了AudioTrack和AudioRecord的进程，都被会当作是AF的Client，并且Client用它的进程pid作为标识。代码如下所示：

class Client：public RefBase{

public：

Client（const sp＜AudioFlinger＞&audioFlinger,pid_t pid）；

virtual ～Client（）；

const sp＜MemoryDealer＞&heap（）const；

pid_t pid（）const{return mPid；}

sp＜AudioFlinger＞audioFlinger（）{return mAudioFlinger；}

private：

Client（const Client&）；

Client&operator=（const Client&）；

sp＜AudioFlinger＞mAudioFlinger；

sp＜MemoryDealer＞mMemoryDealer；//内存分配器

pid_t

mPid；

}；

Client对象比较简单，因此就不做过多的分析了。

注意　一个Client进程可以创建多个AudioTrack，这些AudioTrack都属于同一个Client。

（3）工作线程介绍

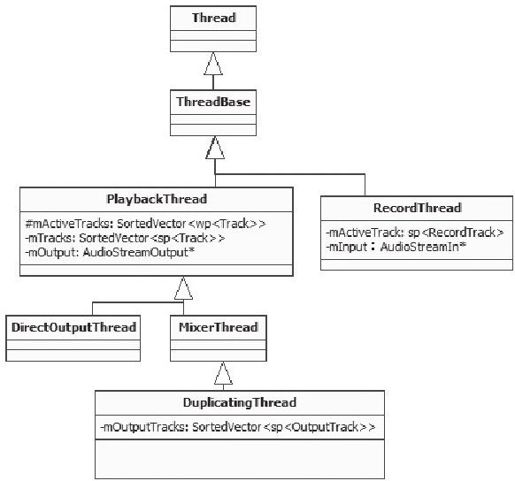

AudioFlinger中有几种不同类型的工作线程，它们之间的关系如图7-8所示：

图　7-8　AF中的工作线程家谱

下面来解释图7-8中各种类型工作线程的作用：

PlaybackThread：回放线程，用于音频输出。它有一个成员变量mOutput，为AudioStreamOutput*类型，这表明PlaybackThread直接和Audio音频输出设备建立了联系。

RecordThread：录音线程，用于音频输入，它的关系比较单纯。它有一个成员变量mInput，为AudioStreamInput*类型，这表明RecordThread直接和Audio音频输入设备建立了联系。

从PlaybackThread的派生关系上可看出，手机上的音频回放应该比较复杂，否则也不会派生出三个子类了。其中：

MixerThread：混音线程，它将来自多个源的音频数据混音后再输出。

DirectOutputThread：直接输出线程，它会选择一路音频流后将数据直接输出，由于没有混音的操作，这样可以减少很多延时。

DuplicatingThread：多路输出线程，它从MixerThread派生，意味着它也能够混音。它最终会把混音后的数据写到多个输出中，也就是一份数据会有多个接收者。这就是Duplicate的含义。目前在蓝牙A2DP设备输出中使用。

另外从图7-8中还可以看出：

PlaybackThread维护两个Track数组，一个是mActiveTracks，表示当前活跃的Track；另一个是mTracks，表示这个线程创建的所有Track。

DuplicatingThread还维护了一个mOutputTracks，表示多路输出的目的端。后面分析DuplicatingThread时再对此进行讲解。

说明　大部分常见音频输出使用的是MixerThread，后文会对此进行详细分析。另外，在拓展内容中，也将深入分析DuplicatingThread的实现。

（4）PlaybackThread和AudioStreamOutput

从图7-8中，可以发现PlaybackThread有一个AudioStreamOutput类型的对象，这个对象提供了音频数据的输出功能。可以用图7-9来表示音频数据的流动轨迹。该图以PlaybackThread最常用的子类MixerThread作为代表。

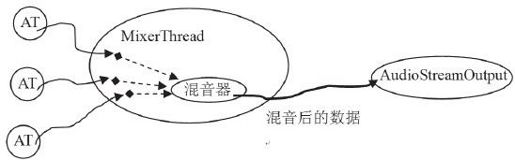

图　7-9　音频数据的流动轨迹

根据图7-9，就能明白MixerThread的大致工作流程了：

接收来自AT的数据。

对这些数据进行混音。

把混音的结果写到AudioStreamOut中，这样就完成了音频数据的输出。

（5）Track对象

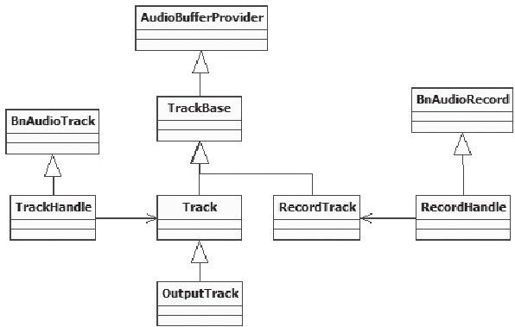

前面所说的工作线程，其工作就是围绕Track展开的，图7-10展示了Track的家族：

图　7-10　Track家族

注意　这里把RecordTrack也统称为Track。

从图7-10中可看出，TrackHandle和RecordHandle是基于Binder通信的，它作为Proxy，用于接收请求并派发给对应的Track和RecordTrack。

说明　从图7-10也能看出，之所以不让Track继承Binder框架，是因为Track本身的继承关系和它所承担的工作已经很复杂了，如再让它掺合Binder，只会乱上添乱。

Track类作为工作线程的内部类来实现，其中：

TrackBase定义于ThreadBase中。

Track定义于PlaybackThread中，RecordTrack定义于RecordThread中。

OutputTrack定义于DuplicatingThread中。

根据前面的介绍可知，音频输出数据最后由Playback线程来处理，用例所对应的Playback线程实际上是一个MixerThread，那么它是如何工作的呢？一起来分析。

3.MixerThread分析

MixerThread是Audio系统中负担最重的一个工作线程。先来了解一下它的来历。

（1）MixerThread的来历

前面，在checkplaybackThread_l中，有一个地方一直没来得及解释。回顾一下它的代码：

[—＞AudioFlinger.cpp]

AudioFlinger：PlaybackThread*

AudioFlinger：checkPlaybackThread_l（int output）const

{

PlaybackThread*thread=NULL；

//根据output的值找到对应的thread

if（mPlaybackThreads.indexOfKey（output）＞=0）{

thread=（PlaybackThread*）mPlaybackThreads.valueFor（output）.get（）；

}

return thread；

}

上面这个函数的意思很明确：就是根据output值找到对应的回放线程。

但在前面的流程分析中，并没有见到创建线程的地方，那这个线程又是如何得来的？它又是何时、怎样创建的呢？

答案在AudioPolicyService中。提前看看AudioPolicyService，分析一下它为什么和这个线程有关系。

AudioPolicyService和AudioFlinger一样，都驻留在MediaServer中，直接看它的构造函数：

[—＞AudioPolicyService.cpp]

AudioPolicyService：AudioPolicyService（）

：BnAudioPolicyService（），mpPolicyManager（NULL）

{

char value[PROPERTY_VALUE_MAX]；

//Tone音播放线程。

mTonePlaybackThread=new AudioCommandThread（String8（""））；

//命令处理线程。

mAudioCommandThread=new AudioCommandThread（String8（"ApmCommandThread"））；

if（defined GENERIC_AUDIO）||（defined AUDIO_POLICY_TEST）

//这里属于Generic的情况，所以构造AudioPolicyManagerBase，注意构造函数的参数。

mpPolicyManager=new AudioPolicyManagerBase（this）；

else

……

//创建和硬件厂商相关的AudioPolicyManager。

endif

……

}

看AudioPolicyManagerBase的构造函数，注意传给它的参数是this，即把AudioPolicyService对象传进去了。代码如下所示：

[—＞AudioPolicyManagerBase.cpp]

AudioPolicyManagerBase：AudioPolicyManagerBase（

AudioPolicyClientInterface*clientInterface）

：mPhoneState（AudioSystem：MODE_NORMAL），mRingerMode（0），

mMusicStopTime（0），mLimitRingtoneVolume（false）

{

mpClientInterface=clientInterface；

//先把不相关的内容去掉。

……

/*

返回来调用mpClientInterface的openOutput，实际就是AudioPolicyService。

注意openOutput函数是在AP的创建过程中调用的。

*/

mHardwareOutput=mpClientInterface-＞openOutput（&outputDesc-＞mDevice，

&outputDesc-＞mSamplingRate，

&outputDesc-＞mFormat，

&outputDesc-＞mChannels，

&outputDesc-＞mLatency，

outputDesc-＞mFlags）；

……

}

真是山不转水转！咱们还得回到AudioPolicyService中去看看：

[—＞AudioPolicyService.cpp]

audio_io_handle_t AudioPolicyService：openOutput（uint32_t*pDevices，

uint32_t*pSamplingRate，

uint32_t*pFormat，

uint32_t*pChannels，

uint32_t*pLatencyMs，

AudioSystem：output_flags flags）

{

sp＜IAudioFlinger＞af=AudioSystem：get_audio_flinger（）；

//下面会调用AudioFlinger的openOutput，这个时候AF已经启动了。

return af-＞openOutput（pDevices,pSamplingRate，（uint32_t*）pFormat，

pChannels,pLatencyMs,flags）；

}

真是曲折啊，又得到AF去看看：

[—＞AudioFlinger.cpp]

int AudioFlinger：openOutput（

uint32_tpDevices,uint32_tpSamplingRate,uint32_t*pFormat，

uint32_tpChannels,uint32_tpLatencyMs,uint32_t flags）

{

……

Mutex：Autolock_l（mLock）；

//创建Audio HAL的音频输出对象，和音频输出扯上了关系。

AudioStreamOutoutput=mAudioHardware-＞openOutputStream（pDevices，

（int*）&format，

&channels，

&samplingRate，

&status）；

mHardwareStatus=AUDIO_HW_IDLE；

if（output！=0）{

if（（flags&AudioSystem：OUTPUT_FLAG_DIRECT）||

（format！=AudioSystem：PCM_16_BIT）||

（channels！=AudioSystem：CHANNEL_OUT_STEREO））{

//如果标志为OUTPUT_FLAG_DIRECT，则创建DirectOutputThread。

thread=new DirectOutputThread（this,output，++mNextThreadId）；

}else{

//一般创建的都是MixerThread，注意代表AudioStreamOut对象的output也传进去了。

thread=new MixerThread（this,output，++mNextThreadId）；

}

//把新创建的线程加入线程组mPlaybackThreads中保存，mNextThreadId是它的索引号。

mPlaybackThreads.add（mNextThreadId,thread）；

……

return mNextThreadId；//返回该线程的索引号。

}

return 0；

}

明白了吗？是否感觉有点绕？可用一个简单的示意图来观察三者的交互流程，如图7-11所示：

图　7-11　MixerThread的曲折来历示意图

图7-11表明：

AF中工作线程的创建，受到了AudioPolicyService的控制。从AudioPolicyService的角度出发，这也是应该的，因为APS控制着整个音频系统，而AF只是管理音频的输入和输出。

另外，注意这个线程是在AP的创建过程中产生的。也就是说，AP一旦创建完Audio系统，就已经准备好要工作了。

关于AF和AP的恩恩怨怨，在后面APS的分析过程中再去探讨。目前，读者只需了解系统中第一个MixerThread的来历即可。下面来分析这个来之不易的MixerThread。

（2）MixerThread的构造和线程启动

[—＞AudioFlinger.cpp]

AudioFlinger：MixerThread：MixerThread（

const sp＜AudioFlinger＞&audioFlinger，

AudioStreamOut*output，//AudioStreamOut为音频输出设备的HAL抽象。

int id）

：PlaybackThread（audioFlinger,output,id），mAudioMixer（0）

{

mType=PlaybackThread：MIXER；

//混音器对象，这个对象比较复杂，它完成多路音频数据的混合工作。

mAudioMixer=new AudioMixer（mFrameCount,mSampleRate）；

}

再来看MixerThread的基类PlaybackThread的构造函数：

[—＞AudioFlinger.cpp]

AudioFlinger：PlaybackThread：PlaybackThread（const sp＜AudioFlinger＞&

audioFlinger,AudioStreamOut*output,int id）

：ThreadBase（audioFlinger,id），

mMixBuffer（0），mSuspended（0），mBytesWritten（0），

mOutput（output），mLastWriteTime（0），mNumWrites（0），

mNumDelayedWrites（0），mInWrite（false）

{

//获取音频输出HAL对象的一些信息，包括硬件中音频缓冲区的大小（以帧为单位）。

readOutputParameters（）；

mMasterVolume=mAudioFlinger-＞masterVolume（）；

mMasterMute=mAudioFlinger-＞masterMute（）；

//设置不同类型音频流的音量及静音情况。

for（int stream=0；stream＜AudioSystem：NUM_STREAM_TYPES；stream++）

{

mStreamTypes[stream].volume=

mAudioFlinger-＞streamVolumeInternal（stream）；

mStreamTypes[stream].mute=mAudioFlinger-＞streamMute（stream）；

}

//发送一个通知消息给监听者，这部分内容较简单，读者可自行研究。

sendConfigEvent（AudioSystem：OUTPUT_OPENED）；

}

此时，线程对象已经创建完毕。根据对Thread的分析可知，应该调用它的run函数才能真正创建新线程。在首次创建sp时调用了run，这里利用了RefBase的onFirstRef函数。根据MixerThread的派生关系来看，该函数最终由父类PlaybackThread的onFirstRef实现：

[—＞AudioFlinger.cpp]

void AudioFlinger：PlaybackThread：onFirstRef（）

{

const size_t SIZE=256；

char buffer[SIZE]；

snprintf（buffer,SIZE，“Playback Thread%p”，this）；

//下面的run就真正创建了线程并开始执行threadLoop。

run（buffer,ANDROID_PRIORITY_URGENT_AUDIO）；

}

好，线程已经run起来了。继续按流程分析，下一个轮到的调用函数是start。

4.start分析

AT调用的是IAudioTrack的start函数，由于TrackHandle的代理作用，这个函数的处理实际会由Track对象来完成。

[—＞AudioFlinger.cpp]

status_t AudioFlinger：PlaybackThread：Track：start（）

{

status_t status=NO_ERROR；

sp＜ThreadBase＞thread=mThread.promote（）；

//该Thread是用例中的MixerThread。

if（thread！=0）{

Mutex：Autolock_l（thread-＞mLock）；

int state=mState；

if（mState==PAUSED）{

mState=TrackBase：RESUMING；

}else{

mState=TrackBase：ACTIVE；//设置Track的状态

}

PlaybackThreadplaybackThread=（PlaybackThread）thread.get（）；

//addTrack_l把这个track加入到mActiveTracks数组中。

playbackThread-＞addTrack_l（this）；

return status；

}

看看这个addTrack_l函数，代码如下所示：

[—＞AudioFlinger.cpp]

status_t AudioFlinger：PlaybackThread：addTrack_l（const sp＜Track＞&track）

{

status_t status=ALREADY_EXISTS；

//①mRetryCount：设置重试次数，kMaxTrackStartupRetries值为50。

track-＞mRetryCount=kMaxTrackStartupRetries；

if（mActiveTracks.indexOf（track）＜0）{

//②mFillingUpStatus：缓冲状态。

track-＞mFillingUpStatus=Track：FS_FILLING；

//原来是把调用start的这个track加入到活跃的Track数组中了。

mActiveTracks.add（track）；

status=NO_ERROR；

}

//广播一个事件，一定会触发MixerThread线程，通知它有活跃数组加入，需要开工干活。

mWaitWorkCV.broadcast（）；

return status；

}

start函数把这个Track加入到活跃数组后，将触发一个同步事件，这个事件会让工作线程动起来。虽然这个函数很简单，但有两个关键点必须指出，这两个关键点其实指出了两个问题的处理办法：

mRetryCount表示重试次数，它针对的是这样一个问题：如果一个Track调用了start却没有write数据，该怎么办？如果MixerThread尝试了mRetryCount次后还没有可读数据，工作线程就会把该Track从激活队列中去掉了。

mFillingUpStatus能解决这样的问题：假设分配了1MB的数据缓冲，那么至少需要写多少数据的工作线程才会让Track觉得AT是真的需要它工作呢？难道AT写一个字节就需要工作线程兴师动众吗？其实，这个状态最初为Track：FS_FILLING，表示正在填充数据缓冲。在这种状态下，除非AT设置了强制读数据标志（CB对象中的forceReady变量），否则工作线程是不会读取该Track的数据的。该状态还有其他的值，读者可以自行研究。

说明　我们在介绍大流程的同时也把一些细节问题指出来，希望这些细节问题能激发读者深入研究的欲望。

Track加入工作线程的活跃数组后，又触发了一个同步事件，MixerThread是否真的动起来了呢？一起来看。

（1）MixerThread动起来

Thread类的线程工作都是在threadLoop中完成的，那么MixerThread的线程又会做什么呢？

[—＞AudioFlinger.cpp]

bool AudioFlinger：MixerThread：threadLoop（）

{

int16_t*curBuf=mMixBuffer；

Vector＜sp＜Track＞＞tracksToRemove；

uint32_t mixerStatus=MIXER_IDLE；

nsecs_t standbyTime=systemTime（）；

……

uint32_t sleepTime=idleSleepTime；

while（！exitPending（））

{

//①处理一些请求和通知消息，如之前在构造函数中发出的OUTPUT_OPEN消息等。

processConfigEvents（）；

mixerStatus=MIXER_IDLE；

{//scope for mLock

Mutex：Autolock_l（mLock）；

//检查配置参数，如有需要则重新设置内部参数值。

if（checkForNewParameters_l（））{

mixBufferSize=mFrameCount*mFrameSize；

maxPeriod=seconds（mFrameCount）/mSampleRate*3；

……

}

//获得当前的已激活track数组。

const SortedVector＜wp＜Track＞＞&activeTracks=mActiveTracks；

……

/*

②prepareTracks_l将检查mActiveTracks数组，判断是否有AT的数据需要处理。

例如有些AudioTrack虽然调用了start，但是没有及时write数据，这时就无须进行混音工作。我们待会再分析prepareTracks_l函数。

*/

mixerStatus=prepareTracks_l（activeTracks，&tracksToRemove）；

}

//MIXER_TRACKS_READY表示AT已经把数据准备好了。

if（LIKELY（mixerStatus==MIXER_TRACKS_READY））{

//③由混音对象进行混音工作，混音的结果放在curBuf中。

mAudioMixer-＞process（curBuf）；

sleepTime=0；//等待时间设置为零，表示需要马上输出到Audio HAL中。

standbyTime=systemTime（）+kStandbyTimeInNsecs；

}

……

if（sleepTime==0）{

……

//④往Audio HAL的OutputStream中write混音后的数据，这是音频数据的最终归宿。

int bytesWritten=（int）mOutput-＞write（curBuf,mixBufferSize）；

if（bytesWritten＜0）mBytesWritten-=mixBufferSize；

……

mStandby=false；

}else{

usleep（sleepTime）；

}

tracksToRemove.clear（）；

}

if（！mStandby）{

mOutput-＞standby（）；

}

return false；

}

从上面的分析可以看出，MixerThread的线程函数大致工作流程是：

如果有通知信息或配置请求，则先完成这些工作。比如向监听者通知AF的一些信息，或者根据配置请求进行音量控制、声音设备切换等。

调用prepareTracks_l函数，检查活跃的Tracks是否有数据已准备好。

调用混音器对象mAudioMixer的process，并且传入一个存储结果数据的缓冲，混音后的结果就存储在这个缓冲中。

调用代表音频输出设备的AudioOutputStream对象的write，把结果数据写入设备。

其中，配置请求处理的工作将在AudioPolicyService的分析中以一个耳机插入处理实例进行讲解。这里主要分析代码中的②③两个步骤。

（2）prepareTracks_l和process分析

prepareTracks_l函数检查激活的Track数组，看看其中是否有数据等待使用，代码如下所示：

[—＞AudioFlinger.cpp]

uint32_t AudioFlinger：MixerThread：prepareTracks_l（

const SortedVector＜wp＜Track＞＞&activeTracks，

Vector＜sp＜Track＞＞*tracksToRemove）

{

uint32_t mixerStatus=MIXER_IDLE；

//激活Track的个数。

size_t count=activeTracks.size（）；

float masterVolume=mMasterVolume；

bool masterMute=mMasterMute；

//依次查询这些Track的情况。

for（size_t i=0；i＜count；i++）{

sp＜Track＞t=activeTracks[i].promote（）；

if（t==0）continue；

Track*const track=t.get（）；

//怎么查？通过audio_track_cblk_t对象。

audio_track_cblk_t*cblk=track-＞cblk（）；

/*

一个混音器可支持32个Track，它内部有一个32元素的数组，name函数返回的就是Track在这个数组中的索引。混音器每次通过setActiveTrack设置一个活跃Track，后续所有操作都会针对当前设置的这个活跃Track。

*/

mAudioMixer-＞setActiveTrack（track-＞name（））；

//下面这个判断语句决定了什么情况下Track数据可用。

if（cblk-＞framesReady（）&&（track-＞isReady（）||track-＞isStopped（））

&&！track-＞isPaused（）&&！track-＞isTerminated（））

{

……

/*

设置活跃Track的数据提供者为Track本身，因为Track从AudioBufferProvider派生。混音器工作时，需从Track得到待混音的数据，也就是AT写入的数据由混音器取出并消费。

*/

mAudioMixer-＞setBufferProvider（track）；

//设置对应Track的混音标志。

mAudioMixer-＞enable（AudioMixer：MIXING）；

……

//设置该Track的音量等信息，这在以后的混音操作中会使用。

mAudioMixer-＞setParameter（param,AudioMixer：VOLUME0，left）；

mAudioMixer-＞setParameter（param,AudioMixer：VOLUME1，right）；

mAudioMixer-＞setParameter（

AudioMixer：TRACK，

AudioMixer：FORMAT,track-＞format（））；

……

mixerStatus=MIXER_TRACKS_READY；

}else{//如果不满足上面的条件，则走else分支。

if（track-＞isStopped（））{

track-＞reset（）；//reset会清零读写位置，表示没有可读数据。

}

//如果处于这三种状态之一，则加入移除队列。

if（track-＞isTerminated（）||track-＞isStopped（）

||track-＞isPaused（））{

tracksToRemove-＞add（track）；

mAudioMixer-＞disable（AudioMixer：MIXING）；

}else{

//不处于上面三种状态时，表示暂时没有可读数据，则重试mRetryCount次。

if（—（track-＞mRetryCount）＜=0）{

tracksToRemove-＞add（track）；

}else if（mixerStatus！=MIXER_TRACKS_READY）{

mixerStatus=MIXER_TRACKS_ENABLED；

}

//禁止这个Track的混音。

mAudioMixer-＞disable（AudioMixer：MIXING）；

……

}

}

}

//对那些被移除的Track做最后的处理。

……

return mixerStatus；

}

如果所有Track都准备就绪了，最重要的工作就是混音了。混音对象的process也就派上了用场。来看这个process函数，代码如下所示：

[—＞AudioMixer.cpp]

void AudioMixer：process（void*output）

{

mState.hook（&mState,output）；//hook？这是一个函数指针

}

hook是函数指针，它根据Track的个数和它的音频数据格式（采样率等）等情况，使用不同的处理函数。为了进一步了解混音器是如何工作的，需要先分析AudioMixer对象。

（3）AudioMixer对象分析

AudioMixer实现在AudioMixer.cpp中，先看构造函数：

[—＞AudioMixer.cpp]

AudioMixer：AudioMixer（size_t frameCount,uint32_t sampleRate）

：mActiveTrack（0），mTrackNames（0），mSampleRate（sampleRate）

{

mState.enabledTracks=0；

mState.needsChanged=0；

mState.frameCount=frameCount；//这个值等于音频输出对象的缓冲大小。

mState.outputTemp=0；

mState.resampleTemp=0；

//hook初始化的时候为process__nop，这个函数什么都不会做。

mState.hook=process__nop；

track_t*t=mState.tracks；//track_t是和Track相对应的一个结构。

//最大支持32路混音，也很不错了。

for（int i=0；i＜32；i++）{

……

t-＞channelCount=2；

t-＞enabled=0；

t-＞format=16；

t-＞buffer.raw=0；

t-＞bufferProvider=0；//bufferProvider为这一路Track的数据提供者。

t-＞hook=0；//每一个Track也有一个hook函数。

……

}

int mActiveTrack；

uint32_t mTrackNames；

const uint32_t mSampleRate；

state_t mState

}

其中，mState是在AudioMixer类中定义的一个数据结构。

struct state_t{

uint32_t enabledTracks；

uint32_t needsChanged；

size_t frameCount；

mix_t hook；

int32_t*outputTemp；

int32_t*resampleTemp；

int32_t reserved[2]；

/*

aligned表示32字节对齐，由于source insight不认识这个标志，导致

state_t不能被解析。在看代码时，可以注释掉后面的attribute，这样source insight就可以识别state_t结构了。

*/

trackt tracks[32]；_attribute（（aligned（32）））；

}；

AudioMixer为hook准备了多个实现函数，来看：

process__validate：根据Track的格式、数量等信息选择其他的处理函数。

process__nop：什么都不做。

process__genericNoResampling：普通无需重采样。

process__genericResampling：普通需重采样。

process__OneTrack16BitsStereoNoResampling：一路音频流，双声道，PCM16格式，无需重采样。

process__TwoTracks16BitsStereoNoResampling：两路音频流，双声道，PCM16格式，无需重采样。

hook最初的值为process__nop，这一定不会是混音中最终使用的处理函数，难道有动态赋值的地方？是的。一起来看——

（4）杀鸡不用宰牛刀——根据情况选择处理函数

在AF的prepare_l中，会为每一个准备好的Track使能混音标志：

mAudioMixer-＞setBufferProvider（track）；

mAudioMixer-＞enable（AudioMixer：MIXING）；//使能混音

请看enable的实现：

[—＞AudioMixer.cpp]

status_t AudioMixer：enable（int name）

{

switch（name）{

case MIXING：{

if（mState.tracks[mActiveTrack].enabled！=1）{

mState.tracks[mActiveTrack].enabled=1；

//注意这个invalidateState调用。

invalidateState（1＜＜mActiveTrack）；

}

}break；

default：

return NAME_NOT_FOUND；

}

return NO_ERROR；

}

[—＞AudioMixer.cpp]

void AudioMixer：invalidateState（uint32_t mask）

{

if（mask）{

mState.needsChanged|=mask；

mState.hook=process__validate；//将hook设置为process_validate。

}

}

process_validate会根据当前Track的情况选择不同的处理函数，所以不会出现杀鸡却用宰牛刀的情况。

[—＞AudioMixer.cpp]

void AudioMixer：process__validate（state_tstate,voidoutput）

{

uint32_t changed=state-＞needsChanged；

state-＞needsChanged=0；

uint32_t enabled=0；

uint32_t disabled=0；

……

if（countActiveTracks）{

if（resampling）{

……

//如果需要重采样，则选择process__genericResampling。

state-＞hook=process__genericResampling；

}else{

……

state-＞hook=process__genericNoResampling；

if（all16BitsStereoNoResample&&！volumeRamp）{

if（countActiveTracks==1）{

//如果只有一个Track，则使用process__OneTrack16BitsStereoNoResampling。

state-＞hook=process__OneTrack16BitsStereoNoResampling；

}

}

}

}

state-＞hook（state,output）；

……

}

假设用例运行时，系统只有这么一个Track，那么hook函数使用的就是process__OneTrack16BitsStereoNoResampling处理。process_XXX函数会涉及很多数字音频处理的专业知识，先不用去讨论它。数据缓冲的消费工作是在这个函数中完成的，因此应重点关注它是如何通过CB对象使用数据缓冲的。

说明　这个数据消费和之前破解AT的过程中所讲的数据生产是对应的，先来提炼AT和AF在生产和消费这两个环节上与CB交互的流程。

（5）怎么消费数据

在AudioTrack中，曾讲到数据的生产流程：

ObtainBuffer得到一块数据缓冲。

memcpy数据到该缓冲。

releaseBuffer释放这个缓冲。

那么作为消费者，AudioFlinger是怎么获得这些数据的呢？

[—＞AudioMixer.cpp]

void AudioMixer：process__OneTrack16BitsStereoNoResampling（

state_tstate,voidoutput）

{

//找到被激活的Track，此时只能有一个Track，否则就不会选择这个process函数了。

const int i=31-__builtin_clz（state-＞enabledTracks）；

const track_t&t=state-＞tracks[i]；

AudioBufferProvider：Buffer&b（t.buffer）；

……

while（numFrames）{

b.frameCount=numFrames；

//BufferProvider就是Track对象，调用它的getNextBuffer获得可读数据缓冲。

t.bufferProvider-＞getNextBuffer（&b）；

int16_t const*in=b.i16；

……

size_t outFrames=b.frameCount；

do{//数据处理，也即混音。

uint32_t rl=reinterpret_cast＜uint32_t const＞（in）；

in+=2；

int32_t l=mulRL（1，rl,vrl）＞＞12；

int32_t r=mulRL（0，rl,vrl）＞＞12；

//把数据复制给out缓冲。

*out++=（r＜＜16）|（l&0xFFFF）；

}while（—outFrames）；

}

numFrames-=b.frameCount；

//调用Track的releaseBuffer释放缓冲。

t.bufferProvider-＞releaseBuffer（&b）；

}

}

bufferProvider就是Track对象，总结一下它使用数据缓冲的调用流程：

调用Track的getNextBuffer，得到可读数据缓冲。

调用Track的releaseBuffer，释放数据缓冲。

现在来分析上面这两个函数：getNextBuffer和releaseBuffer。

（6）getNextBuffer和releaseBuffer分析

先看getNextBuffer。它从数据缓冲中得到一块可读空间，代码如下所示：

[—＞AudioFlinger.cpp]

status_t AudioFlinger：PlaybackThread：Track：getNextBuffer（

AudioBufferProvider：Buffer*buffer）

{

audio_track_cblk_t*cblk=this-＞cblk（）；//通过CB对象完成uint32_t framesReady；

//frameCount为AudioOutput音频输出对象的缓冲区大小uint32_t framesReq=buffer-＞frameCount；

……

//根据CB的读写指针计算有多少帧数据可读。

framesReady=cblk-＞framesReady（）；

if（LIKELY（framesReady））{

uint32_t s=cblk-＞server；//当前读位置

//可读的最大位置，为当前读位置加上frameCount。

uint32_t bufferEnd=cblk-＞serverBase+cblk-＞frameCount；

//AT可以通过setLooping设置播放的起点和终点，如果有终点的话，需要以loopEnd

//作为数据缓冲的末尾。

bufferEnd=（cblk-＞loopEnd＜bufferEnd）?cblk-＞loopEnd：bufferEnd；

if（framesReq＞framesReady）{

//如果要求的读取帧数大于可读帧数，则只能选择实际可读的帧数。

framesReq=framesReady；

}

//如果可读帧数的最后位置超过了AT设置的末端点，则需要重新计算可读帧数。

if（s+framesReq＞bufferEnd）{

framesReq=bufferEnd-s；

}

//根据读起始位置得到数据缓冲的起始地址，framesReq参数用来做内部检查，防止出错。

buffer-＞raw=getBuffer（s,framesReq）；

if（buffer-＞raw==0）goto getNextBuffer_exit；

buffer-＞frameCount=framesReq；

return NO_ERROR；

}

getNextBuffer_exit：

buffer-＞raw=0；

buffer-＞frameCount=0；

return NOT_ENOUGH_DATA；

}

getNextBuffer非常简单，不过就是根据CB记录的读写位置等计算可读的缓冲位置。下面来看releaseBuffer的操作。代码如下所示：

[—＞AudioFlinger.cpp]

void AudioFlinger：ThreadBase：TrackBase：releaseBuffer（

AudioBufferProvider：Buffer*buffer）

{

buffer-＞raw=0；

mFrameCount=buffer-＞frameCount；//frameCount为getNextBuffer中分配的可读帧数。

step（）；//调用step函数

buffer-＞frameCount=0；

}

[—＞AudioFlinger.cpp]

bool AudioFlinger：ThreadBase：TrackBase：step（）{

bool result；

audio_track_cblk_t*cblk=this-＞cblk（）；

//调用stepServer更新读位置。

result=cblk-＞stepServer（mFrameCount）；

if（！result）{

mFlags|=STEPSERVER_FAILED；

}

return result；

}

getNextBuffer和releaseBuffer这两个函数相对比较简单。把它和CB交互的流程总结一下，为后面进行CB对象的分析做铺垫：

getNextBuffer通过frameReady得到可读帧数。

getBuffer函数将根据可读帧数等信息得到可读空间的首地址。

releaseBuffer通过stepServer更新读位置。

5.stop分析

（1）TrackHandle和Track的回收

来自AT的stop请求最终会通过TrackHandle这个Proxy交给Track的stop处理。请直接看Track的stop，代码如下所示：

[—＞AudioFlinger.cpp]

void AudioFlinger：PlaybackThread：Track：stop（）

{

sp＜ThreadBase＞thread=mThread.promote（）；

if（thread！=0）{

Mutex：Autolock_l（thread-＞mLock）；

int state=mState；//保存旧的状态。

if（mState＞STOPPED）{

mState=STOPPED；//设置新状态为STOPPED。

PlaybackThreadplaybackThread=（PlaybackThread）thread.get（）；

if（playbackThread-＞mActiveTracks.indexOf（this）＜0）{

reset（）；//如果该线程的活跃数组中没有Track，则重置读写位置。

}

}

//和APS相关，我们不在这里讨论，它不直接影响AudioFlinger。

if（！isOutputTrack（）&&（state==ACTIVE||state==RESUMING））{

thread-＞mLock.unlock（）；

AudioSystem：stopOutput（thread-＞id（），

（AudioSystem：stream_type）mStreamType）；

thread-＞mLock.lock（）；

}

}

}

如果Track最初处于活跃数组中，那么这个stop函数无非是把mState设置为STOPPED了，但播放该怎么停止呢？请再回头看prepareTrack_l中的那个判断：

if（cblk-＞framesReady（）&&（track-＞isReady（）||track-＞isStopped（））

&&！track-＞isPaused（）&&！track-＞isTerminated（））

假设AT写数据快，而AF消耗数据慢，那么上面这个判断语句在一定时间内是成立的，换言之，如果仅仅调用了stop，还是会听到声音，该怎么办？在一般情况下，AT端stop后会很快被delete，这将导致AF端的TrackHandle也被delete。

说明　在介绍Track和TrackHandle的一节中，曾在最后提到了那个野指针问题。相信读者这时候会知道那个问题的答案了，是吗？

看TrackHandle的析构函数，代码如下所示：

[—＞AudioFlinger.cpp]

AudioFlinger：TrackHandle：～TrackHandle（）{

mTrack-＞destroy（）；

}

[—＞AudioFlinger.cpp]

void AudioFlinger：PlaybackThread：Track：destroy（）

{

sp＜Track＞keep（this）；

{

sp＜ThreadBase＞thread=mThread.promote（）；

if（thread！=0）{

if（！isOutputTrack（））{

//和AudioSystem相关，以后再分析

if（mState==ACTIVE||mState==RESUMING）{

AudioSystem：stopOutput（thread-＞id（），

（AudioSystem：stream_type）mStreamType）；

}

AudioSystem：releaseOutput（thread-＞id（））；

}

Mutex：Autolock_l（thread-＞mLock）；

PlaybackThreadplaybackThread=（PlaybackThread）thread.get（）；

//调用回放线程对象的destroyTrack_l。

playbackThread-＞destroyTrack_l（this）；

}

}

}

[—＞AudioFlinger.cpp]

void AudioFlinger：PlaybackThread：destroyTrack_l（const sp＜Track＞&track）

{

track-＞mState=TrackBase：TERMINATED；//设置状态为TERMINATED。

if（mActiveTracks.indexOf（track）＜0）{

mTracks.remove（track）；//如果不在mActiveTracks数组中，则把它从mTracks中去掉。

//由PlaybackThread的子类实现，一般就是做回收一些资源等工作。

deleteTrackName_l（track-＞name（））；

}

}

TrackHandle的delete最后会导致它所代理的Track对象也被删除，那么Client对象什么时候被回收呢？

（2）Client的回收

直接看TrackBase的析构，因为Track的析构会导致它的基类TrackBase析构函数被调用，代码如下所示：

[—＞AudioFlinger.cpp]

AudioFlinger：ThreadBase：TrackBase：～TrackBase（）

{

if（mCblk）{

//placement new出来的对象需要显示调用的析构函数。

mCblk-＞～audio_track_cblk_t（）；

if（mClient==NULL）{

delete mCblk；//先调用析构，再释放内存，这是placement new的用法。

}

}

mCblkMemory.clear（）；

if（mClient！=NULL）{

Mutex：Autolock_l（mClient-＞audioFlinger（）-＞mLock）；

mClient.clear（）；//如果mClient的强弱引用计数都为0，则会导致该Client被delete。

}

}

资源回收的工作相对比较简单，这里就不做过多的讨论了，读者可自行分析研究。

说明　其实，要找到TrackHandle是什么时候被delete会更有难度。
