移除书签8.2 一个Activity的显示
一般来说，应用程序的外表是通过Activity来展示的。那么，Activity是如何完成界面绘制工作的呢？根据前面所讲的知识可知，应用程序的显示和Surface有关，那么具体到Activity上，它和Surface又是什么关系呢？
本节就来讨论这些问题。首先从Activity的创建说起。
8.2.1 Activity的创建
我们已经知道了Activity的生命周期，如onCreate表示创建、onDestroy表示销毁等，但大家是否考虑过这样一个问题：
如果没有创建Activity，那么onCreate和onDestroy就没有任何意义了，可这个Activity究竟是在哪里创建的呢？
第4章中的“zygote分裂”一节已讲过，zygote在响应请求后会fork一个子进程，这个子进程是App对应的进程，它的入口函数是ActivityThread类的main函数。ActivityThread类中有一个handleLaunchActivity函数，它就是创建Activity的地方。一起来看这个函数，代码如下所示：
[—＞ActivityThread.java]
private final void handleLaunchActivity（ActivityRecord r,Intent customIntent）{
//①performLaunchActivity返回一个Activity
Activity a=performLaunchActivity（r,customIntent）；
if（a！=null）{
r.createdConfig=new Configuration（mConfiguration）；
Bundle oldState=r.state；
//②调用handleResumeActivity
handleResumeActivity（r.token,false,r.isForward）；
}
……
}
handleLaunchActivity函数中列出了两个关键点（即①和②），下面对其分别进行介绍。
1.创建Activity
第一个关键函数performLaunchActivity返回一个Activity，这个Activity就是App中的那个Activity（仅考虑App中只有一个Activity的情况），它是怎么创建的呢？其代码如下所示：
[—＞ActivityThread.java]
private final Activity performLaunchActivity（ActivityRecord r，
Intent customIntent）{
ActivityInfo aInfo=r.activityInfo；
……//完成一些准备工作。
//Activity定义在Activity.java中。
Activity activity=null；
try{
java.lang.ClassLoader cl=r.packageInfo.getClassLoader（）；
/*
mInstrumentation为Instrumentation类型，源文件为Instrumentation.java。
它在newActivity函数中根据Activity的类名通过Java反射机制来创建对应的Activity，这个函数比较复杂，待会我们再分析它。
*/
activity=mInstrumentation.newActivity（
cl,component.getClassName（），r.intent）；
r.intent.setExtrasClassLoader（cl）；
if（r.state！=null）{
r.state.setClassLoader（cl）；
}
}catch（Exception e）{
……
}
try{
Application app=
r.packageInfo.makeApplication（false,mInstrumentation）；
if（activity！=null）{
//在Activity中getContext函数返回的就是这个ContextImpl类型的对象。
ContextImpl appContext=new ContextImpl（）；
……
//下面这个函数会调用Activity的onCreate函数。
mInstrumentation.callActivityOnCreate（activity,r.state）；
……
return activity；
}
好了，performLaunchActivity函数的作用明白了吧？
根据类名以Java反射的方法创建一个Activity。
调用Activity的onCreate函数，开始在SDK中大书特书Activity的生命周期。
那么，在onCreate函数中，我们一般会做什么呢？在这个函数中，和UI相关的重要工作就是调用setContentView来设置UI的外观。接下去，需要看handleLaunchActivity中的第二个关键函数handleResumeActivity。
2.handleResumeActivity分析
上面已创建好了一个Activity，再来看handleResumeActivity。它的代码如下所示：
[—＞ActivityThread.java]
final void handleResumeActivity（IBinder token,boolean clearHide，
boolean isForward）{
boolean willBeVisible=！a.mStartedActivity；
if（r.window==null&&！a.mFinished&&willBeVisible）{
r.window=r.activity.getWindow（）；
//①获得一个View对象。
View decor=r.window.getDecorView（）；
decor.setVisibility（View.INVISIBLE）；
//②获得ViewManager对象。
ViewManager wm=a.getWindowManager（）；
……
//③把刚才的decor对象加入到ViewManager中。
wm.addView（decor,l）；
}
……//其他处理
}
上面有三个关键点（即①～③）。这些关键点似乎已经和UI部分（如View、Window）有联系了。那么这些联系是在什么时候建立的呢？在分析上面代码中的三个关键点之前，请大家想想在前面的过程中，哪些地方会和UI挂上钩呢？
答案是就在onCreate函数中，Activity一般都在这个函数中通过setContentView设置UI界面。
看来，必须先分析setContentView，才能继续后面的征程了。
3.setContentView分析
setContentView有好几个同名函数，现在只看其中的一个就可以了。代码如下所示：
[—＞Activity.java]
public void setContentView（View view）{
//getWindow返回的是什么呢？一起来看看。
getWindow（）.setContentView（view）；
}
public Window getWindow（）{
return mWindow；//返回一个类型为Window的mWindow，它是什么？
}
上面出现了两个和UI有关系的类：View和Window[1]。来看SDK文档是怎么描述这两个类的。这里先给出原文描述，然后进行对应的解释：
Window：abstract base class for a top-level window look and behavior policy.An instance of this class should be used as the top-level view added to the window manager.It provides standard UI policies such as a background,title area,default key processing,etc.
中文的意思是：Window是一个抽象基类，用于控制顶层窗口的外观和行为。作为顶层窗口它有什么特殊的职能呢？即绘制背景和标题栏、默认的按键处理等。
这里面有一句比较关键的话：它将作为一个顶层的view加入到Window Manager中。
View：This class represents the basic building block for user interface components.A View occupies a rectangular area on the screen and is responsible for drawing and event handling.
View的概念就比较简单了，它是一个基本的UI单元，占据屏幕的一块矩形区域，可用于绘制，并能处理事件。

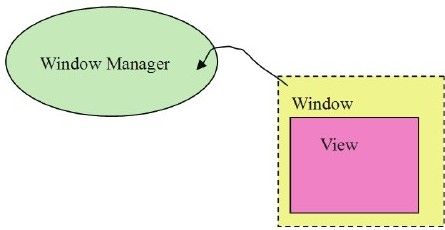

根据上面对View和Window的描述，再加上setContentView的代码，我们可以想象一下这三者的关系，如图8-2所示：
图 8-2 Window/View的假想关系图
看了上面的介绍，大家可能会产生两个疑问：
Window是一个抽象类，它实际的对象到底是什么类型？
Window Manager究竟是什么？
如果能有这样的疑问，就说明我们非常细心了。下面来试着解决这两个问题。
（1）Activity的Window
据上文的讲解可知，Window是一个抽象类。它实际的对象到底属于什么类型？先回到Activity创建的地方去看看。下面正是创建Activity时的代码，可当时没有深入地分析。
activity=mInstrumentation.newActivity（
cl,component.getClassName（），r.intent）；
代码中调用了Instrumentation的newActivity，再去那里看看，如下所示：
[—＞Instrumentation.java]
public Activity newActivity（Class＜?＞clazz,Context context，
IBinder token,Application application,Intent intent，
ActivityInfo info,CharSequence title,Activity parent，
String id,Object lastNonConfigurationInstance）
throws InstantiationException,IllegalAccessException{
Activity activity=（Activity）clazz.newInstance（）；
ActivityThread aThread=null；
//关键函数attach！
activity.attach（context,aThread,this,token,application,intent，
info,title,parent,id,lastNonConfigurationInstance，
new Configuration（））；
return activity；
}
看到关键函数attach了吧？Window的真相马上就要揭晓了，让我们用咆哮体[2]来表达内心的激动之情吧！
[—＞Activity.java]
final void attach（Context context,ActivityThread aThread，
Instrumentation instr,IBinder token,int ident，
Application application,Intent intent,ActivityInfo info，
CharSequence title,Activity parent,String id，
Object lastNonConfigurationInstance，
HashMap＜String,Object＞lastNonConfigurationChildInstances，
Configuration config）{
……
//利用PolicyManager来创建Window对象。
mWindow=PolicyManager.makeNewWindow（this）；
mWindow.setCallback（this）；
……
//创建WindowManager对象。
mWindow.setWindowManager（null,mToken,mComponent.flattenToString（））；
if（mParent！=null）{
mWindow.setContainer（mParent.getWindow（））；
}
//保存这个WindowManager对象。
mWindowManager=mWindow.getWindowManager（）；
mCurrentConfig=config；
}
此刻又有一点失望吧？这里冒出了个PolicyManager类，Window是由它的makeNewWindow函数所创建的，因此还必须再去看看这个PolicyManager。
（2）水面下的冰山————PolicyManager
PolicyManager定义于PolicyManager.java文件，该文件在一个非常独立的目录下，现将其单独列出来：
frameworks/policies/base/phone/com/android/internal/policy/impl
注意 上面路径中的灰色目录phone是针对智能手机这种小屏幕的；另外还有一个平级的目录叫mid，是针对Mid设备的。mid目录的代码比较少，可能目前还没有开发完毕。
下面来看这个PolicyManager，它比较简单，代码如下所示：
[—＞PolicyManager.java]
public final class PolicyManager{
private static final String POLICY_IMPL_CLASS_NAME=
"com.android.internal.policy.impl.Policy"；
private static final IPolicy sPolicy；
static{
//
try{
Class policyClass=Class.forName（POLICY_IMPL_CLASS_NAME）；
//创建Policy对象。
sPolicy=（IPolicy）policyClass.newInstance（）；
}catch（ClassNotFoundException ex）{
……
}
private PolicyManager（）{}
//通过Policy对象的makeNewWindow创建一个Window。
public static Window makeNewWindow（Context context）{
return sPolicy.makeNewWindow（context）；
}
……
}
这里有一个单例的sPolicy对象，它是Policy类型，请看它的定义。
（3）真正的Window
Policy类型的定义代码如下所示：
[—＞Policy.java]
public class Policy implements IPolicy{
private static final String TAG=“PhonePolicy”；
private static final String[]preload_classes={
“com.android.internal.policy.impl.PhoneLayoutInflater”，
“com.android.internal.policy.impl.PhoneWindow”，
“com.android.internal.policy.impl.PhoneWindow$1”，
“com.android.internal.policy.impl.PhoneWindow$ContextMenuCallback”，
“com.android.internal.policy.impl.PhoneWindow$DecorView”，
“com.android.internal.policy.impl.PhoneWindow$PanelFeatureState”，
“com.android.internal.policy.impl.PhoneWindow$PanelFeatureState$SavedState”，
}；
static{
//加载所有的类。
for（String s：preload_classes）{
try{
Class.forName（s）；
}catch（ClassNotFoundException ex）{
……
}
}
}
public PhoneWindow makeNewWindow（Context context）{
//makeNewWindow返回的是PhoneWindow对象。
return new PhoneWindow（context）；
}
……
}
至此，终于知道了代码：
mWindow=PolicyManager.makeNewWindow（this）；
返回的Window，原来是一个PhoneWindow对象。它的定义在PhoneWindow.java中。
mWindow的真实身份搞清楚了，还剩下个WindowManager。现在就来揭示其真面目。
（4）真正的WindowManager
先看WindowManager创建的代码，如下所示：
[—＞Activity.java]
……//创建mWindow对象。
//调用mWindow的setWindowManager函数。
mWindow.setWindowManager（null,mToken,mComponent.flattenToString（））；
……
上面的函数设置了PhoneWindow的WindowManager，不过第一个参数是null，这是什么意思？在回答此问题之前，先来看PhoneWindow的定义，它是从Window类派生的。
[—＞PhoneWindow.java：PhoneWindow定义]
public class PhoneWindow extends Window implements MenuBuilder.Callback
前面调用的setWindowManager函数，其实是由PhoneWindow的父类Window类来实现的，来看其代码，如下所示：
[—＞Window.java]
public void setWindowManager（WindowManager wm,IBinder appToken,String appName）
{//注意，传入的wm值为null。
mAppToken=appToken；
mAppName=appName；
if（wm==null）{
//如果wm为空的话，则创建WindowManagerImpl对象。
wm=WindowManagerImpl.getDefault（）；
}
//mWindowManager是一个LocalWindowManager。
mWindowManager=new LocalWindowManager（wm）；
}
LocalWindowManager是在Window中定义的内部类，请看它的构造函数，其定义如下所示：
[—＞Window.java：LocalWindowManager定义]
private class LocalWindowManager implements WindowManager{
LocalWindowManager（WindowManager wm）{
mWindowManager=wm；//还好，只是简单地保存了传入的wm参数。
mDefaultDisplay=mContext.getResources（）.getDefaultDisplay（
mWindowManager.getDefaultDisplay（））；
}
……
如上面代码所示，LocalWindowManager将保存一个WindowManager类型的对象，这个对象的实际类型是WindowManagerImpl。而WindowManagerImpl又是什么呢？来看它的代码，如下所示：
[—＞WindowManagerImpl.java]
public class WindowManagerImpl implements WindowManager{
……
public static WindowManagerImpl getDefault（）
{
return mWindowManager；//返回的就是WindowManagerImpl对象。
}
private static WindowManagerImpl mWindowManager=new WindowManagerImpl（）；
}

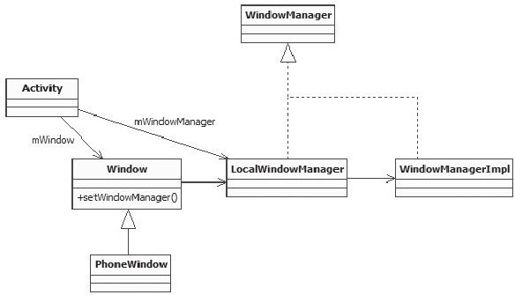

看到这里是否有点头晕眼花？很多朋友读了我所写的与此相关的一篇博客后，普遍也有此反应。所以，我试着配制了一剂治晕药方，如图8-3所示：
图 8-3 Window和WindowManager的家族图谱
根据上图可得出以下结论：
Activity的mWindow成员变量其真实类型是PhoneWindow，而mWindowManager成员变量的真实类型是LocalWindowManager。
LocalWindowManager和WindowManagerImpl都实现了WindowManager接口。这里采用的是Proxy模式，表明LocalWindowManager将把它的工作委托给WindowManagerImpl来完成。
（5）关于setContentView的总结
了解了上述知识后，重新回到setContentView函数。这次希望能分析得更深入些。代码如下所示：
[—＞Activity.java]
public void setContentView（View view）{
getWindow（）.setContentView（view）；//getWindow返回的是PhoneWindow。
}
一起来看PhoneWindow的setContentView函数，代码如下所示：
[—＞PhoneWindow]
public void setContentView（View view）{
//调用另一个setContentView。
setContentView（view，
new ViewGroup.LayoutParams（MATCH_PARENT,MATCH_PARENT））；
}
public void setContentView（View view,ViewGroup.LayoutParams params）{
//mContentParent为ViewGroup类型，它的初值为null。
if（mContentParent==null）{
installDecor（）；
}else{
mContentParent.removeAllViews（）；
}
//把view加入到ViewGroup中。
mContentParent.addView（view,params）；
……
}
mContentParent是一个ViewGroup类型，它从View中派生，所以也是一个UI单元。从它名字“Group”中所表达的意思来看，它应该还可以包含其他的View元素。这又是什么意思呢？
也就是说，在绘制一个ViewGroup时，它不仅需要把自己的样子画出来，还需要把它包含的View元素的样子也画出来。读者可将它想象成一个容器，容器中的元素就是View。
注意 这里采用的是23种设计模式中的Composite模式，它是UI编程中常用的模式之一。
再来看installDecor函数，其代码如下所示：
[—＞PhoneWindow.java]
private void installDecor（）{
if（mDecor==null）{
//创建mDecor，它为DecorView类型，从FrameLayout派生。
mDecor=generateDecor（）；
……
}
if（mContentParent==null）{
//得到这个mContentParent。
mContentParent=generateLayout（mDecor）；
//创建标题栏。
mTitleView=（TextView）findViewById（com.android.internal.R.id.title）；
……
}
generateLayout函数的输入参数为mDecor，输出为mContentParent，代码如下所示：
[—＞PhoneWindow]
protected ViewGroup generateLayout（DecorView decor）{
……
int layoutResource；
int features=getLocalFeatures（）；
if（（features&（（1＜＜FEATURE_LEFT_ICON）|（1＜＜FEATURE_RIGHT_ICON）））！=0）{
if（mIsFloating）{
//根据情况取得对应标题栏的资源id。
layoutResource=com.android.internal.R.layout.dialog_title_icons；
}
……
}
mDecor.startChanging（）；
View in=mLayoutInflater.inflate（layoutResource,null）；
//加入标题栏
decor.addView（in,new ViewGroup.LayoutParams（MATCH_PARENT,MATCH_PARENT））；
/*
ID_ANDROID_CONTENT的值为”com.android.internal.R.id.content”，
这个contentParent由findViewById返回，实际上就是mDecorView的一部分。
*/
ViewGroup contentParent=（ViewGroup）findViewById（ID_ANDROID_CONTENT）；
……
mDecor.finishChanging（）；
return contentParent；
}
下面看findViewById是如何实现的。它定义在Window.java中，代码如下所示：
[—＞Window.java]
public View findViewById（int id）{
//getDecorView将返回mDecorView，所以contentParent确实是DecorView的一部分。
return getDecorView（）.findViewById（id）；
}

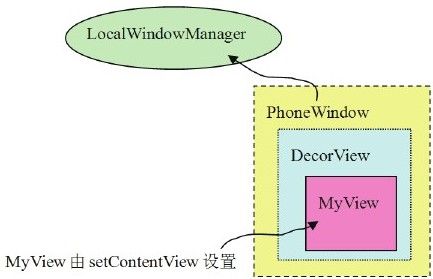

大家还记得图8-2吗？介绍完上面的知识后，可在图8-2的基础上绘制出更细致的图8-4：
图 8-4 一个Activity中的UI组件
从上图中可看出，在Activity的onCreate函数中，通过setContentView设置的View，其实只是DecorView的子View。DecorView还处理了标题栏显示等一系列的工作。
注意 这里使用了设计模式中的Decorator（装饰）模式，它也是UI编程中常用的模式之一。
4.重回handleResumeActivity
看完setContentView的分析后，不知大家是否还记得我们为什么要分析这个setContentView函数？在继续前行之前，先来回顾一下被setContentView打断的流程。
当时，我们正在分析handleResumeActivity，代码如下所示：
[—＞ActivityThread.java]
final void handleResumeActivity（IBinder token,boolean clearHide，
boolean isForward）{
boolean willBeVisible=！a.mStartedActivity；
……
if（r.window==null&&！a.mFinished&&willBeVisible）{
r.window=r.activity.getWindow（）；
//①获得一个View对象。现在知道这个view就是DecorView了。
View decor=r.window.getDecorView（）；
decor.setVisibility（View.INVISIBLE）；
//②获得ViewManager对象，这个wm就是LocalWindowManager。
ViewManager wm=a.getWindowManager（）；
WindowManager.LayoutParams l=r.window.getAttributes（）；
a.mDecor=decor；
l.type=WindowManager.LayoutParams.TYPE_BASE_APPLICATION；
if（a.mVisibleFromClient）{
a.mWindowAdded=true；
//③把刚才的decor对象加入到ViewManager中。
wm.addView（decor,l）；
}
……//其他处理
}
在上面的代码中，由于出现了多个之前不熟悉的东西，如View、ViewManager等，而这些东西的来源又和setContentView有关，所以我们才转而去分析setContentView了。想起来了吧？
注意 由于代码比较长，跳转关系也很多，在分析代码时，请读者把握流程，在大脑中建立一个代码分析的堆栈。
下面就从addView的分析开始。如前面所介绍的，它的调用方法是：
wm.addView（decor,l）；//wm类型实际是LocalWindowManager。
来看这个addView函数，它的代码如下所示：
[—＞Window.java LocalWindowManager]
public final void addView（View view,ViewGroup.LayoutParams params）{
WindowManager.LayoutParams wp=（WindowManager.LayoutParams）params；
CharSequence curTitle=wp.getTitle（）；
……//做一些操作，可以不管它。
//还记得前面提到过的Proxy模式吗？mWindowManager对象实际上是WindowManagerImpl类型。
mWindowManager.addView（view,params）；
}
看来，要搞清楚这个addView函数还是比较麻烦的，因此现在必须到WindowManagerImpl中去看看。它的代码如下所示：
[—＞WindowManagerImpl.java]
private void addView（View view,ViewGroup.LayoutParams params,boolean nest）
{
ViewRoot root；//ViewRoot，幕后的主角终于登场了！
synchronized（this）{
//①创建ViewRoot
root=new ViewRoot（view.getContext（））；
root.mAddNesting=1；
view.setLayoutParams（wparams）；
if（mViews==null）{
index=1；
mViews=new View[1]；
mRoots=new ViewRoot[1]；
mParams=new WindowManager.LayoutParams[1]；
}else{
……
}
index—；
mViews[index]=view；
mRoots[index]=root；//保存这个root
mParams[index]=wparams；
//②setView，其中view是刚才我们介绍的DecorView。
root.setView（view,wparams,panelParentView）；//
}
“ViewRoot,ViewRoot……”，主角终于出场了！即使没介绍它的真实身份，不禁也想欢呼几声。为了避免高兴得过早，还是先冷静地分析一下它吧！代码中列出了ViewRoot的两个重要关键点（即①和②）。
（1）ViewRoot是什么？
ViewRoot是什么？看起来好像和View有些许关系，至少名字非常像。事实上，它的确和View有关系，因为它实现了ViewParent接口。SDK的文档中有关于ViewParent的介绍。但它和Android基本绘图单元中的View却不太一样，比如：ViewParent不处理绘画，因为它没有onDraw函数。
如上所述，ViewParent和绘画没有关系，那么，它的作用是什么？先来看它的代码，如下所示：
[—＞ViewRoot.java：ViewRoot定义]
public final class ViewRoot extends Handler implements ViewParent，
View.AttachInfo.Callbacks//从Handler类派生。
{
private final Surface mSurface=new Surface（）；//这里创建了一个Surface对象。
final W mWindow；//这个是什么？
View mView；
}
上面这段代码传达出了一些重要信息：
ViewRoot继承了Handler类，看来它能处理消息。ViewRoot果真重写了handleMessage函数。稍后再来看它。
ViewRoot有一个成员变量叫mSurface，它是Surface类型。
ViewRoot还有一个W类型的mWindow和一个View类型的mView变量。
其中，W是ViewRoot定义的一个静态内部类：
static class W extends IWindow.Stub
这个类将参与Binder的通信，以后再对此做讲解，先来介绍Surface类。
（2）Android是神笔马良吗？
这里冒出来一个Surface类。它是什么？在回答此问题之前，先来考虑这样一个问题：
前文介绍的View、DecorView等都是UI单元，这些UI单元的绘画工作都在onDraw函数中完成。如果把onDraw想象成画图过程，那么画布是什么？
Android肯定不是“马良”，它也没有那支可以在任何物体上作画的“神笔”，所以我们需要一块实实在在的画布，这块画布就是Surface。SDK文档对Surface类的说明是：Handle on to a raw buffer that is being managed by the screen compositor。这句话的意思是：
有一块Raw buffer，至于是内存还是显存，不必管它。
Surface操作这块Raw buffer。
Screen compositor（其实就是SurfaceFlinger）管理这块Raw buffer。

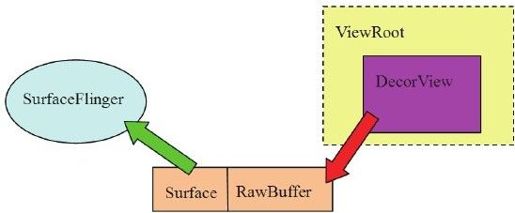

Surface和SF、ViewRoot有什么关系呢？相信聪明的你此时已经有些明白了，这里用图8-5描绘一下心中的想法：
图 8-5 马良的神笔工作原理
结合之前所讲的知识来看图8-5可知其清晰地传达了如下几条信息：
ViewRoot有一个成员变量mSurface，它是Surface类型，它和一块Raw Buffer有关联。
ViewRoot是一个ViewParent，它的子View的绘画操作，是在画布Surface上展开的。
Surface和SurfaceFlinger有交互，这非常类似AudioTrack和AudioFlinger之间的交互。
既然本章题目为“深入理解Surface系统”，那么就需要重点关注Surface和SurfaceFlinger间的关系。建立这个关系需要ViewRoot的参与，所以应先来分析ViewRoot的创建和它的setView函数。
（3）ViewRoot的创建和对setView的分析
来分析ViewRoot的构造。它所包含内容的代码如下所示：
[—＞ViewRoot.java]
public ViewRoot（Context context）{
super（）；
……
//getWindowSession？我们进去看看。
getWindowSession（context.getMainLooper（））；
……//ViewRoot的mWindow是一个W类型，注意它不是Window类型，而是IWindow类型。
mWindow=new W（this,context）；
}
getWindowsession函数，将建立Activity的ViewRoot和WindowManagerService的关系。代码如下所示：
[—＞ViewRoot.java]
ublic static IWindowSession getWindowSession（Looper mainLooper）{synchronized（mStaticInit）{
if（！mInitialized）{
try{
InputMethodManager imm=
InputMethodManager.getInstance（mainLooper）；
//下面这个函数先得到WindowManagerService的Binder代理，然后调用它的openSession。
sWindowSession=IWindowManager.Stub.asInterface（
ServiceManager.getService（"window"））
.openSession（imm.getClient（），imm.getInputContext（））；
mInitialized=true；
}catch（RemoteException e）{
}
}
return sWindowSession；
}
}
WindowSession？WindowManagerService？第一次看到这些东西时，我快疯了。复杂，太复杂，无比复杂！要攻克这些难题，应先来回顾一下与z ygote相关的知识：
WindowManagerService（以后简称WMS）由System_Server进程启动，SurfaceFlinger服务也在这个进程中。
看来，Activity的显示还不单纯是它自己的事，还需要和WMS建立联系才行。继续往下看，先看setView的处理。这个函数很复杂，注意其中关键的几句。
注意 openSession的操作是一个使用Binder通信的跨进程调用，暂且记住这个函数，在精简流程之后再来分析。
代码如下所示：
[—＞ViewRoot.java]
public void setView（View view,WindowManager.LayoutParams attrs，
View panelParentView）{//第一个参数view是DecorView。
……
mView=view；//保存这个view。
synchronized（this）{
requestLayout（）；//待会先看看这个。
try{
//调用IWindowSession的add函数，第一个参数是mWindow。
res=sWindowSession.add（mWindow,mWindowAttributes，
getHostVisibility（），mAttachInfo.mContentInsets）；
}
……
}
ViewRoot的setView函数做了三件事：
保存传入的view参数为mView，这个mView指向PhoneWindow的DecorView。
调用requestLayout。
调用IWindowSession的add函数，这是一个跨进程的Binder通信，第一个参数是mWindow，它是W类型，从IWindow.stub派生。
先来看这个requestLayout函数，它非常简单，就是往handler中发送了一个消息。注意，ViewRoot是从handler派生的，所以这个消息最后会由ViewRoot自己处理，代码如下所示：
[—＞ViewRoot.java]
public void requestLayout（）{
checkThread（）；
mLayoutRequested=true；
scheduleTraversals（）；
}
public void scheduleTraversals（）{
if（！mTraversalScheduled）{
mTraversalScheduled=true；
sendEmptyMessage（DO_TRAVERSAL）；//发送DO_TRAVERSAL消息
}
}
那么requestLayout就分析完毕了。
从上面的代码可发现，ViewRoot和远端进程SystemServer的WMS有交互，先来总结一下它和WMS的交互流程：
ViewRoot调用openSession，得到一个IWindowSession对象。
调用WindowSession对象的add函数，把一个W类型的mWindow对象作为参数传入。
5.ViewRoot和WMS的关系
上面总结了ViewRoot和WMS的交互流程，其中一共有两个跨进程的调用，一起去看看。
（1）调用流程分析
WMS的代码在WindowManagerService.java中，如下所示：
[—＞WindowManagerService.java]
public IWindowSession openSession（IInputMethodClient client，
IInputContext inputContext）{
……
return new Session（client,inputContext）；
}
Session是WMS定义的内部类。它支持Binder通信，并且属于Bn端，即响应请求的服务端。
再来看它的add函数。代码如下所示：
[—＞WindowManagerService.java：Session]
public int add（IWindow window,WindowManager.LayoutParams attrs，
int viewVisibility,Rect outContentInsets）{
//调用外部类对象的addWindow，也就是WMS的addWindow。
return addWindow（this,window,attrs,viewVisibility，
outContentInsets）；
}
[—＞WindowManagerService.java]
public int addWindow（Session session,IWindow client，
WindowManager.LayoutParams attrs,int viewVisibility，
Rect outContentInsets）{
……
//创建一个WindowState。
win=new WindowState（session,client,token，
attachedWindow,attrs,viewVisibility）；
……
//调用attach函数。
win.attach（）；
……
return res；
}
WindowState类也是在WMS中定义的内部类，直接看它的attach函数，代码如下所示：
[—＞WMS.java：WindowState]
void attach（）{
//mSession就是Session对象，调用它的windowAddedLocked函数。
mSession.windowAddedLocked（）；
}
[—＞WMS.java：Session]
void windowAddedLocked（）{
if（mSurfaceSession==null）{
……
//创建一个SurfaceSession对象。
mSurfaceSession=new SurfaceSession（）；
……
}
mNumWindow++；
}
这里出现了另外一个重要的对象SurfaceSession。在讲解它之前，急需理清一下现有的知识点，否则可能会头晕。
（2）ViewRoot和WMS的关系梳理

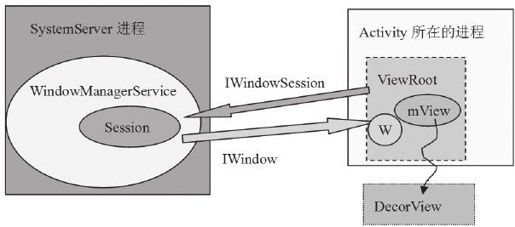

ViewRoot和WMS之间的关系，可用图8-6来表示：
图 8-6 ViewRoot和WMS的关系
总结一下图8-6中的知识点：
ViewRoot通过IWindowSession和WMS进程进行跨进程通信。IWindowSession定义在IWindowSession.aidl文件中。这个文件在编译时由aidl工具处理，最后会生成类似于Native Binder中Bn端和Bp端的代码，后文会介绍它。
ViewRoot内部有一个W类型的对象，它也是一个基于Binder通信的类，W是IWindow的Bn端，用于响应请求。IWindow定义在另一个aidl文件IWindow.aidl中。
为什么需要这两个特殊的类呢？下面简单介绍一下。
首先，来看IWindowSession.aidl对自己的描述：
System private per-application interface to the window manager：也就是说每个App进程都会和WMS建立一个IWindowSession会话。这个会话被App进程用于和WMS通信。后面会介绍它的requestLayout函数。
再看对IWindow.adil的描述：
API back to a client window that the Window Manager uses to inform it of interesting things happening：这句话的大意是IWindow是WMS用来进行事件通知的。每当发生一些事情时，WMS就会把这些事情告诉某个IWindow。可以把IWindow想象成一个回调函数。
IWindow的描述表达了什么意思呢？不妨看看它的内容，代码如下所示：
[—＞IWindow.aidl定义]
void dispatchKey（in KeyEvent event）；
void dispatchPointer（in MotionEvent event,long eventTime，
boolean callWhenDone）；
void dispatchTrackball（in MotionEvent event,long eventTime，
boolean callWhenDone）；
明白了？这里的事件指的就是按键、触屏等事件。那么，一个按键事件是如何被分发的呢？下面是它大致的流程：
WMS所在的SystemServer进程接收到按键事件。
WMS找到UI位于屏幕顶端的进程所对应的IWindow对象，这是一个Bp端对象。
调用这个IWindow对象的dispatchKey。IWindow对象的Bn端位于ViewRoot中，ViewRoot再根据内部View的位置信息找到真正处理这个事件的View，最后调用dispatchKey函数完成按键的处理。
其实这些按键事件的分发机制可以拿Windows的UI编程来做类比，在Windows中应用程序的按键处理流程是：
每一个按键事件都会转化成一个消息，这个消息将由系统加入到对应进程的消息队列中。该进程的消息在派发处理时，会根据消息的句柄找到对应的Window（窗口），继而该消息就由这个Window处理了。
注意 上面的描述实际上大大简化了真实的处理流程，读者可在大体了解相关知识后进行更深入的研究。
上面介绍的是ViewRoot和WMS的交互，但是我们最关心的Surface还没有正式介绍，不过在此之前，还是要先介绍Activity的流程。
[1]说实话，我刚接触Android UI的时候也有点分不清楚View和Window的区别。
[2]近期网络中流行的一种文体，其特点就是会用很多感叹号。
