8.4.3　SurfaceControl分析

1.SurfaceControl的来历

根据精简的流程可知，这一节要分析的是SurfaceControl对象。先回顾一下这个对象的创建过程，代码如下所示：

[—＞android_view_Surface.cpp]

static void Surface_init（JNIEnv*env,jobject clazz,jobject session，

jint pid,jstring jname,jint dpy,jint w,jint h,jint format,jint flags）

{

SurfaceComposerClient*client=

（SurfaceComposerClient*）env-＞GetIntField（session,sso.client）；

//注意这个变量，类型是SurfaceControl，名字却叫surface，稍不留神就出错了。

sp＜SurfaceControl＞surface；

if（jname==NULL）{

//调用Client的createSurface函数，得到一个SurfaceControl对象。

surface=client-＞createSurface（pid,dpy,w，h,format,flags）；

}

……

//将这个SurfaceControl对象设置到Java层的对象中保存。

setSurfaceControl（env,clazz,surface）；

}

通过上面的代码可知，SurfaceControl对象由createSurface得来，下面看看这个函数。

注意　此时，读者或许会被代码中随意起的变量名搞糊涂，而我的处理方法是碰到了容易混淆的地方，尽量以对象类型来表示这个对象。

（1）createSurface的请求端分析

在createSurface内部会使用Binder通信将请求发给SF，所以它分为请求和响应两端，先看请求端，代码如下所示：

[—＞SurfaceComposerClient.cpp]

sp＜SurfaceControl＞SurfaceComposerClient：createSurface（

int pid，

DisplayID display，//DisplayID是什么意思？

uint32_t w，

uint32_t h，

PixelFormat format，

uint32_t flags）

{

String8 name；

const size_t SIZE=128；

char buffer[SIZE]；

snprintf（buffer,SIZE，"＜pid_%d＞"，getpid（））；

name.append（buffer）；

//调用另外一个createSurface，多一个name参数。

return SurfaceComposerClient：createSurface（pid,name,display，

w,h，format,flags）；

}

在分析另外一个createSurface之前，应先介绍一下DisplayID的含义：

typedef int32_t DisplayID；

DisplayID是一个int整型，它的意义是屏幕编号，例如双屏手机就有内屏和外屏两块屏幕。由于目前Android的Surface系统只支持一块屏幕，所以这个变量的取值都是0。

再分析另外一个createSurface函数，它的代码如下所示：

[—＞SurfaceComposerClient.cpp]

sp＜SurfaceControl＞SurfaceComposerClient：createSurface（

int pid,const String8&name,DisplayID display,uint32_t w，

uint32_t h,PixelFormat format,uint32_t flags）

{

sp＜SurfaceControl＞result；

if（mStatus==NO_ERROR）{

ISurfaceFlingerClient：surface_data_t data；

//调用BpSurfaceFlingerClient的createSurface函数sp＜ISurface＞surface=mClient-＞createSurface（&data,pid,name，display,w，h,format,flags）；

if（surface！=0）{

if（uint32_t（data.token）＜NUM_LAYERS_MAX）{

//以返回的ISurface对象创建一个SurfaceControl对象。

result=new SurfaceControl（this,surface,data,w，h，

format,flags）；

}

}

}

return result；//返回的是SurfaceControl对象。

}

请求端的处理比较简单：

调用跨进程的createSurface函数，得到一个ISurface对象，根据第6章的Binder相关知识可知，这个对象的真实类型是BpSurface。不过以后统称为ISurface。

以这个ISurface对象为参数，构造一个SurfaceControl对象。

createSurface函数的响应端在SurfaceFlinger进程中，下面去看这个函数。

注意　在Surface系统定义了很多类型，咱们也中途休息一下，不妨来看看和字符串“Surface”有关的类有多少个，权当小小的娱乐：

Native层有Surface、ISurface、SurfaceControl、SurfaceComposerClient。

Java层有Surface、SurfaceSession。

上面还只列出了一部分，后面还有呢！&@&%￥*

（2）createSurface的响应端分析

前面讲过，可把BClient看作是SF的Proxy，它会把来自客户端的请求派发给SF处理，通过代码来看看是不是这样的。如下所示：

[—＞SurfaceFlinger.cpp]

sp＜ISurface＞BClient：createSurface（

ISurfaceFlingerClient：surface_data_t*params,int pid，

const String8&name，

DisplayID display,uint32_t w,uint32_t h,PixelFormat format，

uint32_t flags）

{

//果然是交给SF处理，以后我们将跳过BClient这个代理。

return mFlinger-＞createSurface（mId,pid,name,params,display,w，h，

format,flags）；

}

来看createSurface函数，它的目的就是创建一个ISurface对象，不过这中间的玄机还挺多，代码如下所示：

[—＞SurfaceFlinger.cpp]

sp＜ISurface＞SurfaceFlinger：createSurface（ClientID clientId,int pid，

const String8&name,ISurfaceFlingerClient：surface_data_t*params，

DisplayID d,uint32_t w,uint32_t h,PixelFormat format，

uint32_t flags）

{

sp＜LayerBaseClient＞layer；//LayerBaseClient是Layer家族的基类。

//这里又冒出一个LayerBaseClient的内部类，它也叫Surface，是不是有点头晕了？

sp＜LayerBaseClient：Surface＞surfaceHandle；

Mutex：Autolock_l（mStateLock）；

//根据clientId找到createConnection时加入的那个Client对象。

sp＜Client＞client=mClientsMap.valueFor（clientId）；

……

//注意这个id，它的值表示Client创建的是第几个显示层，根据图8-14可以看出，这个id

//同时也表示将使用SharedBufferStatck数组的第id个元素。

int32_t id=client-＞generateId（pid）；

//一个Client不能创建多于NUM_LAYERS_MAX个的Layer。

if（uint32_t（id）＞=NUM_LAYERS_MAX）{

return surfaceHandle；

}

//根据flags参数来创建不同类型的显示层，我们在8.4.1节介绍过相关知识。

switch（flags&eFXSurfaceMask）{

case eFXSurfaceNormal：

if（UNLIKELY（flags&ePushBuffers））{

//创建PushBuffer类型的显示层，我们将在本章的拓展思考部分分析它。

layer=createPushBuffersSurfaceLocked（client,d，id，

w,h，flags）；

}else{

//①创建Normal类型的显示层，我们待会儿分析这个。

layer=createNormalSurfaceLocked（client,d，id，

w,h，flags,format）；

}

break；

case eFXSurfaceBlur：

//创建Blur类型的显示层。

layer=createBlurSurfaceLocked（client,d，id,w，h,flags）；

break；

case eFXSurfaceDim：

//创建Dim类型的显示层。

layer=createDimSurfaceLocked（client,d，id,w，h,flags）；

break；

}

if（layer！=0）{

layer-＞setName（name）；

setTransactionFlags（eTransactionNeeded）；

//从显示层对象中取出一个ISurface对象赋值给SurfaceHandle。

surfaceHandle=layer-＞getSurface（）；

if（surfaceHandle！=0）{

params-＞token=surfaceHandle-＞getToken（）；

params-＞identity=surfaceHandle-＞getIdentity（）；

params-＞width=w；

params-＞height=h；

params-＞format=format；

}

}

return surfaceHandle；//ISurface的Bn端就是这个对象。

}

上面代码中的函数倒是很简单，只是代码里面冒出来的几个新类型和它们的名字让人有点头晕。先用文字总结一下：

LayerBaseClient：前面提到的显示层在代码中的对应物就是这个LayerBaseClient，不过这是一个大家族，不同类型的显示层将创建不同类型的LayerBaseClient。

LayerBaseClient中有一个内部类，名字叫Surface，这是一个支持Binder通信的类，它派生于ISurface。

关于Layer的故事，后面会有单独的章节来介绍。这里先继续分析createNormalSurfaceLocked函数。它的代码如下所示：

[—＞SurfaceFlinger.cpp]

sp＜LayerBaseClient＞SurfaceFlinger：createNormalSurfaceLocked（

const sp＜Client＞&client,DisplayID display，

int32_t id,uint32_t w,uint32_t h,uint32_t flags，

PixelFormat&format）

{

switch（format）{//一些图像方面的参数设置，可以不去管它。

case PIXEL_FORMAT_TRANSPARENT：

case PIXEL_FORMAT_TRANSLUCENT：

format=PIXEL_FORMAT_RGBA_8888；

break；

case PIXEL_FORMAT_OPAQUE：

format=PIXEL_FORMAT_RGB_565；

break；

}

//①创建一个Layer类型的对象。

sp＜Layer＞layer=new Layer（this,display,client,id）；

//②设置Buffer。

status_t err=layer-＞setBuffers（w,h，format,flags）；

if（LIKELY（err==NO_ERROR））{

//初始化这个新layer的一些状态。

layer-＞initStates（w,h，flags）；

//③还记得在图8-10中提到的Z轴吗？下面这个函数把这个layer加入到Z轴大军中。

addLayer_l（layer）；

}

……

return layer；

}

createNormalSurfaceLocked函数有三个关键点，它们是：

构造一个Layer对象。

调用Layer对象的setBuffers函数。

调用SF的addLayer_l函数。

暂且记住这三个关键点，后面有单独的章节分析它们。先继续分析SurfaceControl的流程。

（3）创建SurfaceControl对象

当跨进程的createSurface调用返回一个ISurface对象时，将通过下面的代码创建一个SurfaceControl对象：

result=new SurfaceControl（this,surface,data,w，h,format,flags）；

下面来看这个SurfaceControl对象为何物。它的代码如下所示：

[—＞SurfaceControl.cpp]

SurfaceControl：SurfaceControl（

const sp＜SurfaceComposerClient＞&client，

const sp＜ISurface＞&surface，

const ISurfaceFlingerClient：surface_data_t&data，

uint32_t w,uint32_t h,PixelFormat format,uint32_t flags）

//mClient为SurfaceComposerClient，而mSurface指向跨进程createSurface调用

//返回的ISurface对象。

：mClient（client），mSurface（surface），

mToken（data.token），mIdentity（data.identity），

mWidth（data.width），mHeight（data.height），mFormat（data.format），

mFlags（flags）

{

}

SurfaceControl类可以看作是一个wrapper类：

它封装了一些函数，通过这些函数可以方便地调用mClient或ISurface提供的函数。

在分析SurfaceControl的过程中，还遗留了和Layer相关的部分，下面就来解决它们。

2.Layer和它的家族

我们在createSurface中创建的是Normal的Layer，下面先看这个Layer的构造函数。

（1）Layer的构造

Layer是从LayerBaseClient派生的，其代码如下所示：

[—＞Layer.cpp]

Layer：Layer（SurfaceFlinger*flinger,DisplayID display，

const sp＜Client＞&c,int32_t i）//这个i表示SharedBufferStack数组的索引。

：LayerBaseClient（flinger,display,c，i），//先调用基类构造函数。

mSecure（false），

mNoEGLImageForSwBuffers（false），

mNeedsBlending（true），

mNeedsDithering（false）

{

//getFrontBuffer实际取出的是FrontBuffer的位置。

mFrontBufferIndex=lcblk-＞getFrontBuffer（）；

}

再来看基类LayerBaseClient的构造函数，代码如下所示：

[—＞LayerBaseClient.cpp]

LayerBaseClient：LayerBaseClient（SurfaceFlinger*flinger,DisplayID display，

const sp＜Client＞&client,int32_t i）

：LayerBase（flinger,display），lcblk（NULL），client（client），mIndex（i），

mIdentity（uint32_t（android_atomic_inc（&sIdentity）））

{

/*

创建一个SharedBufferServer对象，注意它使用了SharedClient对象，并且传入了表示SharedBufferStack数组索引的i和一个常量NUM_BUFFERS。

*/

lcblk=new SharedBufferServer（client-＞ctrlblk,i，NUM_BUFFERS，//该值为常量2，在Layer.h中定义mIdentity）；

}

SharedBufferServer是什么？它和SharedClient有什么关系？

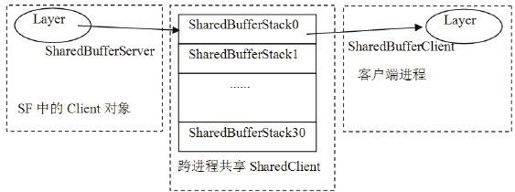

其实，之前在介绍SharedClient时曾提过与此相关的内容，这里再来认识一下，先看图8-15：

8.4.3　SurfaceControl分析 - 图1

图　8-15　ShardBufferServer的示意图

根据上图并结合前面的介绍，可以得出以下结论：

在SF进程中，Client的一个Layer将使用SharedBufferStack数组中的一个成员，并通过SharedBufferServer结构来控制这个成员，我们知道SF是消费者，所以可由SharedBufferServer来控制数据的读取。

与之相对应的是，客户端的进程也会有一个对象来使用这个SharedBufferStatck，可它是通过另外一个叫SharedBufferClient的结构来控制的。客户端为SF提供数据，所以可由SharedBufferClient控制数据的写入。在后文的分析中还会碰到SharedBufferClient。

注意　在本章的拓展思考部分，会有单独小节来分析生产/消费过程中的读写控制。

通过前面的代码可知，Layer对象被new出来后，传给了一个sp对象，读者还记得sp中的onFirstRef函数吗？Layer家族在这个函数中还有一些处理。但这个函数是由基类LayerBaseClient实现的，一起去看看。

[—＞LayerBase.cpp]

void LayerBaseClient：onFirstRef（）

{

sp＜Client＞client（this-＞client.promote（））；

if（client！=0）{

//把自己加入到client对象的mLayers数组中，这部分内容比较简单，读者可以自行研究。

client-＞bindLayer（this,mIndex）；

}

}

Layer创建完毕，下面来看第二个重要的函数setBuffers。

（2）setBuffers分析

setBuffers、Layer类以及Layer的基类都有实现。由于创建的是Layer类型的对象，所以请读者直接到Layer.cpp中寻找setBuffers函数。这个函数的目的就是创建用于PageFlipping的FrontBuffer和BackBuffer。一起来看，代码如下所示：

[—＞Layer.cpp]

status_t Layer：setBuffers（uint32_t w,uint32_t h，

PixelFormat format,uint32_t flags）

{

PixelFormatInfo info；

status_t err=getPixelFormatInfo（format，&info）；

if（err）return err；

//DisplayHardware是代表显示设备的HAL对象，0代表第一块屏幕的显示设备。

//这里将从HAL中取出一些和显示相关的信息。

const DisplayHardware&hw（graphicPlane（0）.displayHardware（））；

uint32_t const maxSurfaceDims=min（

hw.getMaxTextureSize（），hw.getMaxViewportDims（））；

PixelFormatInfo displayInfo；

getPixelFormatInfo（hw.getFormat（），&displayInfo）；

const uint32_t hwFlags=hw.getFlags（）；

……

/*

创建Buffer，这里将创建两个GraphicBuffer。这两个GraphicBuffer就是我们前面所说的FrontBuffer和BackBuffer。

*/

for（size_t i=0；i＜NUM_BUFFERS；i++）{

//注意，这里调用的是GraphicBuffer的无参构造函数，mBuffers是一个二元数组。

mBuffers[i]=new GraphicBuffer（）；

}

//又冒出来一个SurfaceLayer类型，#￥%……&*！@

mSurface=new SurfaceLayer（mFlinger,clientIndex（），this）；

return NO_ERROR；

}

setBuffers函数的工作内容比较简单，就是：

创建一个GraphicBuffer缓冲数组，元素个数为2，即FrontBuffer和BackBuffer。

创建一个SurfaceLayer，关于它的身世我们后面再介绍。

注意　GraphicBuffer是Android提供的显示内存管理的类，关于它的故事将在8.4.7节中介绍。我们暂把它当作普通的Buffer即可。

setBuffers中出现的SurfaceLayer类是什么？读者可能对此感觉有些晕乎。待把最后一个关键函数addLayer_l介绍完，或许就不太晕了。

（3）addLayer_l分析

addLayer_l把这个新创建的layer加入到自己的Z轴大军，下面来看：

[—＞SurfaceFlinger.cpp]

status_t SurfaceFlinger：addLayer_l（const sp＜LayerBase＞&layer）

{

/*

mCurrentState是SurfaceFlinger定义的一个结构，它有一个成员变量叫layersSortedByZ，其实就是一个排序数组。下面这个add函数将把这个新的layer按照它在Z轴的位置加入到排序数组中。mCurrentState保存了所有的显示层。

*/

ssize_t i=mCurrentState.layersSortedByZ.add（

layer，&LayerBase：compareCurrentStateZ）；

sp＜LayerBaseClient＞lbc=

LayerBase：dynamicCast＜LayerBaseClient*＞（layer.get（））；

if（lbc！=0）{

mLayerMap.add（lbc-＞serverIndex（），lbc）；

}

return NO_ERROR；

}

对Layer的三个关键函数都已分析过了，下面正式介绍Layer家族。

（4）Layer家族介绍

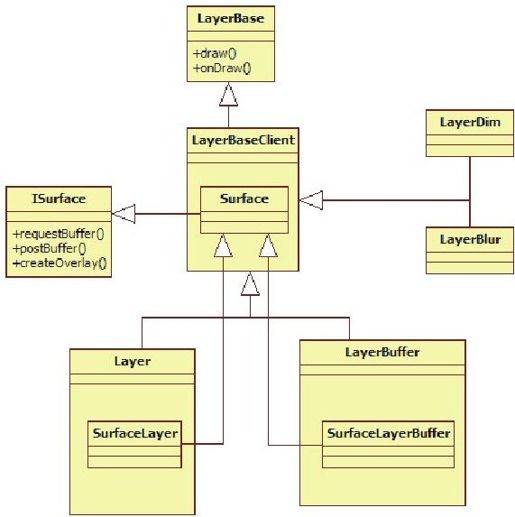

前面的内容确让人头晕眼花，现在应该帮大家恢复清晰的头脑。先来“一剂猛药”，见图8-16：

8.4.3　SurfaceControl分析 - 图2

图　8-16　Layer家族

通过上图可知：

LayerBaseClient从LayerBase类派生。

LayerBaseClient还有四个派生类，分别是Layer、LayerBuffer、LayerDim和LayerBlur。

LayerBaseClient定义了一个内部类Surface，这个Surface从ISurface类派生，它支持Binder通信。

针对不同的类型，Layer和LayerBuffer分别有一个内部类SurfaceLayer和SurfaceLayerBuffer，它们继承了LayerBaseClient的Surface类。所以对于Normal类型的显示层来说，getSurface返回的ISurface对象的真正类型是SurfaceLayer。

LayerDim和LayerBlur类没有定义自己的内部类，所以对于这两种类型的显示层来说，它们直接使用了LayerBaseClient的Surface。

ISurface接口提供了非常简单的函数，如requestBuffer、postBuffer等。

这里大量使用了内部类。我们知道，内部类最终都会把请求派发给外部类对象来处理，既然如此，在以后的分析中，如果没有特殊情况，就会直接跳到外部类的处理函数中。

注意　强烈建议Google把Surface相关的代码好好整理一下，至少让类型名取得更直观些，现在这样确实有点让人头晕。好了，咱们来小小娱乐一下。之前介绍的和“Surface”有关的名字为：

Native层有Surface、ISurface、SurfaceControl、SurfaceComposerClient。

Java层有Surface、SurfaceSession。

在介绍完Layer家族后，看看与它相关的名字又多了几个，它们是：

LayerBaseClient：Surface、Layer：SurfaceLayer、LayerBuffer：SurfaceLayerBuffer.

3.关于SurfaceControl的总结

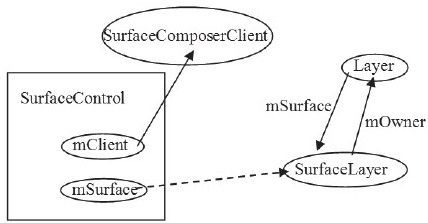

SurfaceControl创建后得到了什么呢？可用图8-17来表示：

8.4.3　SurfaceControl分析 - 图3

图　8-17　SurfaceControl创建后的结果图

通过上图可以知道：

mClient成员变量指向SurfaceComposerClient。

mSurface的Binder通信响应端为SurfaceLayer。

SurfaceLayer有一个变量mOwner指向它的外部类Layer，而Layer有一个成员变量mSurface指向SurfaceLayer。这个SurfaceLayer对象由getSurface函数返回。

注意　mOwner变量由SurfaceLayer的基类Surface（LayBaseClient的内部类）定义。

接下来就是writeToParcel分析和Native Surface对象的创建了。注意，这个Native的Surface可不是LayBaseClient的内部类Surface。
