7　绘制矩形（harib01g）

颜色备齐了，下面我们来画“画”吧。首先从VRAM与画面上的“点”的关系开始说起。在当前画面模式中，画面上有320×200（=64 000）个像素。假设左上点的坐标是（0,0），右下点的坐标是（319,319），那么像素坐标（x,y）对应的VRAM地址应按下式计算。

0xa0000 + x + y * 320

其他画面模式也基本相同，只是0xa0000这个起始地址和y的系数320有些不同。

根据上式计算像素的地址，往该地址的内存里存放某种颜色的号码，那么画面上该像素的位置就出现相应的颜色。这样就画出了一个点。继续增加x的值，循环以上操作，就能画一条长长的水平直线。再向下循环这条直线，就能够画很多的直线，组成一个有填充色的长方形。

根据这种思路，我们制作了函数boxfill8。源程序就是bootpack.c。并且在程序HariMain中，我们不再画条纹图案，而是使用这个函数3次，画3个矩形。也不知能不能正常运行，我们来“make run”看看。哦，好像成功了。

本次的bootpack.c节选

  1. #define COL8_000000     0
  2. #define COL8_FF0000     1
  3. #define COL8_00FF00     2
  4. #define COL8_FFFF00     3
  5. #define COL8_0000FF     4
  6. #define COL8_FF00FF     5
  7. #define COL8_00FFFF     6
  8. #define COL8_FFFFFF     7
  9. #define COL8_C6C6C6     8
  10. #define COL8_840000     9
  11. #define COL8_008400     10
  12. #define COL8_848400     11
  13. #define COL8_000084     12
  14. #define COL8_840084     13
  15. #define COL8_008484     14
  16. #define COL8_848484     15
  18. void HariMain(void)
  19. {
  20.     char *p; /* p变量的地址 */
  22.     init_palette(); /* 设置调色板 */
  24.     p = (char *) 0xa0000; /* 将地址赋值进去 */
  26.     boxfill8(p, 320, COL8_FF0000,  20,  20, 120, 120);
  27.     boxfill8(p, 320, COL8_00FF00,  70,  50, 170, 150);
  28.     boxfill8(p, 320, COL8_0000FF, 120,  80, 220, 180);
  30.     for (;;) {
  31.         io_hlt();
  32.     }
  33. }
  35. void boxfill8(unsigned char *vram, int xsize, unsigned char c, int x0, int y0, int x1, int y1)
  36. {
  37.     int x, y;
  38.     for (y = y0; y <= y1; y++) {
  39.         for (x = x0; x <= x1; x++)
  40.             vram[y * xsize + x] = c;
  41.     }
  42.     return;
  43. }

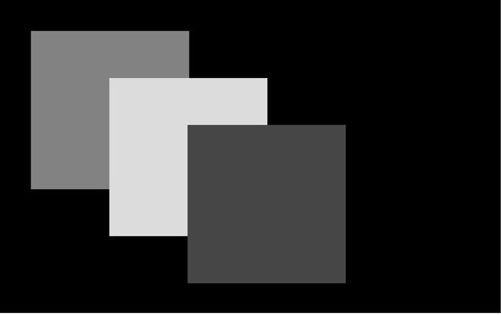

7　绘制矩形（harib01g） - 图1

画了3个矩形哦

这次新出现了#define声明方式，它用来表示常数声明。要记住哪种色号对应哪种颜色实在太麻烦了，所以为了便于理解，做了以上声明。
