3　鼠标解读（2）（harib05c）

程序已经很清晰了，我们继续解读程序。首先对mouse_decode函数略加修改。

bootpack.c 节选

  1. struct MOUSE_DEC {
  2.     unsigned char buf[3], phase;
  3.     int x, y, btn;
  4. };
  6. int mouse_decode(struct MOUSE_DEC *mdec, unsigned char dat)
  7. {
  8.     if (mdec->phase == 0) {
  9.         /* 等待鼠标的0xfa的阶段 */
  10.         if (dat == 0xfa) {
  11.             mdec->phase = 1;
  12.         }
  13.         return 0;
  14.     }
  15.     if (mdec->phase == 1) {
  16.         /* 等待鼠标第一字节的阶段 */
  17.         if ((dat & 0xc8) == 0x08) {
  18.             /* 如果第一字节正确 */
  19.             mdec->buf[0] = dat;
  20.             mdec->phase = 2;
  21.         }
  22.         return 0;
  23.     }
  24.     if (mdec->phase == 2) {
  25.         /* 等待鼠标第二字节的阶段 */
  26.         mdec->buf[1] = dat;
  27.         mdec->phase = 3;
  28.         return 0;
  29.     }
  30.     if (mdec->phase == 3) {
  31.         /* 等待鼠标第三字节的阶段 */
  32.         mdec->buf[2] = dat;
  33.         mdec->phase = 1;
  34.         mdec->btn = mdec->buf[0] & 0x07;
  35.         mdec->x = mdec->buf[1];
  37.         mdec->y = mdec->buf[2];
  38.         if ((mdec->buf[0] & 0x10) != 0) {
  39.             mdec->x |= 0xffffff00;
  40.         }
  41.         if ((mdec->buf[0] & 0x20) != 0) {
  42.             mdec->y |= 0xffffff00;
  43.         }
  44.         mdec->y = - mdec->y; /* 鼠标的y方向与画面符号相反 */
  45.         return 1;
  46.     }
  47.     return -1; /* 应该不会到这儿来 */
  48. }

■■■■■

结构体里增加的几个变量用于存放解读结果。这几个变量是x、y和btn，分别用于存放移动信息和鼠标按键状态。

另外，笔者还修改了if（mdec—>phase==1）语句。这个if语句，用于判断第一字节对移动有反应的部分是否在0～3的范围内；同时还要判断第一字节对点击有反应的部分是否在8～F的范围内。如果这个字节的数据不在以上范围内，它就会被舍去。

虽说基本上不这么做也行，但鼠标连线偶尔也会有接触不良、即将断线的可能，这时就会产生不该有的数据丢失，这样一来数据会错开一个字节。数据一旦错位，就不能顺利解读，那问题可就大了。而如果添加上对第一字节的检查，就算出了问题，鼠标也只是动作上略有失误，很快就能纠正过来，所以笔者加上了这项检查。

■■■■■

最后的if（mdec—>phase==3）部分，是解读处理的核心。鼠标键的状态，放在buf[0]的低3位，我们只取出这3位。十六进制的0x07相当于二进制的0000 0111，因此通过与运算（&），可以很顺利地取出低3位的值。

x和y，基本上是直接使用buf[1]和buf[2] ，但是需要使用第一字节中对鼠标移动有反应的几位（参考第一节的叙述）信息，将x和y的第8位及第8位以后全部都设成1，或全部都保留为0。这样就能正确地解读x和y。

在解读处理的最后，对y的符号进行了取反的操作。这是因为，鼠标与屏幕的y方向正好相反，为了配合画面方向，就对y符号进行了取反操作。

■■■■■

这样，鼠标数据的解读就完成了。现在我们来修改一下显示部分。

HariMain 节选

  1. } else if (fifo8_status(&mousefifo) != 0) {
  2.     i = fifo8_get(&mousefifo);
  3.     io_sti();
  4.     if (mouse_decode(&mdec, i) != 0) {
  5.         /* 数据的3个字节都齐了，显示出来 */
  7.         sprintf(s, "[lcr %4d %4d]", mdec.x, mdec.y);
  8.         if ((mdec.btn & 0x01) != 0) {
  9.             s[1] = 'L';
  10.         }
  11.         if ((mdec.btn & 0x02) != 0) {
  12.             s[3] = 'R';
  13.         }
  14.         if ((mdec.btn & 0x04) != 0) {
  15.             s[2] = 'C';
  16.         }
  17.         boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 32, 16, 32 + 15 * 8 - 1, 31);
  18.         putfonts8_asc(binfo->vram, binfo->scrnx, 32, 16, COL8_FFFFFF, s);
  19.     }
  20. }

虽然程序中会检查mdec.btn的值，用3个if语句将s的值置换成相应的字符串，不过这一部分，暂时先不要管了。这样，程序就变成以下这样。

  1. sprintf(s, "[lcr %4d %4d]", mdec.x, mdec.y);
  2. boxfill8(binfo->vram, binfo->scrnx, COL8_008484, 32, 16, 32 + 15 * 8 - 1, 31);
  3. putfonts8_asc(binfo->vram, binfo->scrnx, 32, 16, COL8_FFFFFF, s);

这与以前的程序很相似，仅仅用来显示字符串。现在加上刚才的if语句：

  1. if ((mdec.btn & 0x01) != 0) {
  2.     s[1] = 'L';
  3. }

这行程序的意思是，如果mdec.btn的最低位是1，就把s的第2个字符（注：第1个字符是s[0] ）换成‘L’。这就是将小写字符置换成大写字符。其他的if语句也都这样理解吧。

■■■■■

执行一下看看。

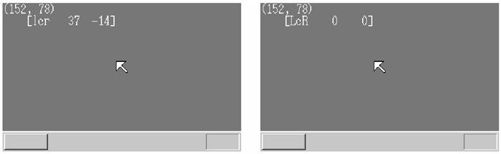

3　鼠标解读（2）（harib05c） - 图1
移动鼠标 点击鼠标

反应都很正常，心情大好。
