2　叠加处理（harib07b）

上一节我们为了转换心情，做了内存管理的探讨，现在还是回过头来，继续解决鼠标的问题吧。从各方面深入思考鼠标的叠加处理确实很有意思，不过考虑到今后我们还面临着窗口的叠加处理问题，所以笔者想做这么一段程序，让它不仅适用于鼠标的叠加处理，也能直接适用于窗口的叠加处理。

■■■■■

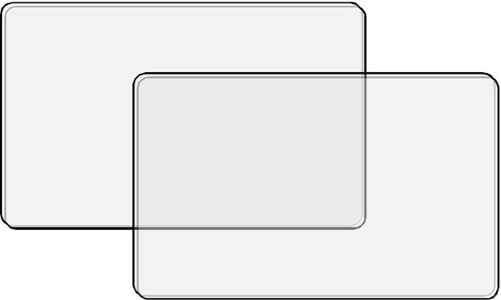

其实在画面上进行叠加显示，类似于将绘制了图案的透明图层1叠加在一起。

1 读者朋友如果对图像处理软件中的“层”有所了解，也许脑海中会立刻浮现出这个概念。

2　叠加处理（harib07b） - 图1

实际上，我们并不是像上面那样仅仅把两张大小相同的图层重叠在一起，而是要从大到小准备很多张图层。

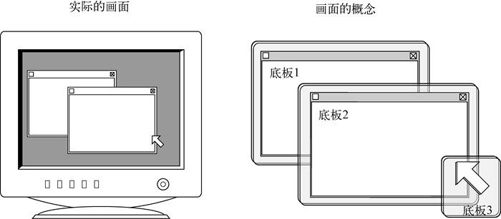

最上面的小图层用来描绘鼠标指针，它下面的几张图层是用来存放窗口的，而最下面的一张图层用来存放桌面壁纸。同时，我们还要通过移动图层的方法实现鼠标指针的移动以及窗口的移动。

2　叠加处理（harib07b） - 图2

■■■■■

我们想法已经有了，下面就把它们变成程序吧。首先来考虑如何将一个图层的信息编成程序。

  1. struct SHEET {
  2.     unsigned char *buf;
  3.     int bxsize, bysize, vx0, vy0, col_inv, height, flags;
  4. }

暂时先写成这样就可以了。程序里的sheet这个词，表示“透明图层”的意思。笔者觉得英文里没有和“透明图层”接近的词，就凭感觉选了它。buf是用来记录图层上所描画内容的地址（buffer的略语）。图层的整体大小，用bxsize*bysize表示。vx0和vy0是表示图层在画面上位置的坐标，v是VRAM的略语。col_inv表示透明色色号，它是color（颜色）和invisible（透明）的组合略语。height表示图层高度。Flags用于存放有关图层的各种设定信息。

只有一个图层是不能实现叠加处理的，所以下面我们来创建一个管理多重图层信息的结构。

  1. #define MAX_SHEETS      256
  3. struct SHTCTL {
  4.     unsigned char *vram;
  5.     int xsize, ysize, top;
  6.     struct SHEET *sheets[MAX_SHEETS];
  7.     struct SHEET sheets0[MAX_SHEETS];
  8. };

我们创建了SHTCTL结构体，其名称来源于sheet control的略语，意思是“图层管理”。 MAX_SHEETS是能够管理的最大图层数，这个值设为256应该够用了。

变量vram、xsize、ysize代表VRAM的地址和画面的大小，但如果每次都从BOOTINFO查询的话就太麻烦了，所以在这里预先对它们进行赋值操作。top代表最上面图层的高度。sheets0这个结构体用于存放我们准备的256个图层的信息。而sheets是记忆地址变量的领域，所以相应地也要先准备256份。这是干什么用呢？由于sheets0中的图层顺序混乱，所以我们把它们按照高度进行升序排列，然后将其地址写入sheets中，这样就方便多了。

不知不觉我们已经写了很多了，不过也许个别地方大家还不太明白，与其在这纸上谈兵，不如直接看程序更易于理解。所以前面的说明部分，大家即使不懂也别太在意，先往下看吧。

在这里我们稍微说一下结构体吧。内容不难，只是确认大家是不是真正理解了这个概念。struct SHTCTL结构体的内部既有子结构体，又有结构体的指针数组，稍稍有些复杂，不过却是一个不错的例子。

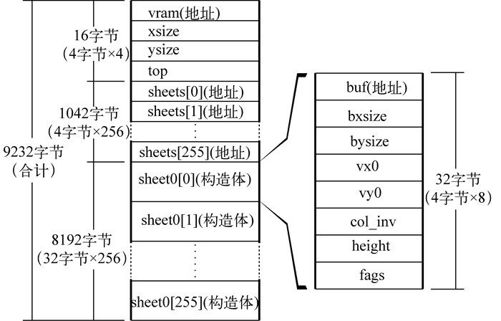

我们的这个例子并不是用文字来解说，而是通过图例展示给大家。请大家看看下面这幅图，确认一下是否理解了结构体。

我们提到的图层控制变量中，仅仅sheets0的部分大小就有32× 256=8 192，即8KB，如果再加上sheets的话，就超过了9KB。对于空间需要如此大的变量，我们想赶紧使用memman_alloc_4k来分配内存空间，所以就编写了对内存进行分配和初始化的函数。

2　叠加处理（harib07b） - 图3

■■■■■

本次的*sheet.c节选

  1. struct SHTCTL *shtctl_init(struct MEMMAN *memman, unsigned char *vram, int xsize, int ysize)
  2. {
  3.     struct SHTCTL *ctl;
  4.     int i;
  5.     ctl = (struct SHTCTL *) memman_alloc_4k(memman, sizeof (struct SHTCTL));
  6.     if (ctl == 0) {
  7.         goto err;
  8.     }
  9.     ctl->vram = vram;
  10.     ctl->xsize = xsize;
  11.     ctl->ysize = ysize;
  12.     ctl->top = -1; /*一个SHEET没都有 */
  13.     for (i = 0; i < MAX_SHEETS; i++) {
  14.          ctl->sheets0[i].flags = 0; /* 标记为未使用 */
  15.      }
  16. err:
  17.     return ctl;
  18. }

这段程序是什么的呢？首先使用memman_alloc_4k来分配用于记忆图层控制变量的内存空间，这时必须指定该变量所占空间的大小，不过我们可以使用sizeof（struct SHTCTL）这种写法，让C编译器自动计算。只要写sizeof（变量型），C编译器就会计算出该变量型所需的字节数。

接着，我们给控制变量赋值，给其下的所有图层变量都加上“未使用”标签。做完这一步，这个函数就完成了。

■■■■■

下面我们再做一个函数，用于取得新生成的未使用图层。

本次的*sheet.c节选

  1. #define SHEET_USE       1
  3. struct SHEET *sheet_alloc(struct SHTCTL *ctl)
  4. {
  5.     struct SHEET *sht;
  6.     int i;
  7.     for (i = 0; i < MAX_SHEETS; i++) {
  8.         if (ctl->sheets0[i].flags == 0) {
  9.             sht = &ctl->sheets0[i];
  10.             sht->flags = SHEET_USE; /* 标记为正在使用*/
  11.             sht->height = -1; /* 隐藏 */
  12.             return sht;
  13.         }
  14.     }
  15.     return 0;   /* 所有的SHEET都处于正在使用状态*/
  16. }

在sheets0[ ]中寻找未使用的图层，如果找到了，就将其标记为“正在使用”，并返回其地址就可以了，这里没有什么难点。高度设为-1，表示图层的高度还没有设置，因而不是显示对象。

程序中出现的&ctl—>sheets0[i]是“ctl—>sheets0[i]的地址”的意思。也就是说，指的是&（ctl—>sheets0[i]），而不是（&ctl）—> sheets0[i]。

■■■■■

本次的*sheet.c节选

  1. void sheet_setbuf(struct SHEET *sht, unsigned char *buf, int xsize, int ysize, int col_inv)
  2. {
  3.     sht->buf = buf;
  4.     sht->bxsize = xsize;
  5.     sht->bysize = ysize;
  6.     sht->col_inv = col_inv;
  7.     return;
  8. }

这是设定图层的缓冲区大小和透明色的函数，这也没什么难点。

■■■■■

接下来我们写设定底板高度的函数。这稍微有些复杂，所以我们在程序中加入了不少注释。这里的updown就是“上下”的意思。

本次的*sheet.c节选

  1. void sheet_updown(struct SHTCTL *ctl, struct SHEET *sht, int height)
  2. {
  3.     int h, old = sht->height; /* 存储设置前的高度信息 */
  5.     /*  如果指定的高度过高或过低，则进行修正 */
  6.     if (height > ctl->top + 1) {
  7.         height = ctl->top + 1;
  8.     }
  9.     if (height < -1) {
  10.         height = -1;
  11.     }
  12.     sht->height = height; /* 设定高度 */
  14.     /* 下面主要是进行sheets[ ]的重新排列 */
  15.     if (old > height) { /* 比以前低 */
  16.         if (height >= 0) {
  17.             /* 把中间的往上提 */
  18.             for (h = old; h > height; h--) {
  19.                 ctl->sheets[h] = ctl->sheets[h - 1];
  20.                 ctl->sheets[h]->height = h;
  21.             }
  22.             ctl->sheets[height] = sht;
  23.         } else {    /* 隐藏 */
  24.             if (ctl->top > old) {
  25.                 /* 把上面的降下来 */
  26.                 for (h = old; h < ctl->top; h++) {
  28.                     ctl->sheets[h] = ctl->sheets[h + 1];
  29.                     ctl->sheets[h]->height = h;
  30.                 }
  31.             }
  32.             ctl->top--; /* 由于显示中的图层减少了一个，所以最上面的图层高度下降 */
  33.         }
  34.         sheet_refresh(ctl); /* 按新图层的信息重新绘制画面 */
  35.     } else if (old < height) {  /* 比以前高 */
  36.         if (old >= 0) {
  37.             /* 把中间的拉下去 */
  38.             for (h = old; h < height; h++) {
  39.                 ctl->sheets[h] = ctl->sheets[h + 1];
  40.                 ctl->sheets[h]->height = h;
  41.             }
  42.             ctl->sheets[height] = sht;
  43.         } else {    /* 由隐藏状态转为显示状态 */
  44.             /* 将已在上面的提上来 */
  45.             for (h = ctl->top; h >= height; h--) {
  46.                 ctl->sheets[h + 1] = ctl->sheets[h];
  47.                 ctl->sheets[h + 1]->height = h + 1;
  48.             }
  49.             ctl->sheets[height] = sht;
  50.             ctl->top++; /* 由于已显示的图层增加了1个，所以最上面的图层高度增加 */
  51.         }
  52.         sheet_refresh(ctl); /* 按新图层信息重新绘制画面 */
  53.     }
  54.     return;
  55. }

程序稍稍有些长，不过既然大家能看懂前面的程序，那么这个程序应该也是可以看明白的。每一条语句并不比之前的语句难，只是整个程序变长了而已。最初可能很难看进去，但是如果一直坚持读下去的话，阅读程序的能力就会越来越强。

程序中间有“ctl—>sheets[h] —>height = h；”这样一句话。两个[—>]一起出现估计还是第一次，不过大家应该懂吧。这当然是“((ctl).sheets[h]).height = h；”的意思了。

要是改写为下面这样，就好理解了。

  1. struct SHEET *sht2;
  2. sht2 = ctl->sheets[h];
  3. sht2 -> height = h;

■■■■■

下面来说说在sheet_updown中使用的sheet_refresh函数。这个函数会从下到上描绘所有的图层。refresh是“刷新”的意思。电视屏幕就是在1秒内完成多帧的描绘才做出动画效果的，这个动作就被称为刷新。而这种对图层的刷新动作，与电视屏幕的动作有些相似，所以我们也给它起名字叫做刷新。

本次的*sheet.c节选

  1. void sheet_refresh(struct SHTCTL *ctl)
  2. {
  3.     int h, bx, by, vx, vy;
  4.     unsigned char *buf, c, *vram = ctl->vram;
  5.     struct SHEET *sht;
  6.     for (h = 0; h <= ctl->top; h++) {
  7.         sht = ctl->sheets[h];
  8.         buf = sht->buf;
  9.         for (by = 0; by < sht->bysize; by++) {
  10.             vy = sht->vy0 + by;
  11.             for (bx = 0; bx < sht->bxsize; bx++) {
  12.                 vx = sht->vx0 + bx;
  13.                 c = buf[by * sht->bxsize + bx];
  14.                 if (c != sht->col_inv) {
  15.                     vram[vy * ctl->xsize + vx] = c;
  16.                 }
  17.             }
  18.         }
  19.     }
  20.     return;
  21. }

对于已设定了高度的所有图层而言，要从下往上，将透明以外的所有像素都复制到VRAM中。由于是从下开始复制，所以最后最上面的内容就留在了画面上。

■■■■■

现在我们来看一下不改变图层高度而只上下左右移动图层的函数——sheet_slide。slide原意是“滑动”，这里指上下左右移动图层。

本次的*sheet.c节选

  1. void sheet_slide(struct SHTCTL *ctl, struct SHEET *sht, int vx0, int vy0)
  2. {
  3.     sht->vx0 = vx0;
  4.     sht->vy0 = vy0;
  5.     if (sht->height >= 0) { /* 如果正在显示*/
  6.         sheet_refresh(ctl); /* 按新图层的信息刷新画面 */
  7.     }
  8.     return;
  9. }

■■■■■

最后是释放已使用图层的内存的函数sheet_free。这个简单。

本次的*sheet.c节选

  1. void sheet_free(struct SHTCTL *ctl, struct SHEET *sht)
  2. {
  3.     if (sht->height >= 0) {
  4.         sheet_updown(ctl, sht, -1); /* 如果处于显示状态，则先设定为隐藏 */
  5.     }
  6.     sht->flags = 0; /* "未使用"标志  */
  7.     return;
  8. }

■■■■■

下面我们将以上与图层相关的程序汇总到sheet.c中，所以就要改造HariMain函数了。

本次的*bootpack.c节选

  1. void HariMain(void)
  2. {
  3.     （中略）
  4.     struct SHTCTL *shtctl;
  5.     struct SHEET *sht_back, *sht_mouse;
  6.     unsigned char *buf_back, buf_mouse[256];
  8.     （中略）
  10.     init_palette();
  11.     shtctl = shtctl_init(memman, binfo->vram, binfo->scrnx, binfo->scrny);
  12.     sht_back  = sheet_alloc(shtctl);
  13.     sht_mouse = sheet_alloc(shtctl);
  14.     buf_back  = (unsigned char *) memman_alloc_4k(memman, binfo->scrnx * binfo->scrny);
  15.     sheet_setbuf(sht_back, buf_back, binfo->scrnx, binfo->scrny, -1); /* 没有透明色 */
  16.     sheet_setbuf(sht_mouse, buf_mouse, 16, 16, 99); /* 透明色号99 */
  17.     init_screen8(buf_back, binfo->scrnx, binfo->scrny);
  18.     init_mouse_cursor8(buf_mouse, 99); /* 背景色号99 */
  19.     sheet_slide(shtctl, sht_back, 0, 0);
  20.     mx = (binfo->scrnx - 16) / 2; /* 按显示在画面中央来计算坐标 */
  21.     my = (binfo->scrny - 28 - 16) / 2;
  22.     sheet_slide(shtctl, sht_mouse, mx, my);
  23.     sheet_updown(shtctl, sht_back,  0);
  24.     sheet_updown(shtctl, sht_mouse, 1);
  25.     sprintf(s, "(%3d, %3d)", mx, my);
  26.     putfonts8_asc(buf_back, binfo->scrnx, 0, 0, COL8_FFFFFF, s);
  27.     sprintf(s, "memory %dMB   free : %dKB",
  28.             memtotal / (1024 * 1024), memman_total(memman) / 1024);
  29.     putfonts8_asc(buf_back, binfo->scrnx, 0, 32, COL8_FFFFFF, s);
  30.     sheet_refresh(shtctl);
  32.     for (;;) {
  33.         io_cli();
  34.         if (fifo8_status(&keyfifo) + fifo8_status(&mousefifo) == 0) {
  35.             io_stihlt();
  36.         } else {
  37.             if (fifo8_status(&keyfifo) != 0) {
  38.                 i = fifo8_get(&keyfifo);
  39.                 io_sti();
  40.                 sprintf(s, "%02X", i);
  41.                 boxfill8(buf_back, binfo->scrnx, COL8_008484,  0, 16, 15, 31);
  42.                 putfonts8_asc(buf_back, binfo->scrnx, 0, 16, COL8_FFFFFF, s);
  43.                 sheet_refresh(shtctl);
  44.             } else if (fifo8_status(&mousefifo) != 0) {
  45.                 i = fifo8_get(&mousefifo);
  46.                 io_sti();
  47.                 if (mouse_decode(&mdec, i) != 0) {
  48.                     /* 因为已得到3字节的数据所以显示 */
  49.                     sprintf(s, "[lcr %4d %4d]", mdec.x, mdec.y);
  50.                     if ((mdec.btn & 0x01) != 0) {
  51.                         s[1] = 'L';
  52.                     }
  53.                     if ((mdec.btn & 0x02) != 0) {
  54.                         s[3] = 'R';
  55.                     }
  56.                     if ((mdec.btn & 0x04) != 0) {
  57.                         s[2] = 'C';
  59.                     }
  60.                     boxfill8(buf_back, binfo->scrnx, COL8_008484, 32, 16, 32 + 15 * 8 - 1, 31);
  61.                     putfonts8_asc(buf_back, binfo->scrnx, 32, 16, COL8_FFFFFF, s);
  62.                     /* 移动光标 */
  63.                     mx += mdec.x;
  64.                     my += mdec.y;
  65.                     if (mx < 0) {
  66.                         mx = 0;
  67.                     }
  68.                     if (my < 0) {
  69.                         my = 0;
  70.                     }
  71.                     if (mx > binfo->scrnx - 16) {
  72.                         mx = binfo->scrnx - 16;
  73.                     }
  74.                     if (my > binfo->scrny - 16) {
  75.                         my = binfo->scrny - 16;
  76.                     }
  77.                     sprintf(s, "(%3d, %3d)", mx, my);
  78.                     boxfill8(buf_back, binfo->scrnx, COL8_008484, 0, 0, 79, 15); /* 消坐标 */
  79.                     putfonts8_asc(buf_back, binfo->scrnx, 0, 0, COL8_FFFFFF, s); /* 写坐标 */
  80.                     sheet_slide(shtctl, sht_mouse, mx, my); /* 包含sheet_refresh含sheet_refresh */
  81.                 }
  82.             }
  83.         }
  84.     }
  85. }

我们准备了2个图层，分别是sht_back和sht_mouse，还准备了2个缓冲区buf_back和buf_mouse，用于在其中描绘图形。以前我们指定为binfo —> vram的部分，现在有很多都改成了buf_back。而且每次修改缓冲区之后都要刷新。这段代码不是很难，只要大家认认真真地读，肯定能理解。

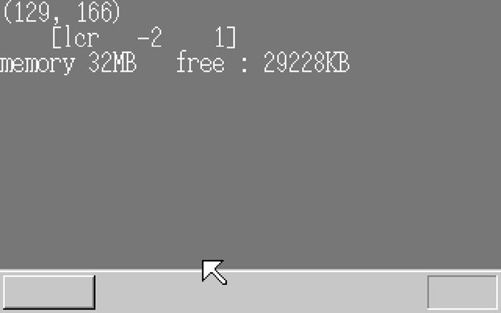

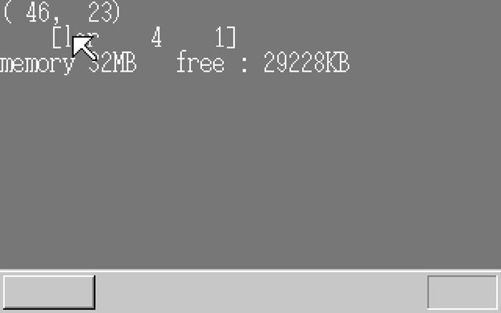

好了，终于可以“make run”了，真是激动人心的一刻！

2　叠加处理（harib07b） - 图4 2　叠加处理（harib07b） - 图5
成功啦 很好很好！

成功地运行啦！真开心！由于使用的内存增加，从而导致剩余内存相对减少，但这也是不可避免的，现在这样就可以了。

不过其实这里面还是有问题。从图片来看确实很完美，可实际操作一下，你恐怕就要喊“吐血啦！”。没错，它太慢了，而且画面还一闪一闪的。动一下鼠标就要郁闷一次，哪个用户想用这样的操作系统呢？所以下面我们就来解决这个问题吧。
