4　画直线（harib20d）

现在我们已经可以显示文字、描绘方块，还能够画点，接下来我们应该实现画直线的功能了。

画直线的基本方法概括如下。

  1. for (i = 0; i < len; i++) {
  2.     api_point(win, x, y, col);
  3.     x += dx;
  4.     y += dy;
  5. }

len表示直线的长度，x和y表示直线的起点坐标，dx和dy表示直线延伸的方向。不过这样用起来很麻烦，最好是只要指定直线两端的坐标，就可以自动计算出dx、dy和len并画出直线，那么我们就按这个思路来编写API吧。

dx和dy这两个值如果太大的话，点与点之间的间隔就会空得很大，看上去就变成虚线了；反过来说，如果dx和dy取值太小，画点的坐标就无法前进，会导致多次在同一个坐标上画点，浪费CPU的处理能力。

■■■■■

此外，x和y，以及dx和dy如果不支持小数的话，就画不出漂亮的直线（假如只支持整数，某些情况下画出来的就是虚线了）。不过现在我们还没有做好使用小数的准备，不能使用小数，因此我们将这4个整数预先扩大1000倍，即下面这样：

  1. for (i = 0; i < len; i++) {
  2.     api_point(win, x / 1000, y / 1000, col);
  3.     x += dx;
  4.     y += dy;
  5. }

这样一来，如果x为100000，dx为123，就相当于用整数实现了将100每次累加0.123这样的运算。

实际上，除以1000的运算速度不怎么快，所以我们改成除以1024。再进一步说，其实我们使用的根本不是除法运算，而是右移10比特的方法，这等效于除以1024，而之所以使用移位运算，当然是因为它比除法运算速度要快。因为除数改成了1024，所以如果要表示0.5的话应该使用512而不是500了。

■■■■■

关于 dx和dy等值详细的计算方法请看下面的程序。

本次的API式样如下。

在窗口上画直线

EDX = 13

EBX = 窗口句柄

EAX = x0

ECX = y0

ESI = x1

EDI = y1

EBP = 色号

本次的console.c节选

  1. int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
  2. {
  3.     （中略）
  4.     } else if (edx == 13) {
  5.         sht = (struct SHEET *) (ebx & 0xfffffffe);
  6.         hrb_api_linewin(sht, eax, ecx, esi, edi, ebp);
  7.         if ((ebx & 1) == 0) {
  8.             sheet_refresh(sht, eax, ecx, esi + 1, edi + 1);
  9.         }
  10.     }
  11.     return 0;
  12. }
  14. void hrb_api_linewin(struct SHEET *sht, int x0, int y0, int x1, int y1, int col)
  15. {
  16.     int i, x, y, len, dx, dy;
  18.     dx = x1 - x0;
  19.     dy = y1 - y0;
  20.     x = x0 << 10;
  21.     y = y0 << 10;
  22.     if (dx < 0) {
  23.         dx = - dx;
  24.     }
  25.     if (dy < 0) {
  26.         dy = - dy;
  27.     }
  28.     if (dx >= dy) {
  29.         len = dx + 1;
  30.         if (x0 > x1) {
  31.             dx = -1024;
  32.         } else {
  33.             dx =  1024;
  34.         }
  36.         if (y0 <= y1) {
  37.             dy = ((y1 - y0 + 1) << 10) / len;
  38.         } else {
  39.             dy = ((y1 - y0 - 1) << 10) / len;
  40.         }
  41.     } else {
  42.         len = dy + 1;
  43.         if (y0 > y1) {
  44.             dy = -1024;
  45.         } else {
  46.             dy =  1024;
  47.         }
  48.         if (x0 <= x1) {
  49.             dx = ((x1 - x0 + 1) << 10) / len;
  50.         } else {
  51.             dx = ((x1 - x0 - 1) << 10) / len;
  52.         }
  53.     }
  55.     for (i = 0; i < len; i++) {
  56.         sht->buf[(y >> 10) * sht->bxsize + (x >> 10)] = col;
  57.         x += dx;
  58.         y += dy;
  59.     }
  61.     return;
  62. }

我们来讲解一下这段程序。程序首先要做的是计算len，通过比较直线起点和终点的坐标，将变化比较大的作为len（实际上还需要加上1）。为什么要加上1呢？因为如果不这样做的话，画到最后就会差1个像素。举个例子，当起点和终点完全相同时，应该在画面上画出1个点才对，但此时dx和dy都为0，如果不加1就什么都画不出来了。

len计算出来以后，接着计算dx和dy。将变化比较大的一方设为1024或者-1024（即1或-1），变化较小的一方用变化量去除以len。在做除法的时候我们还是会进行加1和减1的运算，这有点像烧菜用的秘方，是个很微妙的小技巧，下面我们来讲一讲这个秘方的效果吧。

如果不用这个小技巧的话，假设我们需要画一条从（100, 100）到（159, 102）的直线，则dy为2 / 60，约为0.0333。

4　画直线（harib20d） - 图1

不用小技巧的情况（x = 100, y= 100, dx = 1, dy = 0.0333, len = 60）

这样不行，画这条直线的时候y明明需要增加2，但这里只增加了1。如果我们加上这个小技巧的话，dy的计算就变成了3 / 60，即0.05。

4　画直线（harib20d） - 图2

用了小技巧的情况（x = 100, y= 100, dx = 1, dy = 0.05, len = 60）

■■■■■

好，我们来编写测试用的应用程序吧。

本次的a_nask.nas节选

  1. _api_linewin:       ; void api_linewin(int win, int x0, int y0, int x1, int y1, int col);
  2.         PUSH    EDI
  3.         PUSH    ESI
  4.         PUSH    EBP
  5.         PUSH    EBX
  6.         MOV     EDX,13
  7.         MOV     EBX,[ESP+20]    ; win
  8.         MOV     EAX,[ESP+24]    ; x0
  9.         MOV     ECX,[ESP+28]    ; y0
  10.         MOV     ESI,[ESP+32]    ; x1
  11.         MOV     EDI,[ESP+36]    ; y1
  12.         MOV     EBP,[ESP+40]    ; col
  13.         INT     0x40
  14.         POP     EBX
  15.         POP     EBP
  16.         POP     ESI
  17.         POP     EDI
  18.         RET

本次的lines.c

  1. int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
  2. void api_initmalloc(void);
  3. char *api_malloc(int size);
  4. void api_refreshwin(int win, int x0, int y0, int x1, int y1);
  5. void api_linewin(int win, int x0, int y0, int x1, int y1, int col);
  6. void api_end(void);
  8. void HariMain(void)
  9. {
  10.     char *buf;
  11.     int win, i;
  12.     api_initmalloc();
  13.     buf = api_malloc(160 * 100);
  14.     win = api_openwin(buf, 160, 100, -1, "lines");
  15.     for (i = 0; i < 8; i++) {
  16.         api_linewin(win + 1,  8, 26, 77, i * 9 + 26, i);
  17.         api_linewin(win + 1, 88, 26, i * 9 + 88, 89, i);
  18.     }
  19.     api_refreshwin(win,  6, 26, 154, 90);
  20.     api_end();
  21. }

我们来“make run”，希望一切顺利。成功了！

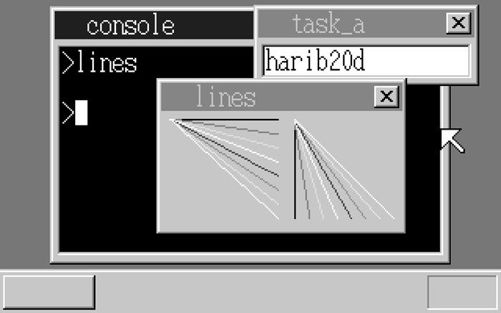

4　画直线（harib20d） - 图3

画出直线了哦

美丽的星空……哦不对，这不是星空，不过感觉比stars看上去要高级多了，难道是笔者自我感觉良好吗？
