2　画点（harib20b）

终于进入今天的正题——图形处理了。虽然我们已经可以描绘字符和方块了，但现在却还不能画点呢。其实仔细想想，只要能画点就可以画出任何图形，画点简直是基本中的基本。然而就是这最基本的东西到现在都还没有实现，这是怎么搞的嘛！好了，我们马上来编写。

编写画点的API太麻烦了，笔者想要不就用画方块的API画一个1像素见方的小方块来代替好了……不过这样一来各位读者肯定会发飙的，还是不耍小聪明了，认认真真来编写这个API吧（笑）。

在窗口中画点

EDX =11

EBX =窗口句柄

ESI =显示位置的x坐标

EDI =显示位置的y坐标

EAX =色号

嗯，看上去挺简单的，三两下就能写出来了。

本次的console.c节选

  1. int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
  2. {
  3.     （中略）
  4.     } else if (edx == 11) {
  5.         sht = (struct SHEET *) ebx;
  6.         sht->buf[sht->bxsize * edi + esi] = eax;
  7.         sheet_refresh(sht, esi, edi, esi + 1, edi + 1);
  8.     }
  9.     return 0;
  10. }

好，完工啦。

■■■■■

我们写一个什么样的应用程序好呢？可以画点的确意味着可以画出任何图形，不过这样一来就更不知道该干啥了。要不就在黑色的背景上画一个黄色的点吧，题曰“最亮的星”。

本次的a_nask.nas节选

  1. _api_point:     ; void api_point(int win, int x, int y, int col);
  2.         PUSH    EDI
  3.         PUSH    ESI
  4.         PUSH    EBX
  5.         MOV     EDX,11
  6.         MOV     EBX,[ESP+16]    ; win
  7.         MOV     ESI,[ESP+20]    ; x
  8.         MOV     EDI,[ESP+24]    ; y
  9.         MOV     EAX,[ESP+28]    ; col
  10.         INT     0x40
  11.         POP     EBX
  12.         POP     ESI
  13.         POP     EDI
  14.         RET

本次的star1.c

  1. int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
  2. void api_boxfilwin(int win, int x0, int y0, int x1, int y1, int col);
  3. void api_initmalloc(void);
  4. char *api_malloc(int size);
  5. void api_point(int win, int x, int y, int col);
  6. void api_end(void);
  8. void HariMain(void)
  9. {
  10.     char *buf;
  11.     int win;
  12.     api_initmalloc();
  13.     buf = api_malloc(150 * 100);
  14.     win = api_openwin(buf, 150, 100, -1, "star1");
  15.     api_boxfilwin(win,  6, 26, 143, 93, 0 /*黑色*/);
  16.     api_point(win, 75, 59, 3 /*黄色*/);
  17.     api_end();
  18. }

和之前一样，这个程序也相当简单，不过貌似光看名字就让人感觉这个程序很有料啊（笑）。

我们来“make run”，运行成功，意料之中。不过说起来，要是这么简单的程序还出错的话也太对不起笔者的实力了。

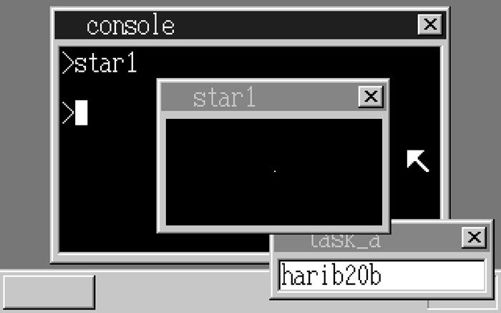

2　画点（harib20b） - 图1

最亮的星星找到了！

■■■■■

做这种小程序当然会成功啦，所以没有以往的那种成就感啊，最好能再锦上添花一下。对了，我们就多画些星星吧，就画30个左右。

本次的stars.c

  1. int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
  2. void api_boxfilwin(int win, int x0, int y0, int x1, int y1, int col);
  3. void api_initmalloc(void);
  4. char *api_malloc(int size);
  5. void api_point(int win, int x, int y, int col);
  6. void api_end(void);
  8. int rand(void);     /*产生0～32767之间的随机数*/
  10. void HariMain(void)
  11. {
  12.     char *buf;
  13.     int win, i, x, y;
  14.     api_initmalloc();
  15.     buf = api_malloc(150 * 100);
  16.     win = api_openwin(buf, 150, 100, -1, "stars");
  17.     api_boxfilwin(win,  6, 26, 143, 93, 0 /*黑色*/);
  18.     for (i = 0; i < 50; i++) {
  19.         x = (rand() % 137) +  6;
  20.         y = (rand() %  67) + 26;
  21.         api_point(win, x, y, 3 /*黄色*/);
  22.     }
  23.     api_end();
  24. }

我们来讲解一下这里出现的rand函数。这个函数和sprintf、strcmp一样，都是编译器自带的函数，它的功能是随机产生位于0～32767的一个数字，术语称为“随机数”，这个函数也可以称为“骰子函数”。

“%”这个运算符的功能是求除法运算的余数，在舍入取整的地方我们曾经讲到过，所以这里就一笔带过吧。将随机数的值除以123求余，结果一定落在0～122之间，也就是说，我们可以得到一个0～122的随机数。

其实所谓随机数也是通过计算得到的，电脑中不可能真有一个骰子，即便重新运行应用程序，得到的结果也总是一样的。因此大家“make run”之后所看到的星空，和笔者这里看到的应该是一样的。

于是我们来“make run”。出来了！

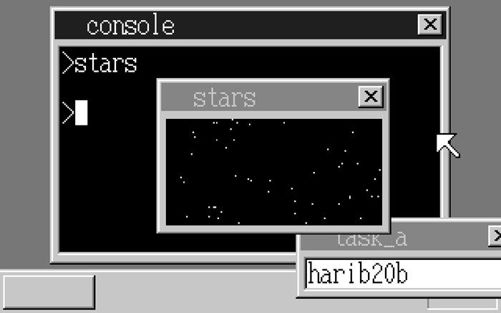

2　画点（harib20b） - 图2

呼，星空真美丽呀！

可能有人会问，这些星座我怎么都没见过？要从哪个角度看星空才能看到这样的排列啊？咳咳，其实呢，这是从笔者的朋友所居住的外星球上所看到的星空哦。下次他还会不会乘坐UFO来地球玩呢……呵呵。
