5　bball（harib26d）

“bball”是笔者很喜欢的一个OSASK上的应用程序，这个名字是“beautiful ball”的缩写，通过绘制很多条直线，组成一个美丽的球形。程序本身很短也很简单，不过画出来的图形非常漂亮。我们把这个程序也移植到“纸娃娃系统”上来吧。

其实，笔者之所以在“纸娃娃系统”中编写了用来画直线的API，也正是为了在这里移植这个程序呢（笑）。

bball.c

  1. #include "apilib.h"
  3. void HariMain(void)
  4. {
  5.     int win, i, j, dis;
  6.     char buf[216 * 237];
  7.     struct POINT {
  8.         int x, y;
  9.     };
  10.     static struct POINT table[16] = {
  11.         { 204, 129 }, { 195,  90 }, { 172,  58 }, { 137,  38 }, {  98,  34 },
  12.         {  61,  46 }, {  31,  73 }, {  15, 110 }, {  15, 148 }, {  31, 185 },
  13.         {  61, 212 }, {  98, 224 }, { 137, 220 }, { 172, 200 }, { 195, 168 },
  14.         { 204, 129 }
  15.     };
  17.     win = api_openwin(buf, 216, 237, -1, "bball");
  18.     api_boxfilwin(win, 8, 29, 207, 228, 0);
  19.     for (i = 0; i <= 14; i++) {
  20.         for (j = i + 1; j <= 15; j++) {
  21.             dis = j - i; /*两点间的距离*/
  22.             if (dis >= 8) {
  23.                 dis = 15 - dis; /*逆向计数*/
  24.             }
  25.             if (dis != 0) {
  26.                 api_linewin(win, table[i].x, table[i].y, table[j].x, table[j].y, 8 - dis);
  27.             }
  28.         }
  29.     }
  31.     for (;;) {
  32.         if (api_getkey(1) == 0x0a) {
  33.             break; /*按下回车键则break; */
  34.         }
  35.     }
  36.     api_end();
  37. }

这种写法在结构数组声明部分直接赋予初始值，可能大家还是第一次见到。没关系，只要知道“嘿，原来还可以这样写啊”就可以啦。

■■■■■

好，我们来“make run”。啊，图形超出画面边界了，不过用VESA的人应该可以完全显示出来的哦。咦？显示的图形有问题啊……

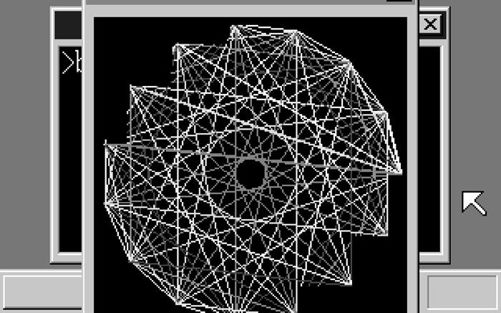

5　bball（harib26d） - 图1

有些线没有显示出来

唔，这貌似是操作系统的bug呢，因为画线的程序并没有什么问题。我们把窗口移动一下看看。哦，果然好了。也就是说，这是refresh失败导致的。

于是我们来修正一下操作系统的bug。

本次的console.c节选

  1. int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
  2. {
  3.     （中略）
  4.     } else if (edx == 13) {
  5.         sht = (struct SHEET *) (ebx & 0xfffffffe);
  6.         hrb_api_linewin(sht, eax, ecx, esi, edi, ebp);
  7.         if ((ebx & 1) == 0) {       /*从此开始*/
  8.             if (eax > esi) {
  9.                 i = eax;
  10.                 eax = esi;
  11.                 esi = i;
  12.             }
  13.             if (ecx > edi) {
  14.                 i = ecx;
  15.                 ecx = edi;
  16.                 edi = i;
  17.             }                       /*到此结束*/
  18.             sheet_refresh(sht, eax, ecx, esi + 1, edi + 1);
  19.         }
  20.     } else if (edx == 14) {
  21.     （中略）
  22. }

为了保证refresh范围指定正确的左上角和右下角坐标，我们将变量进行比较后做了替换。

再来“make run”一次看看……成功了！怎么样，很漂亮吧？这样一个应用程序只需要350字节哦，“纸娃娃系统”真是相当给力不是吗？

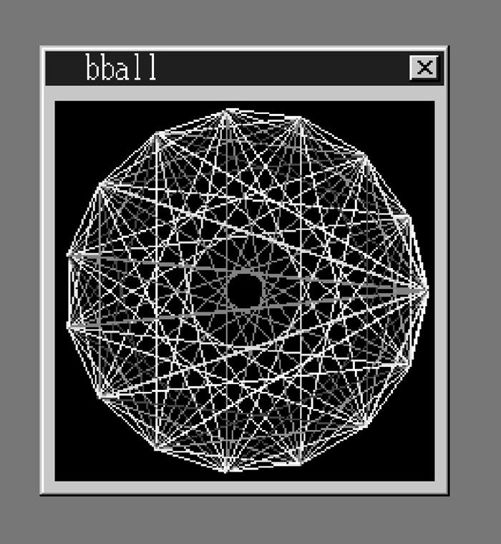

5　bball（harib26d） - 图2

bball完成

不过图形超出画面范围看上去很不爽，我们用VESA模式再重新截一张图片下来。

5　bball（harib26d） - 图3

这就是bball的完整版啦！
