8　消除闪烁（2）（harib08h）

怎么样才能让鼠标不再闪烁呢？闪烁现象是由于一会儿描绘一会儿消除造成的。所以说要想消除闪烁，就要在刷新窗口时避开鼠标所在的地方对VRAM进行写入处理。这好像挺难的，但不管怎样我们还是要努力一下。

而且如果这里做好了，刷新窗口时就不需要重绘鼠标了，这样速度也能相应提高。一想到这里，就充满了克服困难的勇气和动力！

■■■■■

这样也不行，那样也不行，左思右想之后我们决定采用下面这种方法。首先，开辟一块内存，大小和VRAM一样，我们先称之为map（地图）吧。至于为什么要叫做地图，我们马上就来讲解。

本次的bootpack.h和sheet.c程序的节选

  1. struct SHTCTL {
  2.     unsigned char *vram, *map; /* 这里！ */
  3.     int xsize, ysize, top;
  4.     struct SHEET *sheets[MAX_SHEETS];
  5.     struct SHEET sheets0[MAX_SHEETS];
  6. };
  8. struct SHTCTL *shtctl_init(struct MEMMAN *memman, unsigned char *vram, int xsize, int ysize)
  9. {
  10.     struct SHTCTL *ctl;
  11.     int i;
  12.     ctl = (struct SHTCTL *) memman_alloc_4k(memman, sizeof (struct SHTCTL));
  13.     if (ctl == 0) {
  14.         goto err;
  15.     }
  16.     /* 从这里开始 */
  17.     ctl->map = (unsigned char *) memman_alloc_4k(memman, xsize * ysize);
  18.     if (ctl->map == 0) {
  19.         memman_free_4k(memman, (int) ctl, sizeof (struct SHTCTL));
  20.         goto err;
  21.     }
  22.     /* 到这里结束 */
  23.     ctl->vram = vram;
  24.     ctl->xsize = xsize;
  25.     ctl->ysize = ysize;
  26.     ctl->top = -1; /* 没有一张SHEET */
  27.     for (i = 0; i < MAX_SHEETS; i++) {
  28.         ctl->sheets0[i].flags = 0; /* 未使用标记 */
  29.         ctl->sheets0[i].ctl = ctl; /* 记录所属 */
  30.     }
  31. err:
  32.     return ctl;
  33. }

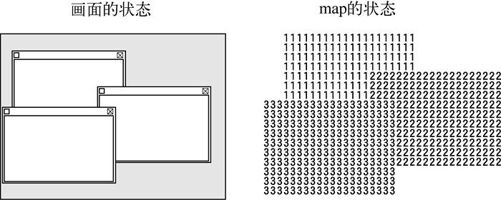

这块内存用来表示画面上的点是哪个图层的像素，所以它就相当于是图层的地图。

8　消除闪烁（2）（harib08h） - 图1

当刷新图层1的时候，如果一边看着这个map一边刷新的话，就不必担心图层1和图层2重叠的部分被覆盖了。

■■■■■

下面我们来写向map中写入1、2等图层号码的函数。

本次的sheet.c节选

  1. void sheet_refreshmap(struct SHTCTL *ctl, int vx0, int vy0, int vx1, int vy1, int h0)
  2. {
  3.     int h, bx, by, vx, vy, bx0, by0, bx1, by1;
  4.     unsigned char *buf, sid, *map = ctl->map;
  5.     struct SHEET *sht;
  6.     if (vx0 < 0) { vx0 = 0; }
  7.     if (vy0 < 0) { vy0 = 0; }
  8.     if (vx1 > ctl->xsize) { vx1 = ctl->xsize; }
  9.     if (vy1 > ctl->ysize) { vy1 = ctl->ysize; }
  10.     for (h = h0; h <= ctl->top; h++) {
  11.         sht = ctl->sheets[h];
  12.         sid = sht - ctl->sheets0; /* 将进行了减法计算的地址作为图层号码使用 */
  13.         buf = sht->buf;
  14.         bx0 = vx0 - sht->vx0;
  15.         by0 = vy0 - sht->vy0;
  16.         bx1 = vx1 - sht->vx0;
  17.         by1 = vy1 - sht->vy0;
  18.         if (bx0 < 0) { bx0 = 0; }
  19.         if (by0 < 0) { by0 = 0; }
  20.         if (bx1 > sht->bxsize) { bx1 = sht->bxsize; }
  21.         if (by1 > sht->bysize) { by1 = sht->bysize; }
  22.         for (by = by0; by < by1; by++) {
  23.             vy = sht->vy0 + by;
  24.             for (bx = bx0; bx < bx1; bx++) {
  25.                 vx = sht->vx0 + bx;
  26.                 if (buf[by * sht->bxsize + bx] != sht->col_inv) {
  27.                     map[vy * ctl->xsize + vx] = sid;
  28.                 }
  29.             }
  30.         }
  31.     }
  32.     return;
  33. }

这个函数与以前的refreshsub函数基本一样，只是用色号代替了图层号码而已。代表图层号码的变量sid是“sheet lD1 ”的缩写。

1 ID是英文identification的缩写，意为“用来表示身份的证件以及某一身份所对应的证件号码或记号等”。

■■■■■

下面是sheet_refreshsub函数。我们对它进行改写，让它可以使用map。

本次的sheet.c节选

  1. void sheet_refreshsub(struct SHTCTL *ctl, int vx0, int vy0, int vx1, int vy1, int h0, int h1)
  2. {
  3.     int h, bx, by, vx, vy, bx0, by0, bx1, by1;
  4.     unsigned char *buf, *vram = ctl->vram, *map = ctl->map, sid;
  5.     struct SHEET *sht;
  6.     /* 如果refresh的范围超出了画面则修正*/
  7.     （中略）
  8.     for (h = h0; h <= h1; h++) {
  9.         sht = ctl->sheets[h];
  10.         buf = sht->buf;
  12.         sid = sht - ctl->sheets0;
  13.         /* 利用vx0～vy1，对bx0～by1进行倒推 */
  14.         （中略）
  15.         for (by = by0; by < by1; by++) {
  16.             vy = sht->vy0 + by;
  17.             for (bx = bx0; bx < bx1; bx++) {
  18.                 vx = sht->vx0 + bx;
  19.                 if (map[vy * ctl->xsize + vx] == sid) {
  20.                     vram[vy * ctl->xsize + vx] = buf[by * sht->bxsize + bx];
  21.                 }
  22.             }
  23.         }
  24.     }
  25.     return;
  26. }

今后程序会对照map内容来向VRAM中写入，所以有时没必要从下面开始一直刷新到最上面一层，因此不仅要能指定h0，也要可以指定h1。

■■■■■

现在我们来修改调用了sheet_refreshsub的3个函数，先从较短的2个入手吧。

本次的sheet.c节选

  1. void sheet_refresh(struct SHEET *sht, int bx0, int by0, int bx1, int by1)
  2. {
  3.     if (sht->height >= 0) { /* 如果正在显示，则按新图层的信息进行刷新 */
  4.         sheet_refreshsub(sht->ctl, sht->vx0 + bx0, sht->vy0 + by0, sht->vx0 + bx1, sht->vy0 + by1,
  5.             sht->height, sht->height);
  6.     }
  7.     return;
  8. }
  10. void sheet_slide(struct SHEET *sht, int vx0, int vy0)
  11. {
  12.     struct SHTCTL *ctl = sht->ctl;
  13.     int old_vx0 = sht->vx0, old_vy0 = sht->vy0;
  14.     sht->vx0 = vx0;
  15.     sht->vy0 = vy0;
  16.     if (sht->height >= 0) { /* 如果正在显示，则按新图层的信息进行刷新 */
  17.         sheet_refreshmap(ctl, old_vx0, old_vy0, old_vx0 + sht->bxsize, old_vy0 + sht->bysize, 0);
  18.         sheet_refreshmap(ctl, vx0, vy0, vx0 + sht->bxsize, vy0 + sht->bysize, sht->height);
  19.         sheet_refreshsub(ctl, old_vx0, old_vy0, old_vx0 + sht->bxsize, old_vy0 + sht->bysize, 0,
  20.             sht->height - 1);
  21.         sheet_refreshsub(ctl, vx0, vy0, vx0 + sht->bxsize, vy0 + sht->bysize, sht->height,
  22.             sht->height);
  23.     }
  24.     return;
  25. }

在sheet_refresh函数里，由于图层的上下关系没有改变，所以不需要重新进行refreshmap的处理。实际上，我们有时候要把透明的地方变成不透明的，或者反过来要把不透明的地方变成透明的，遇到这些情况就必须重新编写map了，不过这里的sheet_refreshrefresh函数没有考虑这些情况。如果需要实现这样的功能，就要再编写其他的函数。

另外，在sheet_refresh函数里，需要刷新的图层只有一张，所以速度应该比较快。

在sheet_slide函数里，首先重写map，分别对应移动前后的图层，然后调用sheet_refreshsub函数。在移动前的地方，只针对上层图层移走之后而露出的下层图层进行重绘就可以了。在移动目的地处仅重绘了一张移动过去的图层。

■■■■■

最后是sheet_updown函数。

本次的sheet.c节选

  1. void sheet_updown(struct SHEET *sht, int height)
  2. {
  3.     （中略）
  5.     /* 下面主要是对sheets[]进行重新排列 */
  6.     if (old > height) { /* 比以前低 */
  7.         if (height >= 0) {
  8.             /* 中间的图层也提高一层 */
  9.             （中略）
  10.             sheet_refreshmap(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 +
  11.                 sht->bysize, height + 1);
  12.             sheet_refreshsub(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 +
  13.                 sht->bysize, height + 1, old);
  14.         } else {    /* 隐藏 */
  15.             （中略）
  16.             sheet_refreshmap(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 + sht->bysize, 0);
  17.             sheet_refreshsub(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 + sht->bysize, 0, old - 1);
  18.         }
  19.     } else if (old < height) {  /* 比以前高 */
  20.         （中略）
  21.         sheet_refreshmap(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 + sht->bysize,
  22.             height);
  23.         sheet_refreshsub(ctl, sht->vx0, sht->vy0, sht->vx0 + sht->bxsize, sht->vy0 + sht->bysize,
  24.             height, height);
  25.     }
  26.     return;
  27. }

在调用sheet_refreshsub函数之前，先执行sheet_refreshmap来重做map。

■■■■■

通过这些修改，闪烁现象真能消失吗？速度会变快吗？

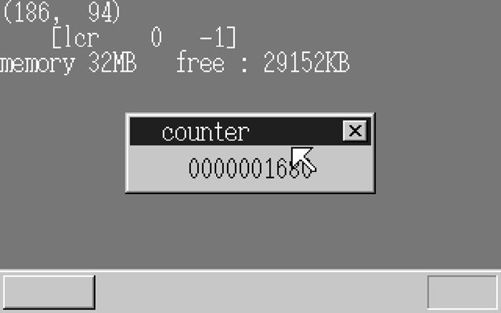

感觉速度好像稍稍变快了些，而且鼠标不再闪烁了。我们成功了！

8　消除闪烁（2）（harib08h） - 图2

即使这样，鼠标也不闪啦。

哎呀，不知不觉居然都已经这么晚了，今天我们就到这里吧，明天见！
