7　保护操作系统（4）（harib18g）

这次之所以会中招，是因为应用程序擅自向DS存入了操作系统用的段地址。那么我们只要想个办法，让应用程序无法使用操作系统的段地址不就好了吗？

大家可能会想：“说起来容易，但具体应该怎么做呢？”其实我们的x86架构正好有这样的功能。

在段定义的地方，如果将访问权限加上0x60的话，就可以将段设置为应用程序用。当CS中的段地址为应用程序用段地址时，CPU会认为“当前正在运行应用程序”，这时如果存入操作系统用的段地址就会产生异常。

本次的console.c节选

int cmd_app(struct CONSOLE *cons, int *fat, char *cmdline)
{
    （中略）
    char name[13], *p, *q;
    struct TASK *task = task_now();     /*这里！*/
    （中略）
    if (finfo != 0) {
        /*找到文件的情况*/
        （中略）
        set_segmdesc(gdt + 1003, finfo->size - 1, (int) p, AR_CODE32_ER + 0x60);    /*从此开始*/
        set_segmdesc(gdt + 1004, 64 * 1024 - 1,   (int) q, AR_DATA32_RW + 0x60);
        （中略）
        start_app(0, 1003 * 8, 64 * 1024, 1004 * 8, &(task->tss.esp0));             /*到此结束*/
        （中略）
    }
    /*没有找到文件的情况*/
    return 0;
}

如果使用这次的方法，就必须在TSS中注册操作系统用的段地址和ESP，因此，我们在start_app中增加了用于传递注册地址的代码。

■■■■■

用上面的方法的话，在启动应用程序的时候我们需要让“操作系统向应用程序用的段执行far-CALL”，但根据x86的规则，是不允许操作系统CALL应用程序的（如果强行CALL的话会产生异常）。可能有人会想如果CALL不行的话JMP总可以吧，但在x86中“操作系统向应用程序用的段进行far-JMP”也是被禁止的。

那我们该怎么办呢？可以使用RETF。就像是被应用程序CALL过之后那样，事先将地址PUSH到栈中，然后执行RETF，这样就可以成功启动应用程序了。

可能有人会问：“为什么不可以从操作系统CALL/JMP应用程序呢！”笔者也搞不明白，还是打电话问英特尔公司的大叔吧——难道说这样设计可以减轻CPU的负担吗？

不过，从应用程序CALL操作系统是可以的（只是需要通过一些设置才能实现），这应该是为API而设计的。

之前我们一直讲RETF是当far-CALL调用后进行返回的指令，其实即便没有被CALL调用，也可以进行RETF。说穿了，RETF的本质就是从栈中将地址POP出来，然后JMP到该地址而已。因此正如这次我们所做的一样，可以用RETF来代替far-JMP的功能。

本次的naskfunc.nas节选

_start_app:     ; void start_app(int eip, int cs, int esp, int ds, int *tss_esp0);
        PUSHAD      ; 将32位寄存器的值全部保存下来
        MOV     EAX,[ESP+36]    ; 应用程序用EIP
        MOV     ECX,[ESP+40]    ; 应用程序用CS
        MOV     EDX,[ESP+44]    ; 应用程序用ESP
        MOV     EBX,[ESP+48]    ; 应用程序用DS/SS
        MOV     EBP,[ESP+52]    ; tss.esp0的地址
        MOV     [EBP  ],ESP     ; 保存操作系统用ESP
        MOV     [EBP+4],SS      ; 保存操作系统用SS
        MOV     ES,BX
        MOV     DS,BX
        MOV     FS,BX
        MOV     GS,BX
;   下面调整栈，以免用RETF跳转到应用程序
        OR      ECX,3           ; 将应用程序用段号和3进行OR运算
        OR      EBX,3           ; 将应用程序用段号和3进行OR运算
        PUSH    EBX             ; 应用程序的SS
        PUSH    EDX             ; 应用程序的ESP
        PUSH    ECX             ; 应用程序的CS
        PUSH    EAX             ; 应用程序的EIP
        RETF
;   应用程序结束后不会回到这里

关于将应用程序的段号和3进行OR运算的部分，是为用RETF调用应用程序而使用的一个小技巧，这里就先不详细讲解了。

这次由于我们并不是通过far-CALL来调用应用程序，因此应用程序也无法用RETF的方式结束并返回，后面我们得想别的办法来替代。

■■■■■

接受API调用的_asm_hrb_api也需要进行修改，改完之后比之前的版本还短。

本次的naskfunc.nas节选

_asm_hrb_api:
        STI
        PUSH    DS
        PUSH    ES
        PUSHAD      ; 用于保存的PUSH
        PUSHAD      ; 用于向hrb_api传值的PUSH
        MOV     AX,SS
        MOV     DS,AX       ; 将操作系统用段地址存入DS和ES
        MOV     ES,AX
        CALL    _hrb_api
        CMP     EAX,0       ; 当EAX不为0时程序结束
        JNE     end_app
        ADD     ESP,32
        POPAD
        POP     ES
        POP     DS
        IRETD
end_app:
;   EAX为tss.esp0的地址
        MOV     ESP,[EAX]
        POPAD
        RET                 ; 返回cmd_app

怎么样，短了不少吧？现在的代码长度已经和我们尚未准备应用程序用的段之前差不多了，这多亏了CPU来帮我们自动执行那些麻烦的栈切换操作。

当hrb_api返回0时继续运行应用程序，当返回非0的值时则当作tss.esp0的地址来处理，强制结束应用程序。之所以需要这样的设计，是因为我们打算做一个结束程序用的API。这次我们不是用far-CALL来启动应用程序，自然也无法用RETF来结束，因此作为替代方案，我们需要做一个用于结束程序的API。

程序结束API分配到EDX = 4，修改后的hrb_api如下。

本次的console.c节选

int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
    int cs_base = *((int *) 0xfe8);
    struct TASK *task = task_now();     /*这里！*/
    struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
    if (edx == 1) {
        cons_putchar(cons, eax & 0xff, 1);
    } else if (edx == 2) {
        cons_putstr0(cons, (char *) ebx + cs_base);
    } else if (edx == 3) {
        cons_putstr1(cons, (char *) ebx + cs_base, ecx);
    } else if (edx == 4) {              /*这里！*/
        return &(task->tss.esp0);       /*这里！*/
    }
    return 0;                           /*这里！*/
}

没有什么特别的难点，接下来我们照这样把inthandler0d也修改一下。

本次的console.c节选

int *inthandler0d(int *esp)
{
    struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
    struct TASK *task = task_now();     /*这里！*/
    cons_putstr0(cons, "\nINT 0D :\n General Protected Exception.\n");
    return &(task->tss.esp0);   /*让程序强制结束*/        /*这里！*/
}

■■■■■

中断处理的部分又要修改了，说是修改，其实也只不过是改回之前的版本而已。

本次的naskfunc.nas节选

_asm_inthandler20:
        PUSH    ES
        PUSH    DS
        PUSHAD
        MOV     EAX,ESP
        PUSH    EAX
        MOV     AX,SS
        MOV     DS,AX
        MOV     ES,AX
        CALL    _inthandler20
        POP     EAX
        POPAD
        POP     DS
        POP     ES
        IRETD

由于我们把麻烦的栈切换全部交给CPU来处理，因此程序又完全恢复到之前的样子了。我们把_asm_inthandler21和_asm_inthandler2c也改回去了。

中断处理的部分中，只有负责处理异常中断的_asm_inthandler0d没有完全改回之前的样子。

本次的naskfunc.nas节选

_asm_inthandler0d:
        STI
        PUSH    ES
        PUSH    DS
        PUSHAD
        MOV     EAX,ESP
        PUSH    EAX
        MOV     AX,SS
        MOV     DS,AX
        MOV     ES,AX
        CALL    _inthandler0d
        CMP     EAX,0       ; 只有这里不同
        JNE     end_app     ; 只有这里不同
        POP     EAX
        POPAD
        POP     DS
        POP     ES
        ADD     ESP,4           ; 在INT 0x0d中需要这句
        IRETD

不同的地方只有两处，像API一样，我们添加了用于强制结束的代码。

接下来，还要修改一下IDT的设置。在我们已经清晰地区分操作系统段和应用程序段的情况下，当应用程序试图调用未经操作系统授权的中断时，CPU会认为“这家伙乱用奇怪的中断号，想把操作系统搞坏，是坏人”，并产生异常。因此，我们需要在IDT中将INT 0x40设置为“可供应用程序作为API来调用的中断”。

本次的dsctbl.c节选

void init_gdtidt(void)
{
    （中略）
    /* IDT设置*/
    set_gatedesc(idt + 0x0d, (int) asm_inthandler0d, 2 * 8, AR_INTGATE32);
    set_gatedesc(idt + 0x20, (int) asm_inthandler20, 2 * 8, AR_INTGATE32);
    set_gatedesc(idt + 0x21, (int) asm_inthandler21, 2 * 8, AR_INTGATE32);
    set_gatedesc(idt + 0x27, (int) asm_inthandler27, 2 * 8, AR_INTGATE32);
    set_gatedesc(idt + 0x2c, (int) asm_inthandler2c, 2 * 8, AR_INTGATE32);
    set_gatedesc(idt + 0x40, (int) asm_hrb_api,      2 * 8, AR_INTGATE32 + 0x60);   /*这里！*/
    return;
}

我们所谓的设置，就是将访问权编码加上0x60而已。至于其他的中断，并不是用于应用程序对操作系统的调用，而是用于键盘、鼠标等外部设备的控制，以及异常处理用的中断，因此禁止应用程序调用。

对了，应用程序也需要修改一下，因为已经不能通过RETF来结束程序了。

本次的hello.nas

[INSTRSET "i486p"]
[BITS 32]
        MOV     ECX,msg
        MOV     EDX,1
putloop:
        MOV     AL,[CS:ECX]
        CMP     AL,0
        JE      fin
        INT     0x40
        ADD     ECX,1
        JMP     putloop
fin:
        MOV     EDX,4       ; 这里！
        INT     0x40        ; 这里！
msg:
        DB  "hello",0

本次的hello2.nas

[INSTRSET "i486p"]
[BITS 32]
        MOV     EDX,2
        MOV     EBX,msg
        INT     0x40
        MOV     EDX,4       ; 这里！
        INT     0x40        ; 这里！
msg:
        DB  "hello",0

本次的a.c

void api_putchar(int c);
void api_end(void);         /*这里！*/
void HariMain(void)
{
    api_putchar('A');
    api_end();              /*这里！*/
}

本次的a_nask.nas

[FORMAT "WCOFF"]
[INSTRSET "i486p"]
[BITS 32]
[FILE "a_nask.nas"]
        GLOBAL  _api_putchar
        GLOBAL  _api_end        ; 这里！
[SECTION .text]
_api_putchar:   ; void api_putchar(int c);
        MOV     EDX,1
        MOV     AL,[ESP+4]      ; c
        INT     0x40
        RET
_api_end:   ; void api_end(void);   ; 从此开始
        MOV     EDX,4
        INT     0x40                ; 到此结束

本次的hello3.c

void api_putchar(int c);
void api_end(void);         /*这里！*/
void HariMain(void)
{
    api_putchar('h');
    api_putchar('e');
    api_putchar('l');
    api_putchar('l');
    api_putchar('o');
    api_end();              /*这里！*/
}

本次的crack1.c

void api_end(void);         /*这里！*/
void HariMain(void)
{
    *((char *) 0x00102600) = 0;
    api_end();              /*这里！*/
}

本次的crack2.nas

[INSTRSET "i486p"]
[BITS 32]
        MOV     EAX,1*8         ; 操作系统用段号
        MOV     DS,AX           ; 将其存入DS
        MOV     BYTE [0x102600],0
        MOV     EDX,4       ; 这里！
        INT     0x40        ; 这里！

好，这样就大功告成了！

■■■■■

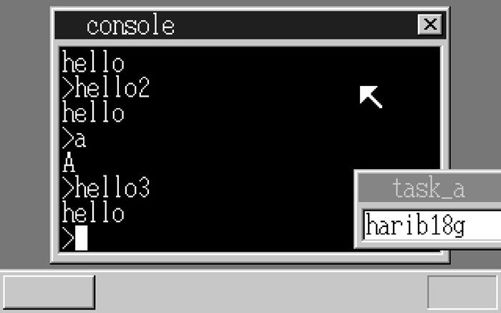

我们来“make run”，先来看看以前能运行的程序现在还能不能正常运行。不错不错，貌似很顺利，太好了！

运行情况正常

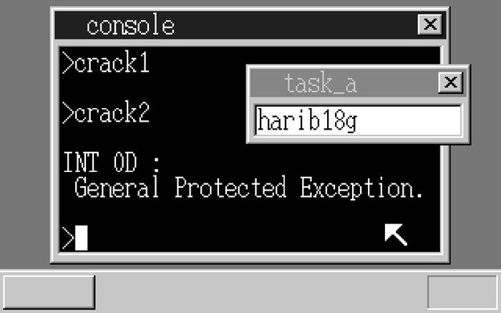

下面运行一下做坏事的程序看看怎么样。哦哦，crack2.hrb貌似被强制结束了，我们的系统好厉害！

破坏行为被阻止了

话说，这次QEMU对异常的处理貌似又正常了，不错。

啊，不过crack1.hrb还是会正常结束，这是QEMU的bug，不过dir命令可以正常运行说明系统成功防御了攻击。那么我们用“make install”在真机环境下试验一下吧……很好很好，在真机环境下两个crack程序都产生了一般保护异常。

今天就到这里吧，大家晚上做个好梦，明天还要继续加油哦。
