matplotlib API入门

matplotlib API入门

使用matplotlib的办法有很多种，最常用的方式是Pylab模式的IPython（ipython —pylab）。这样会将IPython配置为使用你所指定的matplotlib GUI后端（Tk、wxPython、PyQt、Mac OS X native、GTK）。对大部分用户而言，默认的后端就已经够用了。Pylab模式还会向IPython引入一大堆模块和函数以提供一种更接近于MATLAB的界面（见图8-1）。绘制一张简单的图表即可测试是否一切准备就绪：

plot(np.arange(10))

matplotlib API入门 - 图1

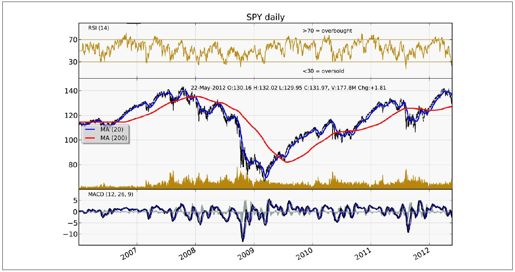

图8-1：一张比较复杂的matplotlib金融曲线图

如果一切都没有问题，就会弹出一个新窗口，其中绘制的是一条直线。你可以用鼠标或输入close()来关闭它。matplotlib API函数（如plot和close）都位于matplotlib.pyplot模块中，其通常的引入约定是：

import matplotlib.pyplot as plt

虽然pandas的绘图函数（稍后介绍）能够处理许多普通的绘图任务，但如果需要自定义一些高级功能的话就必须学习matplotlib API。

注意：虽然本书没有详细地讨论matplotlib的各种功能，但足以将你引入门。matplotlib的示例库和文档是成为绘图高手的最佳学习资源。

Figure和Subplot

matplotlib的图像都位于Figure对象中。你可以用plt.figure创建一个新的Figure：

In [13]: fig = plt.figure()

这时会弹出一个空窗口。plt.figure有一些选项，特别是figsize，它用于确保当图片保存到磁盘时具有一定的大小和纵横比。matplotlib中的Figure还支持一种MATLAB式的编号架构（例如plt.figure(2)）。通过plt.gcf()即可得到当前Figure的引用。

不能通过空Figure绘图。必须用add_subplot创建一个或多个subplot才行：

In [14]: ax1 = fig.add_subplot(2, 2, 1)

这条代码的意思是：图像应该是2×2的，且当前选中的是4个subplot中的第一个（编号从1开始）。如果再把后面两个subplot也创建出来，最终得到的图像如图8-2所示。

In [15]: ax2 = fig.add_subplot(2, 2, 2)

In [16]: ax3 = fig.add_subplot(2, 2, 3)

matplotlib API入门 - 图2

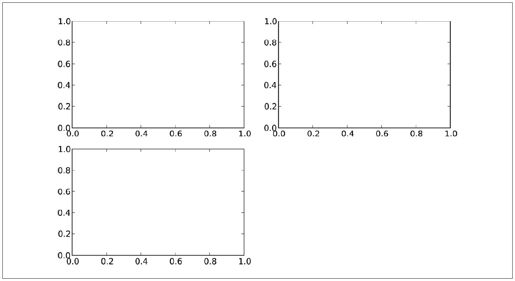

图8-2：带有三个subplot的Figure

如果这时发出一条绘图命令（如plt.plot([1.5,3.5,-2,1.6])），matplotlib就会在最后一个用过的subplot（如果没有则创建一个）上进行绘制。因此，如果我们执行下列命令，你就会得到如图8-3所示的结果：

In [17]: from numpy.random import randn

In [18]: plt.plot(randn(50).cumsum(), 'k--')

matplotlib API入门 - 图3

图8-3：绘制一次之后的图像

"k—"是一个线型选项，用于告诉matplotlib绘制黑色虚线图。上面那些由fig.add_subplot所返回的对象是AxesSubplot对象，直接调用它们的实例方法就可以在其他空着的格子里面画图了，如图8-4所示：

In [19]: _ = ax1.hist(randn(100), bins=20, color='k', alpha=0.3)

In [20]: ax2.scatter(np.arange(30), np.arange(30) + 3 * randn(30))

matplotlib API入门 - 图4

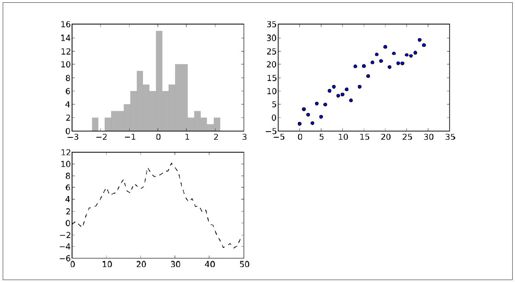

图8-4：继续绘制两次之后的图像

你可以在matplotlib的文档中找到各种图表类型。由于根据特定布局创建Figure和subplot是一件非常常见的任务，于是便出现了一个更为方便的方法（plt.subplots），它可以创建一个新的Figure，并返回一个含有已创建的subplot对象的NumPy数组：

In [22]: fig, axes = plt.subplots(2, 3)

In [23]: axes
Out[23]:
array([[Axes(0.125,0.536364;0.227941x0.363636),
        Axes (0.398529,0.536364;0.227941x0.363636),
        Axes (0.672059,0.536364;0.227941x0.363636)],
       [Axes (0.125,0.1;0.227941x0.363636),
        Axes (0.398529,0.1;0.227941x0.363636),
        Axes (0.672059,0.1;0.227941x0.363636)]], dtype=object)

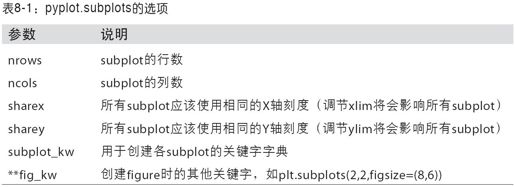

这是非常实用的，因为可以轻松地对axes数组进行索引，就好像是一个二维数组一样，例如，axes[0,1]。你还可以通过sharex和sharey指定subplot应该具有相同的X轴或Y轴。在比较相同范围的数据时，这也是非常实用的，否则，matplotlib会自动缩放各图表的界限。有关该方法的更多信息，请参见表8-1。

matplotlib API入门 - 图5

调整subplot周围的间距

默认情况下，matplotlib会在subplot外围留下一定的边距，并在subplot之间留下一定的间距。间距跟图像的高度和宽度有关，因此，如果你调整了图像大小（不管是编程还是手工），间距也会自动调整。利用Figure的subplots_adjust方法可以轻而易举地修改间距，此外，它也是个顶级函数：

subplots_adjust(left=None, bottom=None, right=None, top=None, wspace=None,
                hspace=None)

wspace和hspace用于控制宽度和高度的百分比，可以用作subplot之间的间距。下面是一个简单的例子，其中我将间距收缩到了0（如图8-5所示）：

fig, axes = plt.subplots(2, 2, sharex=True, sharey=True)
for i in range(2):
    for j in range(2):
        axes[i, j].hist(randn(500), bins=50, color='k', alpha=0.5)
plt.subplots_adjust(wspace=0, hspace=0)

matplotlib API入门 - 图6

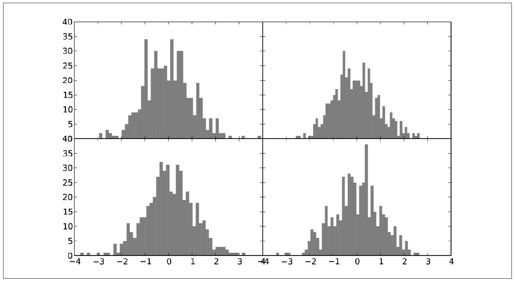

图8-5：各subplot之间没有间距

不难看出，其中的轴标签重叠了。matplotlib不会检查标签是否重叠，所以对于这种情况，你只能自己设定刻度位置和刻度标签。后面几节将会详细介绍该内容。

颜色、标记和线型

matplotlib的plot函数接受一组X和Y坐标，还可以接受一个表示颜色和线型的字符串缩写。例如，要根据x和y绘制绿色虚线，你可以执行如下代码：

ax.plot(x, y, 'g--')

这种在一个字符串中指定颜色和线型的方式非常方便。通过下面这种更为明确的方式也能得到同样的效果：

ax.plot(x, y, linestyle='--', color='g')

常用的颜色都有一个缩写词，要使用其他任意颜色则可以通过指定其RGB值的形式使用（例如，'#CECECE'）。完整的linestyle列表请参见plot的文档。

线型图还可以加上一些标记（marker），以强调实际的数据点。由于matplotlib创建的是连续的线型图（点与点之间插值），因此有时可能不太容易看出真实数据点的位置。标记也可以放到格式字符串中，但标记类型和线型必须放在颜色后面（如图8-6所示）：

In [28]: plt.plot(randn(30).cumsum(), 'ko--')

matplotlib API入门 - 图7

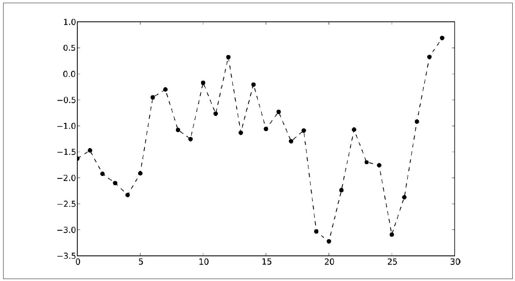

图8-6：带有标记的线型图示例

还可以将其写成更为明确的形式：

plot(randn(30).cumsum(), color='k', linestyle='dashed', marker='o')

在线型图中，非实际数据点默认是按线性方式插值的。可以通过drawstyle选项修改：

In [30]: data = randn(30).cumsum()

In [31]: plt.plot(data, 'k--', label='Default')
Out[31]: [<matplotlib.lines.Line2D at 0x461cdd0>]

In [32]: plt.plot(data, 'k-', drawstyle='steps-post', label='steps-post')
Out[32]: [<matplotlib.lines.Line2D at 0x461f350>]

In [33]: plt.legend(loc='best')

刻度、标签和图例

对于大多数的图表装饰项，其主要实现方式有二：使用过程型的pyplot接口（MATLAB用户非常熟悉）以及更为面向对象的原生matplotlib API。

pyplot接口的设计目的就是交互式使用，含有诸如xlim、xticks和xticklabels之类的方法。它们分别控制图表的范围、刻度位置、刻度标签等。其使用方式有以下两种：

·调用时不带参数，则返回当前的参数值^译注1。例如，plt.xlim()返回当前的X轴绘图范围。

·调用时带参数，则设置参数值。因此，plt.xlim([0,10])会将X轴的范围设置为0到10。

matplotlib API入门 - 图8

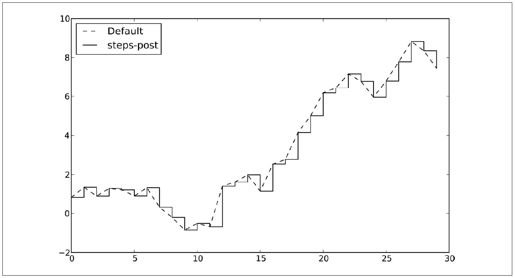

图8-7：不同drawstyle选项的线型图

所有这些方法都是对当前或最近创建的AxesSubplot起作用的。它们各自对应subplot对象上的两个方法，以xlim为例，就是ax.get_xlim和ax.set_xlim。我更喜欢使用subplot的实例方法（因为我喜欢明确的事情，而且在处理多个subplot时这样也更清楚一些）。当然你完全可以选择自己觉得方便的那个。

设置标题、轴标签、刻度以及刻度标签

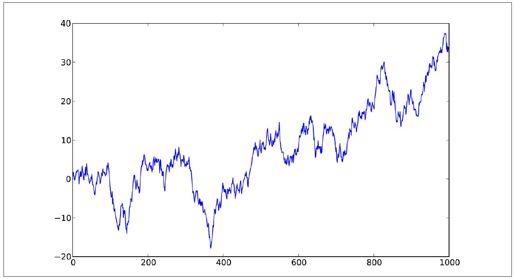

为了说明轴的自定义，我将创建一个简单的图像并绘制一段随机漫步（如图8-8所示）：

In [34]: fig = plt.figure(); ax = fig.add_subplot(1, 1, 1)

In [35]: ax.plot(randn(1000).cumsum())

matplotlib API入门 - 图9

图8-8：用于演示xticks的简单线型图

要修改X轴的刻度，最简单的办法是使用set_xticks和set_xticklabels。前者告诉matplotlib要将刻度放在数据范围中的哪些位置，默认情况下，这些位置也就是刻度标签。但我们可以通过set_xticklabels将任何其他的值用作标签：

In [36]: ticks = ax.set_xticks([0, 250, 500, 750, 1000])

In [37]: labels = ax.set_xticklabels(['one', 'two', 'three', 'four', 'five'],
    ...:                              rotation=30, fontsize='small')

最后，再用set_xlabel为X轴设置一个名称，并用set_title设置一个标题：

In [38]: ax.set_title('My first matplotlib plot')
Out[38]: <matplotlib.text.Text at 0x7f9190912850>

In [39]: ax.set_xlabel('Stages')

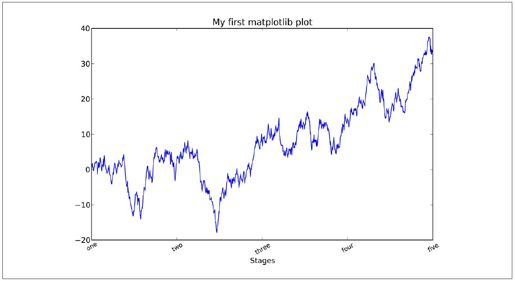

最终结果如图8-9所示。Y轴的修改方式与此类似，只需将上述代码中的x替换为y即可。

添加图例

图例（legend）是另一种用于标识图表元素的重要工具。添加图例的方式有二。最简单的是在添加subplot的时候传入label参数：

In [40]: fig = plt.figure(); ax = fig.add_subplot(1, 1, 1)

In [41]: ax.plot(randn(1000).cumsum(), 'k', label='one')
Out[41]: [<matplotlib.lines.Line2D at 0x4720a90>]

matplotlib API入门 - 图10

图8-9：用于演示xticks的简单线型图

In [42]: ax.plot(randn(1000).cumsum(), 'k--', label='two')
Out[42]: [<matplotlib.lines.Line2D at 0x4720f90>]

In [43]: ax.plot(randn(1000).cumsum(), 'k.', label='three')
Out[43]: [<matplotlib.lines.Line2D at 0x4723550>]

在此之后，你可以调用ax.legend()或plt.legend()来自动创建图例：

In [44]: ax.legend(loc='best')

如图8-10所示。loc告诉matplotlib要将图例放在哪。如果你不是吹毛求疵的话，"beat"是不错的选择，因为它会选择最不碍事的位置。要从图例中去除一个或多个元素，不传入label或传入label='nolegend'即可。

注解以及在Subplot上绘图

除标准的图表对象之外，你可能还希望绘制一些自定义的注解（比如文本、箭头或其他图形等）。

注解可以通过text、arrow和annotate等函数进行添加。text可以将文本绘制在图表的指定坐标(x,y)，还可以加上一些自定义格式：

ax.text(x, y, 'Hello world!',
        family='monospace', fontsize=10)

matplotlib API入门 - 图11

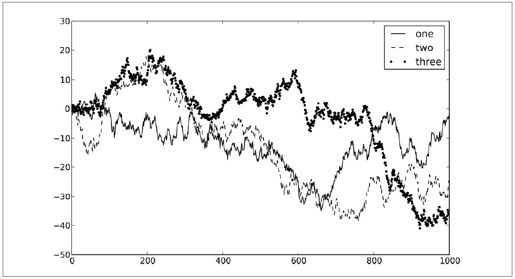

图8-10：带有三条线以及图例的简单线型图

注解中可以既含有文本也含有箭头。例如，我们根据2007年以来的标准普尔500指数收盘价格（来自Yahoo!Finance）绘制一张曲线图，并标出2008年到2009年金融危机期间的一些重要日期。结果如图8-11所示：

matplotlib API入门 - 图12

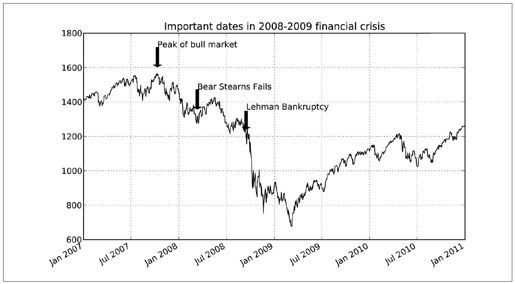

图8-11：2008-2009年金融危机期间的重要日期

from datetime import datetime

fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)

data = pd.read_csv('ch08/spx.csv', index_col=0, parse_dates=True)
spx = data['SPX']

spx.plot(ax=ax, style='k-')

crisis_data = [
     (datetime(2007, 10, 11), 'Peak of bull market'),
     (datetime(2008, 3, 12), 'Bear Stearns Fails'),
     (datetime(2008, 9, 15), 'Lehman Bankruptcy')
]

for date, label in crisis_data:
    ax.annotate(label, xy=(date, spx.asof(date) + 50),
                xytext=(date, spx.asof(date) + 200),
                arrowprops=dict(facecolor='black'),
                horizontalalignment='left', verticalalignment='top')

# 放大到2007-2010
ax.set_xlim(['1/1/2007', '1/1/2011'])
ax.set_ylim([600, 1800])

ax.set_title('Important dates in 2008-2009 financial crisis')

更多有关注解的示例，请访问matplotlib的在线示例库。

图形的绘制要麻烦一些。matplotlib有一些表示常见图形的对象。这些对象被称为块（patch）。其中有些可以在matplotlib.pyplot中找到（如Rectangle和Circle），但完整集合位于matplotlib.patches。

要在图表中添加一个图形，你需要创建一个块对象shp，然后通过ax.add_patch(shp)将其添加到subplot中（如图8-12所示）：

fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)

rect = plt.Rectangle((0.2, 0.75), 0.4, 0.15, color='k', alpha=0.3)
circ = plt.Circle((0.7, 0.2), 0.15, color='b', alpha=0.3)
pgon = plt.Polygon([[0.15, 0.15], [0.35, 0.4], [0.2, 0.6]], color='g', alpha=0.5)


ax.add_patch(rect)
ax.add_patch(circ)
ax.add_patch(pgon)

如果查看许多常见图表对象的具体实现代码，你就会发现它们其实就是由块组装而成的。

matplotlib API入门 - 图13

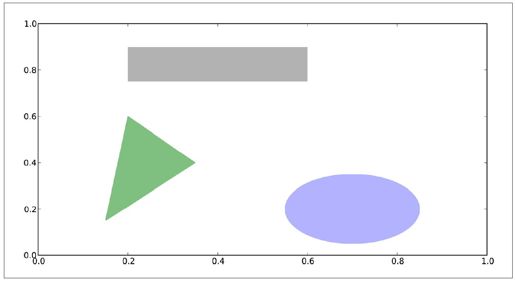

图8-12：由三个块图形组成的图

将图表保存到文件

利用plt.savefig可以将当前图表保存到文件。该方法相当于Figure对象的实例方法savefig。例如，要将图表保存为SVG文件，你只需输入：

plt.savefig('figpath.svg')

文件类型是通过文件扩展名推断出来的。因此，如果你使用的是.pdf，就会得到一个PDF文件。我在发布图片时最常用到两个重要的选项是dpi（控制“每英寸点数”分辨率）和bbox_inches（可以剪除当前图表周围的空白部分）。要得到一张带有最小白边且分辨率为400DPI的PNG图片，你可以：

plt.savefig('figpath.png', dpi=400, bbox_inches='tight')

savefig并非一定要写入磁盘，也可以写入任何文件型的对象，比如StringIO：

from io import StringIO
buffer = StringIO()
plt.savefig(buffer)
plot_data = buffer.getvalue()

这对在Web上提供动态生成的图片是很实用的。

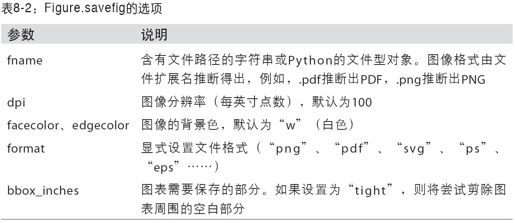

Figure.savefig方法的参数及说明如表8-2所示。

matplotlib API入门 - 图14

matplotlib配置

matplotlib自带一些配色方案，以及为生成出版质量的图片而设定的默认配置信息。幸运的是，几乎所有默认行为都能通过一组全局参数进行自定义，它们可以管理图像大小、subplot边距、配色方案、字体大小、网格类型等。操作matplotlib配置系统的方式主要有两种。第一种是Python编程方式，即利用rc方法。比如说，要将全局的图像默认大小设置为10×10，你可以执行：

plt.rc('figure', figsize=(10, 10))

rc的第一个参数是希望自定义的对象，如'figure'、'axes'、'xtick'、'ytick'、'grid'、'legend'等。其后可以跟上一系列的关键字参数。最简单的办法是将这些选项写成一个字典：

font_options = {'family' : 'monospace',
                'weight' : 'bold',
                'size'   : 'small'}
plt.rc('font', **font_options)

要了解全部的自定义选项，请查阅matplotlib的配置文件matplotlibrc（位于matplotlib/mpl-data目录中）。如果对该文件进行了自定义，并将其放在你自己的.matplotlibrc目录^译注2中，则每次使用matplotlib时就会加载该文件。

译注1：前面的参数是argument，后面的参数是parameter。我觉得后面那个parameter不太合适，但又实在想不出更好的表达方式。各位读者可以把后面那个parameter理解为“当前配置值”。下面那条也是如此。

译注2：正确的目录名是.matplotlib。
