第二章　建筑地面工程

第一节　基土垫层

一、施工准备及其资料形成

1.技术准备

（1）进行图纸会审，复核设计做法是否符合现行国家规范的要求。

（2）复核结构与建筑标高是否满足各构造层总厚度及找坡的要求。

（3）施工前，应编制施工方案和进行技术交底，并根据工程特点、填土料种类、密实度要求、施工条件等，合理地确定填土料含水率控制范围、虚铺厚度和压实遍数等参数；重要工程（工业厂房等）或大面积回填，应通过击实试验确定最优含水量与施工含水量的控制范围。

2.材料准备

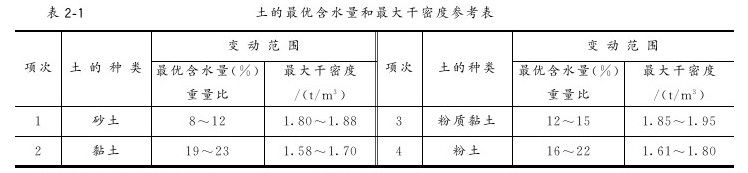

（1）填土尽量采用原开挖出的土，必须控制土料的含水量、有机物含量，粒径不大于50mm，并应过筛。填土时应为最优含水量，重要工程或大面积的地面填土前，应取土样，按击实试验确定最优含水量与相应的最大干密度。最优含水量和最大干密度宜按表2-1采用。

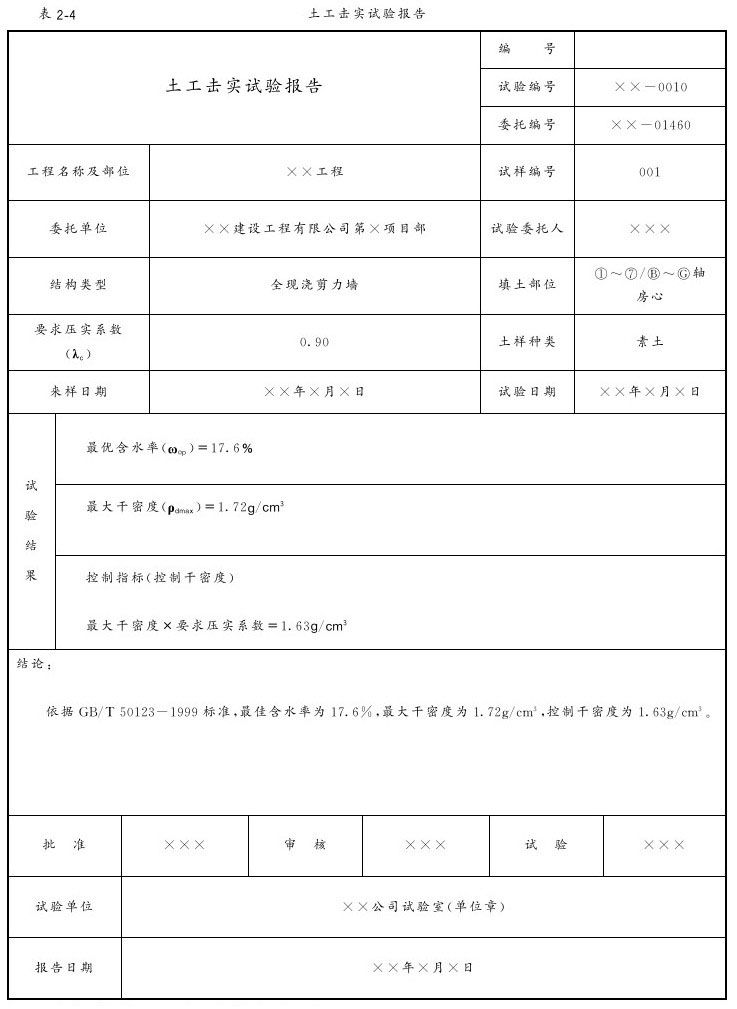

【土工击实试验报告（见表2-4）】

注：表中土的最大干密度应以现场实际达到的数字为准。

（2）对淤泥、腐殖土、杂填土、冻土、耕植土和有机物大于8%的土，均不得作为地面下的填土土料；膨胀土作填土土料时应进行技术处理。

3.机具准备

人工回填主要机具有：打夯机、手推车、木夯、铁锹、筛子（孔径40～60mm）、喷壶、耙、锄、2m靠尺、胶皮管、小线、水准仪等。

机械回填主要机具有：推土机、铲运机、机动翻斗车、碾压机械、装载机、手推车、铁锹、水准仪等。

4.作业条件

（1）基土已开挖至设计标高，软弱土层已按设计要求进行处理。

（2）房心回填，应在完成上下水、煤气等管道安装并验收后再进行。

（3）填土面积范围水和有机物等已清理干净。

（4）回填前，应做好标高控制线，以控制回填土的高度或厚度。

（5）水、电已接通。

（6）符合质量要求的填土料已备齐。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）基土下土层应均匀密实。填土或土层结构被扰动的基土，应采取机械或人工方法分层压（夯）实。

（2）填土施工应分层摊铺、分层压（夯）实，分层检验其密实度，并做好每层取样点位图。每层压（夯）实后土的压实系数应符合设计要求，且不应小于0.9。

填土宜用环刀取样，测定其干密度，求出密实度；取样数量每层按100～300m² 取样一组，但每层不少于一组。取样部位应为每层压实后的下半部。

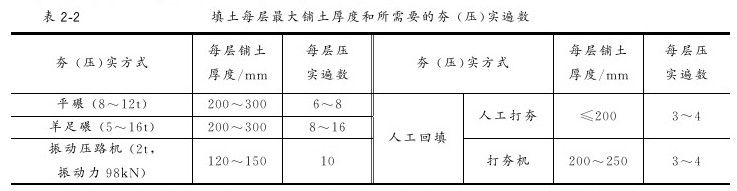

（3）填土时土块的最大粒径不应大于50mm，应采用机械或人工方法压（夯）实。填土质量应符合现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定。每层铺土厚度和压实遍数应根据土质、压实系数和机具性能确定。常用夯（压）实方法、每层最大铺土厚度和所需要的夯（压）实遍数，宜按表2-2采用。

注：1.本表适用于选用粉土、黏性土等做土料，对沙土等类做填土时应参照国家现行《建筑地基基础设计规范》（GB 50007—2002）有关规定执行。

2.本表适用于填土厚度在2m以内的情况。

（4）过干的土料在压实前应加以湿润，并相应增加压（夯）实遍数或采用大功率压（夯）实机械；过湿的土应予晾干；含水量过大时，应采取翻松、晾干、换土、掺入干土等措施降低其含水量。

工业厂房填土时，施工前应通过试验确定其最优含水量和施工含水量的控制范围。

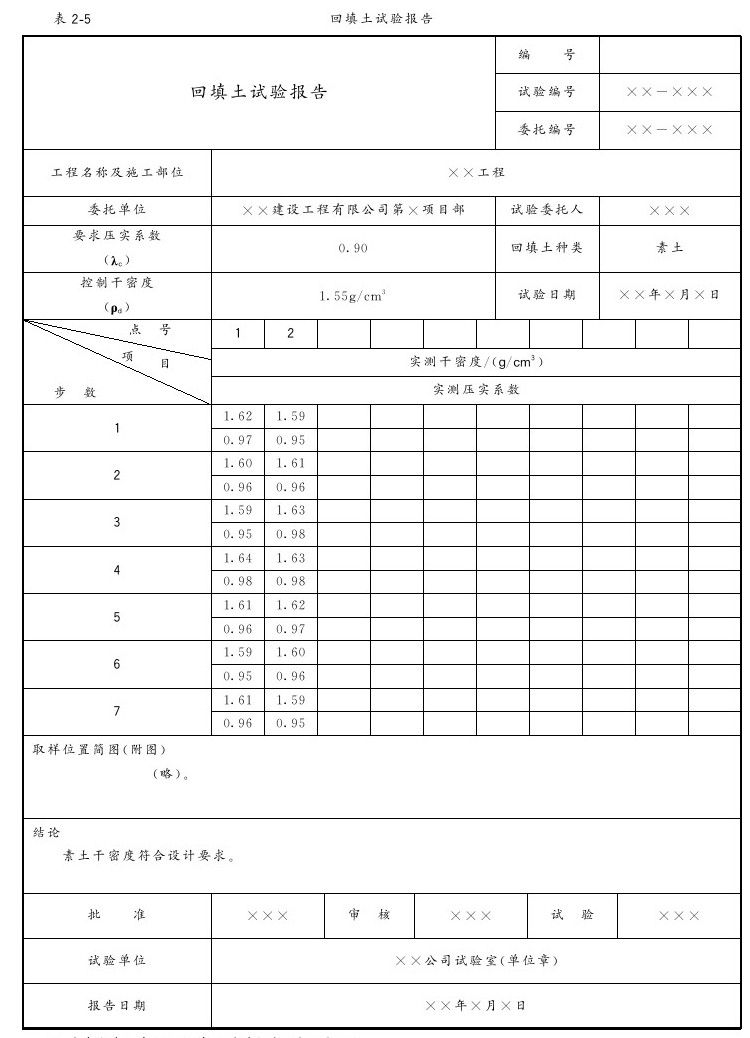

【回填土试验报告（见表2-5）】

（5）人工回填——打夯机夯实。

1）用手推车或机械运土，人工配合铺土，打夯前应将填土初步整平，虚铺厚度应满足表2-2的要求。

2）打夯时要按一定的方向进行，均匀分开，不留间歇。打夯要求一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。

3）室内回填时，如遇有管道、管沟时，应先用人工在管道、管沟两侧填土夯实，并应从两侧同时进行，直至管顶0.5m以上，方可采用打夯机夯实。

（6）墙、柱基础部位的填土，应分层重叠夯填密实。在填土与墙、柱相连处，也可采取设缝进行技术处理。【夯填施工记录】

（7）待夯填至设计标高时，应对房间的填土进行平整，然后交接验收。【交接检查记录】

三、质量控制与验收及其资料形成

1.主控项目

（1）基土严禁用淤泥、腐殖土、冻土、耕植土、膨胀土和含有有机物质大于8%的土作为填土。

（2）基土应均匀密实，压实系数应符合设计要求，设计无要求时，不应小于0.90。

2.一般项目

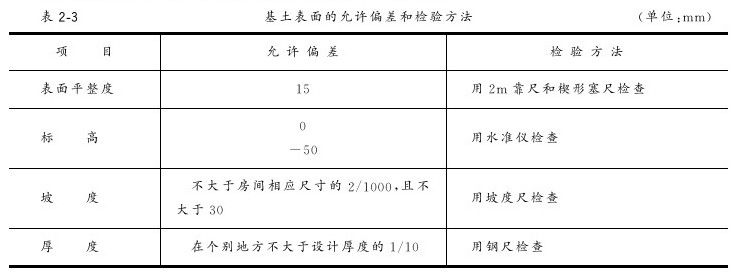

基土表面的允许偏差及检验方法应符合表2-3的规定。

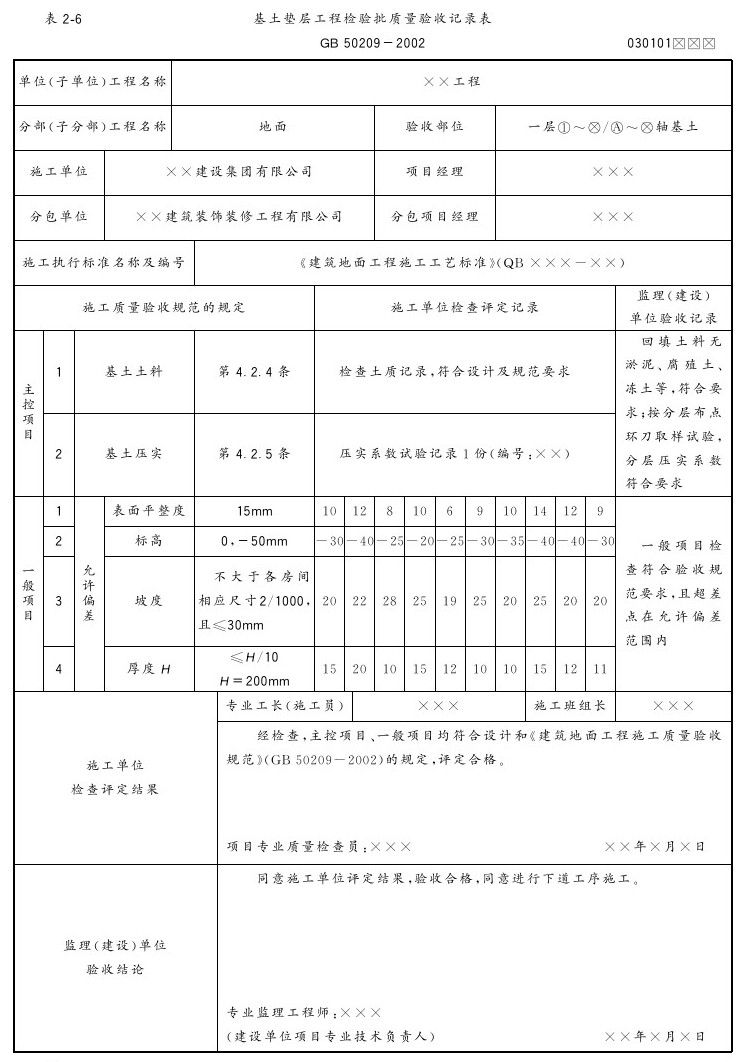

【基土垫层工程检验批质量验收记录表（见表2-6）；基土垫层分项工程质量验收记录表】

四、基土垫层资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录、设计变更通知单、洽商记录。

2）施工方案及技术交底记录。

（2）施工记录：

基土击实、夯填施工记录。

（3）施工试验记录：

1）土工击实试验报告（见表2-4）。

2）回填土试验报告（见表2-5）。

（4）施工质量验收记录：

1）基土垫层工程检验批质量验收记录表（见表2-6）。

2）基土垫层分项工程质量验收记录表。

2.施工资料表格填写范例及要求

注：本表由建设单位、施工单位、城建档案馆各保存一份。

注：本表由建设单位、施工单位、城建档案馆各保存一份。
