第三节　塑料门窗安装工程

一、施工准备及其资料形成

1.技术准备

（1）根据设计图纸的门窗品种、规格、型号提前进行翻样订货。

（2）根据图纸核对门窗洞口的位置、尺寸及标高，进行检查复核。【图纸会审记录】

（3）施工前先做样板，并经监理、建设单位验收合格。

（4）校对与检查进场后的塑料门窗的品种、规格、型号、尺寸、开启方向与附件是否符合设计要求。

（5）对操作人员进行技术、环境、安全交底。

2.材料准备

（1）塑料门窗的品种、规格、型号、开启方向，应符合设计要求，其型材应符合现行国家标准《门、窗用未增塑聚氯乙烯（PVC-U）型材》（GB/T8814-2004）的规定，门窗质量应符合国家现行标准《未增塑聚氯乙烯（PVC-U）塑料门》（JG/T180-2005）、《未增塑聚氯乙烯（PVC-U）塑料窗》（JG/T140-2005）的规定。五金配件齐全，应有产品出厂合格证和检测报告。外门窗应有抗风压、空气渗透、雨水渗漏的“三性”检验报告。

（2）塑料门窗内衬型钢，应进行表面防腐处理，与塑料型材内腔吻合，其规格、壁厚符合规范要求。

（3）水泥：普通硅酸盐水泥、硅酸盐水泥和矿渣硅酸盐水泥，其强度等级不小于32.5。砂：中砂或粗砂。

（4）防腐剂、嵌缝剂、玻璃胶等，应有出厂合格证、检测报告及环保检测报告。

（5）其他材料：φ8尼龙胀管螺栓、自攻螺钉、木螺钉、木楔、钢钉等。

3.机具准备

（1）机具：冲击电钻、电钻、射钉枪。

（2）工具：螺丝刀、扁铲、锤子、锉子、割刀、铁锹、大铲、抹子等。

（3）计量检测用具：水准仪、钢尺、水平尺、钢板尺、直角尺、托线板、线坠、墨斗、铅笔等。

4.作业条件

（1）结构工程已完并经验收合格。

（2）弹好门窗中心线和水平控制线，经验收合格。

（3）固定门窗框的预埋木砖已通过验收合格。

（4）塑料门窗进场后，其品种、规格、型号、外观质量等经验收合格。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）弹线找规矩。

1）弹放垂直控制线：按设计要求，从顶层至首层用大线坠或经纬仪吊垂直，检查外立面门、窗洞口位置的准确度，并在墙上弹出垂直线，出现偏差超标时，必须先对其进行处理。室内用线坠吊垂直弹线。

2）弹放水平控制线：门、窗的标高，应根据设计标高，结合室内标高控制线进行放线。在同一场所的门、窗，要拉通线或用水准仪进行检查，使门、窗安装标高相对一致。

3）弹墙厚度方向的位置线：应考虑墙面抹灰的厚度（按墙面冲筋确定抹灰厚度）。根据设计的门窗位置尺寸及开启方向，在墙上弹出安装位置线。有贴脸的门窗在放线时，还应考虑门窗套压门窗框的尺寸。有窗台板的窗，要考虑窗台板的安装尺寸，以确定位置线。窗台板应伸入窗下框。若外墙为清水墙勾缝时，可里外稍做调整，以盖上墙砖缝为宜。

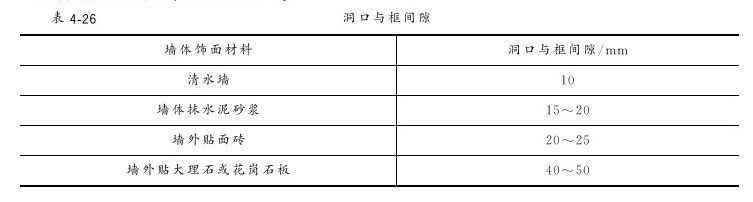

4）门窗位置确定后，先检查门窗预留洞口与待安装框的间隙是否符合要求，否则先进行剔凿处理，其间隙应符合表4-26的规定。

（2）立框：根据弹线、找方的位置将门窗框准确就位，检测、校正门窗框的水平度、垂直度，用木楔临时固定。门、窗框连接件与墙体之间的连接，混凝土墙体宜采用射钉或塑料膨胀螺栓；砖墙或其他砌体墙，门、窗框连接件直接与墙上预埋件固定。

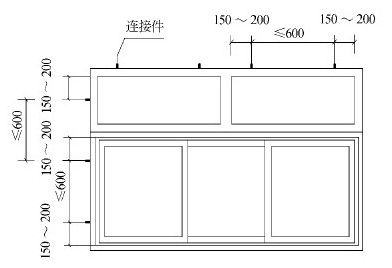

（3）门、窗框固定：先将塑料门窗的安装连接件用自攻螺钉与门、窗框固定，应先钻孔再拧入自攻螺钉，严禁用锤击将螺钉钉入。连接件的位置应距窗角、中竖框、中横框150～200mm。连接件之间的距离应小于或等于600mm。连接件安装位置如图4-5所示。

图4-5　连接件安装位置示意图

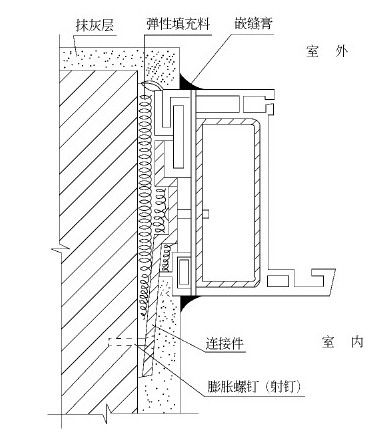

（4）门、窗框与墙体缝隙处理：门、窗框固定后，框与墙体之间的缝隙一般采用泡沫塑料条或PU单组分发泡胶进行嵌缝，填嵌不宜过紧，以免框架变形，门窗框四周的内外接缝应采用密封膏嵌填收口。对保温、隔声要求高的工程，外门窗框与洞口的缝隙应采用聚氨酯发泡密封胶等隔热隔声材料。窗安装节点示意如图4-6所示。【隐蔽工程检查记录】

图4-6　窗安装节点示意图

（5）门、窗扇安装：塑料门窗通常采用推拉、平开、翻转等方式开启。安装推拉门窗的滑轨时，将专用配套的轨道与塑料门窗框扣紧卡牢，把门窗扇放入卡槽中即可。安装平开门窗时，把专用配套合页用自攻螺钉安装到塑料门窗框和扇上。合页安装位置应距端头150～200mm，合页之间距离应不大于1000mm。

（6）安装五金配件：按产品说明书要求，安装牢固，动作灵活，满足使用功能要求。

（7）安装门、窗纱扇、密封条：裁纱、绷纱、压条固定等作业应在工厂内进行。现场安装配件和纱扇。安装纱扇时要求塑料框拼角严密，对缝横平竖直，无变型，安装牢固。配件的安装位置正确、牢固、无污染。最后将密封条嵌入卡槽中。

（8）调试、清理：塑料门窗安装完毕后，要逐个进行启闭调试，保证开关灵活，性能良好，关闭严密，表面平整。玻璃及框周边注入的密封胶要平整、饱满。玻璃、框表面清理、擦拭干净。

3.季节性施工

冬期施工，安装门窗和注胶时的环境温度不宜低于5℃，应在无大风天注胶。当塑料门窗储存环境温度低于0℃时，安装前应在室温下放置24h再安装。

三、质量控制与验收及其资料形成

1.主控项目

（1）塑料门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。

（2）塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150～200mm，固定点间距应不大于600mm。

（3）塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。

（4）塑料门窗扇应开关灵活、关闭严密、无倒翘。推拉门窗扇必须有防脱落措施。

（5）塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。

（6）塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。

2.一般项目

（1）塑料门窗表面应洁净、平整、光滑，大面应无划痕、碰伤。

（2）塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。

（3）塑料门窗扇的开关力应符合下列规定：

1）平开门窗扇平铰链的开关力应不大于80N；滑撑铰链的开关力应不大于80N，并不小于30N。

2）推拉门窗扇的开关力应不大于100N。

（4）玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。

（5）排水孔应畅通，位置和数量应符合设计要求。

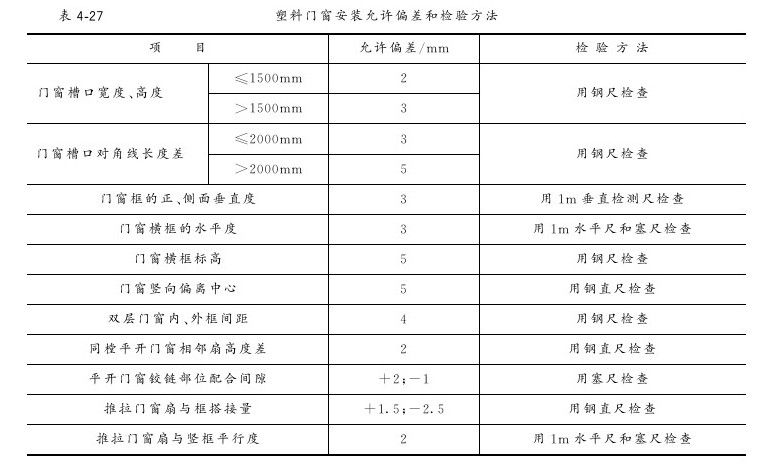

（6）塑料门窗安装的允许偏差和检验方法见表4-27。

【塑料门窗安装工程检验批质量验收记录表（见表4-30）；塑料门窗安装分项工程质量验收记录表（见表4-31）；塑料门窗安装质量分户验收记录表（见表4-32）】

四、塑料门窗安装工程资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）塑料门窗安装工程技术交底。

（2）施工物资资料：

1）材料、构配件进场检验记录。

2）进场材料出厂合格证、检验报告及复试报告；门窗性能检测报告（建筑外窗应有抗风压性能、空气渗透性能和雨水渗透性能检测报告）（见表4-28）。

（3）施工记录：

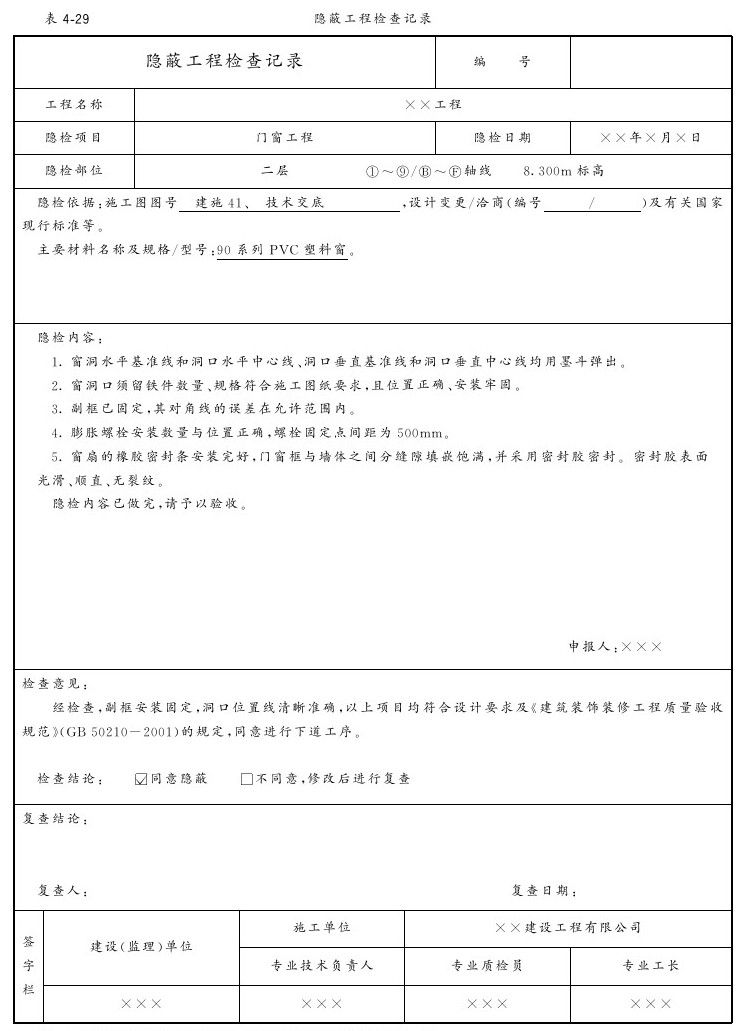

1）隐蔽工程检查记录（见表4-29）。

2）塑料门窗安装施工记录。

（4）施工质量验收记录：

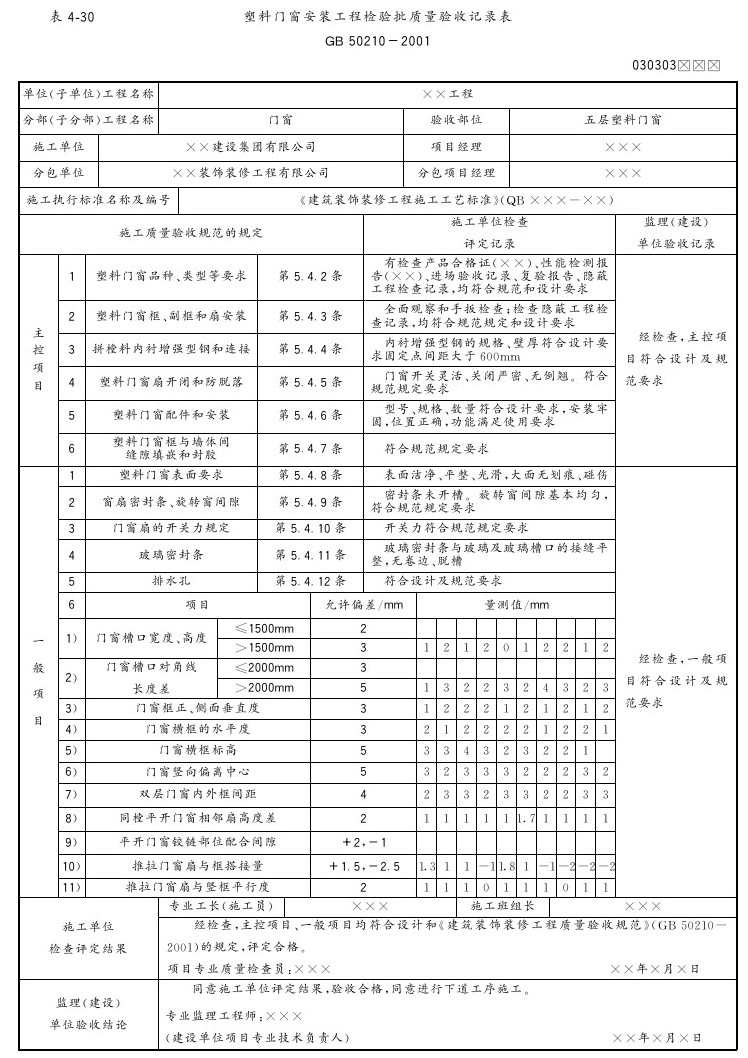

1）塑料门窗安装工程检验批质量验收记录表（见表4-30）。

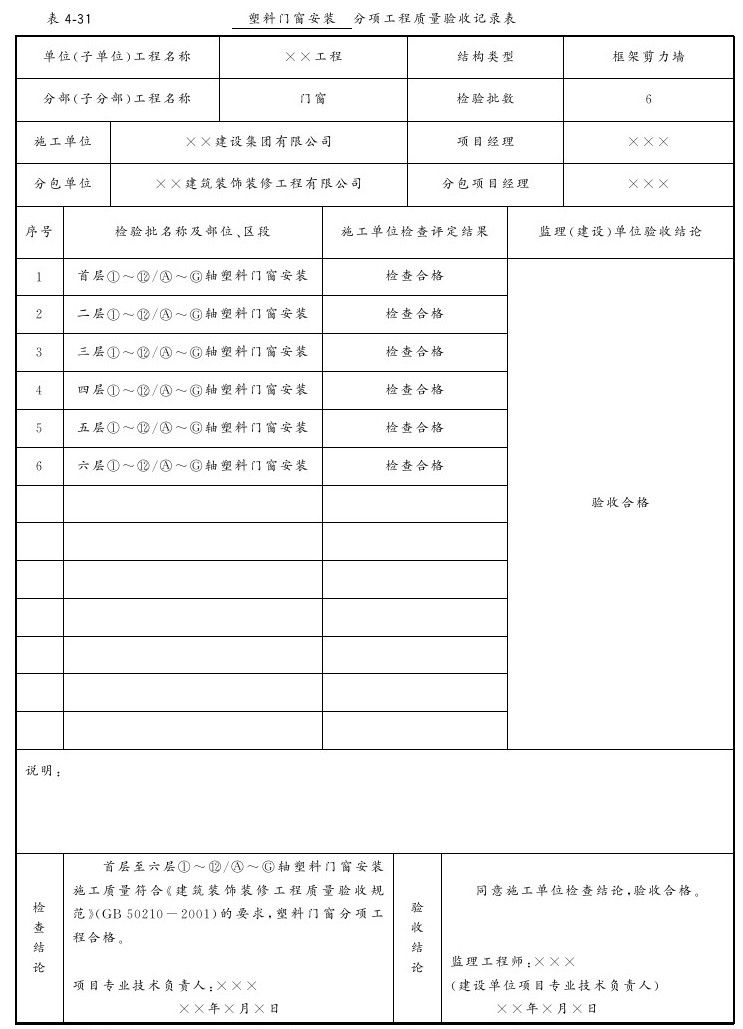

2）塑料门窗安装分项工程质量验收记录表（见表4-31）。

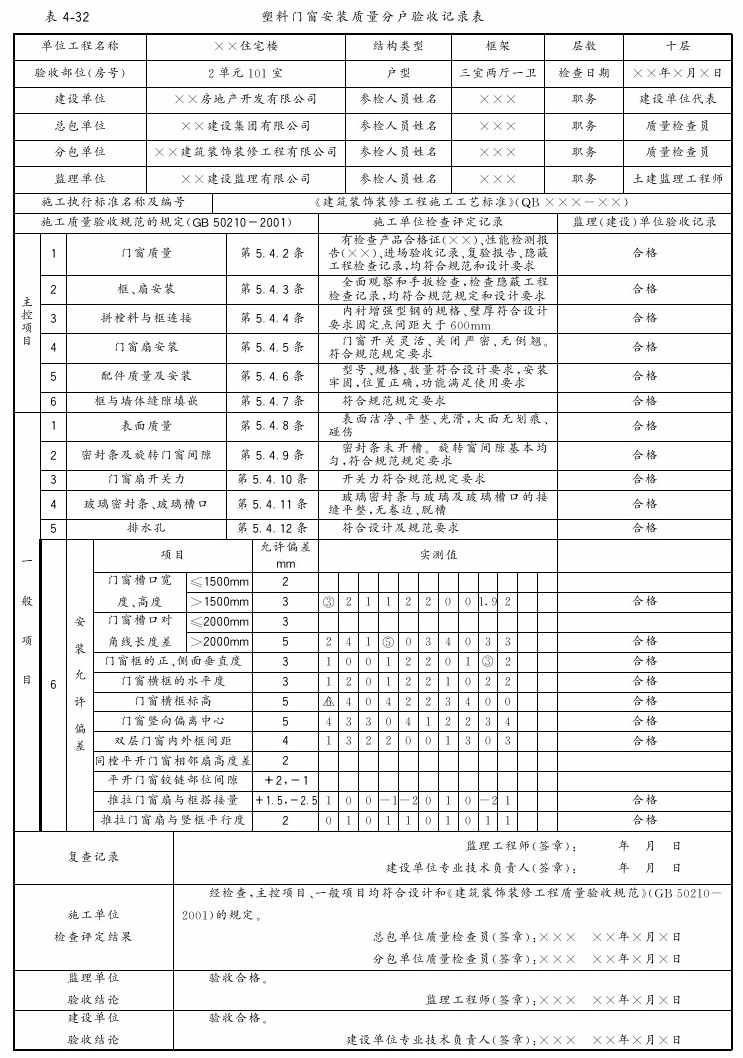

3）塑料门窗安装质量分户验收记录表（见表4-32）。

2.施工资料表格填写范例及要求

注：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

注：地基基础、主体结构工程的分项工程质量验收不填写“分包单位”、“分包项目经理”。
