第十节　陶瓷锦砖面层

本节适用于建筑工程中陶瓷锦砖地面面层的施工。

一、施工准备及其资料形成

1.技术准备

（1）根据设计图纸和工程实际尺寸，进行深化设计、排砖放样，其样板应经监理、建设单位确认。

（2）对操作人员进行技术、环境、安全交底。

2.材料准备

（1）陶瓷锦砖：有出厂合格证及性能检测报告。其品种、规格、颜色及拼化造型应符合设计要求和有关标准的规定。“联”内及“联”间锦砖色差目测应完全一致，牛皮纸上不应有锦砖脱落。

【材料、构配件进场检验记录；陶瓷锦砖出厂合格证及性能检测报告】

（2）水泥：硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥强度等级不低于32.5。严禁不同品种、不同强度等级的水泥混用。水泥进场应有产品合格证和出厂检验报告，进场后应进行取样复试。其质量必须符合现行国家标准《通用硅酸盐水泥》（GB175-2006）的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前应进行复试，并按复试结果使用。

白水泥：白色硅酸盐水泥，其强度等级不低于32.5，其质量应符合现行国家标准《白色硅酸盐水泥》（GB/T2015-2005）的规定。

（3）砂子：中砂或粗砂，过5mm孔径筛子，其含泥量不大于3%。

（4）水：宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准《混凝土用水标准（附条文说明）》（JGJ63-2006）的规定。【水泥、砂等材料的合格证、检验报告，复试报告】

（5）辅助材料：矿物颜料、专用胶粘剂、填缝剂等应有出厂合格证和检测报告。

3.机具准备

（1）机械：砂浆搅拌机、切割机、角磨机、砂轮机等。

（2）工具：水桶、半截桶、扫帚、平锹、铁抹子、木抹子、刮杠、筛子、钢丝刷、毛刷、喷壶、橡皮锤、硬木拍板、錾子、开刀、拨板、窄手推车等。

（3）计量检测用具：水准仪、计量器、钢尺、水平尺、塞尺、靠尺、方尺、小线等。

（4）安全防护用品：口罩、手套、护目镜等。

4.作业条件

（1）墙、柱饰面、顶棚工程施工完毕并验收合格。

（2）墙、柱标高控制线（+500mm）已弹好，并预检合格。【预检记录】

（3）门框、各种管线、埋件安装完毕，并经验收合格。【交接检查记录】

（4）楼地面各种孔洞缝隙已按要求灌填密实，并经验收合格。

（5）有防水要求的房间，已完成防水层施工并通过蓄水试验，办理隐检验收手续。

【防水工程试水检查记录；隐蔽工程检查记录】

（6）完成选砖工作，做好标识并分类存放，防止混淆错用。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）清理基层：将基层上的浮浆、落地灰等用錾子或钢丝刷清理掉，用扫帚将浮土清扫洁净，如基层有油污时，用清洗剂清洗，并用清水冲洗干净。

（2）水泥砂浆找平层。

1）冲筋：依照墙、柱面标高控制线，测出找平层上表面标高，拉水平线做灰饼（灰饼顶面为陶瓷锦砖结合层下皮）。然后先在房间四周冲筋，中间每隔1.5m左右冲筋一道。有泛水的房间按设计要求的坡度找坡，冲筋应朝地漏方向呈放射状。

2）抹找平层：冲筋后，清理剩余砂浆，均匀涂刷一道聚合物水泥浆，然后在冲筋之间铺装1:3水泥砂浆，铺设厚度不小于20mm。用平锹将砂浆摊平，用刮杠（顺标筋）将砂浆刮平，木抹子拍实、抹平整，同时检查其标高和泛水坡度是否正确，并洒水养护。

（3）弹线：找平层抹好24h（或抗压强度达到1.2MPa）后，量测房间内长宽尺寸，在找平层上弹房间中心十字控制线，严格控制方正。根据设计的图案结合陶瓷锦砖的每联尺寸，计算出所铺贴的张数，一般纵、横每五联锦砖弹一道控制线，不是整张的应放在边角处。当设计有花纹、图案时，要弹分区线。

（4）排砖：根据设计图和已弹好的控制线，将已选定的锦砖按“联”进行试铺，试铺无误后，将第一“联”陶瓷锦砖按顺序编号备用。

（5）抹水泥砂浆结合层：在砂浆找平层上浇水湿润后，抹一道2～3mm厚的聚合物水泥浆结合层，应随抹随贴锦砖。

（6）铺贴陶瓷锦砖：陶瓷锦砖铺贴分不设标筋和设标筋两种操作方法。

1）不设标筋的方法：从里向外沿控制线进行，铺时先翻起一边的纸，露出锦砖以便对准控制线，对好后立即将陶瓷锦砖铺贴在尚未初凝的聚合物水泥浆上（纸面朝上），紧跟着用手将纸面铺平，用拍板拍实，使水泥浆进入锦砖的缝内直到纸面上显露出砖缝水印为止。继续铺贴时，应退着操作。

2）设标筋的方法：当房间的面积较大时，为了便于多人同时施工，在铺贴陶瓷锦砖前，应先在找平层上，根据纵横十字线或丁字线，铺设十字形（正十字或斜十字）或丁字形两条通长地面标筋，标筋宽度一般为两联陶瓷锦砖加一条砖缝，如图2-2所示。

陶瓷锦砖铺贴时，应从“标筋”处开始，多人同时向四面铺贴，工序如下：

①拉定位线：根据标筋上已铺好的陶瓷锦砖及地面标高，将陶瓷锦砖砖缝中心线用细尼龙线拉出，作为铺贴陶瓷锦砖时的定位线。

②铺贴陶瓷锦砖：自“标筋”处紧靠标筋开始，将已编号的陶瓷锦砖对号就位，平行于标筋铺贴在结合层上，用拍板拍实，使水泥浆进入锦砖的缝内直到纸面上显露出砖缝水印为止。铺贴时需与邻砖随铺随调平，所有砖缝需横平竖直，表面标高与地面标高线吻合，每铺贴10联锦砖，用水平尺或水准仪抄平检查，并随即调整。如房间较大不能一次铺完，需将接槎切齐，余灰清理干净。【锦砖面层施工记录】

（7）刷水、揭纸：铺完后紧接着在纸面上用海绵或毛刷均匀的刷水，常温下过15～30min纸面便可湿透，即可揭纸，并及时将纸毛清理干净。

（8）修整、拨缝：揭纸后，及时检查缝是否均匀、顺直，当不顺直时，用小靠尺比着开刀轻轻地将缝拨顺、调直，调整后的锦砖应垫木板用橡皮锤敲拍平实。同时粘贴补齐已经脱落、缺少的锦砖。调整过程中随时用2m靠尺和水平尺检查平整度，靠墙四周的边角、地漏、管根等处的锦砖应预先试铺进行切割，保证锦砖镶嵌美观吻合，不得采用砂浆填补。锦砖地面与其他地面门口的接槎处应修好，以保证接槎平直。

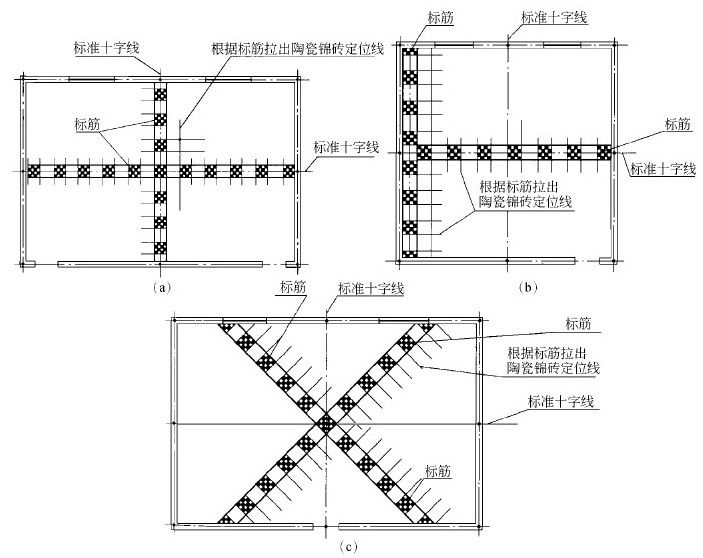

图2-2　陶瓷锦砖地面标筋示意图

（a）正十字标筋（适用于大房间正铺地砖）；（b）丁十字标筋（适用于小房间正铺地砖）；（c）斜十字标筋（适用于大、小房间斜铺地砖）

（9）灌缝：拨缝后第二天或水泥砂浆结合层终凝后，用白水泥或白水泥与颜料调配成与锦砖面层颜色相同的素浆（或成品配套的填缝剂）擦缝，擦满擦实，并及时将锦砖表面的余灰清理干净，防止面层污染。缝要清晰、顺直、平整、光滑。

（10）养护：陶瓷锦砖地面擦缝12h后，洒水养护并进行覆盖，养护时间不得少于7d。当采用胶粘剂铺贴的锦砖，其养护方法视所选用胶粘剂的性能而定。

3.季节性施工

冬期室内操作的温度不得低于5℃，砂子不得有冻块，锦砖面层不得结冰。施工时，应将门窗封闭，根据气温变化在砂浆中掺入防冻剂，其掺加量按产品说明由试配确定，并覆盖保温。

三、质量控制与验收及其资料形成

1.主控项目

（1）陶瓷锦砖的品种、质量必须符合设计要求。

（2）面层与下一层的结合（粘结）应牢固，无空鼓。

2.一般项目

（1）锦砖面层的表面应洁净、图案清晰、色泽一致、接缝平整、深浅一致、周边顺直。板块无裂纹、掉角和缺棱等缺陷。

（2）面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处严密牢固，无渗漏。

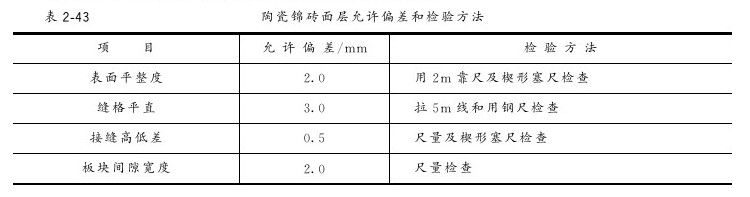

（3）陶瓷锦砖面层的允许偏差和检验方法见表2-43。

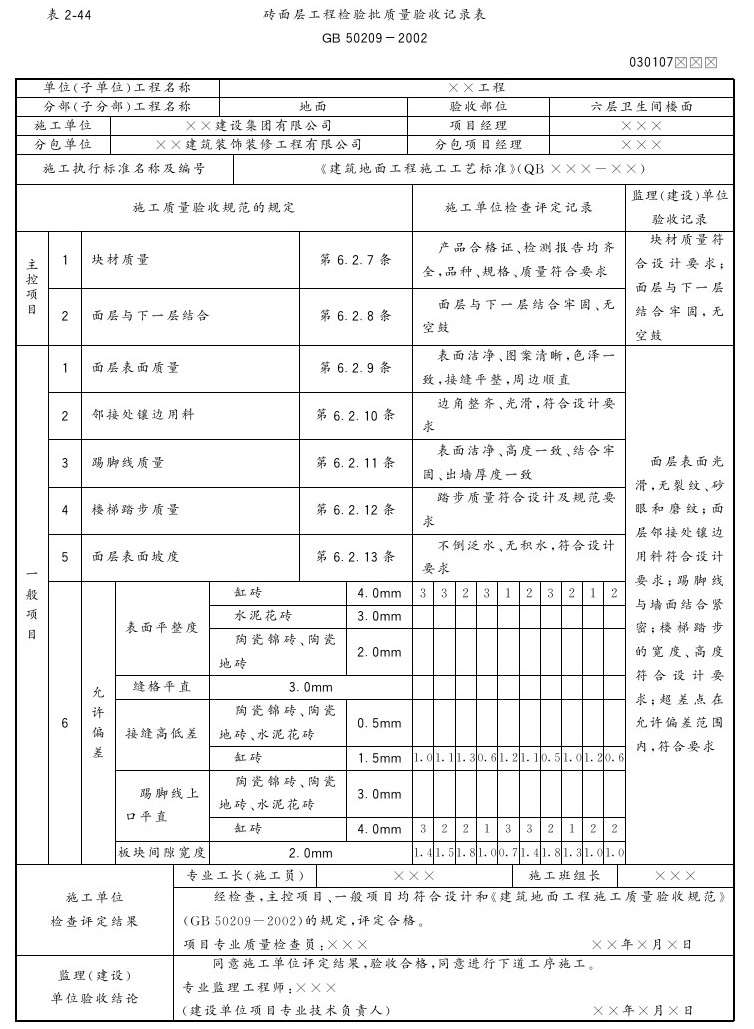

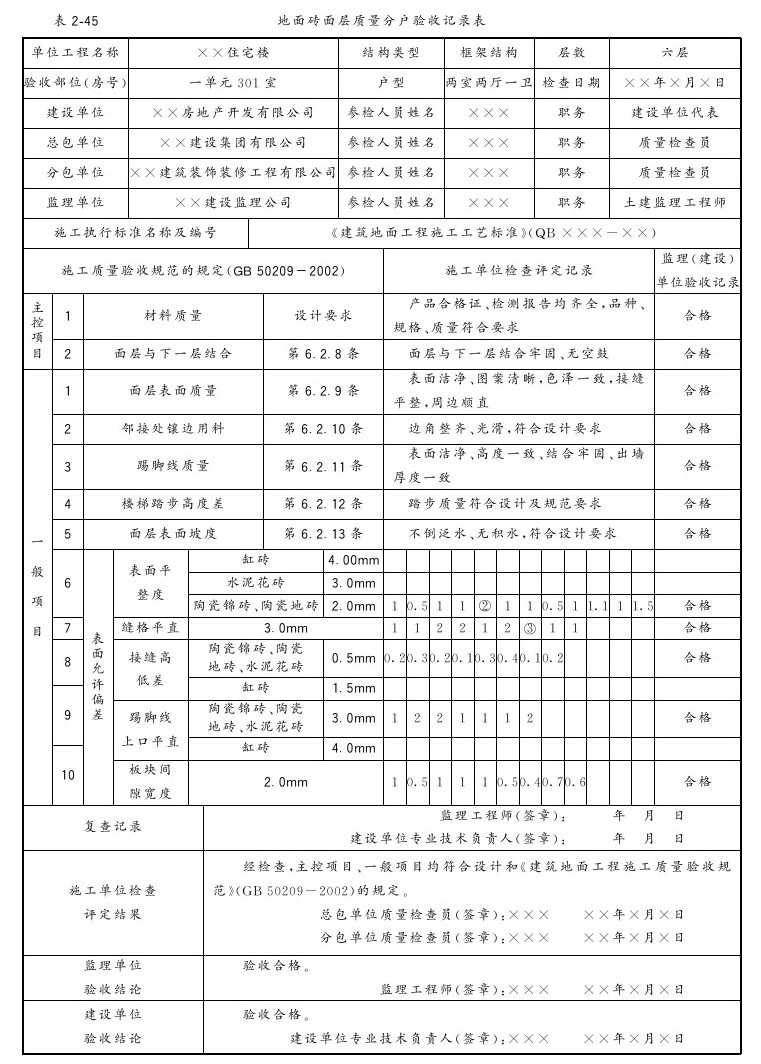

【砖面层工程检验批质量验收记录表（见表2-44）；砖面层分项工程质量验收记录表；地砖面层质量分户验收记录（见表2-45）】

四、陶瓷锦砖面层资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）陶瓷锦砖面层施工技术交底记录。

（2）施工物资资料：

1）材料进场检验记录。

2）陶瓷锦砖出厂合格证及性能检测报告。

3）水泥、砂等材料的合格证、检验报告、复试报告。

（3）施工记录：

1）陶瓷锦砖面层施工记录。

2）预检记录。

3）隐蔽工程检查记录。

4）防水工程试水检查记录。

（4）施工质量验收记录：

1）砖面层工程检验批质量验收记录表（见表2-44）。

2）砖面层分项工程质量验收记录表。

3）地砖面层质量分户验收记录（见表2-45）。

2.施工资料表格填写范例及要求
