第二节　窗帘盒、窗台板、散热器罩制作与安装

本节适用于建筑工程中窗帘盒、窗台板、散热器罩的制作与安装施工。

一、施工准备及其资料形成

1.技术准备

（1）熟悉设计图纸，并进行翻样和编制材料供应计划，明确材质及质量要求，并委托加工成品及半成品。【图纸会审记录】

（2）对现场尺寸进行复核和定位放线。【技术复核记录；定位放线记录】

（3）对施工人员进行技术交底。

（4）对进场的成品、半成品的规格、型号、尺寸、数量及质量进行核对验收。

2.材料准备

品种、材质、颜色应符合设计要求和国家现行标准的有关规定，应有产品合格证、性能检测报告、木材的燃烧性能等级、环保检测报告，其中木材的含水率不能超过12%。

（1）窗帘盒的材料有木板、金属板、PVC塑料板。

（2）窗台板的材料有木材、水磨石、天然石材、金属板等。

（3）固定和活动散热器罩的材料有木材和金属。

（4）其他材料：窗帘轨、木龙骨、角钢、扁铁、圆钉、螺钉、胶粘剂、防腐剂、防火涂料、膨胀螺栓等应有产品合格证。其中胶粘剂、防腐剂、防火涂料应有环保检测报告。

【材料、构配件进场检验记录；物资的质量证明文件及性能检测报告】

3.机具准备

（1）机械：电焊机、云石机、手电钻、电锤、电锯、砂轮锯、电刨等。

（2）工具：木工刨、木工锯、钢锯、锤子、凿子、扁铲、木钻、冲子、橡皮锤、螺丝刀、气钉枪、墨斗、小线等。

（3）计量检测用具：钢尺、割角尺、靠尺、水平尺、线坠等。

4.作业条件

（1）墙面抹灰完，窗框已安装完，经验收合格。

（2）室内标高控制线与垂直控制线均已弹好，经预检合格。

（3）窗台板长度超过1500mm时，跨空窗台板应按设计要求安装好支架。

（4）散热器已打压试验合格，卫生间安装散热器罩时，必须在墙面、地面施工完成后进行。

（5）制作窗帘盒、窗台板、散热器罩样板，经监理、建设单位验收确认。

二、施工工艺过程及其资料形成

1.工艺流程

（1）预制窗帘盒安装。

（2）现场制作、安装窗帘盒。

（3）窗台板安装。

（4）散热器罩安装。

2.操作工艺

（1）预制窗帘盒安装操作方法。

1）定位放线：安装窗帘盒、窗帘杆前，应按设计图纸要求进行定位，并弹好中心、水平、边缘和位置控制线，确定好各部件的安装构造关系。

2）预埋件检查和处理：弹好各控制线后，检查固定窗帘盒的预埋件的位置、规格、预埋方式、出墙距离及牢固度是否满足要求，不满足要求的应采取措施进行处理。

3）安装窗帘盒：按弹好的水平控制线确定安装标高，在窗帘盒上划出中线，安装时将窗帘盒中线对准窗口的中线，高度对准水平控制线，安装时窗帘盒的靠墙面不应有缝隙。安装木窗帘盒时，用木螺钉将连接件固定在窗帘盒上，再用膨胀螺栓将连接件固定在墙上；或用木螺钉固定在预埋的木楔上。塑料窗帘盒、铝合金窗帘盒自身具有固定件，可通过固定件将窗帘盒用膨胀螺栓或木螺钉固定于墙上。

4）安装窗帘轨：窗帘轨分为单轨道、双轨道和三轨道三种。当采用单轨道窗宽大于1200mm时，窗帘轨中间应进行加固。明窗帘盒一般先安装轨道，后安装窗帘盒。窗帘较厚重时，轨道应使用机螺钉固定。暗窗帘盒一般后安装轨道，采用厚重窗帘时，轨道的固定点间距应加密，固定用的木螺钉规格不小于4mm×30mm。各条轨道的中心线应保持在一条直线上。

（2）现场制作、安装窗帘盒操作方法（采用明窗帘盒时不宜现场制作）。

1）定位放线：根据施工图纸的吊顶标高及窗帘盒位置，弹出窗帘盒的标高、位置控制线。

2）制作窗帘盒：根据设计要求，一般用细木工板做底板，按图纸尺寸进行裁板并组装窗帘盒。窗帘盒的饰面板一般为三合板。在同一房间，应挑选材质、纹理、色彩一致的饰面板。作业时，操作人员不得在饰面的表面钉钉子，应该在底板表面与饰面板背面均刷乳胶，在面层上铺垫50mm宽的五厘板条，用蚊钉临时固定，待结合层乳胶干透后取下，临时固定的蚊钉间距一般为100mm。收边条采用7mm厚与饰面板材质相同的实木线条收边。

3）安装木龙骨、固定件：依据定位控制线在结构墙面用电锤打孔，间距小于等于600mm，打入经过防腐处理的木楔，然后用木螺钉固定木龙骨，再根据窗帘盒进深尺寸在楼板上设固定吊杆，吊杆间距一般小于等于1000mm，吊杆下端焊接扁钢或专用吊挂件。

4）安装窗帘盒：窗帘盒的安装方法是在靠墙一侧用气钉或木螺钉与木龙骨固定，外侧和两个侧面用木螺钉与吊杆上的扁钢或吊挂件固定。

5）加固窗帘盒：窗帘盒安装就位水平、位置调整准确后，用木龙骨或型钢做斜支撑进行加固。

【隐蔽工程检查记录（见表7-6）】

（3）窗台板安装操作方法。

1）定位放线：根据设计要求的窗下框标高、位置和窗台板的安装方式，核对暖气罩的安装高度，对窗台板的安装标高进行放线，并弹出暖气罩的位置控制线。为使同一房间的各个窗台板保持标高和纵、横位置一致，安装时应拉通线，使安装成品达到横平竖直、美观一致的效果。

2）检查预埋件：定位放线完成后，检查固定窗台板的预埋件是否符合设计要求与安装的构造要求，如有误差应先进行调整和加固处理。

3）支架安装：按设计、窗台板安装构造要求，需要安装支架时，安装前确定窗台板的支架位置，并认真核对、调整支架的高度、位置，根据设计和支架构造要求进行支架的固定安装。

①木制窗台板安装：在窗下墙的顶面，横向固定梯形断面的木条，间距为500mm左右，用以找平窗台板底线。窗台板宽度大于150mm时，一般采用拼合面板，面板底部应穿横向暗带，安装时暗带和窗台板均应插入窗框下冒头的裁口内。窗台板两端伸入窗口墙的尺寸应一致，并保持水平，调平找正后用砸扁钉帽的钉子与梯形断面的木条固定牢固，钉帽冲入木窗台板面内3mm左右。

②块材窗台板安装：预制混凝土窗台板、预制水磨石窗台板、石材窗台板、金属窗台板安装时，先按设计和构造要求确定好位置后进行预安装，将安装标高、位置、出墙尺寸、接缝等均调整到符合要求后，再按要求进行正式安装固定。固定方式及各尺寸必须符合设计及施工规范要求。窗台板与窗框接缝处应打胶。

（4）散热器罩安装操作方法。

1）定位放线：在窗台板底面、地面和墙面上，按设计要求放出散热器罩中心及轮廓的控制线。

2）木骨架安装：木龙骨安装前要经过防火防腐处理，截面按设计要求选择，设计无要求时，一般用30mm×40mm木龙骨，安装间距不宜大于400mm，并按设计要求的方式进行连接固定。并制作、安装回风口、进风口、检修口的边框龙骨。各口尺寸必须满足设计要求，检修口尺寸还应满足拆换散热器和对其他设备进行维修操作时所必须的最小尺寸。

3）安装基层板、饰面板：基层板、饰面板应按设计要求选用。设计无要求时基层板一般选用细木工板，饰面板一般宜采用三合板。基层板按设计要求固定或加胶后用气钉固定于木骨架上。饰面板背面和基层板表面涂胶后，铺垫50mm宽的五厘板条，用蚊钉临时固定到基层板上，待结合层胶干透后取下。分块式散热器罩饰面接缝应宽窄一致，表面平顺整齐，上下边棱的高度一致、平整顺直，上边棱应缩进窗台板边缘内20mm以上。饰面板安装后，安装暖气部位的百页箅子（或花饰）、木百叶应双面刷油，以减少变形。

3.季节性施工

（1）雨期施工，进场成品、半成品应放在库房内，分类码放平整、垫高。层与层之间垫木条通风。

（2）雨期施工要注意各种板材和木制品的含水率，木制品受潮变形应烘干、整平调直后再使用。

（3）冬期施工环境温度不得低于5℃；安装完成后应保持室内通风换气。

三、质量控制与验收及其资料形成

1.主控项目

（1）窗帘盒、窗台板及散热器罩制作与安装所使用材料的材质和规格、木材的燃烧性能等级和含水率、花岗石的放射标准及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定。

（2）窗帘盒、窗台板及散热器罩的造型、规格、尺寸、安装位置和固定方法必须符合设计要求。窗帘盒、窗台板及散热器罩的安装必须牢固。

（3）窗帘盒配件的品种、规格应符合设计要求，安装牢固。

2.一般项目

（1）窗帘盒、窗台板及散热器罩表面应平整、洁净、线条顺直、接缝严密、色泽一致，不得有裂缝、翘曲及损坏。

（2）窗帘盒、窗台板及散热器罩与墙面、窗框的衔接应严密，密封胶缝应顺直、光滑。

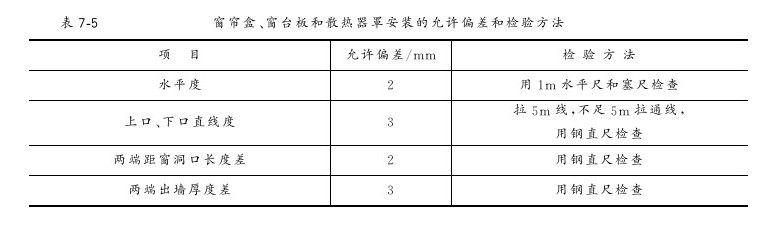

（3）窗帘盒、窗台板和散热器罩安装的允许偏差和检验方法见表7-5。

【窗帘盒、窗台板和散热器罩制作与安装工程检验批质量验收记录（见表7-7）；细部分项工程质量验收记录表；窗帘盒、窗台板和散热器罩制作与安装质量分户验收记录表（见表7-8）】

四、窗帘盒、窗台板、散热器罩制作与安装资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）技术复核记录。

3）施工技术交底记录。

（2）施工物资资料：

1）材料、构配件进场检验记录。

2）主要物资应有质量证明文件，包括出厂合格证、检测报告和质量保证书等。人造板木板应有甲醛含量复试报告，室内花岗石有相应的发射性复试报告。

（3）施工记录：

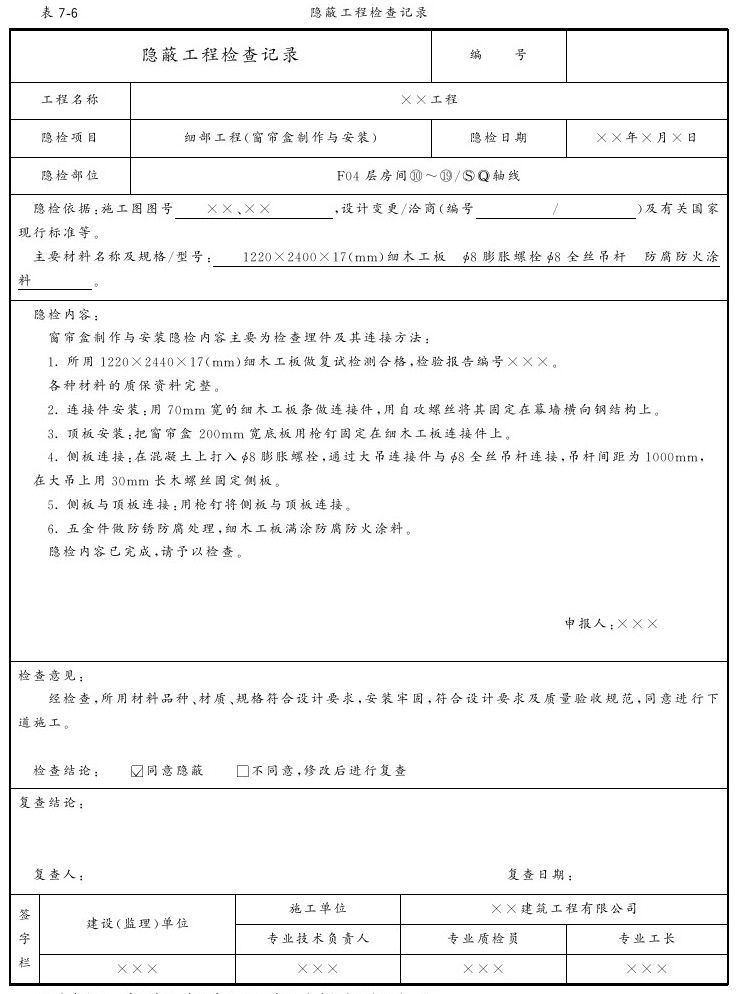

1）隐蔽工程检查记录（见表7-6）。

2）施工记录。

（4）施工质量验收记录：

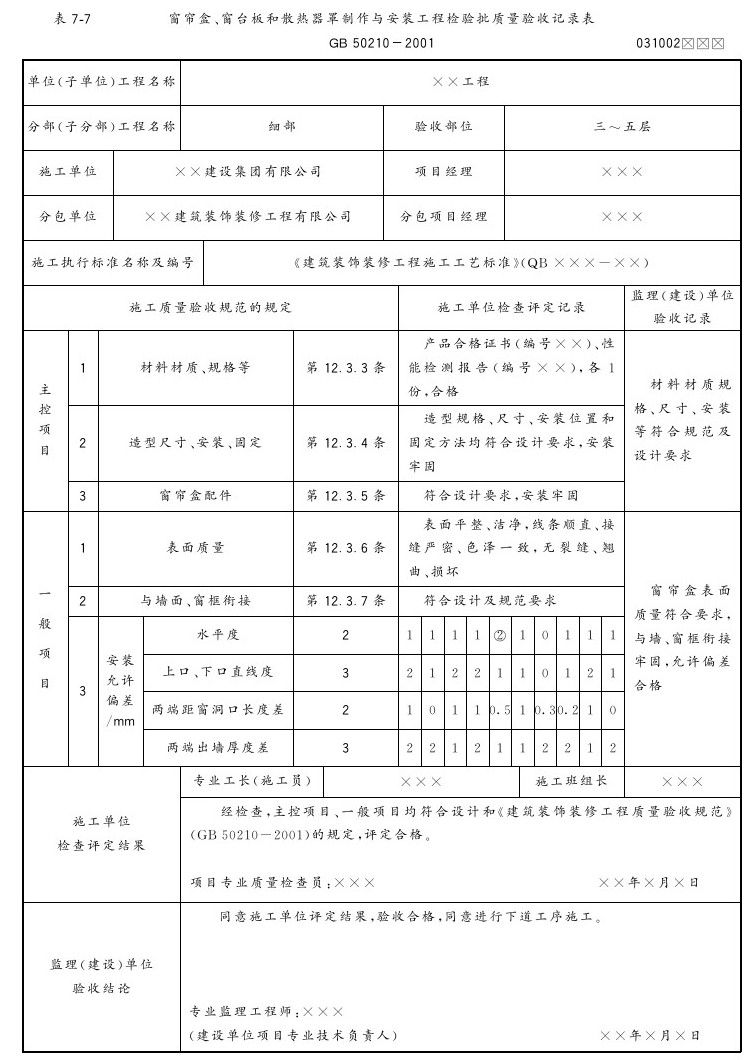

1）窗帘盒、窗台板和散热器罩制作与安装工程检验批质量验收记录（见表7-7）。

2）细部分项工程质量验收记录表。

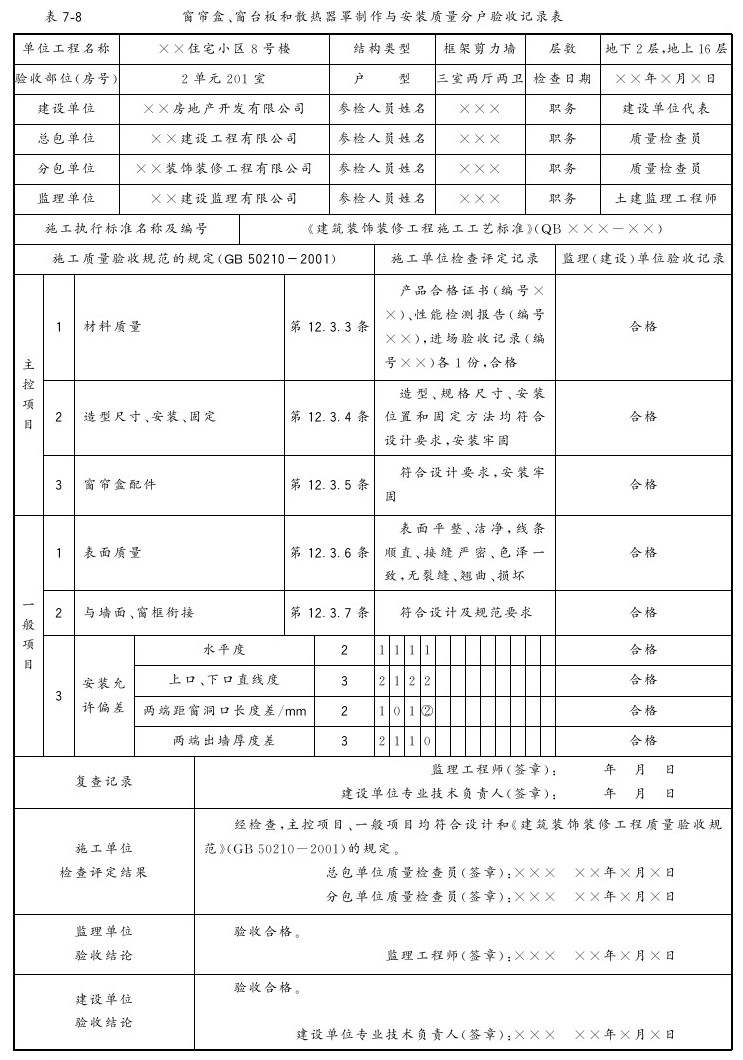

3）窗帘盒、窗台板和散热器罩制作与安装质量分户验收记录表（见表7-8）。

2.施工资料表格填写范例及要求

注：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
